Produkttype	Emhætte
Mærke	Faber
Model	Cylindra I W Plus

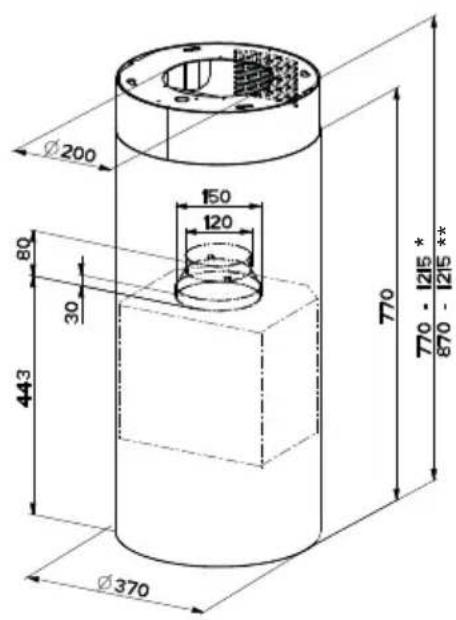

Dimensioner (bredde x dybde x højde)	770 x 370 x 770-1215 mm
Vægt	15 kg
Forsyningsspænding	220-240 V
Motoreffekt	200 W
Belysning	LED
Antal hastigheder	4 (1, 2, 3, intensiv)
Fedtfiltertype	Metal, vaskbart
Kulfilter (valgfrit)	Udskiftes hver 4. måned
Udløbsdiameter	120/150 mm
Minimum afstand til kogeplade	650 mm
Filteralarm	Ja (100 t for fedt, 200 t for kul)
Fjernbetjening	Valgfrit
Beskyttelsesklasse	Klasse I
Materiale	Rustfrit stål
Installation	Udsugning eller recirkulation

Ofte stillede spørgsmål - Cylindra I W Plus FABER

Hvordan monterer jeg emhætten i udsugningsversion?

Tilslut emhætten til et udstødningsrør med diameter 120 eller 150 mm ved hjælp af en reduktionsflange. Brug spændebånd til at fastgøre røret. Sørg for, at dampafledningsvejen er så kort som mulig.

Hvordan rengør jeg fedtfiltret?

Filteret kan vaskes i opvaskemaskinen. Det skal rengøres, når S1 LED'en lyser, eller hver 2. måned. For at tage filteret ud skal du åbne belysningsenheden, skubbe filteret bagud og trække det nedad. Tør det efter vask, før det sættes på igen.

Hvordan nulstiller jeg filteralarmen?

Sluk for belysning og motor. Tryk på T3-knappen i mindst 3 sekunder, indtil LED'en blinker tre gange.

Hvordan aktiverer jeg kulfilteralarmen?

Sluk for belysning og motor. Tryk på T2-knappen i 5 sekunder, indtil LED'en blinker to gange. Alarmsignalet aktiveres kun, når kulfilteret er installeret, og motoren har været brugt.

Hvordan udskifter jeg kulfilteret?

Åbn belysningsenheden, tag fedtfiltret ud. Tag det brugte kulfilter ud ved hjælp af tapperne. Sæt det nye filter i, fastgør det. Sæt derefter fedtfiltret i og luk belysningsenheden.

Hvordan tilslutter jeg emhætten til strømforsyningen?

Tilslutningen skal udføres af en kvalificeret installatør. Brug en topolet afbryder med en kontaktåbning på mindst 3 mm. Kontrollér, at netspændingen svarer til oplysningerne på typeskiltet.

Hvad betyder blinkende S1 LED?

Blinkende S1 LED indikerer alarm for mættet kulfilter. Kulfilteret skal udskiftes, og metalfedtfiltrene skal rengøres.

Hvordan bruger jeg fjernbetjeningen?

For at aktivere fjernbetjening skal du trykke på T4-knappen i 5 sekunder – LED'en blinker to gange. For at deaktivere skal du trykke på T4-knappen igen i 5 sekunder – LED'en blinker én gang.

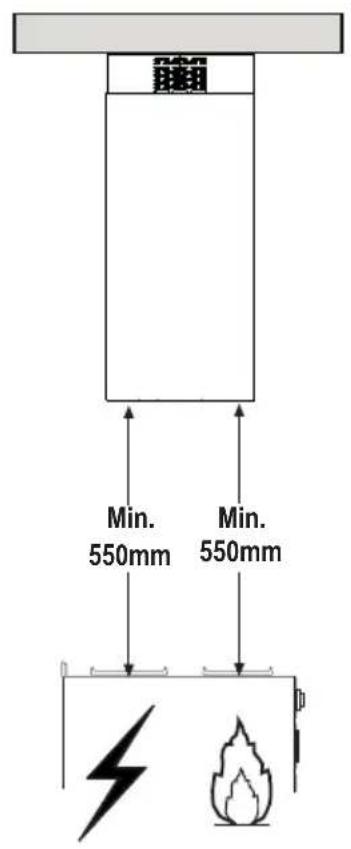

Hvad er den minimale afstand mellem emhætte og kogeplade?

Den minimale sikkerhedsafstand er 650 mm. Hvis gasbladsvejledningen kræver en større afstand, skal den anvendes.

Kan filteret vaskes i opvaskemaskine?

Ja, metalfedtfiltret kan vaskes i opvaskemaskinen. Undgå at bøje filteret, og tør det, før det sættes på igen.

BRUGSANVISNING Cylindra I W Plus FABER

• Producenten kan ikke gøre ansvar for skader, som skyldes forkert installation eller brug. - Af sikkerhedsgrunde skal afstanden fra kogepladen være mindst 65 cm (enkelt eller dobbelt kan reduceres til højde af afstanden og installationen af arbejdsområdet og installationen. - Hvis der er en gaskedelinstallation, der er angivet en mindre afstand, kan der indgå højde for denne. - Kontroller, at installationen svarer til angivelserne på skiltet inden tilslutning. - Det er nødvendigt at installere hovedafbryderen til den pågældende installation i henhold til forholdene og kabelføringen. - For apparater i klasse I: Kontroller, at husstandens installation har en passende jordforbindelse. - Forbind tilslutningen til røgkanalen til et rør, der er mindst 12 cm i diameter. Røgudtrækket kan være så kort som muligt. • Overhold alle gældende regler for installation. - Tilslutningen må ikke forbindes til røgudtrækket til udstødning af røggas fra forbrændingsprocesser (eksempelvis kedler, pejse osv.).

• Hvis tilslutningen benyttes sammen med apparater, som ikke er elektriske (eksempelvis gasdrevne apparater), skal der sikres en tilstrækkelig udluftning i rummet for at hindre tilbagestrømning af den udsugede gas. I tilslutningen benyttes sammen med apparater, som ikke er elektriske, så den negative tryk i rummet ikke overstiger 0,04 mbar for at undgå, at tilslutningen suger røgen tilbage i rummet.
• Rummet må ikke benyttes som røgudtræk til udstødning af røggas fra apparater, der forbrænder gas eller andre brændstoffer.
• Hvis forsyningskablet er beskadiget, skal det udskiftes af producenten eller autoriserede serviceteknikere.
• Sluk strømmen til en permanent tilsluttet installation, der opfylder de gældende regler.
• Hvad angår de tekniske indstillinger og sikkerhedsforanstaltningerne, der skal følges for udstødningen af røggassen, er det vigtigt at overholde de lokale myndigheders regler nøjagtigt.

⚠️ ADVARSEL: Fjern beskyttelsesfilmen, før tilslutningen installeres.

- Brug kun skruer og beslag, som er egnede til tilslutningen.

⚠️ ADVARSEL: Manglende installation af skruerne eller beslagene i overensstemmelse med disse instruktioner kan medføre risiko for elektrisk stød.

• Brug ikke rengøringsmidler ved brug af opvaskemaskine (kalkfjerner, pletfjerner osv.).
• Brug ikke under tilslutningen: Der er risiko for brand.
• Denne apparat må ikke anvendes af børn under 8 år, af personer med psykiske, fysiske og sensoriske handicap eller af personer med manglende erfaring eller kendskab, der ikke er under opsyn og instrueret i sikker brug af apparatet og de farer, der er forbundet hermed. Sørg for, at børn ikke har adgang til at lege med apparatet. Den rengøring og vedligeholdelse, som kan udføres af brugeren, må ikke udføres af børn, der er under opsyn.
• Der skal holdes øje med børnene for at forhindre, at de ikke har den rette forstand til at bruge apparatet.

- Dette apparat må ikke anvendes af personer (herunder børn med nedsatte fysiske, sensoriske eller mentale evner eller med manglende erfaring og viden), medmindre de er under opsyn eller er blevet instrueret i brugen af apparatet af en person, der er ansvarlig for deres sikkerhed.

⚠️ De ikke-gennemsigtige dele kan blive varme under brug af kogeplader, ovne og andre varmeproducerende apparater.

- Rengør og udskift udsugningsfiltrene efter den angivne periode (brandfare). Følg altid producentens anvisninger for vedligeholdelse og rengøring.

- Der skal være en passende udluftning til rummet, når emhætten bruges sammen med apparater, der forbrænder gas eller andre brændstoffer (sørg for ikke at placere apparater, der udleder røg, i nærheden af udluftningen).

- Sørg for, at apparatet er installeret i overensstemmelse med installationsvejledningen. Det skal installeres på en stabil overflade, der kan bære vægten af apparatet. Ved at sørge for, at dette apparat er korrekt installeret, bidrager du til at forebygge farlige situationer for brugere og ejendom; disse kan opstå, hvis apparatet ikke er korrekt installeret. Hvis du er i tvivl om installationen, skal du kontakte forhandleren, hvor du har købt apparatet, for at få oplysninger om korrekt installation af dette apparat.

a3 1 udluftnings-overgangsstykke på udsugningssiden

aaííž Forankringer ø 1N

ацс Ż Skruer 2,9 ś 12,7í

• Brug en lodlinie til at markere centrum af kogepladen på loftet/støttehylden
• Placer den medfølgende boreskabelon 21 på loftet/støttehylden, idet du skal sikre dig, at skabelonen er placeret korrekt ved at stille skabelonens akser på linie med kogepladens.
• Marker centrum af hullerne i skabelonen.
• Bor huller på de markerede punkter.
• Ved betonlofter skal der bores til plugs passende til skruestørrelsen.
• I hulstenslofter med en godstykkelse på 20 mm: bor ø 10 mm (isæt straks dyvlerne 11 der er medleveret).
• I træbjælkelofter skal der bores passende til de anvendte træskruer.
• Til træhylden skal der bores ø 7 mm.
• For kraftkabeltilførslen skal der bores ø 10 mm.
• Til luftaftræk (afskærmet version) skal du bore i henhold til diameteren på den eksterne kanalforbindelse til luftaftræk

- Isæt to skruer af følgende type, idet de krydses og sættes i 4-5 mm fra loftet:

• Ved betonlofter skal du bruge passende plugs til skruestørrelsen (medfølger ikke).
• til hulstensloft med hulrum, med en godstykkelse på ca. 20 mm, skruer 12h, medleveret.
• Til træbjælkelofter skal der bruges 4 træskruer (medfølger ikke).
• Til træhylde skal der bruges 4 skruer 12g med skiver 22 og møtrikker 23, medleveret.

FORBEREDELSE AF RAMME FOR TILSLUTNING AF FILTRERENDE VERSION

Hvis der installeres en emhætte i den filtrerende version, skal rammen forsynes med alle de overgangsstykker, som er nødvendige for denne version. For at lette installationen af den filtrerende versions dele skal rammen forlænges: Følg nedenstående:

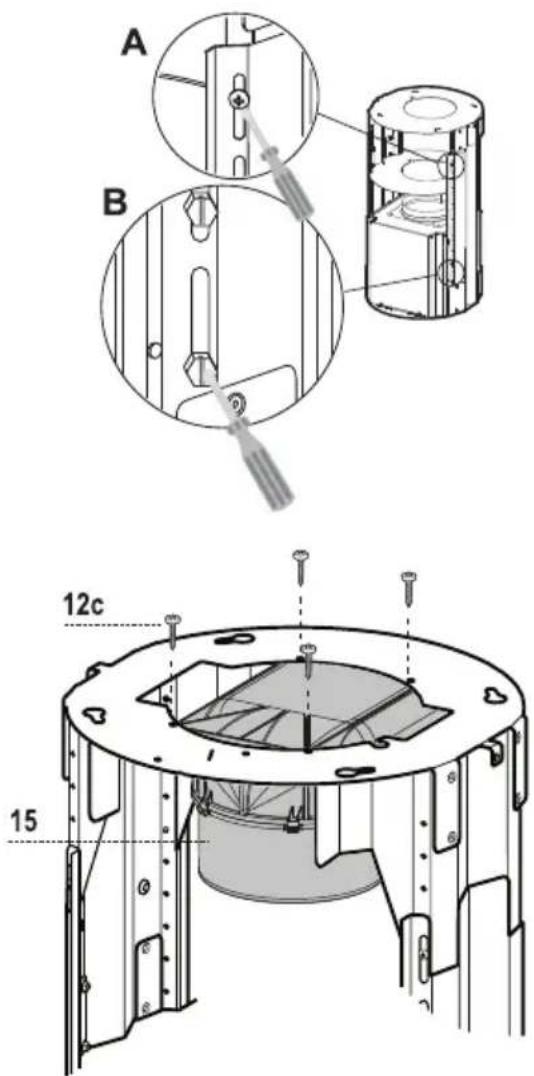

• Skru de to skruer af, som fastgør det øverste aftræk 2.1 til rammen og træk aftrækket af.
• Skru de fire sikkerhedsskruer af, som sidder øverst i rammens adskillelsesområde. (A)
• Skru de otte metriske skruer af, som forener de to søjler på rammens sider. (B)

Installation af den filtrerende versions dele:

• Fastgør det filtrerende overgangsstykke 15 til rammens øverste del ved hjælp af de 4 medfølgende skruer 12c
• Nu skal de to sidestykker forbindes med et rør. Beregn rørets højde ud fra emhættens højde (mm) og træk 615 mm fra. (H rør = H emhætte - 615).
• Forlæng rammen så meget, at røret kan sættes i. Sæt derefter rammen på plads igen ved at blokere røret mellem de to sidestykker. Kontrollér, om rammens højde svarer til den ønskede højde på emhætten (H ramme = H emhætte – 184). Indstil den ønskede højde på rammen og skru skruerne i igen. Skru de fire sikkerhedsskruer i igen i det sidste hul for at gøre rammen mere stabil.
• Fastgør røret med rørklemmerne 25.

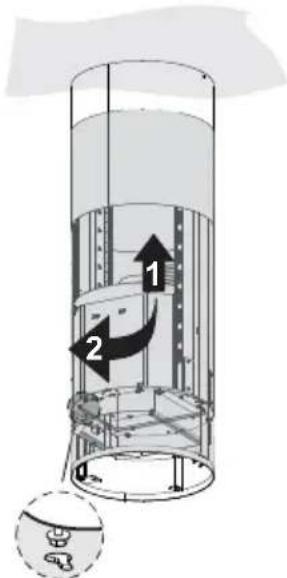

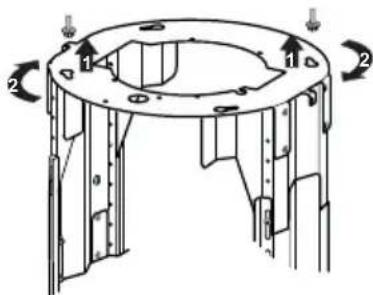

BEFÆSTIGELSE AF RAMMEN

- Løft rammen og sørg for, at mærket på rammens plade befinder sig i den forreste del.

- Placér rammens langhuller på de to skruer, som er blevet skruet i loftet, og drej, indtil midten af justeringshullet nås.

- Fastspænd de to skruer og fastskru de to øvrige medfølgende skruer. Før skruerne fastspændes endeligt, kan der udføres eventuelle justeringer ved at dreje rammen. Sørg for, at skruerne ikke går ud af justeringshullets leje.

- Rammens befæstigelse skal være sikker både for emhættens vægt og for de belastninger, som kan opstå på grund af tilfældige stød på det monterede apparats sider. Kontrollér efter udført befæstigelse, at soklen er stabil, også selvom rammen udsættes for bøjningsspænding.

- Hvis loftet ikke er tilstrækkeligt robust i ophængningspunktet, skal installatøren sørge for at forstærke det med passende plader og modplader, som er forankret til konstruktionsmæssigt robuste dele.

Når den afskærmede version installeres, skal emhætten tilsluttes skorstenen ved hjælp af enten et flex- eller et stift rør ø 150 eller 120 mm. Det beslutter installatøren.

• For at installere en ø 120 mm tilslutning til luftaftræk skal reduktionsflangen 9 sættes på emhættens udtræk.
• Fastgør røret ved hjælp af de medfølgende rørbøjler 25. Fjern alle aktive kulfiltre.

Aftrækket skal drejes med langhullerne vendt opad ved installation af emhætten i den filtrerende version og modsat med langhullerne vendt nedad ved installation af emhætte med udsugning.

Sæt aftrækket i nedefra og op og fastgør det til rammens øverste del ved hjælp af de 2 skruer, som tidligere er blevet skruet af. Sørg for ved installation af den filtrerende version, at aftrækkets langhuller er ud for det filtrerende overgangsstykkes udgang 15.

Åbn belysningsenheden ved at trække i den dertil beregnede indskæring, og afhægt den fra emhættens hoveddel ved at lade den respektive fastgørelsesbolt glide.

Fjern fedtfiltret ved at presse det mod enhedens bagside og samtidigt trække det nedad.

Fjern lugtfiltrene med aktivt kul, såfremt de forefindes.

Forbered befæstigelsen af emhættens hoveddel til rammen ved at skrue de 4 skruer 12f i de respektive lejer. Lad der være en afstand på mindst 4-5 mm mellem skruehovedet og rammens plade.

Fastgør emhættens hoveddel til rammen og drej helt mod venstre, blokér straks skruerne, således at der hindres utilsigtet fald af emhættens hoveddel.

Tilslut emhætten til hovedstrømforsyningen ved at isætte en topolet udskåret kontakt med kontakthullet på mindst 3 mm langs ledningen.

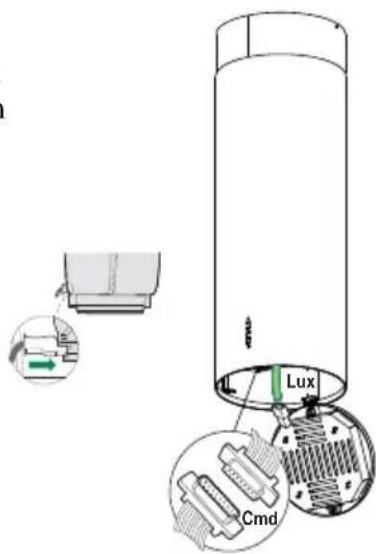

Sørg for at kraftkabel konnektoren er sat korrekt i sugeanordningsstikkontakten.

Hægt kommandokonnektoren Cmd op.

Hægt spotlightkonnektoren Lux op til stikket, der skaffes bag lysenhedsdækslet.

For recirkulationsudgaven skal du fastgøre de aktive kullugtfiltre.

Placer filtrene og lysenheden.

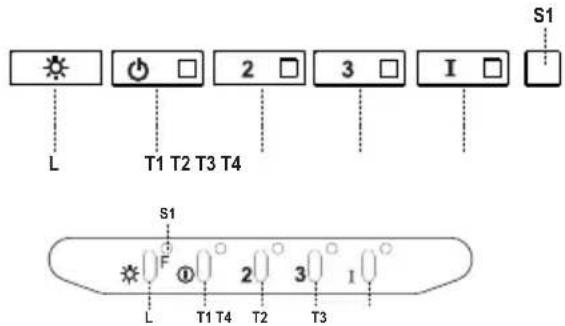

Tast	LED Funktion
L	-	Tænder og slukker lysene ved maksimal styrke.
T1	Konstant Tænder motoren ved 1. hastighed/slukker motoren.
T2	Konstant Tænder motoren ved 2. hastighed.
	-	Alarmen for filtrene med aktivt kul aktiveres ved at trykke og holde tasten trykket nede i ca. 5 sekunder, når alle anordninger er slukket (motor + lys). Den konkrete LED blinker to gange.Alarmen inaktiveres ved at trykke og holde tasten trykket nede i yderligere 5 sekunder. Den konkrete LED blinker da én gang.
T3	Konstant Tænder motoren ved 3. hastighed.
	-	Tilbagestillingen udføres ved at trykke og holde tasten trykket nede i ca. 3 sekunder, når alle anordninger er slukket (motor + lys). LED'en S1 blinker tre gange.
T4	Konstant Tænder motoren ved den INTENSIVE hastighed.Denne hastigheds varighed er indstillet til 6 minutter, hvorefter systemet automatisk går tilbage til den foregående hastighed. Hvis den aktiveres, når motoren er slukket, overgår systemet til OFF, når tiden er forløbet.
	-	Fjernstyringen aktiveres ved at trykke og holde tasten trykket nede i 5 sekunder. Den konkrete LED blinker to gange.Fjernstyringen inaktiveres ved at trykke og holde tasten trykket nede i 5 sekunder. Den konkrete LED blinker da én gang.
S1	Konstant LED'en giver besked om alarmen vedrørende mætning af fedtfiltrene af metal, samt om at de skal skylles. Alarmen går i gang, når emhætten har været i funktion i 100 timer.
	Blinkende	Når alarmen er aktiveret, giver LED'en besked om, at lugtfiltret med aktivt kul er mættet og skal udskiftes, samt om at fedtfiltrene af metal skal skylles. Alarmen vedrørende mætning af lugtfiltret med aktivt kul går i gang, når emhætten har været i funktion i 200 timer.

Tilbagestilling af alarmsignalet

• Sluk lysene og udsugningsmotoren.
• Tryk på tasten T3 i mindst 3 sekunder, indtil LED'en blinker tre gange for at bekræfte.

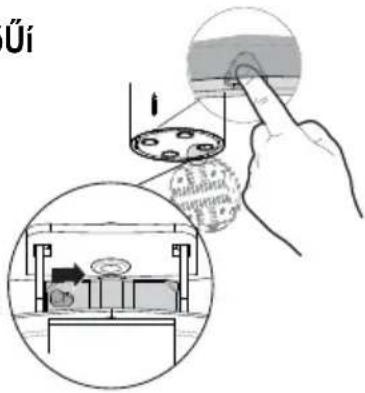

• Åbn belysningsenheden ved at trække i den dertil beregnede indskæring.
• Fjern filtret ved at presse det mod enhedens bagside og samtidigt trække det nedad.
• Skyl filtret uden at bøje det, og lad det tørre, før det sættes på plads igen. (Det kan forekomme, at filtrets farve med tiden ændres på overfladen, men dette påvirker ikke dets funktionsdygtighed på nogen måde).
• Sæt det på plads igen, og sørg for, at håndtaget vender mod den synlige yderside.
• Luk belysningsenheden på ny.

Det kan hverken vaskes eller gendannes, og det skal udskiftes, når kontrollampen S1 blinker eller mindst hver 4. måned. Alarmen (hvis aktiveret forudgående) forekommer kun, hvis udsugningsmotoren er aktiveret.

Aktivering af alarmsignalet

• På emhætter af den filtrerende version skal alarmsignalet for mætning af filtrene aktiveres ved installationen eller senere.
• Sluk lysene og udsugningsmotoren.
• Tryk på tasten T2 i 5 sekunder, indtil LED'en blinker to gange for at bekræfte: UDSKIFTNINGÍ

Tilbagestilling af alarmsignalet

• Sluk lysene og udsugningsmotoren.
• Tryk på tasten T3 i mindst 3 sekunder, indtil LED'en blinker tre gange for at bekræfte.

Udskiftning af filter

• Åbn belysningsenheden ved at trække i den dertil beregnede indskæring.
• Fjern fedtfiltret.
• Fjern det mættede lugtfilter med aktivt kul ved at indvirke på de dertil beregnede hager.
• Sæt det nye filter fast i dets sæde.
• Sæt fedtfiltret og belysningsenheden på plads igen.
