Cylindra I W Plus - Kuhinjska napa FABER - Brezplačna navodila za uporabo

Vrsta izdelka	Kuhinjska napa
Znamka	Faber
Model	Cylindra I W Plus
Mere (šir. x glob. x viš.)	770 x 370 x 770-1215 mm
Teža	15 kg
Napajalna napetost	220-240 V
Moč motorja	200 W
Osvetlitev	LED
Število hitrosti	4 (1, 2, 3, intenzivna)
Vrsta filtr maščobe	Kovinski, pralen
Ogleni filter (opcijski)	Zamenljiv, vsakih 4 mesece
Premer izhoda	120/150 mm
Minimalna oddaljenost od plošče	650 mm
Alarm za nasičenje filtrov	Da (100 ur za maščobni, 200 ur za ogleni)
Daljinski upravljalnik	Opcijsko
Razred zaščite	Razred I
Material	Nerjavno jeklo
Namestitev	Odvod ali filtracija

Pogosto zastavljena vprašanja - Cylindra I W Plus FABER

Kako namestiti napo v izvedbi z odvodom?

Priključite napo na odvodno cev s premerom 120 ali 150 mm s pomočjo redukcijske prirobnice. Uporabite objemke za pritrditev cevi. Prepričajte se, da je pot odvoda pare čim krajša.

Kako očistiti filter za maščobo?

Filter je mogoče prati v pomivalnem stroju. Očistite ga, ko zasveti dioda S1 ali vsaka 2 meseca. Za odstranitev filtra odprite skupino osvetlitve, potisnite filter nazaj in potegnite navzdol. Po pranju posušite, preden ga ponovno namestite.

Kako ponastaviti alarm filtrov?

Izklopite osvetlitev in motor. Pritisnite gumb T3 za vsaj 3 sekunde, dokler dioda ne utripne trikrat.

Kako aktivirati alarm za oglene filtre?

Izklopite osvetlitev in motor. Pritisnite gumb T2 za 5 sekund, dokler LED dioda ne utripne dvakrat. Alarm se vklopi samo, če je ogleni filter nameščen in motor je bil uporabljen.

Kako zamenjati ogleni filter?

Odprite skupino osvetlitve, odstranite filter za maščobo. Odstranite rabljeni ogleni filter s pomočjo zaponk. Namestite nov filter, ga pritrdite. Nato namestite filter za maščobo in zaprite skupino osvetlitve.

Kako priključiti napo na napajanje?

Priključitev naj opravi usposobljen monter. Uporabite dvopolno stikalo z razmikom kontaktov vsaj 3 mm. Preverite, ali omrežna napetost ustreza podatkom na tablici z nazivnimi vrednostmi.

Kaj pomeni utripajoča dioda S1?

Utripanje diode S1 pomeni alarm nasičenja oglenega filtra vonjav. Zamenjajte ogleni filter in operite kovinske filtre za maščobo.

Kako uporabljati daljinski upravljalnik?

Če želite vklopiti daljinsko upravljanje, pritisnite gumb T4 za 5 sekund – dioda utripne dvakrat. Če želite izklopiti, ponovno pritisnite T4 za 5 sekund – dioda utripne enkrat.

Kakšna je najmanjša oddaljenost nape od kuhalne plošče?

Najmanjša varna oddaljenost je 650 mm. Če navodila za plinsko kuhališče zahtevajo večjo oddaljenost, jo je treba upoštevati.

Ali je filter mogoče prati v pomivalnem stroju?

Da, kovinski filter za maščobo je mogoče prati v pomivalnem stroju. Izogibajte se upogibanju filtra in ga pred ponovno namestitvijo posušite.

NAVODILA ZA UPORABO Cylindra I W Plus FABER

Priročnik za uporabo

Instrukcja Obsługi

Kullanim Kilavuzu

Brugsvejledning

Príručka na obsluhu

TÁRGYMUTATÓ

HU

BIZTONSÁGI INFORMÁCIÓK 4

JELLEMZÖK 7

FELSZERELÉS 9

HASZNÁLAT 13

enab 1 Dončeg ěržača

9 1 Rečukřtěke prtrubnťra ø 15N-12N d'd

a3 1 Spoňa za tžRaz zraka

43 Sñeznt'ka za řt'neq (nt'ne ukRňučenoE

RöfnííKoÜniííKoměoĚðEťőízaííŘtaÚacijuí

aaííž Uděřť ø 1N

auc Z Vtňřť 2,9 ś 12,7í

auf Ž Vtňřť M6 ś 15

aug Z Vtňřť M6 ś 8N

aùh Z Vtǐnǐt 5,2 s 7N

ца 1 PŘočťra za bušenše

μμ Ž PoěŘožne pŘočťře ø 6,Ž

ци Ž Mańtře M6

enaa 1 zgornňt' ěrog

enab 1 epoěnňť ěrog

9 1 reěukřtňeka prťrobnťra ø 15N–12N d’d

a3 1 út'Rnrt'rnt' prt'kRnuček za oěaoě zraka

43 Prt'nrět'Řnt' ōrakoat' za reať (nt' prt'ŘoženoĚ

• Z grezilom označite center želenega mesta montaže na stropu/podporni polici.
• Priloženo vrtalno pušo 21 položite na strop/podporno polico, prepričajte se, da je vrtalna puša v pravem položaju tako, da poravnate osi puše z osmi želenega mesta montaže.
• Označite centre lukenj v puši.

• Na označenih točkah zvrtajte luknje:

• Za betonski strop vrtajte za vložke, primerne velikosti vijaka.

• Za strop iz votlih zidakov z debelino stene 20 mm: zvrtajte ø 10 mm (takoj vstavite priložene svornike 11).
• Lesene tramove vrtajte v skladu z uporabljenimi vijaki za les.
• Za leseno polico izvrtajte ø 7 mm.
• Za napajalni kabel zvrtajte ø 10 mm.
• Za zračnik (Cevna različica) zvrtajte v skladu s premerom zunanje povezave cevi izpušnega zraka.

• Vstavite dva vijaka naslednjega tipa, ju privijte tako, da sta 4-5 mm stran od stene:

• Za betonske strope uporabite ustrezne vtikače za velikost vijaka (niso priloženi).
• za luknjo v stropu z notranjim prostorom, z debelino stene pribl. 20 mm, vijaki 12h, so priloženi.
• Za strop z lesenimi tramovi uporabite 4 lesene vijake (niso priloženi).
• Za lesene police uporabite 4 vijake 12g s tesnili 22 in maticami 23, so priloženi.

PRIPRAVAiMREŽASTEGAíDROGAíZAí NAMESTITEVÍNAPEÍMODELAíZAíFILTRIRANJEí ZRAKAí

Če namestite napo modela za filtriranje zraka, morate drog najprej opremiti z vsemi potrebnimi priključki. Za lažjo namestitev nape modela za filtriranje podaljšajte drog, kakor je opisano v nadaljevanju:

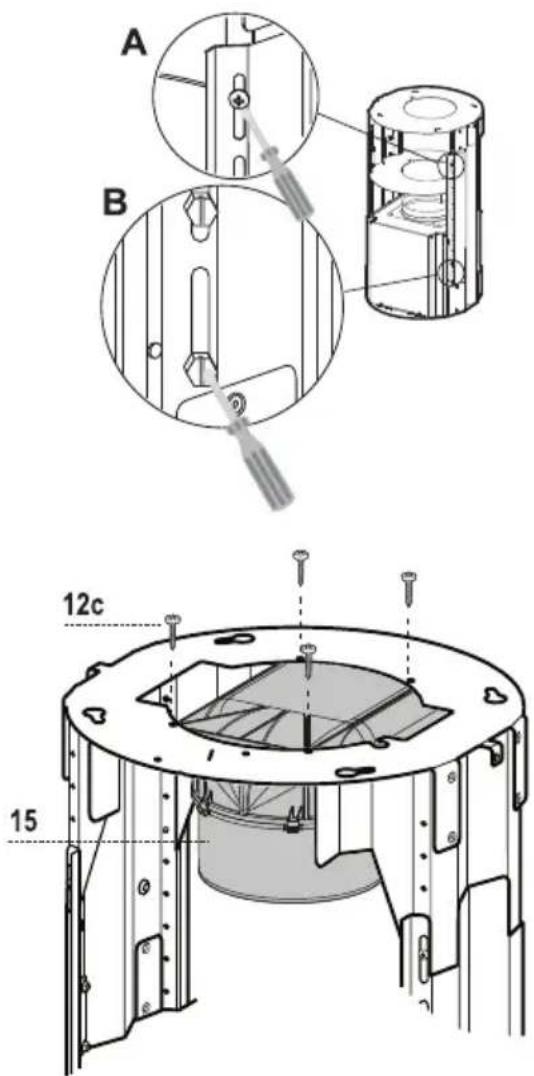

• Odvijte vijaka 2.1 za pritrditev zgornjega kamina na drog in snemite kamin.
• Odvijte štiri varnostne vijake, ki se nahajajo zgoraj v ločnem predelu droga. (A)
• Odvijte osem metrskih vijakov, ki povezujejo stebra na stranicah droga. (B)

Namestitev sestavnih delov nape modela za filtriranje:

• Pritrdite filtrirni priključek 15 na zgornji del droga s 4 priloženimi vijaki 12c.
• Povežite obe prirobnici s cevjo, katere višino izračunate tako, da najprej ocenite višino nape (mm) in od te vrednosti odštejete 615 mm. (H cev = H napa-615).
• Podaljšajte drog toliko, da lahko vstavite cev, in ga ponovno postavite na svoj položaj, tako da bo cev fiksno nameščena med prirobnici. Preverite, će višina droga ustreza želeni višini nape (H drog = H napa – 184). Nastavite želeno višino droga in privijte vijake, ki ste jih prej odvili. Da bo drog bolj stabilen, privijte še preostale štiri varnostne vijake.
• Pritrdite cev s priloženimi pritrdilnimi trakovi 25.

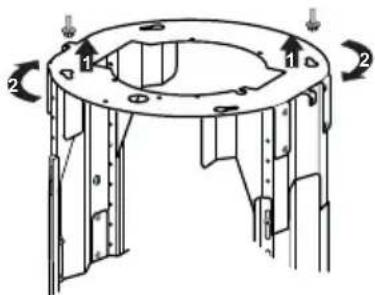

PRITRDITEVÍNAÍMREŽASTIÍDROGÍ

- Dvignite drog in se prepričajte, da je oznaka nad ploščo droga spredaj.

- Reži droga zataknite na vijaka, ki sta bila predhodno privita v strop, in zavrtite do sredine regulacijske reže.

- Vijaka privijte do konca, nato pa privijte še druga dva priložena vijaka; preden vijaka privijete do konca, lahko drog uravnate tako, da ga zavrtite, pri čemer morate biti previdni, da vijaka ne padeta iz nastavka regulacijske reže.

- Drog mora biti varno pritrjen, da vzdrži težo nape in morebitne naključne sunke od strani. Ko je napa pritrjena, preverite, da je osnova stabilna, četudi drog visi.

- Če strop na točki, kjer je pritrjena napa, ni dovolj vzdržljiv, ga mora inštalater ojačati z ustreznimi ploščami in drugimi nosilci, ki se pritrdijo na bolj vzdržljive dele stropa.

Pri namestitvi cevne različice povežite pokrov z dimnikom z uporabo prožne ali trde cevi ø 150 ali 120 mm, po izbiri inštalaterja.

- Če želite namestiti ø 120 mm povezavo izpušnega plina, vstavite reducirno spojko 9 na odvodno odprtino na ohišju.

- Pritrdite cev s cevnimi objemkami 25, ki so priložene.

- Odstranite vse filtre aktivnega oglja.

NamôRtitôvíúamiÉaííÉiěřitřditóvíogřodjaíÉaěói

Če nameščate napo modela za filtriranje zraka, kamin obrnite tako, da bodo reže zgoraj, će nameščate napo modela za izsesavanje zraka, pa naj bodo reže spodaj.

- Zgornji kamin namestite od spodaj navzgor in ga pritrdite na zgornji del droga z vijakoma, ki ste ju prej odvili; pri nameščanju nape za filtriranje zraka bodite previdni, da sta reži poravnani z izhodno odprtino filtrirne cevi 15.

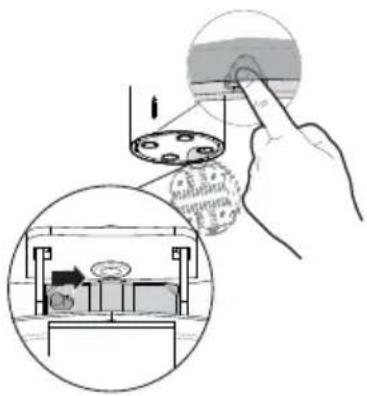

- Odprite sestav za osvetljavo, tako da povlečete za ustrezno zarezo, in ga nato snemite z ogrodja nape, tako da pustite drseti pritrdilni klin.

- Protimaščobni filter snamete tako, da ga potisnete nazaj in hkrati navzdol.

- Snemite morebitne filtre z aktivnim ogljem proti vonjavam.

- Element za fiksiranje ogrodja nape položite na drog in privijte 4 vijake 12f v za to namenjeno mesto. Med glavo vijaka in ploščo droga morate pustiti vsaj 4–5 mm prostora.

- Namestite ogrodje nape na drog in ga zavrtite v levo, da zaskoči. Nato takoj privijte vijake, da preprečite padec nape.

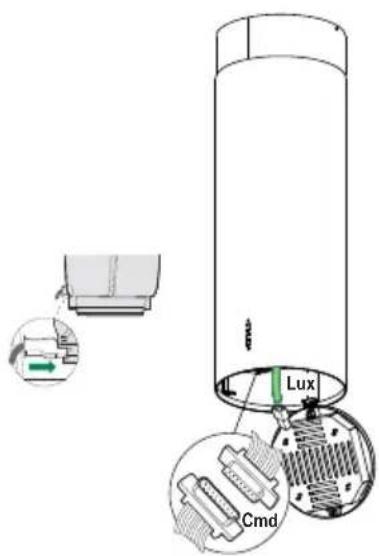

• Napo priključite na napajalno mrežo, tako da vstavite bipolarno stikalo z vsaj 3-milimetrsko odprtino med spoji.
• Prepričajte se, da je konektor napajalnega kabla pravilno vstavljen v vtičnico nape.
• Povežite konektor ukaznih gumbov Cmd.
• Povežite konektor luči Lux v vtičnico za pokrovom osvetljave.
• Na napo modela za filtriranje namestite filter z aktivnim ogljem proti vonjavam.
• Ponovno namestite protimaščobni filter, za njim pa osvetljavo.

Tipka	LED Funkcija
L	-	Vključi/izključi osvetljavo pri največji moči.
T1	Stalna	Vključi/izključi motor v prvi hitrosti.
T2	Stalna Vključi	motor v drugi hitrosti.
	- Če držite gumb	b pritisnjen za približno 5 sekund, medtem ko so vse obremenitve izključene (motor + luč), se vklopi alarm filtrov na aktivno oglje, kar je potrjeno z dvema utripoma ustrezne LED lučke.Za izklop tega alarma ponovno pritisnite gumb za 5 sekund, kar je potrjeno z enim utripom ustrezne LED lučke.
T3	Stalna Vključi	motor v tretji hitrosti.
	- Če držite tip	ko pritisnjeno za približno 3 sekunde, medtem ko so vse obremenitve izključene (motor + luč), se izvede ponastavitev, potrjena s tremi utripi LED lučke S1.
T4	Stalna Vključi	motor v INTENZIVNI hitrosti.Ta hitrost je časovno nastavljena na 6 minut. Ko čas poteče, se sistem samodejno vrne v prej izbrano hitrost. Če jo vključite pri izključenem motorju, se po pretečenem času vrne v način OFF.
	-	Če držite gumb pritisnjen za 5 sekund, se vključi daljinec, kar je potrjeno z dvema utripoma iste LED lučke.Če držite gumb pritisnjen za 5 sekund, se izključi daljinec, kar je potrjeno z enim samim utripom ustrezne LED lučke.
S1	Stalna	Pomeni alarm zamaščenosti kovinskih protimaščobnih filtrov in da je treba filtre oprati. Alarm začne delovati po 100 urah dejanskega delovanja nape.
	Utripajoča	Pomeni, da se je vključil alarm za zamaščenost filtrov proti vonjavam z aktivnim ogljem in da je filtre treba zamenjati; kovinske protimaščobne filtre pa je treba oprati. Alarm za zamaščenost filtra proti vonjavam z aktivnim ogljem se vključi po 200-urnem dejanskem delovanju nape.

í DALJINSKlíUPRAVLJALNIKíkPOílZBIRloí

Lahko jih operete tudi v pomivalnem stroju, filtre je treba oprati, kadar se prižge LED lučka S1 ali vsaj približno vsaka 2 meseca pri normalni uporabi, pogosteje pa v primeru zelo intenzivne uporabe.

ČIŠČENJEÍFILTROVÍ

Ponastavitev alarmnega signala

• Izklopite luči in motor za izsesavanje.
• Pritisnite gumb T3 in ga držite vsaj 3 sekunde, dokler ne začne utripati kontrolna LED lučka.

Čiščenje filtrov

• Odprite sestav osvetljave, tako da povlečete za namenski vrez
• Filter snamete tako, da ga potisnete nazaj in hkrati navzdol.
• Operite filter in pazite, da ga ne prepognete, potem ga pustite, da se pred ponovno montažo osuši (morebitna sprememba barve površine filtra, ki se pojavi sčasoma, ne zmanjšuje njegove učinkovitosti).
• Med nameščanjem filtrov držite ročico obrnjeno proti zunanji vidni strani.
• Ponovno namestite sestav osvetljave.

Tega filtra se ne sme prati ali obnavljati, temveč ga je treba zamenjati, kadar utripa LED lučka S1 ali vsaj vsake 4 mesece. Če je alarm predhodno vključen, se sproži samo, kadar je vključen motor za izsesavanje.

Vključitev alarmnega signala

• Pri napah modela s filtriranjem zraka se alarmna signalizacija za zamašenost filtrov aktivira, ko se napa priključi ali pozneje.
• Izklopite luči in motor za izsesavanje.
• Pritisnite za 5 sekund gumb T2, dokler kontrolna LED lučka dvakrat ne utripne.

MENJAVAí

Ponastavitev alarmnega signala

• Izklopite luči in motor za izsesavanje.
• Pritisnite gumb T3 in ga držite vsaj 3 sekunde, dokler ne začne utripati kontrolna LED lučka F.

Menjava filtra

• Odprite sestav osvetljave, tako da povlečete za namenski vrez
• Snemite kovinske protimaščobne filtre.
• Zasičen filter proti vonjavam iz aktivnega oglja odstranite, tako da ga snamete iz spojk.
• Namestite nov filter, tako da ga vstavite v nastavke.
• Ponovno namestite kovinske protimaščobne filtre.
• Ponovno namestite sestav osvetljave.

- Za zamenjavo se obrnite na Tehnično pomoč ("Za nakup se obrnite na tehnično pomoč").
