| Typ produktu | Okap kuchenny |
| Marka | Faber |
| Model | Cylindra I W Plus |
| Wymiary (szer. x głęb. x wys.) | 770 x 370 x 770-1215 mm |
| Masa | 15 kg |
| Napięcie zasilania | 220-240 V |
| Moc silnika | 200 W |
| Oświetlenie | LED |
| Liczba prędkości | 4 (1, 2, 3, intensywna) |
| Typ filtra przeciwtłuszczowego | Metalowy, zmywalny |
| Filtr węglowy (opcjonalny) | Wymienny, co 4 miesiące |
| Średnica wylotu | 120/150 mm |
| Minimalna odległość od płyty | 650 mm |
| Alarm nasycenia filtrów | Tak (100 h dla tłuszczowego, 200 h dla węglowego) |
| Pilot zdalnego sterowania | Opcjonalnie |
| Klasa ochronności | Klasa I |
| Materiał | Stal nierdzewna |
| Instalacja | Wyciąg lub filtracja |
Często zadawane pytania - Cylindra I W Plus FABER
Pytania użytkowników dotyczące Cylindra I W Plus FABER
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Okap kuchenny w formacie PDF za darmo! Znajdź swoją instrukcję Cylindra I W Plus - FABER i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Cylindra I W Plus marki FABER.
INSTRUKCJA OBSŁUGI Cylindra I W Plus FABER
1 Knňtžťra ę upuńad’a
Ze względów bezpieczeństwa oraz aby zagwarantować prawidłowe funkcjonowanie, przed przystąpieniem do instalacji i użytkowania urządzenia należy zapoznać się z treścią niniejszej publikacji. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia oraz przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa produktu.
⚠️ Podłączenie przewodów powinno być wykonane przez wykfalifikowanego instalatora.
- Producent nie ponosi odpowiedzialności za ewentualne szkody spowodowane przez nieprawidłową instalację lub użytkowanie.

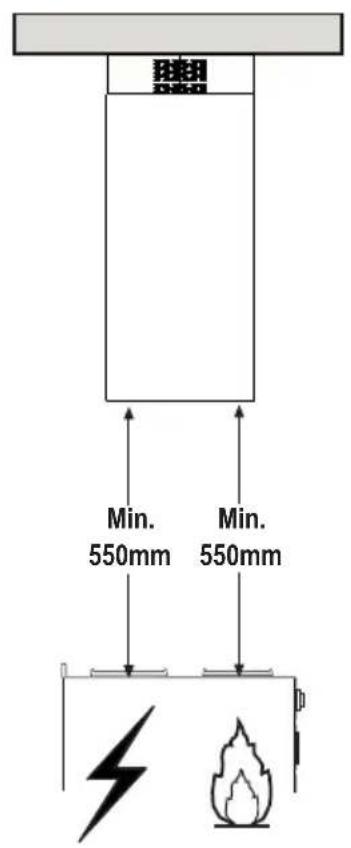

- Minimalna bezpieczna odległość od powierzchni gotoweado krawędzi okapu powinna wynosić co najmniej 650 mm (niektóre modele mogą zostać zainstalowane niżej; patrz odpowiedni rozdział zawierający wymiary robocze i montażowe).
- Jeśli instrukcja instalacji kuchenki gazowej wskazuje na potrzebę zastosowana większej odległości niż podana powyżej, należy to wziąć pod uwagę.
- Sprawdzić, czy napięcie w sieci elektrycznej odpowiada danym umieszczonym na tabliczce znamionowej znajdującej się wewnątrz okapu.
- Urządzenia przełączające muszą być zainstalowane w instalacji stałej zgodnie z obowiązującymi przepisami dotyczącymi okablowania.
- W przypadku urządzeń klasy I należy sprawdzić, czy sieć elektryczna wyposażona jest w odpowiednie uziemienie.
- Podłączyć okap do komina dymnego przy pomocy rury o średnicy minimum 120 mm. Droga, którą pokonuje para/dym powinna być możliwie najkrótsza.
- Należy przestrzegać wszystkich norm dotyczących odładzania powietrza.
-
Nie podłączać okapu do przewodów odprowadzającylspy (np. z kotłów, kominków itp.).
-
Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji lokalu tak, aby zapobiec powrotowi spalin z komina. Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi, podciśnienie w pomieszczeniu nie może przekraczać 0,04 mbar tak, aby zapobiec powrotowi spalin.
- Powietrze nie może być przesyłane do przewodu kominowego wykorzystywanego do usuwania spalin urządzeń zasilanych gazem lub innymi materiałami palnymi.
- Jeżeli kabel zasilający ulegnie uszkodzeniu, musi on zostać wymieniony przez producenta lub jego serwisanta.
- Wtyczkę należy podłączyć do gniazdka odpowiedniego typu zgodnie z obowiązującymi normami oraz w miejscu łatwo dostępnym.
- W odniesieniu do kwestii technicznych oraz bezpieństwa należy ściśle przestrzegać obowiązujących przepisów dotyczących odprowadzania spalin, ustanowionych przez władze lokalne.
⚠️ iOSTRZEŻENIE: íprzed przystąpieniem do instalacji okapu należy zdjąć folie ochronną.
- Używać wyłącznie śrub oraz osprzętu typu odpowiedniego dla danego okapu.
⚠️ IOSTRZEŻENIE: íbrak śrub lub elementu osprzętu zgodnych z instrukcją może być przyczyną porażenia prądem.
- Nie należy na nią patrzeć za pomocą narzędzi optycznych (lornetka, szkło powiększające...).
- Nie zapalać potraw pod okapem: może to być przyczyną pożaru.
- Niniejsze urządzenie może być używane przez dzieci w wieku poniżej 8 lat oraz osoby o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy na temat jego działania, powinni oni zostać jednak poinstruowani oraz skontrolowani w kwestii obsługi urządzenia przez osoby odpowiedzialne za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane.
- Dzieci nie należy zostawiać bez nadzoru i nie należyzezwalać na zabawę urządzeniem.
- Urządzenie nie może być użytkowane przez osoby (i dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy, o ile nie są one nadzorowane oraz instruowane.
⚠️ Części zewnętrzne mogą stać się bardzo gorące, jeżeli używane są razem z urządzeniami przeznaczonymi do gotowania.
- Umyć i/lub wymienić filtry po określonym czasie (zagrożenie pożarowe). Patrz rozdział Czyszczenie i konserwacja.
- Jeżeli okap używany jest jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić odpowiednią wentylację (nie dotyczy urządzeń, które jedynie pobierają powietrze z pomieszczenia).
- Symbol 📁 znajdujący się na urządzeniu lub na jego opakowaniu oznacza, że nie wolno danego urządzenia wyrzucać razem ze zwykłymi odpadami domowymi. Zużyty produkt należy przekazać do centrum zbiórki odpadów, specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Likwidując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej likwidacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta/ gminy, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

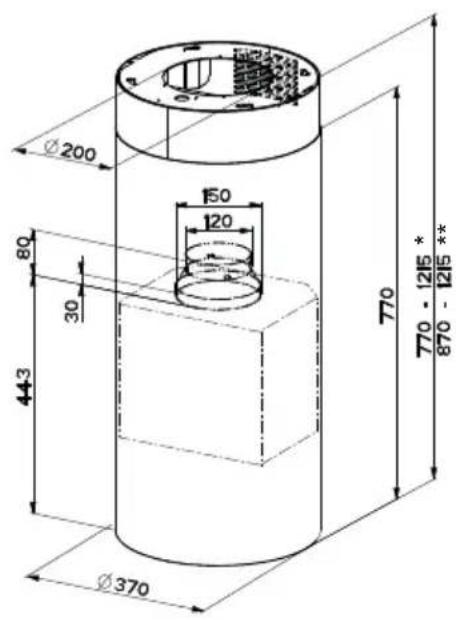

WÜmiarÜi
* Wyd't'ary okapu ż żeręňt' z żyřt'agt'ed'.

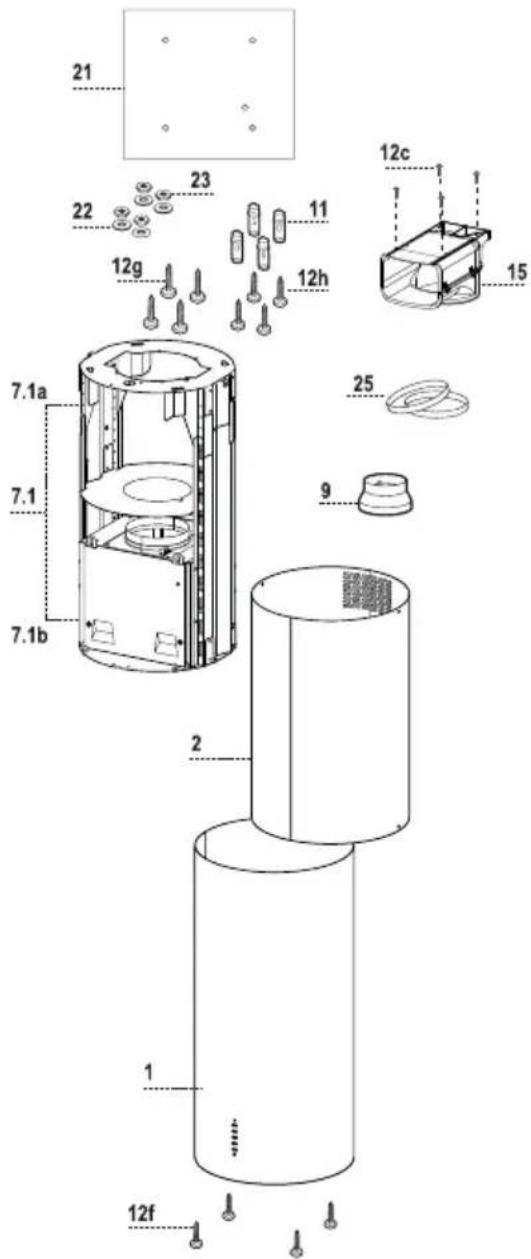

OdnniíllniiElementyíurządzeniai
a 1 Korpus okapu wraz z: przyciskami sterowania, oświetleniem, filtrami, kominem dolnym.
4 1 Komin górný
ena 1 Rama teleskopowa wraz z wyciągiem, złożona z:
enaa 1 Ramy górnej
enab 1 Ramy dolnej
9 1 Kołnierz redukcyjny, 150-120 mm
a3 1 Złącza wylotu powietrza filtrowanego
43 Opaski rur (nie dołączone)

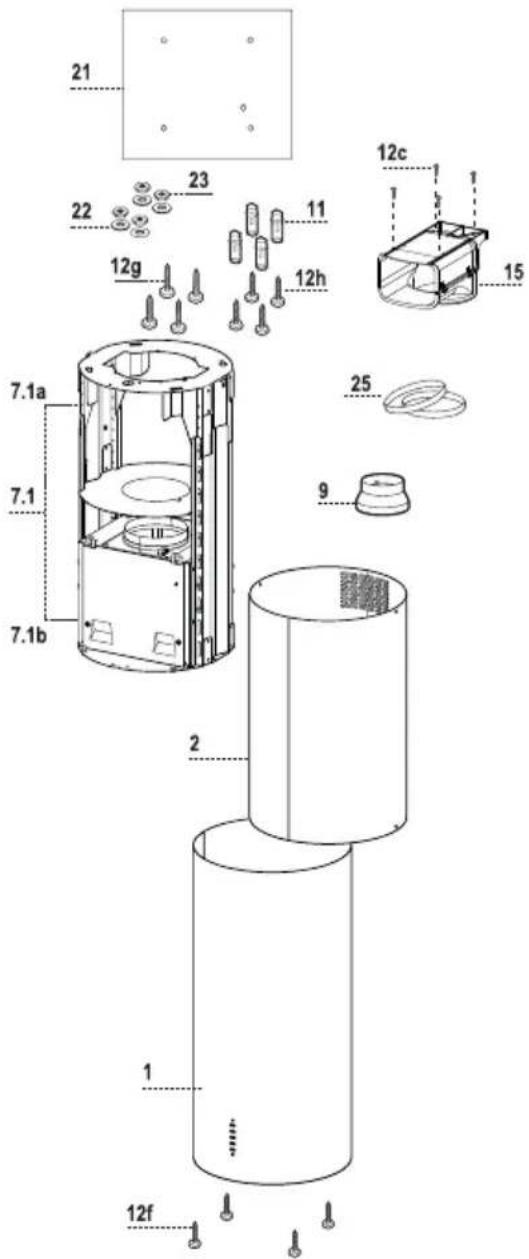

OdnniíllniiElementyímontażoweí
aaíí4 Wkręty ø 10
ца 1 Szablon wiercenia
4 Podkładki ∅ 6,4
ци 4 Nakrętki M6
í lInííDokumentacjaí
1 Instrukcja
- Za pomocą pionu odwzorować na suficie/szafce środek płyty kuchennej.
- Przyłożyć do sufitu/szafki szablon wiercenia 21 znajdujący się w wyposażeniu, tak by jego środek pokrywał się z naniesionym środkiem płyty kuchennej i dostosować osie szablonu do osi płyty kuchennej.
• Zaznaczyć otwory szablonu. - Wywiercić następujące otwory:
- Sufit betonowy: w zależności od stosowanych kołków do betonu.
- Sufit z pustaków, o grubości ścianki 20 mm: 10 mm (włożyć od razu kołki 11 znajdujące się w wyposażeniu).
- Sufit z drewnianych belek: w zależności od stosowanych wkrętów do drewna.
- Szafka drewniana: 7 mm.
- Otwór na kabel elektryczny zasilania: 10 mm.
- Wylot powietrza (wersja z wyciągiem): w zależności od średnicy połączenia rury odprowadzającej na zawnątrz.
- Wkręcić dwie śruby, krzyżując je i zostawiając 4-5 mm od sufitu:
- dla betonu, kołki do betonu nie będące w wyposażeniu.
- dla pustaków, o grubości ścianki około 20 mm, śruby 12h, w wyposażeniu.
- dla belek drewnianych, śruby do drewna, nie będące w wyposażeniu.
- dla drewnianej szafki, śruby 12g z podkładkami 22 i nakrętkami 23, w wyposażeniu.
PRZYGOTOWANIEiRAMYiDOiPRZYMOCOWANIAi WERSJliFILTRUJĄCEJí
Dla instalacji okapu w wersji filtrującej należy zamocować na ramie wszystkie odpowiednie akcesoria. Dla ułatwienia ich zamocowania należy położyć ramę i postępować w następujący sposób:
- Odkręcić dwie śruby, które mocują komin górny 2.1 do ramy i wysunąć go.

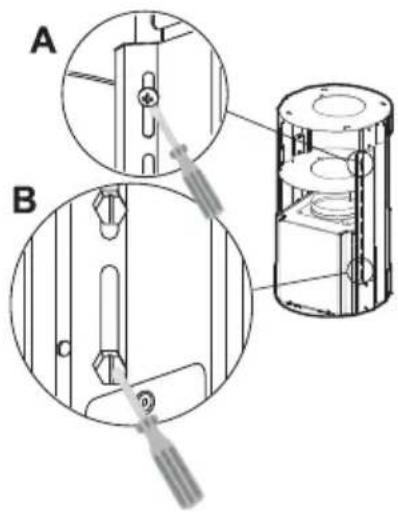

- Odkręcić cztery śruby zabezpieczające znajdujące się u góry w strefie podziału ramy. (A)
- Odkręcić osiem śrub metrycznych, które łączą dwie kolumny, znajdujące się z boków ramy. (B)
Instalacje elementów dla wersji filtrującej:

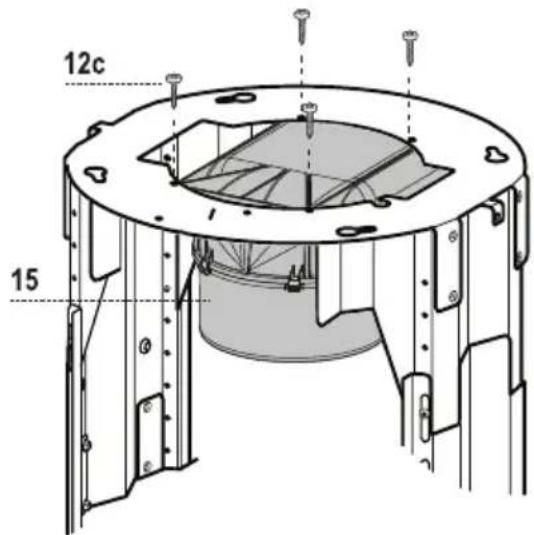

- Zamocować złącze filtrowania 15 w części górnej ramy, przy pomocy 4 śrub 12c znajdujących się na wyposażeniu.
- W tym miejscu należy połączyć dwa kołnierze przy pomocy rury, aby obliczyć długość rury należy oszacować wysokość okapu (mm) i odjąć 615 mm. (H rury = H okapu – 615).
- Ustawić ramę tak, aby dało się włożyć rurę i przestawić tak, aby zablokować ją pomiędzy dwoma kołnierzami. Sprawdzić czy wysokość ramy jest odpowiednia do wysokości koniecznej dla okapu (H ramy = H okapu – 184). Ustawić odpowiednią wysokość ramy i dokręcić śruby wcześniej odkręcone. Aby zagwarantować lepszą stabilność ramy należy dokręcić cztery śruby zabezpieczające na ostatnim dostępnym otworze.
- Zamocować rurę opaskami 25 znajdującymi się w wyposażeniu.

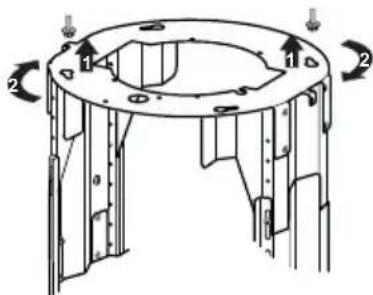

MONTAŽÍRAMYÍ
- Podnieść ramę uważając, aby miejsce oznaczone pod tabliczką znajdowało się w części przedniej.
- Założyć otwory ramy na dwie wcześniej wkręcone w sufit śruby i obrócić aż do środka otworu regulacyjnego.
- Dokręcić dwie śruby oraz pozostałe dwie, znajdujące się na wyposażeniu; przed ostatecznym dokręczeniem śrub można wykonać regulację przesuwając ramę i uważając przy tym, aby śruby nie wyszły z otworu regulacyjnego.
- Ramę należy zamontować solidnie, biorąc pod uwagę zarówno ciężar okapu jak i naprężenia powodowane przez przypadkowe boczne uderzenia w zamontowane urządzenie. Po wykonaniu montażu należy sprawdzić, czy podstawa jest stabilna również, gdy rama jest poddawana próbom ugięcia.
- Zawsze, gdy sufit nie jest wystarczająco masywny w miejscu podwieszenia ramy, monter powinien go wzmocnić odpowiednimi płytami i wzmocnieniami zakotwiczonymi w miejscach o odpowiedniej wytrzymałości.
PodłączenieíwylotuípowietrzaiWersjaízíwyciągiemí
Aby zainstalować okap w wersji z wyciągiem należy go podłączyć do rury wylotowej za pomocą sztywnej lub giętkiej rury ø 150 lub 120 mm; wyboru rury dokonuje monter.
- Do poùaczenia z rurà, 120 mm zaùóy koùnierz redukcyjny 9 na wylot w korpusie okapu.
- Zamocuj rurę odpowiednimi opaskami 25 znajdującymi się w wyposażeniu.
- Wyjmij ewentualnie istniejące filtry węglowe.
Montażikominaiiimocowanieikorpusuíokapuii
Komin należy przekręcić otworem w górę dla wersji filtrującej i vice-versa otworem w dół dla wersji z wyciągiem.
- Włożyć komin górny od dołu do góry i zamocować go w części górnej na ramie przy pomocy 2 wcześniej odkręconych śrub, zwracając uwagę w wypadku wersji filtrującej, aby otwór komina znajdował się naprzeciw wyjścia złącza filtrowania 15.

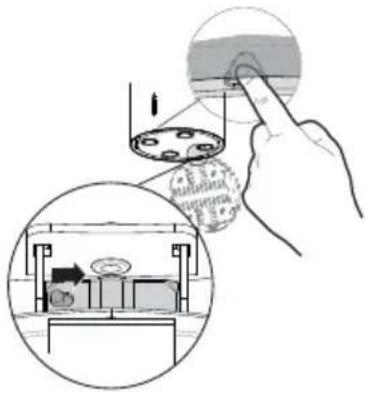

- Otworzyć grupę oświetlenia przez pociągnięcie za przeciwległe nacięcie, odczepić panel od korpusu okapu przesuwając przeciwległy sworzeń mocujący.
- Wyjąć filtr przeciw-tłuszczowy popychając go do tyłu i pociągając równocześnie w dół.
- Wyjmij ewentualne węglowe filtry zapachowe.
- Przygotować mocowanie okapu do ramy, przez wkręcenie 4 śrub 12f w przygotowane miejsca. Pozostawić 4-5 mm wolnego miejsca pomiędzy głowami śrub a ramą.
- Przymocować korpus okapu do ramy i obrócić w lewo aż do mocowania, od razu wkręcić śruby, aby uniknąć przypadkowego spadnięcia korpusu okapu.

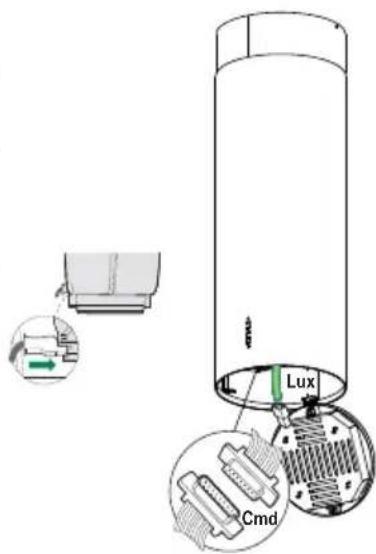

PODŁĄCZENIEI ELEKTRYCZNEI
- Przyłączyć okap do sieci zasilania, montując wyłącznik dwubiegunowy o otwarciu styków przynajmniej 3 mm.
- Upewnić się, czy złącze kabla zasilania jest właściwie włożone w gniazdo wyciągu.
- Podłączyć złącze sterowania Cmd.
- Podłączyć złącze oprawy Lux do przewidzianej wtyczki znajdującej się pod pokrywą grupy oświetlenia.
- Przy wersji z filtrem założ węglowy filtr zapachowy.
- Założ z powrotem filtr tłuszczowy oraz grupę oświetlenia.
| Przycisk | Dioda Funkcja | |
| L | - | Włączenie/wyłączenie oświetlenia z maksymalną jasnością. |
| T1 | Stała | Włączenie/wyłączenie silnika z pierwszą prędkością. |
| T2 | Stała | Uruchomienie silnika z drugą prędkością. |
| - | Przez naciśnięcie przycisku na około 5 sekund, w momencie gdy urządzenie jest wyłączone (silnik + oświetlenie), aktywuje się alarm filtrów węglowych, co sygnalizowane jest przez podwójne mignięcie odpowiedniej diody LED.Aby go wyłączyć, należy ponownie nacisnąć przycisk na 5 sekund, co zostanie zasygnalizowane przez jedno mignięcie odpowiedniej diody LED. | |
| T3 | Stała | Uruchomienie silnika z trzecią prędkością. |
| - | Przez naciśnięcie przycisku na około 3 sekundy, w momencie gdy urządzenie jest wyłączone (silnik + oświetlenie), następuje reset urządzenia, co sygnalizowane jest przez trzy mignięcia diody S1. | |
| T4 | Stała | Uruchomienie silnika z prędkością INTENSYWNĄ.Czas trwania tej prędkości ograniczony jest do 6 minut. Po zakończeniu tego czasu, system powraca automatycznie do wcześniej ustawionej prędkości. Jeżeli funkcja aktywowana została przy wyłączonym silniku, wówczas urządzenie przechodzi do tryby wyłączonego - OFF. |
| - | Jeżeli przycisk przytrzymany zostanie na 5 sekund - włączone zostaje zdalne sterowanie, co sygnalizowane jest przez podwójne mignięcie diody LED.Ponowne naciśnięcie przycisku na 5 sekund powoduje wyłączenie zdalnego sterowania, co sygnalizowane jest przez pojedyncze mignięcie diody LED. | |
| S1 | Stała | Alarm sygnalizuje alarm nasycenia tłuszczowych filtrów metalowych i konieczność ich wyczyszczenia. Alarm załącza się po 100 godzinach rzeczywistej pracy okapu. |
| Miga | Sygnalizuje, jeśli jest aktywny, alarm nasycenia węglowego filtru zapachowego, który należy wymienić; należy także umyć metalowe filtry tłuszczowe. Alarm nasycenia węglowego filtru antyzapachowego aktywuje się po 200 godzinach rzeczywistej pracy okapu. | |
PILOT ZDALNEGO STEROWANIA (OPCJONALNIE)
MótaÚowóífiÚtřÚíěrzóciwtłuRzczowóí
Filtry można myć w zmywarce. Należy je umyć, gdy zaświeci się dioda S1 lub przynajmniej raz na 2 miesiące użytkowania lub częściej, jeśli używane są bardzo intensywnie.
CZYSZCZENIEÍFILTRÓWÍ
Resetowanie sygnału alarmowego
- Wyłączyć lampki i silnik wyciągu.
- Nacisnąć przycisk T3 na co najmniej 3 sekundy, aż dioda zamiga trzy razy.
Czyszczenie filtrów
- Otworzyć grupę oświetlenia przez pociągnięcie za przeciwległe nacięcie.
- Wyjąć filtr, popychając go do tyłu i pociągając równocześnie w dół.
- Filtr należy myć, unikając jego zginania oraz wysuszyć przed ponownym założeniem (ewentualna zmiany koloru powierzchni filtra, który może się z czasem zmienić, wcale nie świadczy o jego efektywności).
- Zakładając filtr, należy zwrócić szczególną uwagę, by uchwyt pozostał od strony zewnętrznej, widocznej.
- Zamknąć grupę oświetlenia.
Nie można go myć ani odświeżać. Należy go wymieniać, kiedy dioda S1 miga lub przynajmniej co 4 miesiące. Sygnalizacja alarmu włącza się tylko wtedy, gdy został aktywowany silnik wyciągu.
Aktywacja sygnalizacji alarmu
- W okapach w wersji filtrującej sygnalizację alarmu nasycenia filtrów należy aktywować w chwili montażu lub później.
- Wyłączyć lampki i silnik wyciągu.
- Nacisnąć przycisk T2 na 5 sekund, do momentu aż dioda LED zamiga dwa razy:
WYMIANAí
Resetowanie sygnału alarmowego
- Wyłączyć lampki i silnik wyciągu.
- Nacisnąć przycisk T3 na co najmniej 3 sekundy, aż dioda zamiga trzy razy.
Wymiana filtra
- Otworzyć grupę oświetlenia przez pociągnięcie za przeciwległe nacięcie.
- Wyjąć filtr przeciwtłuszczowy.
- Wyjąć zużyty węglowy filtr zapachowy, używając odpowiednich zaczepów.
- Założyć nowy filtr, mocując go na swoim miejscu.
- Założ z powrotem filtr przeciwtłuszczowy oraz grupę oświetlenia.
- W celu wymiany diody należy skontaktować się z technicznym działem Obsługi Klienta („W celu nabycia diody należy skontaktować się z technicznym działem Obsługi Klienta”).
