Terméktípus	Konyhai páraelszívó
Márka	Faber
Modell	Cylindra I W Plus
Méretek (szél. x mély. x mag.)	770 x 370 x 770-1215 mm
Tömeg	15 kg
Tápellátás feszültsége	220-240 V
Motor teljesítménye	200 W
Világítás	LED
Sebességek száma	4 (1, 2, 3, intenzív)
Zsírszűrő típusa	Fém, mosható
Szénszűrő (opcionális)	Cserélhető, 4 havonta
Kivezető átmérő	120/150 mm
Minimális távolság a főzőlaptól	650 mm
Szűrőtelítettség riasztás	Igen (100 h a zsírhoz, 200 h a szénhez)
Távirányító	Opcionális
Védelmi osztály	I. osztály
Anyag	Rozsdamentes acél
Telepítés	Elszívás vagy szűrés

Gyakran ismételt kérdések - Cylindra I W Plus FABER

Hogyan szereljem fel a páraelszívót elszívó változatban?

Csatlakoztassa a páraelszívót egy 120 vagy 150 mm átmérőjű kivezetőcsőhöz redukciós gallér segítségével. Használjon bilincseket a cső rögzítéséhez. Ügyeljen arra, hogy a gőzelvezető út a lehető legrövidebb legyen.

Hogyan tisztítsam a zsírszűrőt?

A szűrő mosható mosogatógépben. Akkor kell tisztítani, amikor az S1 dióda világít, vagy 2 havonta. A szűrő eltávolításához nyissa ki a világításcsoportot, tolja hátra a szűrőt, és húzza lefelé. Mosás után szárítsa meg, mielőtt visszahelyezi.

Hogyan állítsam vissza a szűrőriasztást?

Kapcsolja ki a világítást és a motort. Nyomja meg a T3 gombot legalább 3 másodpercig, amíg a dióda háromszor fel nem villan.

Hogyan aktiváljam a szénszűrő riasztását?

Kapcsolja ki a világítást és a motort. Nyomja meg a T2 gombot 5 másodpercig, amíg a LED kétszer fel nem villan. A riasztás csak akkor aktív, ha a szénszűrő fel van szerelve és a motor használatban volt.

Hogyan cseréljem a szénszűrőt?

Nyissa ki a világításcsoportot, vegye ki a zsírszűrőt. Vegye ki az elhasznált szénszűrőt a kampók segítségével. Helyezze be az új szűrőt, rögzítse. Ezután helyezze vissza a zsírszűrőt, és zárja be a világításcsoportot.

Hogyan csatlakoztassam a páraelszívót az áramellátáshoz?

A csatlakoztatást szakképzett szerelőnek kell elvégeznie. Használjon kétpólusú kapcsolót legalább 3 mm érintkezőtávolsággal. Ellenőrizze, hogy a hálózati feszültség megegyezik-e az adattáblán feltüntetett értékekkel.

Mit jelent a villogó S1 dióda?

Az S1 dióda villogása a szénszűrő telítettségi riasztását jelzi. Ki kell cserélni a szénszűrőt, és meg kell mosni a fém zsírszűrőket.

Hogyan használjam a távirányítót?

A távirányítás bekapcsolásához nyomja meg a T4 gombot 5 másodpercig – a dióda kétszer villan. A kikapcsoláshoz nyomja meg ismét a T4 gombot 5 másodpercig – a dióda egyszer villan.

Mi a páraelszívó minimális távolsága a főzőlaptól?

A minimális biztonságos távolság 650 mm. Ha a gáztűzhely utasítása nagyobb távolságot ír elő, akkor azt kell alkalmazni.

Mosható a szűrő mosogatógépben?

Igen, a fém zsírszűrő mosható mosogatógépben. Kerülje a szűrő meghajlítását, és szárítsa meg, mielőtt visszahelyezi.

HASZNÁLATI ÚTMUTATÓ Cylindra I W Plus FABER

Felhasználói Kézikönyv

ÁPOLÁS ÉS KARBANTARTÁS 14

TARTALOM

CZ

BIZTONSÁGI INFORMÁCIÓK....16

FŐ PARAMÉTEREK 19

TELEPÍTÉS 21

HASZNÁLAT 25

TISZTÍTÁS ÉS KARBANTARTÁS....26

TARTALOMJEGYZÉK

HR

BIZTONSÁGI INFORMÁCIÓK 28

A TERMÉK JELLEMZŐI 31

TELEPÍTÉS 33

HASZNÁLAT 37

TISZTÍTÁS ÉS KARBANTARTÁS 38

TARTALOMJEGYZÉK

SI

BIZTONSÁGI INFORMÁCIÓK....40

JELLEMZŐK....43

ÜZEMBE HELYEZÉS 45

HASZNÁLAT 49

TISZTÍTÁS ÉS KARBANTARTÁS 50

SPISÍTREŚCI

PL

INFORMACJE DOTYCZACE BEZPIECZENSTWA 52

WŁAŚCIWOŚCI TECHNICZNE 55

INSTALACJA....57

UŻYTKOWANIE 61

CZYSZCZENIE I KONSERWACJA....62

Saját biztonsága és a készülék helyes működése érdekében arra kérjük, hogy a készülék üzembe helyezése és használata előtt figyelmesen olvassa el ezt az útmutatót. Tartsa ezt mindig a készülékkel együtt, a készülék átadása vagy eladása esetén is. Fontos, hogy a felhasználók tisztában legyenek a készülék minden működési és biztonsági jellemzőjével.

A vezetékek bekötését szakembernek kell elvégeznie.

• A gyártót nem terheli felelősség a nem megfelelő üzembe helyezés vagy használat miatt bekövetkező esetleges károkért.

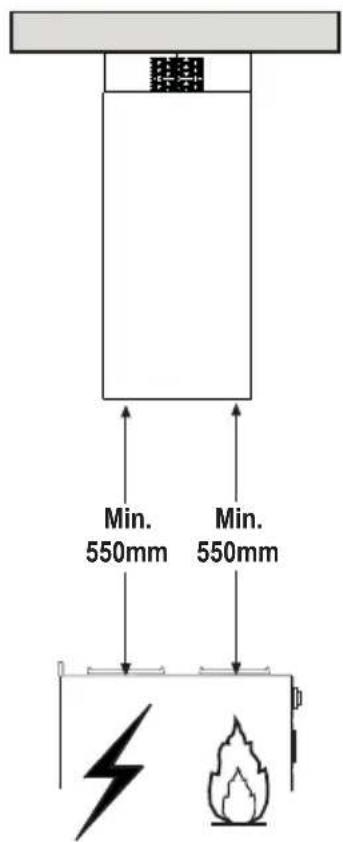

• A főzőfelület és a kivezetéses páraelszívó közötti biztonsági távolság minimum 650 mm (egyes típusok alacsonyabban is felszerelhetők; lásd az üzemi méretekre és az üzembe helyezésre vonatkozó fejezetet).
• Amennyiben a gázfőzőlap üzembe helyezési útmutatója a fentinél nagyobb távolságot ír elő, úgy azt kell betartani.
• Ellenőrizze, hogy a hálózati feszültség megfelel-e a készülék belsejében levő adattáblán feltüntetett értéknek.
• A hatályos vezetékezési jogszabályoknak megfelelően a rögzített berendezéshez szakaszoló eszközöket kell beszerelni.
• Az I. kategóriájú készülékeknél ellenőrizni kell, hogy az otthoni elektromos hálózat megfelelő földelést biztosít-e.
• Egy legalább 120 mm átmérőjű csővel csatlakoztassa a páraelszívót a kéményhez. A füst útjának a lehető legrövidebbnek kell lennie.
• A levegő elvezetésére vonatkozó összes előírást be kell tartani.
• Tilos a készüléket az égésből származó (kazán, kandalló stb.) füstök elvezetésére szolgáló csövekbe bekötni.
• A füstgázok visszaáramlásának megakadályozása érdekében megfelelő szellőzésről kell gondoskodni abban a helyiségben, ahol a páraelszívó mellett nem elektromos üzemű (például gázüzemű) berendezések is vannak. Ha a konyhai elszívót nem villamos készülékekkel együtt használja, a környezeti negatív nyomás nem haladhatja meg a 0,04 mbar értéket, mert csak így kerülhető el az, hogy a készülék visszaszívja a füstgázokat a helyiségbe.
• A levegő nem vezethető ki egy olyan csatornán keresztül, amit a gáz- vagy egyéb tüzelésű készülékek füstelvezetésére használnak.
• A megsérült hálózati zsinór cseréjét kizárólag a gyártó vagy a vevőszolgálat szakembere végezheti.
• A hálózati csatlakozót csak a hatályos előírásoknak megfelelő és jól hozzáférhető konnektorba szabad bedugni.
• A füstelvezetésre vonatkozó műszaki és biztonsági előírásokat illetően fontos a helyi hatóságok által előírt szabályok szigorú betartása.

FIGYELMEZTETÉS: Az elszívó üzembe helyezése előtt el kell távolítani a védőfóliákat.

Csak a készülékhez megfelelő típusú csavarokat és apró alkatrészeket használjon.

FIGYELMEZTETÉS: Áramütés kockázatával járhat az, ha nem szereli fel a jelen utasításban foglaltak szerint a rögzítést szolgáló csavarokat vagy eszközöket.

• Tilos optikai eszközökkel (látcső, nagyítóüveg) közvetlenül figyelni.
• Ne készítsen flambírozott ételt az elszívó alatt: ez tűzveszélyes lehet.
• A készüléket 8 évnél nem fiatalabb gyermekek, illetve csökkent fizikai, érzékelési vagy szellemi képességgel rendelkező, megfelelő tapasztalatok és ismeretek nélküli személyek is használhatják szigorú felügyelet mellett, illetve ha ismerik a készülék biztonságos használati módját és a kapcsolódó veszélyeket. Ügyeljen arra, hogy ne játszhassanak gyermekek a készülékkel. A készülék tisztítását és karbantartását nem végezhetik gyermekek, amennyiben nincsenek felügyelve.
• Figyeljen a gyermekekre, hogy ne játszhassanak a készülékkel.

A készüléket nem használhatják csökkent fizikai, érzékelő vagy szellemi képességgel rendelkező, megfelelő tapasztalatok és ismeretek nélküli személyek (gyerekeket is beleértve), hacsak nem tanítják meg vagy ellenőrzik őket a készülék használatára, illetve használatában.

A főzőberendezés használata közben az elérhető alkatrészek nagyon felmelegedhetnek.

Az előírt időtartam lejárata után tisztítsa meg és/vagy cserélje ki a szűrőket (tűzveszély). Lásd az Ápolás és karbantartás bekezdést.

- Megfelelő szellőzésről kell gondoskodni a helyiségben, amikor a páraelszívót gázzal vagy más tüzelőanyaggal működő készülékekkel egyidejűleg használják (olyan készülékek mellett sem használható, amelyek kizárólag a helyiségbe engedik a levegőt).

- A terméken, illetve a csomagoláson látható szimbólum arra utal, hogy a termék nem kezelhető normál háztartási hulladékként. Az ártalmatlanítandó terméket megfelelő gyűjtőhelyen kell leadni, ahol elvégzik az elektromos és elektronikus alkatrészek újrahasznosítását. Ha Ön gondoskodik a termék megfelelő ártalmatlanításáról, akkor ezzel hozzájárul ahhoz, hogy elkerülhetők legyenek a hulladékká vált termék nem szabályos ártalmatlanítása miatt a környezetre és egészségre nézve potenciálisan káros következmények. A termék újrahasznosításával kapcsolatban a helyi önkormányzat, a háztartási hulladékgyűjtő szolgálat vagy a terméket értékesítő bolt tud részletes tájékoztatással szolgálni.

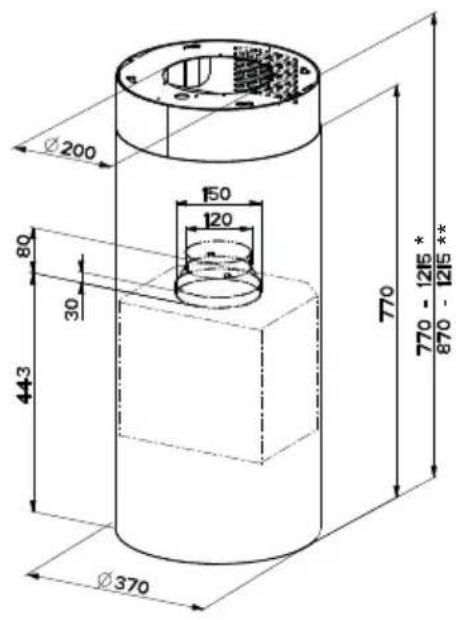

* Méretek készülékek közötti távolságok.

** Méretek készülékek közötti távolságok.

Áttekintés

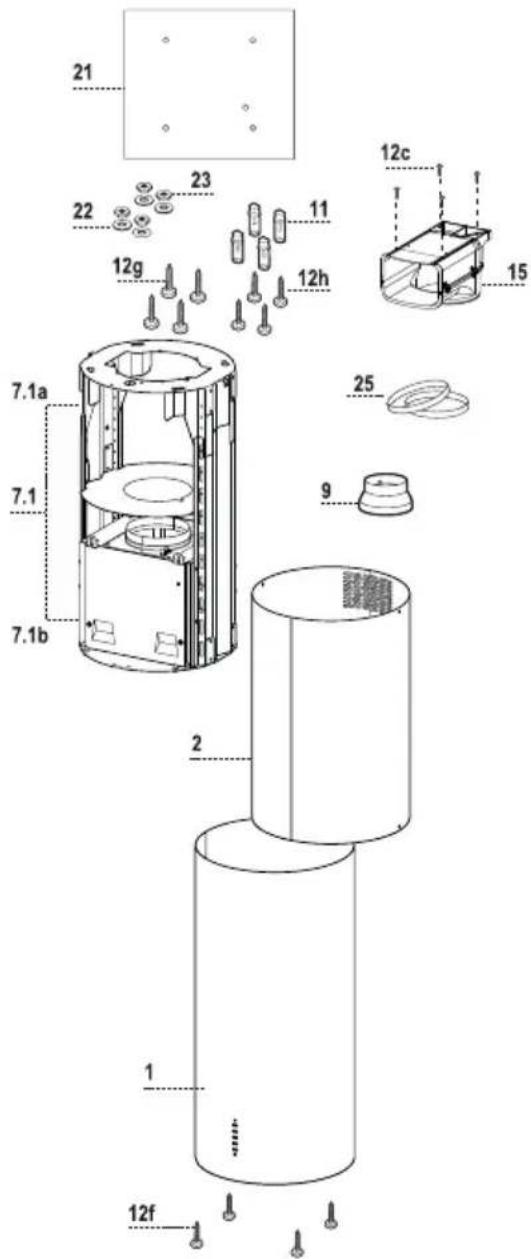

Szívó- és készülékház áttekintése

1 Készülékház: Kezelőszervek, világítás, szűrők, alsó kémény

1 Felső kémény

1 Teleszkópszerű rácsozat elszívóval:

1 Felső rácsozat

1 Alsó rácsozat

1 Szűkítőperem 150-120 mm átm.

1 Levegőkimeneti szűrős csatlakozó

Csőszorító pánt (nincs mellékelve)

10-es tipli

2,9 x 12,7 csavar

M6 x 80 csavar

5,2 x 70 csavar

Fúrási sín

6,5 mm átmérőjű alátétek.

M6 csavaranya

Használati útmutató

• Függőón segítségével állítsa be a főzőfelület középpontját a mennyezethez/konzolhoz képest.
• Helyezze úgy a mennyezetre/konzolra a tartozékként adott 21 fúrási sínt, hogy annak közepe a tervezett középpontra essen és hogy a sín tengelyei kerüljenek egy vonalba a főzőfelület tengelyeivel.
• Jelölje be a furatok középpontját. • Készítse el az alábbi furatokat:
• Tömör beton anyagú mennyezet: az alkalmazott betontiplik szerint.
• Lyukas tégla anyagú (20 mm-es vastagság) mennyezet: 10 mm-es átmérő (helyezze be azonnal a tartozékként adott 11 fali tipliket).
• Fagerenda anyagú mennyezet: az alkalmazott facsavarak szerint.
• Fa anyagú konzol: 7 mm-es átmérő.
• Az elektromos tápvezeték átbújtatása: 10 mm-es átmérő.
• Levegőkimenet (kivezetéses változat): a kültérbe vezető csövezés csatlakozási átmérője szerint.

- Csavarjon be két csavart, keresztezve azokat és 4-5 mm-t hagyva a mennyezettől:

• tömör beton esetén betontiplik (nem tartozék).
• lyukas tégla esetén (kb. 20 mm-es vastagság) 12h csavarok (tartozék).
• fagerendázat esetén facsavarok (nem tartozék).

- fakonzol esetén 12g csavarok, 22 alátétek és 23 csavaranyák (tartozék).

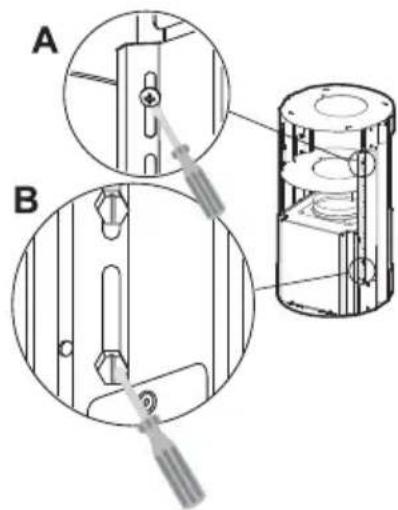

A rácsozat előkészítése keringetős bekötéshez

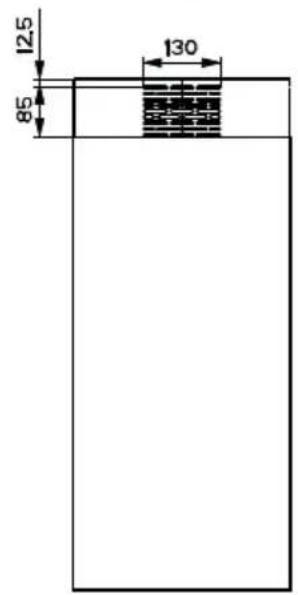

Keringetős változat használata esetén a rácsozatban meg kell lennie az ehhez a változathoz szükséges minden csatlakozásnak. A keringetős változat elemeinek könnyebb felszereléséhez szükség van a rácsozat alábbiak szerinti meghosszabbítására:

• Csavarja ki a felső kéményt 2.1 a rácsozathoz rögzítő két csavart és emelje ki a kéményt.

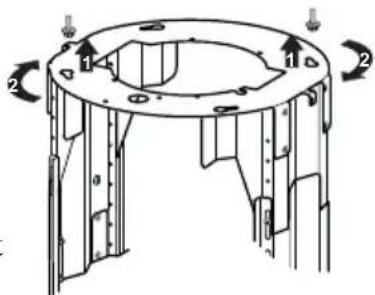

• Csavarja ki a rácsozat elválasztó részénél fent található négy biztonsági csavart. (A)
• Csavarja ki a rácsozat oldalainál elhelyezett két oszlopot összetartó nyolc csavart. (B)

A keringetéses változat elemeinek felszerelése:

• A tartozékként adott 4 darab 12c csavarral rögzítse a 15 szürös csatlakozót a rácsozat felső részéhez.
• Most össze kell kötni a két peremet egy csővel, a csőmagasság kiszámításához meg kell mérni az elszívó magasságát (mm) és kivonni abból 615 mm-t. (H cső = H elszívó - 615).
• Annyira hosszabbítsa meg a rácsozatot, hogy beférjen a cső és hogy a visszatett rácsozat megfogja a csövet a két perem között. Ellenőrizze, hogy a rácsozat magassága megfelel-e az elszívó kívánt magasságának (H rácsozat = H elszívó – 184). Állítsa be a rácsozat kívánt magasságát, majd csavarja vissza az előzetesen kivett csavarokat. A rácsozat nagyobb stabilitásának érdekében a rendelkezésre állók közül az utolsó furatba csavarja be a négy biztonsági csavart.
• A cső rögzítéséhez használja a tartozékként adott 25 csőszorító pántokat.

- Úgy emelje meg a rácsozatot, hogy a rácsozat lemeze fölötti nyíl az elülső részen legyen.

- Illessze a rácsozat nyílásait a korábban a mennyezetben elhelyezett csavarokra, majd a beállító nyílás közepéig tekerje.

- Húzza meg a két csavart és csavarja be a tartozékként adott másik kettőt; a csavarok végleges meghúzása előtt a rácsozat elforgatásával még lehet beállítást végezni, ügyelve arra, hogy a csavarok ne jöjjenek ki a beállító nyílás fészkéből.

- A rácsozat rögzítésének biztonságosnak kell lennie úgy az elszívó súlya, mint a felszerelt készüléket esetlegesen érő oldalirányú lökések miatti igénybevétel tekintetében. A rögzítés végeztével tehát ellenőrizze, hogy akár a rácsozat meghajlása esetén is stabil-e az alap.

- Ha a mennyezet a felfüggesztési ponton nem elég erős, akkor az üzembe helyezőnek kell gondoskodnia arról, hogy a szerkezetileg ellenálló részeken rögzített megfelelő lemezekkel és ellenlemezekkel legyen megerősítve a mennyezet.

A levegő kimenetének kivezetése változatai

Kivezetéses változat esetén a szagelszívó és a levegőkimenet összekötése a felszerelést végző szakember választásától függően 150 vagy 120 mm átmérőjű merev vagy rugalmas csővel történjen.

- A 120 mm átmérőjű csővel való összekötés esetén illessze a 9 szűkítőperemet a készülékház kimenetére.

- A cső rögzítéséhez használja a tartozékként adott megfelelő 25 csőszorító pántokat.

- Vegye ki az esetleges aktív szénszűrőket.

Keringetéses változat használata esetén a kéményt a lyukakkal felfelé, míg kivezetéses változat használata esetén a lyukakkal lefelé kell fordítani.

- Alulról felfelé mozgassa a felső kéményt és a felső részen rögzítse azt a rácsozathoz a korábban kivett 2 darab csavarral, keringetéses változat esetén ügyelve arra, hogy a kémény lyukai a szűrős csatlakozó 15 kimenetéhez essenek.

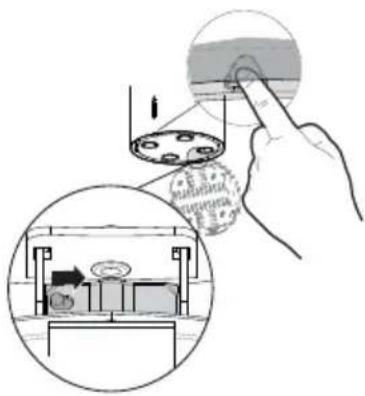

- A megfelelő irányba húzva nyissa fel a világítási blokkot, majd akassza azt le a készülékházról úgy, hogy elcsúsztatja a rögzítőpecket.

- Vegye ki a zsírszűrőt úgy, hogy a szűrőblokk hátsó részét megnyomja, majd ezzel egy időben lefelé húzza.

- Vegye ki az esetleges aktív szenes szagszűrőket.

- A 4 darab 12f csavar megfelelő helyekre történő becsavarásával rögzítse a készülékházat a rácsozathoz. Hagyjon legalább 4-5 mm rést a csavarfejek és a rácsozat lemeze között.

- Akassza a készülékházat a rácsozathoz és ütközésig forgassa balra, majd azonnal végezze el a csavarok rögzítését, nehogy véletlenül leessen a készülékház.

- A készüléket olyan kétpólusú megszakító közbeiktatásával kell csatlakoztatni az elektromos hálózathoz, amelyen az érintkezők távolsága minimum 3 mm.

- Ügyeljen arra, hogy a hálózati zsinór csatlakozója helyesen legyen betéve a készülék aljzatába.

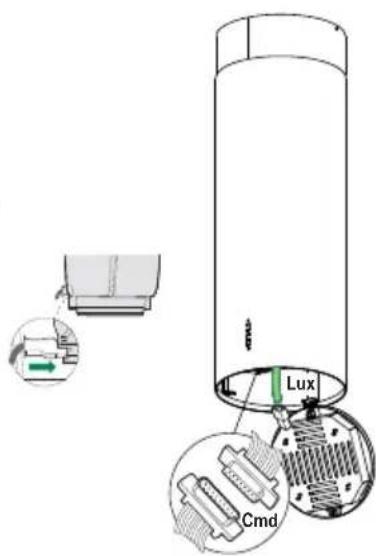

- Kösse be a Cmd kezelőszervek csatlakozóját.

- Kösse be a Lux lámpák csatlakozóját a világítási blokk fedele mögött elhelyezett aljzatba.

- A keringetéses változatnál szerelje be az aktív szenes szagszűrőt.

- Szerelje vissza a zsírszűrőt, majd a világítási blokkot.

Gomb	LED Funkció
L	-	Maximális fényerön kapcsolja be/ki a világítást.
T1	Folyamatos	Első sebességfokozaton bekapcsolja a motort.
T2	Folyamatos Második sebességfokozaton bekapcsolja a motort.
	- Az összes fogyasztó (motor+világítás) kikapcsolt állapotában a gomb kb. 5 másodpercig való lenyomása bekapcsolja a szénszűrök vészjelzését, amit az adott LED kettős felvillanással jelez.A kikapcsoláshoz további 5 másodpercre ismét meg kell nyomni a gombot, amit az adott LED felvillanással jelez.
T3	Folyamatos Harmadik sebességfokozaton bekapcsolja a motort.
	- Az összes fogyasztó (motor+világítás) kikapcsolt állapotában a gomb kb. 3 másodpercig való lenyomásakor nullázás történik, amit az adott S1 LED hármas felvillanással jelez.
T4	Folyamatos INTENZÍV sebességfokozaton bekapcsolja a motort.Ez a sebesség 6 percre van időzítve. Ennek leteltekor a rendszer automatikusan visszaáll az előzetesen kiválasztott sebességfokozatra. Ha az aktiválás a motor kikapcsolt állapotából történt, akkor az idő leteltekor a készülék OFF üzemmódba kapcsol.
	-	5 másodperces lenyomása engedélyezi a távvezérőt, amit az adott LED dupla felvillanása jelez.5 másodperces lenyomása letiltja a távvezérőt, amit az adott LED egyszeri felvillanása jelez.
S1	Folyamatos	A fém zsírszűrök telítettségére és megtisztításuk szükségességére figyelmeztet. A vészjelzés az elszívó 100 üzemórájának eltelte után lép működésbe.
	Villogó	Bekapcsolt állapotában jelzi az aktív szenes szagszűrő telítettségét és cseréjének szükségességét; ilyenkor a fém zsírszűrőket is meg kell tisztítani. Az aktív szenes szagszűrő telítettségére utaló vészjelzés az elszívó 200 üzemórájának eltelte után lép működésbe.

TÁVVEZÉRLŐ KÜLÖN MEGVÁSÁROLHATÓ

Mosogatógépben tisztíthatók, és amikor az S1 LED világít, vagy legalább kb. 2 havonta, illetve – nagyon intenzív használat esetén – ennél gyakrabban kell a tisztításukat elvégezni.

A SZŰRŐK TISZTÍTÁSA

A vészjelzés nullázása

• Kapcsolja ki a világítást és az elszívómotort.
• Tartsa lenyomva legalább 3 másodpercen át a T3 gombot, a LED hármas visszaigazoló villogásáig.

A szűrők tisztítása

• A megfelelő irányba húzva nyissa fel a világítási blokkot.
• Vegye ki a szűrőt úgy, hogy a szűrőblokk hátsó részét megnyomja, majd ezzel egy időben lefelé húzza.
• Összenyomás nélkül tisztítsa, majd a visszaszerelés előtt hagyja megszáradni a szűrőt (a szűrőfelület színének – idővel esetlegesen bekövetkező – elváltozása semmilyen módon nem befolyásolja a szűrő hatékonyságát).
• Úgy szerelje azt vissza, hogy a fogantyú a külső látható rész felé essen. • Zárja vissza a világítási blokkot.

Nem mosható és nem regenerálható, hanem az S1 LED villogásakor, illetve legalább 4 havonta cserélendő. A vészjelzés – amennyiben előzetesen aktiválták – csak akkor jelentkezik, amikor megtörténik az elszívómotor bekapcsolása.

A vészjelzés aktiválása

• A keringetéses változatnál a szűrők telítettségére utaló vészjelzést az üzembe helyezéskor vagy azt követően kell aktiválni.
• Kapcsolja ki a világítást és az elszívómotort.
• Nyomja meg 5 másodpercig a T2 gombot a led visszaigazoló dupla villogásáig.

A vészjelzés nullázása

• Kapcsolja ki a világítást és az elszívómotort.
• Tartsa lenyomva legalább 3 másodpercen át a T3 gombot, az F led hármas visszaigazoló villogásáig.

A szűrő cseréje

• A megfelelő irányba húzva nyissa fel a világítási blokkot. • Vegye ki a fém zsírszűrőket.
• A megfelelő akasztók segítségével emelje ki az elhasználódott aktív szenes szagszűrőt.
• Úgy szerelje be az új szűrőt, hogy azt beakasztja a helyére.
• Tegye vissza a fém zsírszűrőket. • Zárja vissza a világítási blokkot.

- Csere esetén forduljon a vevőszolgálathoz („Vásárlás esetén forduljon a vevőszolgálathoz”).
