KÄYTTÖOHJE Fabula W Plus FABER

Lue tämä käyttöopas huolellisesti ennen laitteen asentamista ja käyttöä oman turvallisuutesi ja laitteen oikean toiminnan takaamiseksi. Pidä nämä ohjeet aina laitteen lähettyvillä, niiden täytyy seurata laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet.

Johtojen liitännän saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäyttöisen keittotason asennusohjeet määräävät, että etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava.
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.
• Erotuskytkimet on asennettava kiinteään järjestelmään kaapelointijärjestelmiä koskevien määräysten mukaisesti.
• Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus.
• Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
• Kaikkia ilman poistoa koskevia määräyksiä on noudatettava.

• Älä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lämmityskattilat, takat jne.).

• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystyttävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituuletin ei palauta höyryjä huoneeseen.

• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.
• Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.

⚠️ VAROITUS: Poista suojakalvot ennen liesituulettimen asentamista.

- Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.

⚠️ VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.

• Älä katso suoraan optisilla välineillä (kiikari, suurennuslasi....).
• Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
• Yli 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisesti rajoitteise henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvontaa.
• Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella.

- Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden mielen, ruumiin tai aistien terveys on heikentynyt tai joilla ei ole riittävää kokemusta ja tietoa, ellei heitä valvota tai ole valmennettu.

⚠ Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana.

• Puhdista ja/tai vaihda suodattimet määrätyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhdistus.
• Tilassa täytyy olla asianmukainen tuuletus kun liesituuletinta käytetään samanaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).

- Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

Laitteen asettaminen/irrottaminen Tapaturmavaara!

⚠ Puristumisvaara laitteen asettamisen ja irrottamisen aikana. Älä koskaan oleskele laitteen siirtämisalueella sen asettamisen tai irrottamisen aikana.

Pidä lapset turvaetäisyydellä.

• Tätä liesituuletinta voidaan käyttää yhdessä kaasutason kanssa, jonka ominaisuudet ovat seuraavat:
• Enimmäisteho 12,4 kW
  • 5 poltinta kuten kuvassa.

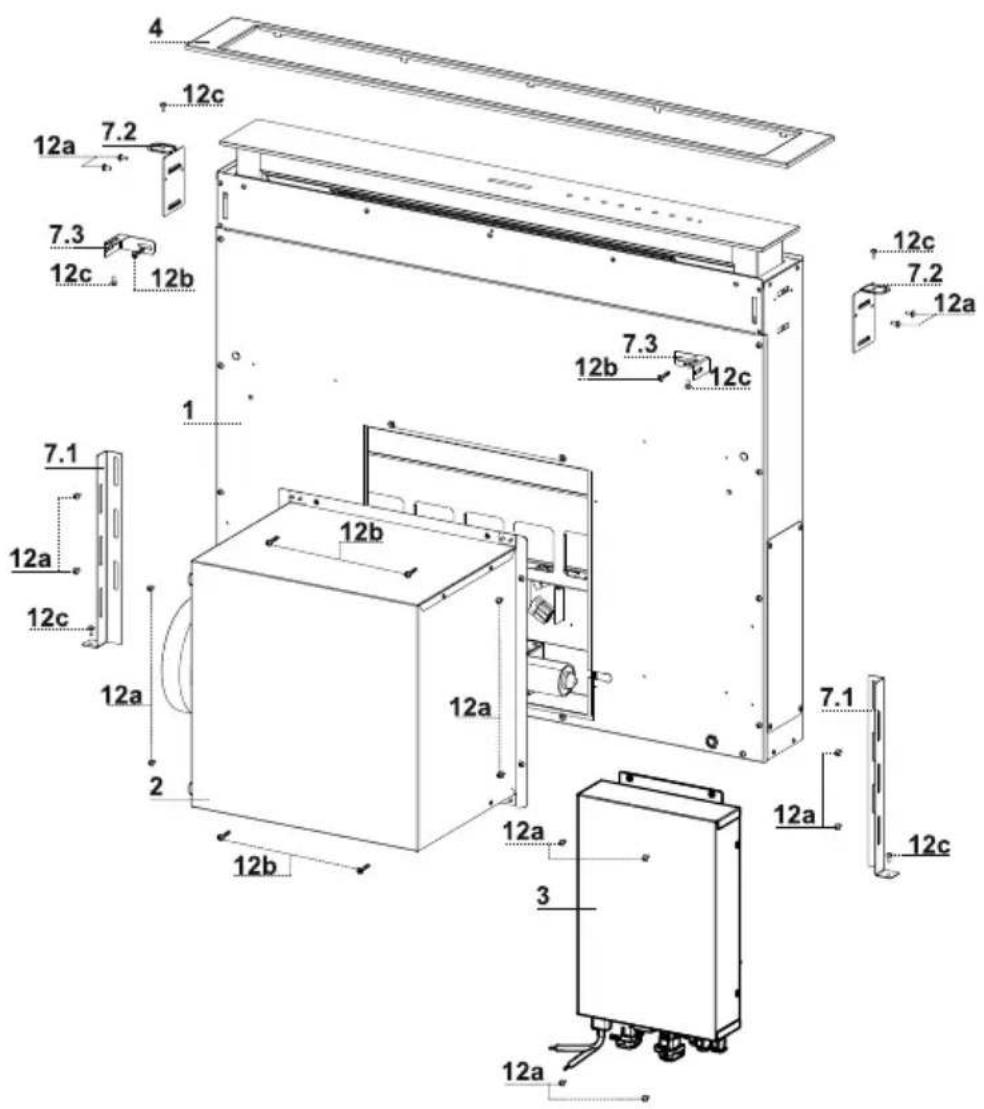

Osat

Viite	Lkm	Tuotteen osat
1	1	Liesituulettimen runko, johon kuuluu: Kytkimet, valo, suodattimet
2	1	Moottoriryhmä
3	1	Sähköryhmä
4	1	Etukehys
Viite	Lkm	Asennuksen osat
7.1	2	Takaseinän kiinnitystuki
7.2	2	Tason kiinnitystuki
7.3	2	Sivutuki
12a	16	Ruuvit 3,5 x 9,5
12b	6	Ruuvit M4 x 8
12c	6	Ruuvit 4 x 15
		Lkm Asiakirjat
		1 Käyttöohjeet

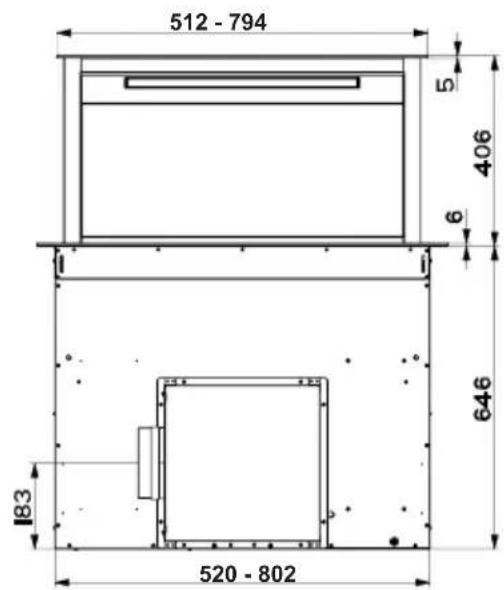

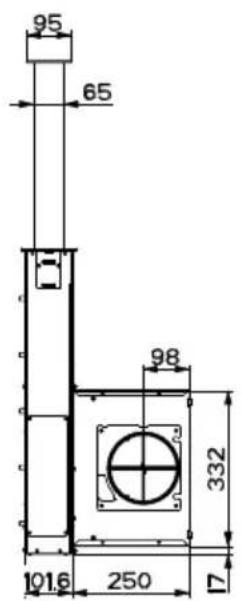

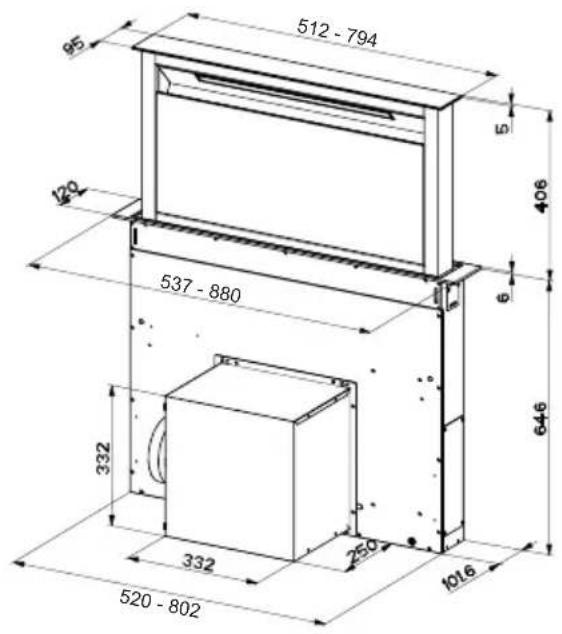

Tämä liesituuletin on valmisteltu asennettavaksi keittiön kalusteen sisään:

• Imuversio: Poisto ulos.
• Suodatusversio: Sisäinen kierto.

Asennustoimenpiteet

• Tason poraaminen ja liesituulettimen kokoaminen
• Liitännät
• Toiminnan tarkistus
• Pakkausten hävittäminen

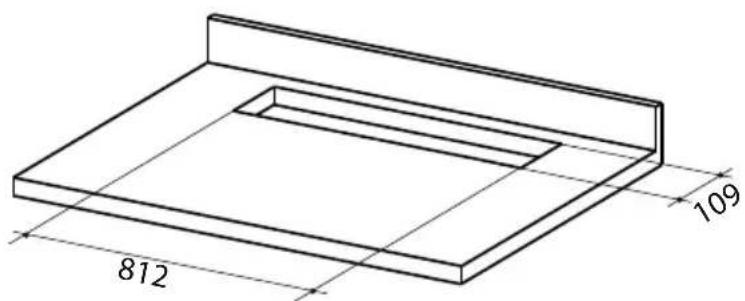

Tukitason poraaminen

TÄRKEÄÄ

Etäisyys keittotasoa varten tehdyn aukon ja imulaitteen aukon välillä on ainakin 3 cm ja enintään 5 cm työtason valmistusmateriaalin kestävyydestä riippuen.

- Liesituuletin on suunniteltu moottoriryhmän eteen asentamista varten.

- Jos keittiökalusteen varustelu on erilainen ja moottoriryhmä täytyy asentaa taakse, liesituulettimen taakse kiinnitetty tulppa täytyy poistaa ja laittaa eteen. Sijoita uudelleen myös johto ja vedonpoistin moottorin liitäntää varten, käytä toista molemmilla puolilla olevista aukoista (A). Ennen toimenpiteiden jatkamista moottoriryhmä täytyy kiinnittää liesituulettimen runkoon (Katso kappaletta Moottoriryhmän kiinnittäminen).

• Työnnä liesituulettimen runko valmiiksi porattuun tukitasoon alhaalta.
• Nosta liesituulettimen runkoa tuen avulla, kunnes etupaneeli tulee ulos tasosta.

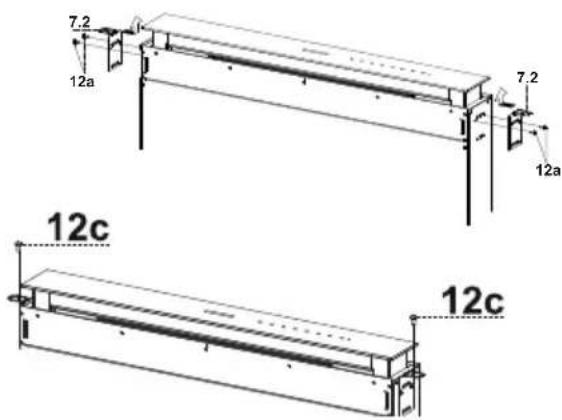

• Työnnä tuet 7.2 niiden aukkoihin kuten kuvassa ja kiinnitä ne toimitetuilla ruuveilla 12a.
• Kohdista liesituulettimen runko tason aukon kohdalle.

- Kiinnitä liesituulettimen runko 2 toimitetulla ruuvilla 12c ja poista tuet.

Huomio:

Jos ruuveja 12c ei tason materiaalin vuoksi voi kiristää, käytä pientä määrää silikonia tukien 7.2 kiinnittämiseksi tasoon ja anna kuivua ennen asennuksen jatkamista.

- Työnnä tuet 7.2 niiden aukkoihin kuten kuvassa ja kiinnitä ne toimitetuilla ruuveilla 12a.

- Liesituuletin on suunniteltu moottoriryhmän eteen asentamista varten.

- Jos keittiökalusteen varustelu on erilainen ja moottoriryhmä täytyy asentaa taakse, liesituulettimen taakse kiinnitetty tulppa täytyy poistaa ja laittaa eteen. Sijoita uudelleen myös johto ja vedonpoistin moottorin liitäntää varten, käytä toista molemmilla puolilla olevista aukoista (A).

- Työnnä liesituulettimen runko valmiiksi porattuun tasoon.

- Kohdista liesituulettimen runko tason aukon kohdalle.

- Kiinnitä liesituulettimen runko 2 toimitetulla ruuvilla 12c.

Huomio:

Jos ruuveja 12c ei tason materiaalin vuoksi voi kiristää, käytä pientä määrää silikonia tukien 7.2 kiinnittämiseksi tasoon ja anna kuivua ennen asennuksen jatkamista.

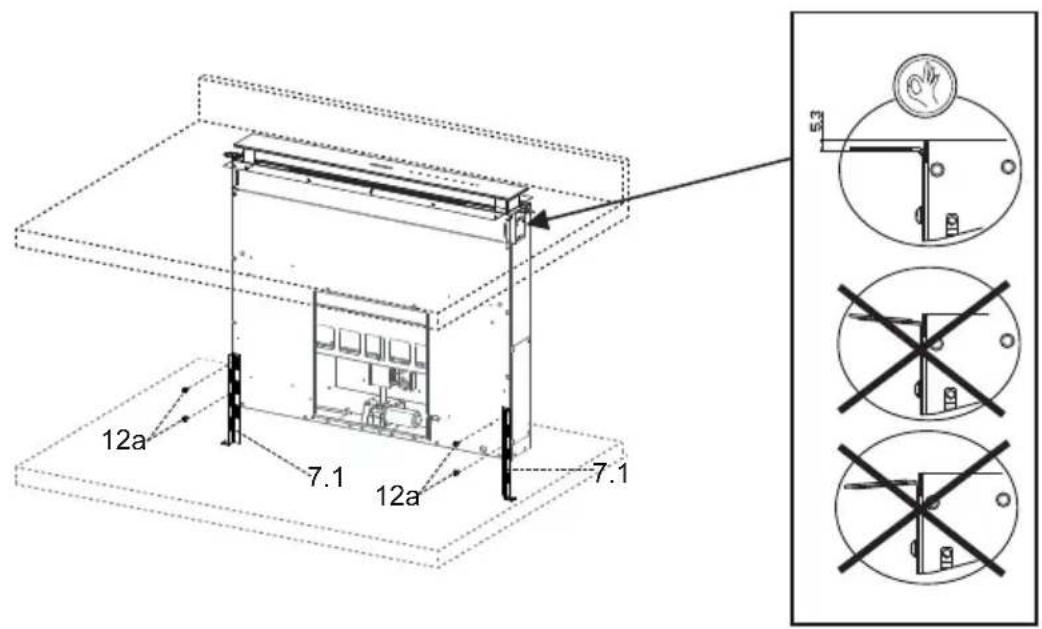

• Kiinnitä tuet 7.1 liesituulettimen rungon eteen toimitetuilla ruuveilla 12a.
• Ennen tukien lopullista kiristämistä tee säädöt, jotka sallivat tukien asettumisen tason alareunaan välttäen ylätukien 7.2 vääntymisen, katso kuvaa.

- Säädä liesituulettimen runko pystysuoraan vesivaa'an avulla ja kiinnitä se alatasoon 2 toimitetulla ruuvilla 12c.

- Kiristä ruuvit 12a.

• Kiinnitä tuet 7.3 liesituulettimen runkoon toimitetuilla ruuveilla 12b. Älä kiristä niitä.
• Ruuvaa toimitetut ruuvit 12c tukien 7.3 toiselle puolelle kalusteen seiniin tai tason alaosaan.

• Kiristä ruuvit 12c ja 12b.

• Moottoriryhmän (1) asentaminen eteen tai taakse päätetään keittiökalusteen mukaan. Tarkista, että tulppa on oikealla paikalla.
• Moottoriryhmää voidaan sitten ilmanpoistoaukon sijainnin mukaan kääntää 90° kerrallaan, jotta ilma voidaan poistaa kaikilta neljältä kalusteen sivuja vastaavalta sivulta (2).
• Liitä liesituulettimen rungon liitin moottoriryhmän liittimeen.
• Ruuvaa moottoriryhmä sitten kiinni liesituulettimen runkoon toimitetuilla ruuveilla 12a ja 12b kuten kuvassa.

1

• Liitä sähköjohdot, jotka tulevat ulos liesituulettimen rungon oikealta puolelta alhaalta, sähköryhmän liittimiin.
• Jokaisella johtojen liittimellä on vastaava osa sähköryhmässä. Varo siis virhettä liitännöissä.

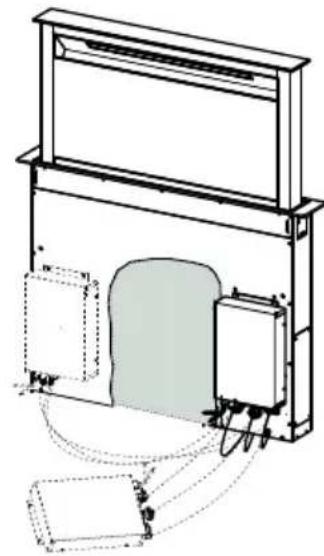

• Kiinnitä sähköryhmä liesituulettimen runkoon toimitetuilla ruuveilla 12a.
• Kuvassa näkyvä asento on vain viitteellinen. Kiinnittäminen voidaan tehdä myös liesituulettimen rungon vasemmalle puolelle tai ryhmä voidaan jättää vapaana kalusteen alaosaan, jos siinä ei ole rakenteellisia tai turvallisuutta koskevia esteitä.

⚠️ Huomio.: Älä asenna tuotetta niin että sähkökotelo jää kosketuksiin lattian kanssa.

Ilmanpoistoputket

HORMILIITÄNTÄINEN MALLI

Tämä malli asennetaan liittämällä koneisto hormiin oman valintasi mukaan joko taipuisalla tai jäykällä ø 150 tai 120 mm putkella.

• Asentaaksesi ø 120 mm ilmanvaihtoputken asenna supistusputki 9 koneiston poistoilma-aukon päälle.
• Asenna ilmanpoistoputki riittävällä määrällä putkenkiinnittimiä (eivät sisälly toimitukseen).
• Poista mahdolliset aktiivihilisuodattimet.

SUODATUSVERSION ILMAN ULOSTULO

• Liitä laippa ilman ulostuloaukkoon jäykän tai taipuisan putken kautta ø 120 tai 150 mm.
• Putken ø 120 mm liittämistä varten liesituulettimen rungon ulostuloaukkoon on asetettava kavennuslaippa 9.
• Kiinnitä putki sopivilla kiinnittimillä. Materiaali ei kuulu toimitukseen.
• Kiinnitä suuntausritilä 8 ulostuloon kahdella toimitetulla ruuvilla 12e (2,9 x 9,5).
• Varmista, että aktiivihiilihajusuodattimet ovat paikoillaan (Katso kappaletta Aktiivihiilisuodattimien huolto).

SÄHKÖLIITÄNTÄ

- Liitä liesituuletin sähköverkkoon asentamalla kaksinapainen kytkin, jonka koskettimien väli on vähintään 3 mm.

Etupaneelin asennus

• Nosta liesituulettimen liikkuvaa osaa vain muutaman sentin verran (Katso kappaletta Käyttö).
• Liikkeen pysäyttämiseksi riittää, että painat ylösnousevaa liikkuvaa osaa alas.

Huomio: Älä koskaan koskaan pysäytä liukuvaa paneelia avautumis- tai sulkeutumisvaiheessa muulloin kuin kehyksen asentamisen aikana.

- Poista sienisuojukset lasin kulmista.

- Ota etukehys ja työnnä se ylhäältä alas varmistaen, että kielekkeet tulevat liesituulettimen aukkoihin, siirrä sitä vasemmalle. Huomio.: Kaikkien kielekkeiden täytyy olla paikallaan.

- Taputa etukehystä oikealta vasemmalle työkalulla (vasara) kunnes se tulee paikalleen. Sen vahingoittumisen välttämiseksi voidaan käyttää esinettä (sopivan kokoista puupalaa) vasaran ja etukehyksen välissä.

- Vie liikkuva osa vakioasentoon, katso ohjeet kappaleesta Käyttö.

• Avaa liesituulettimen paneeli (Katso kappaletta Käyttö).
- Poista 2 liimanauhaa, jotka pitävät paneelia paikallaan kuljetuksen aikana.

Painike	Toimint	Merkkivalopainil
A	Painike oimii vain kun paneeli on at
	Lyhyt painallus = Sytyttää /sammuttaa valot suurimmalla kirkkaudell:
	2 sekunnin painallus Sytyttää/sammutta pikkuvalon.
B	Toimii vain kunaneeli on aukLyhyt painallus = Aktivoi/Poistaa käytöstä ajastuksen, moottorin painike palavat.valaistusjärjestelmän automaattinen sammutus 30 minuutin kuluttua mistä tahansa nopeudesta. Poistetaan toiminnasta painamalla samaa painiketta, sammuttamalla moottori tai sulkemalla paneeli.	Merkkivalopainike B ja valitun nopeuden
	Toimii paneclin ollessa kiinni tai a2 sekunnin painallus = Suodattimien hälytyksen ollessa toiminnas kuittaa hälytyksen, kaikki LEDit ovat 3 vilkkuu. Ilmoitukset ovat näkyvissä vain moottorin ollessa sammutettu.	Merkkivalopainikea laa:Asoittaa, että metalliset rasvasuodattimet täyty pestä. Hälytys käynnistyy liesituulettimen käyttötunnin jälkeen.Merkkivalopainike vilkkuu:Osoittaa, että aktivihiilisuodattimet täytyy vaihtaa ja metalliset rasvasuodattimet täyty pestä. Hälytys käynnistyy liesituulettimen käyttötunnin jälkee
C	Toimii vain kunaneeli on aukiLyhyt pinallus ≠Aktivoi neljännen nopeuden	Merkkivalopainikea laa
	Toimii vain kunaneeli on auki2 sekunnin painallus = Aktivoi/poistaa käytöstä tehonopeuden.Nopeus on ajastettu 6 minuutiksi. Tämän ajan kuluttua järjestelmä palaa aiemmin asetettuun nopeuteen.Poistetaan toiminnasta painamalla samaa painiketta, sammuttamalla moottori tai sulkemalla paneeli.	Merkkivalopainike vilkk
D	Toimii vain kunaneeli on aul.Aktivoikolmannen nopeuden.	Merkkivalopainikea laa
E	Toimii vain kunaneeli on aulAktivoi/poistaa käytösttoisen nopeuden	Merkkivalopainikea laa
	Toimii paneelin ollessa kiinni tai auki kun nori ja valot = Of4 sekunnin painallus = Aktivoi/poistaa käytöstä painikelukituksen	Kaikki merkkivalopainikkeet vilkkuvat 2 kertukituksen aikana merkkivalopainikkeetsyttyvät järstyksessä
F	Toimii vain kunaneeli on aukLyhyt painallus = Aktivoi/poistaa käytensimmäisen nopeuden	Merkkivalopainikea laa
	Paneeli auki tai kiin2 sekunnin painallus = Aktivoi/poistaa käytöstä aktivihiilisuodattimen hälytyksen kun moottori on pois toiminna eikä suodattimien hälytys ole käynnistynyt.	2 merkkivalopainikkeen B vilkutusta = Aktivihiilisuodattimien hälytys aktivoituästa merkkivalopainikkeen B vilkutus = Aktivihiilisuodattimien hälytys poistettu käytöstä
G	Paneeli aukLyhyt painllus -Sammuttaa moottorin	Merkkivaopainike sammu
	Paneeli auki tai kiir2 sekunnin painallus moottori ja valot pois päältä = Aktivoi/poistä käytöstä kaukosäätimen.	2 merkkivalopainikkeide G + F vilkutusta :Kaukosäädin käytössä1 merkkivalopainikkeiden G + F vilkutus = Kaukosäädin pois käytöstä
H	Paneeli auki -Sulkee paneelija sammuttaa valon ja motorin.Paneeli kiinni = Avaa paneelin ja kytkee valon ja moottorin.Huomio:Jos paneeli jostain syystä on raollaan, painiketta painamalla se päättää aval- tai sulkemislkkeen

KAUKOJOHJAIN (LISÄVARUSTE)

Tätä laitetta voidaan ohjata kauko-ohjaimella, joka toimii 3 V paristolla, tyyppi CR2032 (ei kuulu toimitukseen).

• Älä laita kauko-ohjainta lämmönlähteiden lähelle.
• Älä jätä paristoja luontoon vaan laita ne asianmukaisiin keräysastioihin.

Käyttöpaneeli Jb Kaukosäädin

Huomio.: Kaukosäätimen vastaanotin on aluksi pois käytöstä. Sen aktivoimista varten katso kappaletta Käyttö.

		Moottori	Paneeli kiinni:Käynnistää moottorin ensimmäisellä nopeudella ja valot suurimmalla teholla.Paneeli auki:Lyhyt painallus: Moottori On / OffKun painiketta painetaan 2 sekunnin ajan: Sulkee paneelin ja valot ja moottori = Off
		-	-
		-	-
		Valo	Vain kun paneeli on auki:Lyhyt painallus: Valo On / OffKun painiketta painetaan 2 sekunnin ajan: Pikkuvalo On / Off
		Teho	Vain kun paneeli on auki:Aktivoi tehonopeuden
		Ajastus	Vain kun paneeli on auki:Aktivoi toiminnon Ajastus
+		-	Vain kun paneeli on auki:Lisää käyttönopeutta jokaisella painalluksella.
		-	Vain kun paneeli on auki:Alentaa käyttönopeutta jokaisella painalluksella.

Comfort Panelin puhdistus

• Avaa Comfort Panel vetämällä sen yläosasta.
• Irrota paneeli liesituulettimen rungosta.
• Comfort panelia ei saa pestä astianpesukoneessa.
• Puhdista se ulkopuolelta kostealla liinalla ja neutraalilla pesunesteellä.
• Puhdista se myös sisäpuolelta kostealla liinalla ja neutraalilla pesuaineella, älä käytä märkiä liinoja tai sieniä äläkä vesisuihkua. Älä käytä hankaavia aineita.
• Kun toimenpiteet on tehty, paneeli paikalleen ja sulje paneeli.

Metalliset rasvasuodattimet

Ne voidaan pestä astianpesukoneessa. Ne täytyy pestä kun painikkeen B merkkivalo palaa tai vähintään 2 käyttökuukauden välein tai useammin, jos niitä käytetään paljon.

Hälytyksen kuittaus

• Sammuta valo ja imumoottori.
• Paina painiketta B 2 sekunnin ajan:

Suodattimien puhdistus

• Avaa paneeli (Katso kappaletta Käyttö).
  • Vedä Comfort Panel auki.
• Poista suodattimet yksi kerrallaan työntämällä niitä ryhmän takaosaan päin ja vetämällä samalla alas.
• Pese suodattimet, mutta varo, ettet taita niitä. Anna niiden kuivua ennen kuin laitat ne takaisin paikoilleen. (Mahdollinen suodattimen pinnan värin muuttuminen ajan myötä ei vaikuta sen toimintatehoon.)
• Asenna ne paikoilleen niin että kahva on näkyvissä ulkopuolella.
• Sulje Comfort panel.

Voidaan pestä astianpesukoneessa, puhdistettava kun painike B vilkkuu tai vähintään 4 kuukauden välein tai useammin, jos käyttö on jatkuvaa. Toiminta taataan enintään 5 puhdistuksen jälkeen ennen vaihtoa. Hälytys tapahtuu vain imumoottorin ollessa toiminnassa, jos hälytys on aktivoitu.

Hälytyksen aktivoiminen

• Liesituulettimien suodatinversiossa suodattimien täyttymisen hälytys täytyy aktivoida asennusvaiheessa tai myöhemmin.
• Sammuta valo ja imumoottori.
• Paina painiketta F 2 sekunnin ajan:
• 2 painikkeen B vilkutusta - Aktiivihiilisuodattimen hälytys on AKTIVOITU.
• 1 painikkeen B vilkutus - Aktiivihilisuodattimen hälytys on POISTETTU KÄYTÖSTÄ.

AKTIIVIHIILIHAJUSUODATTIMEN VAIHTAMINEN

Hälytyksen kuittaus

• Sammuta valo ja imumoottori.
• Paina painiketta B 2 sekunnin ajan.

Suodattimen vaihtaminen

• Irrota Comfort panel.
• Poista metalliset rasvasuodattimet.
• Poista rasvasuodattimesta metallisuodattimien pidike ja puhdista täyttynyt aktiivihilihajusuodatin.
• Asenna puhdistettu aktiivihiiilihajusuodatin paikalleen ja kiinnitä se rasvasuodattimeen metallisuodattimien pidikkeellä.
• Asenna paikoilleen metalliset rasvasuodattimet.
• Sulje Comfort panel.

Valaistus

- Vaihtoa varten ota yhteys huoltopalveluun ("Hankintaa varten ota yhteys huoltopalveluun").
