Merkki	Faber
Malli	Heaven 2.0 120 X Plus
Tuotetyyppi	Liesituuletin
Kategoria	Koristeellinen savupiippu liesituuletin
Leveys	120 cm
Minimi turvaetäisyys	650 mm keittotason yläpuolella
Poistoputken halkaisija	vähintään 120 mm
Sähköliitäntä	220-240 V ~ 50/60 Hz
Moottorin teho (arvioitu)	300 W
Valaistus	Valkoinen LED, luokka 1M, optinen teho enintään 7 μW
Moottorin nopeudet	4 nopeutta (1, 2, 3, ajastettu tehostus 6 min)
Viive-toiminto	Viivästetty sammutus 30 minuutin kuluttua
Kaukosäädin	Sisältyy (AAA-paristot eivät sisälly)
Rasvasuodattimet	Metalliset, konepestäviä, kyllästyshälytys 100 tunnin jälkeen
Aktiivihiilisuodatin	Ei pestävä, vaihto 4 kuukauden välein, hälytys 200 tunnin jälkeen
Asennustyyppi	Poisto tai kierto hiilisuodattimen kanssa
Nettopaino (arvioitu)	Noin 20 kg
Suojausluokka	Luokka I (maadoitus pakollinen)
Melutaso (arvioitu)	55-65 dB(A) nopeudesta riippuen
Huolto	Puhdista rasvasuodattimet 2 kuukauden välein, vaihda hiilisuodatin 4 kuukauden välein, puhdista ulkopinta kostealla liinalla
Turvallisuus	Tehostusnopeuden automaattinen sammutus 6 min jälkeen, viive-toiminto, älä liekitä liesituulettimen alla
Huoltopalvelu	Ota yhteyttä huoltopalveluun LEDien vaihtoa varten

Usein kysytyt kysymykset - Heaven 2.0 120 X Plus FABER

Mikä on rasvasuodattimien puhdistusväli?

Rasvasuodattimet on puhdistettava 2 kuukauden välein (tai useammin, jos käyttö on intensiivistä). Kiinteä S1-LED merkitsee, että ne on pestävä 100 käyttötunnin jälkeen. Ne ovat konepestäviä.

Kuinka suodattimien kyllästyshälytys nollataan puhdistuksen jälkeen?

Sammuta valaistus ja moottori, paina sitten T3-painiketta vähintään 3 sekunnin ajan. LED vilkkuu kolme kertaa vahvistaakseen nollauksen.

Milloin aktiivihiilisuodatin on vaihdettava?

Aktiivihiilisuodatinta ei voi pestä eikä regeneroida. Se on vaihdettava noin 4 kuukauden välein tai useammin, jos käyttö on intensiivistä. S1-LED vilkkuu 200 käyttötunnin jälkeen ilmoittaakseen vaihdon tarpeesta.

Kuinka viivästetty sammutus (Delay) aktivoidaan?

Paina T1-painiketta noin 3 sekunnin ajan. Viive-toiminto pysäyttää moottorin ja valaistuksen automaattisesti 30 minuutin kuluttua. T1-LED vilkkuu. Tämä toiminto ei ole käytettävissä tehostus- tai 24h-tilassa.

Mikä on turvaetäisyys liesituulettimen ja keittotason välillä?

Minimi turvaetäisyys on 650 mm. Jos kaasukeittotason ohjeissa on suurempi etäisyys, noudata sitä.

Kuinka kaukosäädintä käytetään?

Kaukosäädin toimii LR03-AAA-paristoilla (eivät sisälly). Sen avulla voidaan kytkeä moottori päälle/pois, säätää nopeuksia (+/-), aktivoida tehostusnopeus, viive-toiminto ja valaistus. Kaukosäätimen pariliitos: pidä T4-painiketta painettuna 5 sekunnin ajan (LED vilkkuu 2 kertaa). Pariliitoksen purkaminen: sama toimenpide (LED vilkkuu 1 kerran).

Voiko käyttäjä vaihtaa LED-lamput?

Ei, LEDit ovat luokkaa 1M, eikä niitä saa tarkkailla optisilla instrumenteilla. Ota yhteyttä Faberin huoltopalveluun vaihtoa varten.

Mikä on poistoputken halkaisija?

Poistoputken halkaisijan on oltava vähintään 120 mm. Reitin tulee olla mahdollisimman lyhyt parhaan tehokkuuden saavuttamiseksi.

Voidaanko liesituuletin asentaa kiertoilmatilassa?

Kyllä, tämä liesituuletin voi toimia poisto- tai kiertoilmatilassa aktiivihiilisuodattimella (ei sisälly). Kiertoilmatilassa aktivoi hiilisuodattimen kyllästyshälytys pitämällä T2-painiketta painettuna 5 sekuntia (moottori ja valaistus sammutettuna).

Kuinka liesituulettimen ulkopinta puhdistetaan?

Käytä kosteaa liinaa ja neutraalia nestemäistä pesuainetta. Älä koskaan käytä märkiä liinoja, sieniä, vesisuihkuja tai hankaavia aineita. Toimi samoin paneelin sisäpuolella.

KÄYTTÖOHJE Heaven 2.0 120 X Plus FABER

Varoitus! Ennen kuin aloitat asennuksen, lue käyttöohjeen sisältämät turvallisuusohjeet.

DA INSTALLATIONSVEJLEDNING

Käyttöohjeet koskevat useampia laitemalleja. On siis mahdollista, että niissä on sellaisten yksittäisten ominaisuuksien kuvauksia, joita ei sinun laitteessasi ole.

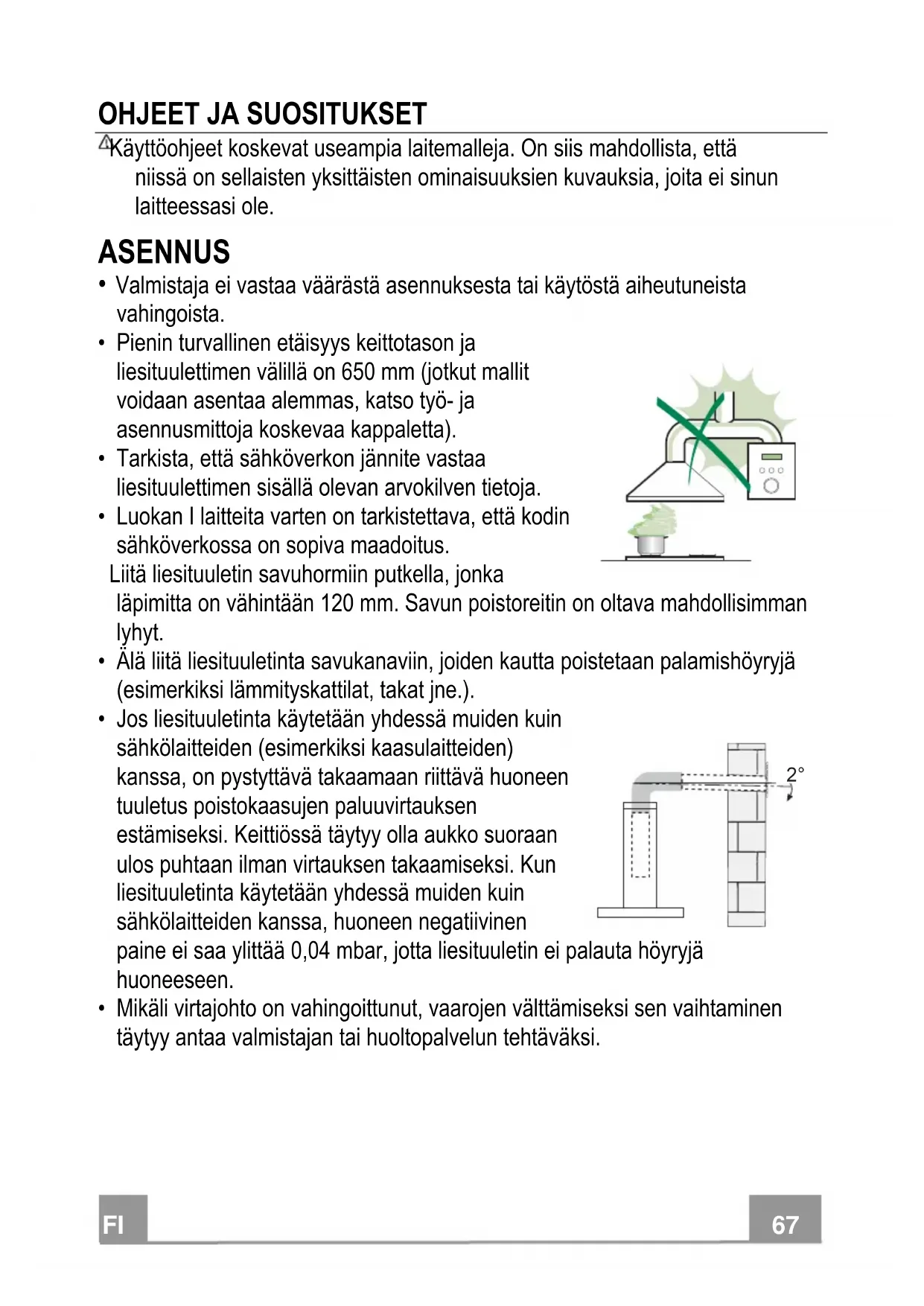

ASENNUS

• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.
• Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus.

Liitä liesituuletin savuhormiin putkella, jonka

läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.

• Älä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystyttävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Keittiössä täytyy olla aukko suoraan ulos puhtaan ilman virtauksen takaamiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen

paine ei saa ylittää 0,04 mbar, jotta liesituuletin ei palauta höyryjä huoneeseen.

2°

- Mikäli virtajohto on vahingoittunut, vaarojen välttämiseksi sen vaihtaminen täytyy antaa valmistajan tai huoltopalvelun tehtäväksi.

• Jos kaasukäyttöisen keittotason asennusohjeet määräävät, että etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava. Kaikkia ilman poistoa koskevia määräyksiä on noudatettava.
• Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.
  Varoitus: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.
• Liitä liesituuletin sähköverkkoon asentamalla kaksinapainen kytkin, jonka koskettimien väli on vähintään 3 mm.

KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön, keittiön hajujen poistamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toiminnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
• Rasvakeittimiä on valvottava jatkuvasti käytön aikana: ylikuumentunut öljy voi syttyä palamaan.
• Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
• Alle 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat

ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvontaa.

- “HUOMIO: Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana”.

HUOLTO

• Sammuta laite tai kytke se irti sähköverkosta ennen minkään puhdistus- tai huoltotoimenpiteen aloittamista.
• Puhdista ja/tai vaihda suodattimet määrätyn ajan kuluttua (tulipalovaara).
• Rasvasuodattimet täytyy puhdistaa aina 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon. Ne voidaan pestä astianpesukoneessa.
• Aktiivihilisuodattimia ei voi pestä eikä regeneroida, ne täytyy vaihtaa noin 4 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon.
• "Jos laitetta ei puhdisteta ohjeiden mukaisesti, on olemassa tulipalovaara".
• Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.

Merkki — tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

Mitat

Liesituulettimen kiinnittäminen

- Mikäli katto ei ole kiinnityskohdassa riittävän tukeva, asentajan täytyy vahvistaa sitä laatoilla ja vastalaatoilla, jotka kiinnitetään rakenteellisesti lujiin osiin.

SÄHKÖLIITÄNTÄ

- Liitä liesituuletin sähköverkkoon asentamalla kaksinapainen kytkin, jonka koskettimien väli on vähintään 3 mm.

S1 L T1T2T3T4 2 3 I S1 F ① L T1T4 2 3 I T2 T3 S1 F ① L 2 3 I T 3 T2T1T4

Käyttöpaneeli

Painike	Merkkivalo Toiminto
L	- Sytyttää/sammuttaa valot suurimmalla kirkkaudella.
	Jos pidät painiketta painettuna 2 sekuntia, sytyttää/sammuttaa himmeän valaistuksen.
T1	Kiinteä	Käynnistää/sammuttaa moottorin ensimmäisellä nopeudella.
	Vilkkuva	Ajustustoiminto:Jos pidät painiketta painettuna noin 3 sekuntia, se aktivoi/poistaa käytöstä ajatustoiminnon (moottorin, puhaltimien ja valon automaattinen sammuminen 30 min. kuluttua).Ei käytettävissä kun tehonopeus tai 24h on toiminnassa.
T2	Kiinteä Käynnistää moottorin toisella nopeudella.
	Jos pidät painiketta painettuna noin 5 sekuntia kun kaikki toiminnot (moottori ja valo) on sammutettu, aktivoituu aktiivihiilisuodattimen hälytys ja vastaava merkkivalo vilkkuu kaksi kertaa.Se poistetaan käytöstä painamalla painiketta uudelleen 5 sekunnin ajan, vastaava merkkivalo vilkkuu kerran.
T3	Kiinteä	Käynnistää moottorin kolmannella nopeudella.
		Jos pidät painiketta painettua noin 3 sekuntia kun kaikki toiminnot (moottori ja valo) on sammutettu, tapahtuu kuittaus ja merkkivalo S1 vilkkuu kolme kertaa.
T4	Kiinteä	Käynnistää moottorin TEHONOPEUDELLA.Nopeus on ajastettu 6 minuutin ajaksi. Kun aika on kulunut järjestelmä palaa automaattisesti aikaisemmin valitulle nopeudelle. Jos käynnistät toiminnon moottorin ollessa sammutettu, määrätyn ajan kuluttua laite palaa tapaan OFF.
		Jos pidät painiketta painettuna 5 sekunnin ajan, kaukosäädin aktivoituu ja sen merkkivalo vilkkuu kaksi kertaa.Jos pidät painiketta painettuna 5 sekunnin ajan, kaukosäädin poistuu käytöstä ja sen merkkivalo vilkkuu vain kerran.
S1	Kiinteä	Osoittaa metallisten rasvasuodattimien täyttymisen hälytyksen. Suodattimet täytyy pestä. Hälytys käynnistyy liesituulettimen 100 käyttötunnin jälkeen. (Kuittaus, katso kappaletta Huolto)
	Vilkkuva	Osoittaa aktivoituessaan aktiivihiilihajusuodattimen täyttymisen hälytyksen. Suodatin täytyy vaihtaa ja metalliset rasvasuodattimet täytyy pestä. Aktiivihiilihajusuodattimen täyttymisen hälytys käynnistyy liesituulettimen 200 käyttötunnin jälkeen. (Aktivointi ja kuittaus, katso kappaletta Huolto)

Kaukosäädin

Tätä laitetta voidaan ohjata kaukosäätimellä joka toimii alkali/sinkki-hiiliparistoilla 1,5 V tyyppi standard LR03-AAA (eivät kuulu toimitukseen).

• Älä laita kaukosäädintä lämmönlähteiden lähelle.
• Älä jätä paristoja luontoon, vaan laita ne asianmukaiseen ke-räysastiaan.

Käyttöpaneeli - Kaukosäädin

	Moottori Moottorin On / Off.
-	Alentaa käyttönopeutta jokaisella painalluksella.
+	Lisää käyttönopeutta jokaisella painalluksella.
i	Teho Aktivoi tehonopeuden
∅	Ajastus	Aktivoi / poistaa käytöstä toiminnon Ajastus
	Valo Valo	On / Off
		Painikkeen painaminen 2 sekunnin ajan muuttaa valon kirkkautta.

Paneelin avaaminen

• Vedä paneeli auki.
• Puhdista se ulkopuolelta kostealla liinalla ja neutraalilla pesunesteellä.
• Puhdista se myös sisäpuolelta kostealla liinalla ja neutraalilla pesuaineella, älä käytä märkiä liinoja tai sieniä äläkä vesisuihkua. Älä käytä hankaavia aineita.

Metalliset rasvasuodattimet

Ne voidaan pestä astianpesukoneessa. Ne täytyy pestä kun merkkivalo S1 syttyy tai vähintään 2 käyttökuukauden välein tai useammin, jos niitä käytetään paljon.

SUODATTIMIEN PUHDISTUS

Hälytyksen kuittaus

• Sammuta valo ja imumoottori.
- Paina painiketta T3 ainakin 3 sekunnin ajan, kunnes led vilkkuu kolme kertaa.

Suodattimien puhdistus

• Avaa paneelit.
• Poista suodatin työntämällä sitä ryhmän takaosaan päin ja vetämällä samalla alas.
• Pese suodatin varoen taivuttamasta sitä ja anna sen kuivua ennen kuin laitat sen paikalleen (suodattimen väri voi ajan myötä muuttua, mutta se ei vaikuta tehoon).
• Asenna se paikalleen niin että kahva on näkyvissä ulkopuolella.
• Sulje paneelit.

Suodatinta ei voi pestä eikä uudistaa, se täytyy vaihtaa kun merkkivalo S1 vilkkuu tai vähintään 4 kuukauden välein. Hälytys tapahtuu vain imumoottorin ollessa toiminnassa, jos hälytys on aktivoitu.

Hälytyksen aktivoiminen

• Liesituulettimien suodatinversiossa suodattimien täyttymisen hälytys täytyy aktivoida asennusvaiheessa tai myöhemmin.
  • Sammuta valo ja imumoottori.
• Paina painiketta T2 ainakin 5 sekunnin ajan, kunnes led vilkkuu kaksi kertaa.

VAIHTO

Hälytyksen kuittaus

• Sammuta valo ja imumoottori.
- Paina painiketta T3 ainakin 3 sekunnin ajan, kunnes led vilkkuu kolme kertaa.

Suodattimen vaihtaminen

• Avaa paneelit.
• Irrota rasvasuodatin.
• Poista käytetyt aktiivihiiilihajusuodattimet kuten kuvassa (A).
• Asenna paikoilleen uudet suodattimet kuten kuvassa (B).
  • Laita paikoilleen rasvasuodatin.
• Sulje paneelit.

Huomio: Tässä laitteessa on valkoinen LED-valo, luokka 1M vastaa normia EN 60825-1: 1994 + A1:2002 + A2:2001; suurin valoteho @439nm: 7μW. Älä katso suoraan optisilla välineillä (kiikari, suurennuslasi....).

- Vaihtoa varten ota yhteys huoltopalveluun. ("Hankintaa varten ota yhteys huoltopalveluun").
