Heaven 2.0 120 X Plus - Köksfläkt FABER - Gratis bruksanvisning och manual

Varumärke	Faber
Modell	Heaven 2.0 120 X Plus
Produkttyp	Köksfläkt
Kategori	Dekorativ skorstensfläkt
Bredd	120 cm
Minsta säkerhetshöjd	650 mm ovanför kokplattan
Diameter på frånluftsrör	minst 120 mm
Elektrisk strömförsörjning	220-240 V ~ 50/60 Hz
Motoreffekt (uppskattad)	300 W
Belysning	LED vit, klass 1M, maximal optisk effekt 7 μW
Motorhastigheter	4 hastigheter (1, 2, 3, Intensiv timer 6 min)
Fördröjningsfunktion	Fördröjd avstängning efter 30 minuter
Fjärrkontroll	Ingår (AAA-batterier medföljer ej)
Fettfilter	Metalliska, diskmaskinssäkra, mättnadsalarm efter 100 h
Aktivt kolfilter	Ej tvättbart, byte var 4:e månad, alarm efter 200 h
Installationstyp	Frånluft eller recirkulation med kolfilter
Nettovikt (uppskattad)	Cirka 20 kg
Skyddsklass	Klass I (jordning obligatorisk)
Ljudnivå (uppskattad)	55-65 dB(A) beroende på hastighet
Underhåll	Rengör fettfiltren varannan månad, byt kolfilter var 4:e månad, rengör utsidan med en fuktig trasa
Säkerhet	Automatisk avstängning av intensivhastighet efter 6 min, fördröjningsfunktion, flambera inte under fläkten
Kundservice	Kontakta kundservice för byte av LED

Vanliga frågor - Heaven 2.0 120 X Plus FABER

Vilken är rengöringsintervallen för fettfiltren?

Fettfiltren måste rengöras var 2:e månad (eller oftare vid intensiv användning). Den fasta S1-lampan indikerar att de måste tvättas efter 100 timmars drift. De är diskmaskinssäkra.

Hur återställer man filtrens mättnadsalarm efter rengöring?

Stäng av belysning och motor, tryck sedan på knappen T3 i minst 3 sekunder. Lampan blinkar tre gånger för att bekräfta återställningen.

När ska det aktiva kolet bytas?

Det aktiva kolfiltret kan inte tvättas eller regenereras. Det måste bytas ungefär var 4:e månad, eller oftare vid intensiv användning. S1-lampan blinkar efter 200 timmars drift för att signalera byte.

Hur aktiverar man fördröjningsfunktionen (Delay)?

Tryck på knappen T1 i cirka 3 sekunder. Fördröjningsfunktionen stoppar automatiskt motor och belysning efter 30 minuter. Lampan T1 blinkar. Denna funktion är inte tillgänglig i intensiv- eller 24h-läge.

Vilken är säkerhetshöjden mellan fläkten och spisen?

Minsta säkerhetsavstånd är 650 mm. Om din gasspis instruktion anger ett större avstånd, följ det.

Hur använder man fjärrkontrollen?

Fjärrkontrollen fungerar med LR03-AAA-batterier (medföljer ej). Den kan starta/stoppa motorn, justera hastigheter (+/-), aktivera intensivhastighet, fördröjningsfunktion och belysning. För att para ihop fjärrkontrollen, håll ned knappen T4 i 5 sekunder (lampan blinkar 2 gånger). För att avparas, samma procedur (blinkar 1 gång).

Kan LED-lamporna bytas av användaren?

Nej, LED är av klass 1M och får inte betraktas med optiska instrument. För byte, kontakta Faber kundservice.

Vilken diameter har frånluftsröret?

Frånluftsröret måste ha en minsta diameter på 120 mm. Ledningen bör vara så kort som möjligt för optimal effektivitet.

Kan fläkten installeras i recirkulationsläge?

Ja, denna fläkt kan fungera i frånlufts- eller recirkulationsläge med ett aktivt kolfilter (ingår ej). I recirkulationsläge aktiverar du kolfiltrets mättnadsalarm genom att hålla ned knappen T2 i 5 sekunder (motor och belysning avstängda).

Hur rengör man fläktens utsida?

Använd en fuktig trasa och ett neutralt flytande rengöringsmedel. Använd aldrig våta trasor, svampar, vattenstrålar eller slipande produkter. För insidan av panelen, gör samma sak.

BRUKSANVISNING Heaven 2.0 120 X Plus FABER

Varning! Läs säkerhetsanvisningarna i bruksanvisningen innan du fortsätter med installationen.

NO INSTALLASJONSVEILEDNING

Bruksanvisningen refererar till olika modeller av denna apparat. Med anledning av detta kan det finnas beskrivningar av enskilda egenskaper som inte gäller den specifika apparaten.

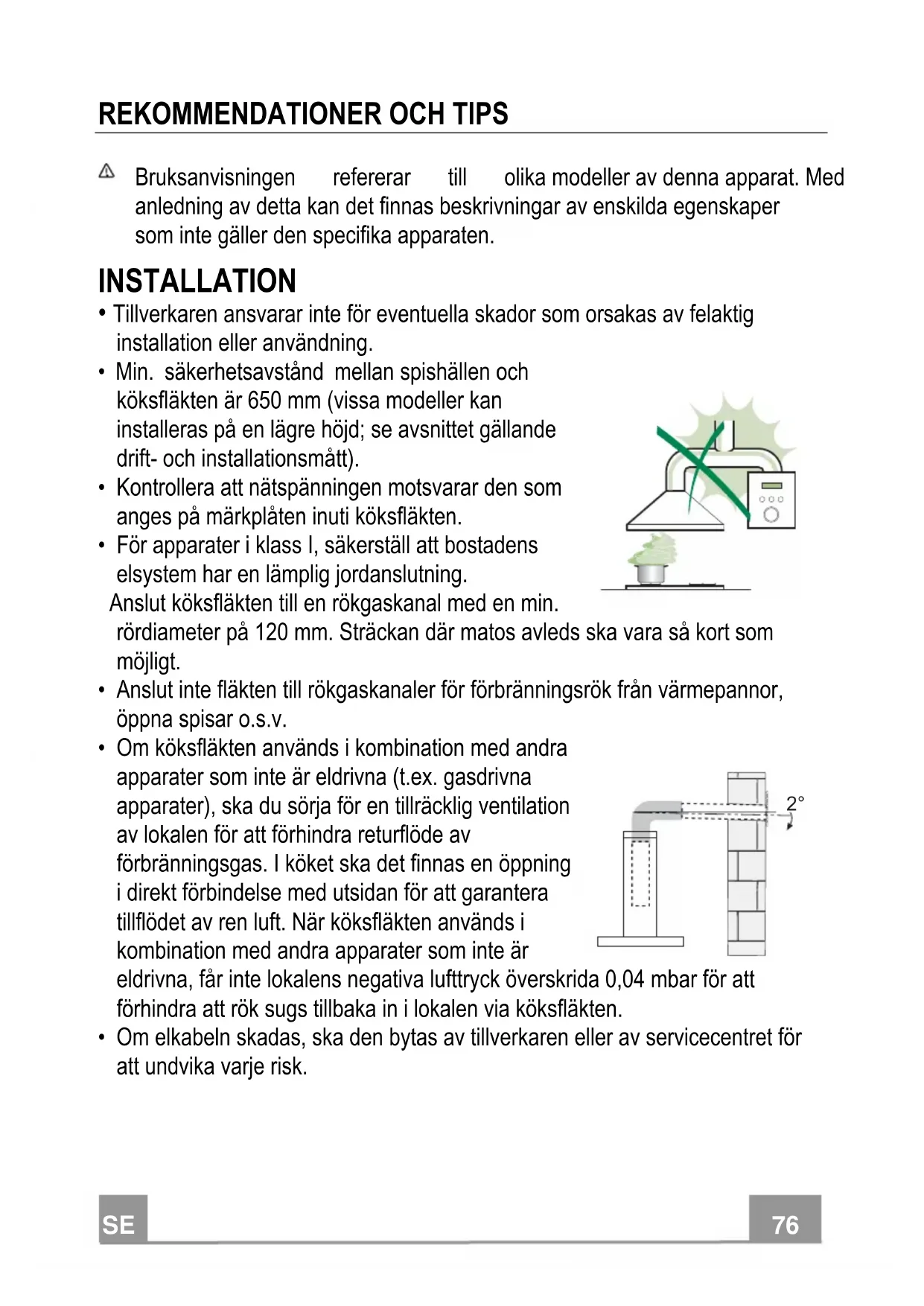

INSTALLATION

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.

Anslut köksfläkten till en rökgaskanal med en min.

rördiameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.

• Anslut inte fläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för en tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. I köket ska det finnas en öppning i direkt förbindelse med utsidan för att garantera tillflödet av ren luft. När köksfläkten används i kombination med andra apparater som inte är

eldrivna, får inte lokalens negativa lufttryck överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.

2°

- Om elkabeln skadas, ska den bytas av tillverkaren eller av servicecentret för att undvika varje risk.

• Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, måste det beaktas. Följ gällande lagstiftning angående utsugning av luft.
• Använd endast skruvar och beslag som är lämpliga för köksfläkten.

Obs! Om det inte installeras skruvar och fästanordningar som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

- Anslut köksfläkten till elnätet genom att använda en tvåpolig brytare som har min. 3 mm kontaktavständ.

ANVÄNDNING

• Köksfläkten har uteslutande konstruerats för hushållsbruk, för att avlägsna matos i köket.
• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.
• Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång.
• Justera lågans styrka så att den endast berör kokkärlets botten och inte slickar utmed dess sidor.
• Fritöserna ska kontrolleras hela tiden under användningen. Den överhettade oljan kan ta eld.
• Flambera inte under köksfläkten. Det finns risk för eldsvåda.
• Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller

mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn av en vuxen.

- WARNING! De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

UNDERHÅLL

• Stäng av eller frånkoppla apparaten från elnätet före rengöring eller underhåll.
• Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk).
• Fettfiltren ska rengöras varannan månad eller oftare vid intensiv användning. De kan diskas i diskmaskin.
• Det aktiva kolfiltret kan varken diskas eller regenereras. Filtret ska bytas cirka var 4:e månad eller oftare vid intensiv användning.
• "Det föreligger brandrisk om rengöringen inte utförs enligt instruktionerna."
• Rengör köksfläkten med en fuktig trasa och ett neutralt flytande rengöringsmedel.

Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndigheter, sophämtningstjänsten eller affären där du köpte apparaten.

Mått

Fastsättning Spiskåpa

- Hur som helst om innertaket inte är tillräckligt starkt i upphängningspunkten, ska installatören se till att förstärka den med lämpliga plattor och motplattor förankrade i strukturmässigt motständskraftiga delar.

ELEKTRISK ANSLUTNING

- Anslut köksfläkten till eluttaget och installera en tvåpolig brytare med en öppning på minst 3 mm emellan kontakterna.

S1 L T1T2T3T4 S1 F ① 2 3 I L T1T4 T2 T3 S1 F ① 2 3 I L T 3 T2T1T4

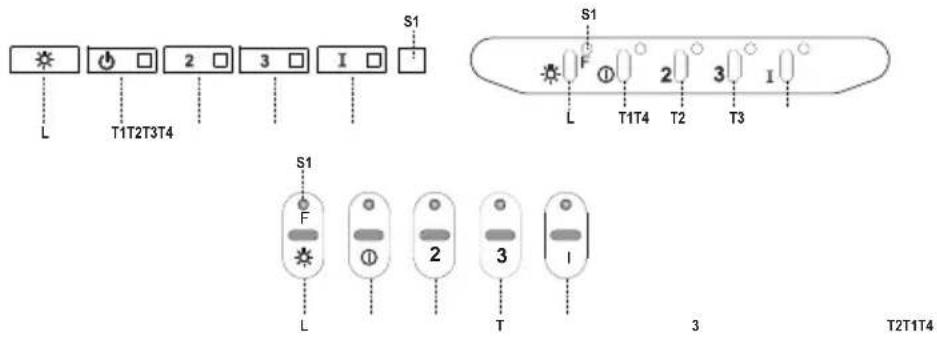

Kontrollpanel

Knapp	Lysdiod	Funktion
L	- Tänder och släcker belysningen med max. intensitet.
	Tryckt i cirka	2 sekunder tänder/släcker den belysningen med reducerad intensitet.
T1	Fast Slår på/stänger av motorn på den första hastigheten.
	Blinkande	Funktion Delay:Genom att hålla knappen intryckt i cirka 3 sekunder aktiveras/avaktiveras funktionen Delay (den automatiska avstängningen försenad med 30' av motorn, fläktarna och belysningen).Kan inte aktiveras när Intensiv och 24h är aktiverade.
T2	Fast Slår på motorn på den andra hastigheten.
		Genom att hålla knappen intryckt i cirka 5 sekunder, när alla belastningar är avstängda (Motor+Belysning), aktiveras larmet för filter med aktivt kol med dubbel blinkning.För att avaktivera det, trycker du på nytt på knappen i ytterligare 5 sekunder tills en enkel blinkning av tillhörande lysdiod visas.
T3	Fast Slår på motorn på den tredje hastigheten.
		Genom att hålla knappen intryckt i cirka 3 sekunder, när alla belastningar är avstängda (Motor+Belysning), utförs nollställningen och lysdioden S1 blinkar tre gånger.
T4	Fast Slår på motorn på den INTENSIVA hastigheten.Denna hastighet är tidsinställd på 6 minuter. Efter förfluten tid, återgår systemet automatiskt till den tidigare valda hastigheten. Om den har aktiverats med avstängd motor går systemet till läget OFF när tiden har förflutit.
		Genom att hålla den intryckt i 5 sekunder aktiveras fjärrkontrollen och samma lysdiod blinkar två gånger.Genom att hålla den intryckt i 5 sekunder avaktiveras fjärrkontrollen och tillhörande lysdiod blinkar en gång.
S1	Fast	Signalerar larmet för mättade metallfettfilter och nödvändigheten att diska dem. Larmet träder i funktion efter 100 timmar av effektivt arbete av köksfläkten. (Återställning, se avsnitt Underhåll)
	Blinkande	Signalerar, när det är aktiverat, larmet för mättat luktfilter med aktivt kol, som måste bytas. Även metallfettfiltren ska diskas. Larmet för mättat luktfilter med aktivt kol träder i funktion efter 200 timmar av effektivt arbete av köksfläkten. (Aktivering och återställning, se avsnitt Underhåll)

FJÄRRKONTROLL

Den här apparaten kan kontrolleras med en fjärrkontroll, driven med alkaliska zink-kol batterier på 1,5 V av standardtyp LR03-AAA (medföljer ej).

• Lägg inte fjärrkontrollen i närheten av värmekällor.
• Kasta inte batterier i naturen, lägg dem i de speciella behållarna.

	Motor On / Off motorn.
-	Sänker motorhastigheten vid varje tryck.
+	Ökar motorhastigheten vid varje tryck.
i	Intensiv Aktiverar intensivfunktionen
∅	Delay	Aktiverar/deaktiverar Delay funktionen
	Belysning	On / Off belysning
		Tryckt i 2 sekunder ändrar den intensiteten på belysningen.

Öppning av panel

• Öppna panelen genom att dra i den.
• Rengör den utvändigt med en fuktig trasa och neutralt rengöringsmedel.
• Rengör den även invändigt med en fuktig trasa och neutralt rengöringsmedel; använd inte våta trasor eller svampar, inte heller vattenstålar; använd inte slipmedel.

Filtren kan även diskas i diskmaskin, de ska diskas när lysdioden S1 tänds eller minst varannan månad cirka eller oftare vid speciellt intensiv användning.

RENGÖRING AV FILTER

Återställning av larmsignal

• Släck belysningen och stäng av utsugningsmotorn.
• Tryck på knappen T3 i minst 3 sekunder tills den tredubbla blinkningen av lysdioden som bekräftelse.

• Ta bort filtret, tryck det bakåt och dra det samtidigt nedåt.
• Diska filtret och undvik att böja det, och låt de torka innan du återmontera det (en eventuell färgförändring på filtrets yta, som kan inträffa med tiden, reducerar absolut inte filtrets effektivitet).
• Montera filtren på nytt. Se till att handtaget vänder mot den synliga utsidan.

Filtret kan inte diskas eller regenereras. Filtret ska bytas när lysdioden S1 blinkar eller minst var 4:e månad. Larmsignalen, om tidigare aktiverad, inträffar enbart när insugningsmotorn är aktiverad.

• På köksfläktarna i filtrerande version, ska larmet för mättade filter aktiveras vid installationsögonblicket eller därefter.
• Släck belysningen och stäng av utsugningsmotorn.
• Tryck på knappen T2 i 5 sekunder tills den dubbla blinkningen av lysdioden som bekräftelse.

BYTE

Återställning av larmsignal

• Släck belysningen och stäng av utsugningsmotorn.
• Tryck på knappen T3 i minst 5 sekunder tills den tredubbla blinkningen av lysdioden F som bekräftelse.

Byte av filter

• Öppna utsugningspanelen genom att dra i den.
  • Ta bort fettfiltret
• Avlägsna de mättade luktfiltren med aktivt kol, som angivet på figur (A).
• Montera de nya filtren, som angivet på figur (B).
• Montera det nya filtret genom att haka fast det i sätet.
• Återmontera fettfiltret och belysningsenheten.

Varning: Denna apparat är utrustad med ett vitt LED-ljus av klass 1M enligt normen EN 60825-1: 1994 + A1:2002 + A2:2001; max. avgiven optisk effekt@439nm: 7μW. Titta inte direkt med optiska instrument (ki-kare, förstoringsglas....).

- För byte kontakta servicecenter. ("För inköpet vänd dig till ett servicecentra").
