Marka	Faber
Model	Heaven 2.0 120 X Plus
Ürün tipi	Aspiratör
Kategori	Dekoratif şömine davlumbazı
Genişlik	120 cm
Minimum güvenlik yüksekliği	Pişirme yüzeyinin üzerinde 650 mm
Egzoz kanalı çapı	minimum 120 mm
Elektrik beslemesi	220-240 V ~ 50/60 Hz
Motor gücü (tahmini)	300 W
Aydınlatma	LED beyaz, sınıf 1M, maksimum optik güç 7 μW
Motor hızları	4 hız (1, 2, 3, 6 dakika zamanlanmış Yoğun)
Gecikme fonksiyonu	30 dakika gecikmeli kapatma
Uzaktan kumanda	Dahildir (AAA piller dahil değildir)
Yağ filtreleri	Metalik, bulaşık makinesinde yıkanabilir, 100 saat sonra doluluk alarmı
Aktif karbon filtre	Yıkanamaz, her 4 ayda bir değiştirilir, 200 saat sonra alarm
Montaj tipi	Dışarı atma veya karbon filtre ile devridaim
Net ağırlık (tahmini)	Yaklaşık 20 kg
Koruma sınıfı	Sınıf I (topraklama zorunludur)
Ses seviyesi (tahmini)	55-65 dB(A) hıza bağlı olarak
Bakım	Yağ filtrelerini her 2 ayda bir temizleyin, karbon filtreyi her 4 ayda bir değiştirin, dışını nemli bir bezle temizleyin
Güvenlik	Yoğun hızın 6 dakika sonra otomatik kapanması, Gecikme fonksiyonu, davlumbazın altında alevlendirme yapmayın
Satış sonrası hizmet	LED'lerin değiştirilmesi için müşteri hizmetlerine başvurun

Sık sorulan sorular - Heaven 2.0 120 X Plus FABER

Yağ filtrelerinin temizlik aralığı nedir?

Yağ filtreleri her 2 ayda bir (veya yoğun kullanımda daha sık) temizlenmelidir. S1 ledi yanar ve 100 saat çalışmadan sonra yıkanmaları gerektiğini belirtir. Bulaşık makinesinde yıkanabilir.

Temizlikten sonra filtre doluluk alarmı nasıl sıfırlanır?

Aydınlatma ve motoru kapatın, ardından T3 tuşuna en az 3 saniye basın. LED üç kez yanıp sönerek sıfırlamayı onaylar.

Aktif karbon filtre ne zaman değiştirilmelidir?

Aktif karbon filtre yıkanamaz ve geri kazanılamaz. Yaklaşık her 4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir. S1 ledi, 200 saat çalışmadan sonra yanıp sönerek değiştirme zamanını belirtir.

Gecikmeli kapatma (Delay) fonksiyonu nasıl etkinleştirilir?

T1 tuşuna yaklaşık 3 saniye basın. Gecikme fonksiyonu, motoru ve aydınlatmayı 30 dakika sonra otomatik olarak kapatır. T1 LED'i yanıp söner. Bu fonksiyon Yoğun veya 24h modunda kullanılamaz.

Davlumbaz ile ocak arasındaki güvenlik mesafesi nedir?

Minimum güvenlik mesafesi 650 mm'dir. Gazlı ocağınızın talimatları daha büyük bir mesafe belirtiyorsa, buna uyun.

Uzaktan kumanda nasıl kullanılır?

Uzaktan kumanda LR03-AAA pillerle (dahil değildir) çalışır. Motoru açma/kapama, hız ayarlama (+/-), yoğun hız, Gecikme fonksiyonu ve aydınlatma için kullanılır. Kumandayı eşleştirmek için T4 tuşuna 5 saniye basılı tutun (LED 2 kez yanıp söner). Eşleştirmeyi kaldırmak için aynı işlem (1 kez yanıp söner).

LED ampuller kullanıcı tarafından değiştirilebilir mi?

Hayır, LED'ler 1M sınıfıdır ve optik aletlerle incelenmemelidir. Değiştirme için Faber müşteri hizmetlerine başvurun.

Egzoz kanalının çapı nedir?

Egzoz kanalının çapı en az 120 mm olmalıdır. En iyi verim için kanal mümkün olduğunca kısa olmalıdır.

Davlumbaz devridaim modunda kurulabilir mi?

Evet, bu davlumbaz dışarı atma veya aktif karbon filtre (dahil değildir) ile devridaim modunda çalışabilir. Devridaim modunda, karbon filtre doluluk alarmını etkinleştirmek için (motor ve aydınlatma kapalıyken) T2 tuşuna 5 saniye basılı tutun.

Davlumbazın dışı nasıl temizlenir?

Nemli bir bez ve nötr sıvı deterjan kullanın. Asla ıslak bez, sünger, su püskürtme veya aşındırıcı ürünler kullanmayın. Panelin iç kısmı için de aynı işlemi yapın.

KULLANIM KILAVUZU Heaven 2.0 120 X Plus FABER

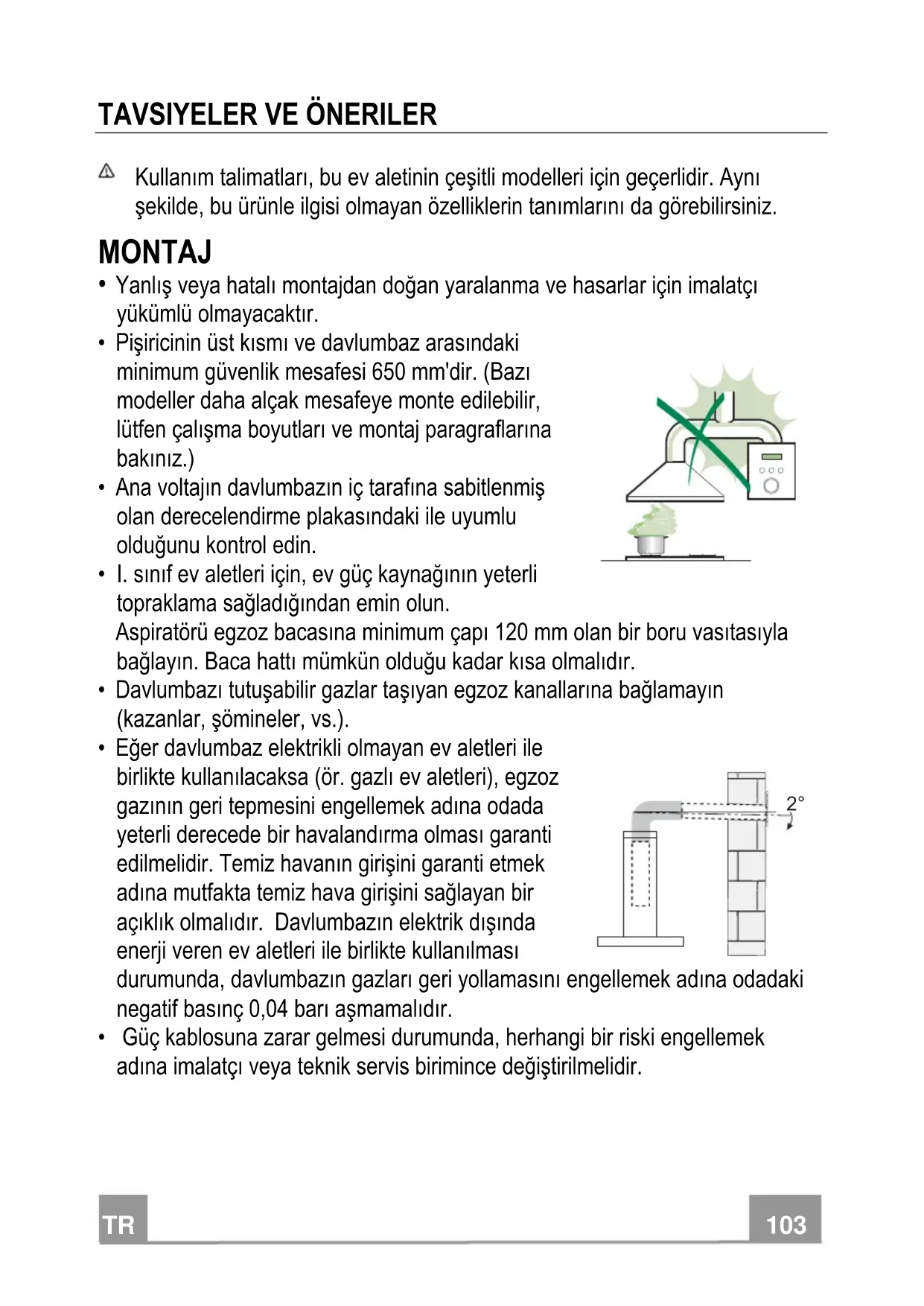

Uyarı! Montaj işlemine başlamadan önce, kullanma kılavuzundaki güvenlik bilgilerini okuyunuz.

Kullanım talimatları, bu ev aletinin çeşitli modelleri için geçerlidir. Aynı şekilde, bu ürünle ilgisi olmayan özelliklerin tanımlarını da görebilirsiniz.

MONTAJ

• Yanlış veya hatalı montajdan doğan yaralanma ve hasarlar için imalatçı yükümlü olmayacaktır.
• Pişiricinin üst kısmı ve davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir. (Bazı modeller daha alçak mesafeye monte edilebilir, lütfen çalışma boyutları ve montaj paragraflarına bakınız.)
• Ana voltajın davlumbazın iç tarafına sabitlenmiş olan derecelendirme plakasındaki ile uyumlu olduğunu kontrol edin.
• I. sınıf ev aletleri için, ev güç kaynağının yeterli topraklama sağladığından emin olun.

Aspiratörü egzoz bacasına minimum çapı 120 mm olan bir boru vasıtasıyla bağlayın. Baca hattı mümkün olduğu kadar kısa olmalıdır.

• Davlumbazı tutuşabilir gazlar taşıyan egzoz kanallarına bağlamayın (kazanlar, şömineler, vs.).
• Eğer davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazının geri tepmesini engellemek adına odada yeterli derecede bir havalandırma olması garanti edilmelidir. Temiz havanın girişini garanti etmek adına mutfakta temiz hava girişini sağlayan bir açıklık olmalıdır. Davlumbazın elektrik dışında enerji veren ev aletleri ile birlikte kullanılması

durumunda, davlumbazın gazları geri yollamasını engellemek adına odadaki negatif basınç 0,04 barı aşmamalıdır.

- Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adına imalatçı veya teknik servis birimince değiştirilmelidir.

• Gaz ocağının montaj talimatlarında yukarıda belirtilenden daha fazla bir mesafe belirtilmişse, buna dikkat edilmesi gerekir. Hava deşarımı ile ilgili yönetmeliklere uyulması gerekir.
• Davlumbazı desteklemek için sadece vida ve küçük parçalar kullanın. Uyarı: İşbu talimatlar uyarınca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikelerine yol açabilir.
• Davlumbazı, arasında en az 3mm irtibat mesafesi olan iki kutuplu bir anahtar vasıtasıyla cereyana bağlayın.

KULLANIM

• Davlumbaz mutfak kokularını gidermek adına ev kullanımı için tasarlanmıştır.
• Davlumbazı asla tasarlandığı amaçlar haricinde kullanmayın.
• Davlumbaz çalışırken altında boşuna yanan yüksek ateş asla bırakmayın.
• Ateş yoğunluğunu sadece tencere altında kalacak ve yanlardan taşmadığından emin olacak şekilde ayarlayın.

- Fritözler kullanım esnasında sürekli izlenmelidir: fazla ısınmış yağ, ateş alabilir.

- Davlumbaz altında flambe yapmayınız; yangın riski.

- Bu ev aleti, 8 yaş üstü çocuklar ve fiziksel, duyusal veya akli yetersizliği olan veya tecrübe ve

bilgi eksikliği olan kişilerce bu kişilerin güvenliğinden sorumlu olan kişilerin gözetimi altında veya ev aletinin kullanımı ile ilgili talimatlar kendilerine verildiği durumlarda kullanılabilir. Çocuklar, ev aleti ile oynamamalıdır. Temizleme ve bakım gözetimde olmadıklarında çocuklarca yapılmayacaktır.

- “ DİKKAT: Pişirme aletleri ile kullanıldıklarında temas edilebilir parçalar isinabilir.”

BAKIM

• Herhangi bir bakım işlemine başlamadan evvel ev aletini kapatın veya ana güç kaynağından fişini çekin.
• Belirlenmiş zaman sonunda filtreleri temizleyin ve/veya değiştirin (Yangın tehlikesi).
• Yağ filtreleri her 2 ayda bir veya yoğun kullanım olması durumunda daha sık olarak temizlenmelidir ve bulaşık makinesinde yıkanabilirler.
• Aktif karbon filtresi yıkanabilir değildir, yeniden kullanılamaz ve her 4 ayda bir veya yoğun kullanım olması durumunda daha sık olarak değiştirilmelidir.
• "Temizliğin talimatlara uygun olarak yapılmadığı durumlarda yangın riski vardır."
• Davlumbazı nemli bir bez ve nötr sıvı deterjanla temizleyin.

Ürün üstündeki veya paketindeki sembolü, bu ürünün evsel atık olarak değerlendirilmeyeceğinin göstergesidir. Elektrikli ve elektronik ekipmanın geri dönüşümü için uygun toplama noktasına teslim edilmelidir. Bu ürünün doğru şekilde bertaraf edildiğinden emin olarak, bu atık ürününün uygun olmayan şekilde işlenmesinden doğacak çevre ve insan sağlığı için potansiyel olumsuz sonuçların engellenmesine yardımcı olacaksınız. Bu ürünün geri dönüşümü ile ilgili daha detaylı bilgi için lütfen yerel yetkili ofisiniz, evsel atık bertaraf hizmeti veya ürünü satın aldığınız mağaza ile irtibata geçiniz.

Boyutlar

898,6 - 1198,6 498,6

470 302 127 Min.55-Max.75

87L7 - 107L7 303 65 232

302 303 184 127 Min55 · Max75 871.7 - 1171.7 898.6 · 1198.6 470 498.6

Davlumbaz Sabitlenmesi

- Askı noktasında tavanın yeterince sağlam olmadığı hallerde, montör buraya uygun sıkı bağlantı levha ve plakalar uygulamak suretiyle tavan sağlamlığını arttırma yoluna gitmelidir.

ELEKTRIK BAĞLANTISI

- Davlumbazı, temas noktaları arasında 3 mm açıklık olan çift kutuplu bir anahtar üzerinden elektrik şebekesine bağlayın.

S1 L T1T2T3T4 2 3 I S1 F ① L T1T4 2 3 I T2 T3 S1 F ① L 2 3 I T 3 T2T1T4

Kumanda Tablosu

Tuş	Led Fonksiyon
L	-	Işıkları maksimum aydınlıkta açar/kapatır.
		2 Saniye basılı tutulunca aydınlatma tesisatını düşük yoğunlukta açar/kapatır.
T1	Sabit	Motoru birinci hızda çalıştırır/kapatır.
	Flaşör	Delay fonksiyonu:Düğme yaklaşık 3 saniye basılı tutulunca, Delay fonksiyonunu aktif/devre dışı duruma getirilir (Motorun, fanların ve aydınlatmanın 30' gccikmeli otomatik kapanışı).Yoğunlukla veya 24 saat açık aktif olamaz.
T2	Sabit	Motoru ikinci hızda çalıştırır.
		Bütün yüklemeler (Motor+Işık) kapalıyken, yaklaşık 5 saniye boyunca tuş basılı tutulduğunda, ilgili “Led”in çift yanışı görülerek "Karbon Filtresi" alarmı aktif hale getirilir.Devre dışı bırakmak için, tuşa 5 saniye kadar tekrar basılarak “Led”in tek bir ışıkla yandığı görülür.
T3	Sabit	Üçüncü hızda motoru çalıştırır.
		Bütün yüklemeler (Motor + Işık) kapalıyken, yaklaşık 3 saniyeliğine tuş basılı tutulduğunda, S1 Ledinin üç kez yanışı görülerek sıfırlama aktif hale getirilir.
T4	Sabit	Motoru YOĞUN hızda çalıştırır.Bu hız 6 dakikaya zamanlanmıştır. Süre bittiğinde, sistem daha önceden seçilen hıza otomatik bir şekilde geri döner. Eğer bu hız kapalı bir makineden ortaya çıkmışsa süre bittiğinde OFF durumuna geçer.
		5 saniye boyunca basılı tutulunca, aynı “Led”in çift yanışıyla uzaktan kumanda aktif hale getirilir.5 saniye boyunca basılı tutulunca, ilgili “Led”in sadece bir kez yanışıyla uzaktan kumanda devre dışı olur.
S1	Sabit	Yağ Önleyici Metal Filtrelerinin dolduğunu ve yıkanmaları gerektiğini bildirmektedir.Alarm Davlumbazın 100 saatlik efektif çalışma süresinden sonra devreye girmektedir.(Bakım paragrafına bakınız)
	Flaşör	Aktif olduğunda, Koku Emici Aktif Karbonlu Filtrenin dolması alarmını, değiştirilmesi ve Yağ Önleyici Metal Filtrenin de yıkanması gerektiğini bildirmektedir. Koku Emici Aktif Karbonlu Filtrenin dolduğunu bildiren alarm, davlumbazın 200 saatlik efektif çalışma saatinden sonra devreye girmektedir. (Etkinleştirme için Bakım paragrafına bakınız)

TELEKUMANDA

Bu cihaza bir telekumanda ile de komut verilebilir; bu kumanda 1,5 Voltluk çinko-karbonlu LR03-AAA tipi standart alkalin pillerle çalışır (dahil değildir).

• Telekumandayı ısı kaynakları yakınında bırakmayınız.
• Pilleri çevreye atmayınız, bunlara ayrılmış çöp toplama kaplarına atınız.

	Motor	Açık / Kapalı motoru.
-		Her basısta çalışma hızını azaltır.
+		Her basısta çalışma hızını arttırır.
i	Yoğun	Yoğun işlevini etkinleştirir
♡	Geciktirme	Gecikme (Delay) işlevini aktive eder / devreden çıkartır.
	Işık	Işıklar Açık / Kapalı
		2 Saniye basılı tutulduğunda ışıkların yoğunluğunu ayarlar.

Panelin açılması

• Panoyu çekerek açın.
• Dış taraftan nemli bir bez ve sıvı nötr deterjan ile temizleyiniz.
• İç taraftan nötr deterjan ve nemli bez kullanmak sureti ile temizleyiniz; ıslak bez veya sünger kullanmayınız, su sıkmayınız, aşındırıcı maddeler kullanmayınız.

Yağ önleyici Metalik Filtreler

Bulaşık makinesinde yıkanabilirler. S1 ledi yandığında veya 2 ayda bir veya özellikle yoğun kullanımlarda daha sık aralıklarla yıkanmaları gerekmektedir.

FİLTRELERİN TEMİZLENMESİ

Alarm sinyalinin sıfırlanması

• Işıkları ve aspiratör motorunu kapatın.
• En az 3 saniye boyunca T3 tuşuna Led uçlu ışığı yanana kadar basılı tutun.

Filtrelerin Temizlenmesi

• Kanatları açınız.
• Filtreyi grubun arka bölümüne doğru iterek ve aynı anda aşağıya doğru çekerek çıkartın.
• Filtreyi bükmeden yıkayın ve yeniden takmadan evvel kurumaya bırakın (zamanla Filtre yüzeyinde görülebilecek olası bir renk değişikliği, kesinlikle etkinliğine zarar vermez.)
• Tutamağın dış görünür tarafta olduğuna dikkat ederek filtreleri tekrar monte edin.
• Kanatları kapatınız.

Yıkanamaz, geri dönüşümlü değildir, ekranda S1 ledi görüntülendiğinde veya en az 4 ayda bir değiştirilir. Alarm sinyali, eğer önceden etkinleştirilmişse, sadece Aspirasyon Motoru çalıştırıldığı zaman çalışır.

Alarmın etkinleştirilmesi

• Filtre edici sürümlü Davlumbazlarda, Filtrelerin dolma alarmı sinyali, kurulum anında veya devamında devreye alınır.
• Işıkları ve aspiratör motorunu kapatın.
• T2 tuşuna 5 saniye süreyle ledin onay ışığı iki kere yanana kadar basınız.

DEĞİŞTİRİLMESİ

Alarm sinyalinin sıfirlanması

• Işıkları ve aspiratör motorunu kapatın.
• En az 3 saniye boyunca T3 tuşuna Led uçlu ışığı yanana kadar basılı tutun.

Filtrenin Değiştirilmesi

• Kanatları açınız.
• Yağ önleyici filtreyi çıkarın.
• Dolmuş olan aktif karbon koku önleyici filtreleri resimde gösterildiği şekilde (A) çıkarınız.
• Yeni filtreleri belirtilen şekilde (B) takınız.
• Yağ Filtresini çıkarın.
• Kanatları kapatınız.

Dikkat: Bu cihazda EN 60825-1: 1994 + A1:2002 + A2:2001 normuna uygun olarak 1M sınıfı beyaz LED lamba kullanılmıştır; @439nm'de yayılan azami optik güç: 7μW. Optik aygıtlarla (dürbün, büyüteç....) doğrudan bakmayın.

- Değiştirmek için Teknik Servisle bağlantı kurun. ("Edinmek için teknik servisle bağlantı kurun").

©
