Merk	Faber
Model	Heaven 2.0 120 X Plus
Producttype	Afzuigkap
Categorie	Decoratieve schoorsteenafzuigkap
Breedte	120 cm
Minimale veiligheidshoogte	650 mm boven het kookoppervlak
Diameter afvoerkanaal	minimaal 120 mm
Elektrische voeding	220-240 V ~ 50/60 Hz
Motorvermogen (geschat)	300 W
Verlichting	Witte LED, klasse 1M, maximaal optisch vermogen 7 μW
Motorsnelheden	4 snelheden (1, 2, 3, Intensive getimed 6 min)
Delay-functie	Uitgestelde uitschakeling van 30 minuten
Afstandsbediening	Inbegrepen (AAA-batterijen niet meegeleverd)
Vetfilters	Metalen, vaatwasmachinebestendig, verzadigingsalarm na 100 uur
Actief koolstoffilter	Niet wasbaar, vervanging elke 4 maanden, alarm na 200 uur
Installatietype	Afvoer of recirculatie met koolstoffilter
Netto gewicht (geschat)	Ongeveer 20 kg
Beschermingsklasse	Klasse I (aarding verplicht)
Geluidsniveau (geschat)	55-65 dB(A) afhankelijk van snelheid
Onderhoud	Vetfilters elke 2 maanden reinigen, koolstoffilter elke 4 maanden vervangen, buitenkant reinigen met een vochtige doek
Veiligheid	Automatische uitschakeling van intensieve snelheid na 6 min, Delay-functie, niet flamberen onder de afzuigkap
Klantenservice	Neem contact op met de klantenservice voor vervanging van de LED's

Veelgestelde vragen - Heaven 2.0 120 X Plus FABER

Wat is de reinigingsinterval van de vetfilters?

De vetfilters moeten elke 2 maanden worden gereinigd (of vaker bij intensief gebruik). Het vaste S1-lampje geeft aan dat ze na 100 uur gebruik moeten worden gewassen. Ze zijn vaatwasmachinebestendig.

Hoe reset ik het verzadigingsalarm van de filters na reiniging?

Schakel de verlichting en de motor uit, druk vervolgens minstens 3 seconden op de T3-toets. Het lampje knippert drie keer om het resetten te bevestigen.

Wanneer moet het actief koolstoffilter worden vervangen?

Het actief koolstoffilter is niet wasbaar noch regenereerbaar. Het moet ongeveer elke 4 maanden worden vervangen, of vaker bij intensief gebruik. Het S1-lampje knippert na 200 uur gebruik om vervanging aan te geven.

Hoe activeer ik de uitgestelde uitschakelfunctie (Delay)?

Druk ongeveer 3 seconden op de T1-toets. De Delay-functie schakelt de motor en verlichting automatisch uit na 30 minuten. Het T1-lampje knippert. Deze functie is niet beschikbaar in de Intensive- of 24u-modus.

Wat is de veiligheidshoogte tussen de afzuigkap en de kookplaat?

De minimale veiligheidsafstand is 650 mm. Als de instructies van uw gasfornuis een grotere afstand aangeven, houd u dan daaraan.

Hoe gebruik ik de afstandsbediening?

De afstandsbediening werkt met LR03-AAA-batterijen (niet meegeleverd). Hiermee kunt u de motor aan/uit zetten, de snelheden instellen (+/-), de intensieve snelheid, de Delay-functie en de verlichting activeren. Om de afstandsbediening te koppelen, houdt u de T4-toets 5 seconden ingedrukt (het lampje knippert 2 keer). Om te ontkoppelen, dezelfde procedure (knippert 1 keer).

Kunnen de LED-lampen door de gebruiker worden vervangen?

Nee, de LED's zijn van klasse 1M en mogen niet met optische instrumenten worden bekeken. Neem voor vervanging contact op met de klantenservice van Faber.

Wat is de diameter van het afvoerkanaal?

Het afvoerkanaal moet een minimale diameter van 120 mm hebben. De route moet zo kort mogelijk zijn voor een optimale efficiëntie.

Kan de afzuigkap worden geïnstalleerd in recirculatiemodus?

Ja, deze afzuigkap kan in afvoermodus of in recirculatiemodus werken met een actief koolstoffilter (niet inbegrepen). Activeer in recirculatiemodus het verzadigingsalarm van het koolstoffilter door de T2-toets 5 seconden ingedrukt te houden (motor en verlichting uit).

Hoe maak ik de buitenkant van de afzuigkap schoon?

Gebruik een vochtige doek en een neutraal vloeibaar schoonmaakmiddel. Gebruik nooit natte doeken, sponzen, waterstralen of schurende producten. Voor de binnenkant van het paneel dezelfde werkwijze.

GEBRUIKSAANWIJZING Heaven 2.0 120 X Plus FABER

Waarschuwing! Lees de veiligheidsinformatie in de gebruikershandleiding voordat u met de installatie begint.

De gebruiksaanwijzingen hebben betrekking op verschillende modellen van dit apparaat. Mogelijk vindt u dan ook beschrijvingen van aparte kenmerken die niet over uw specifieke apparaat gaan.

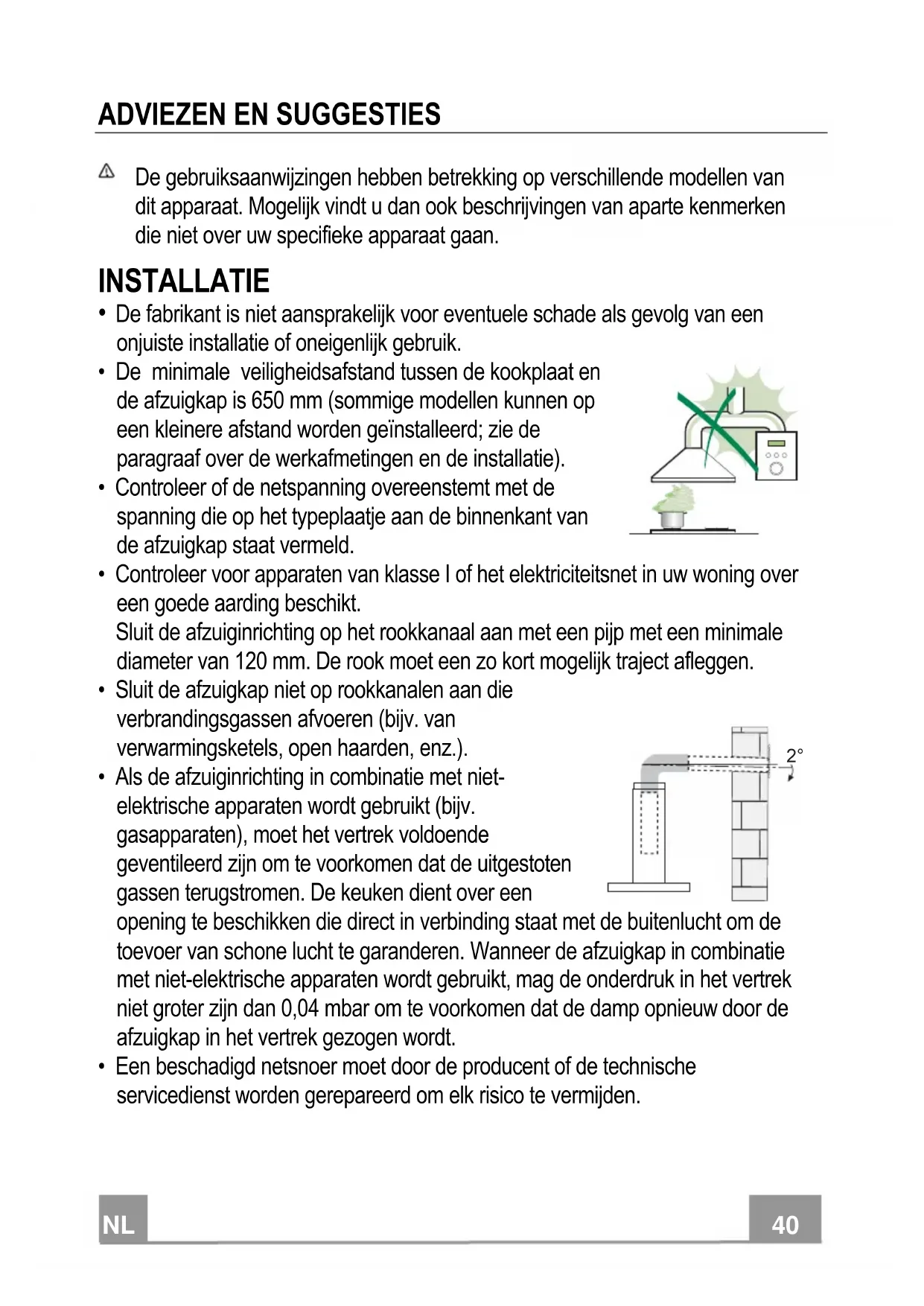

INSTALLATIE

• De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een onjuiste installatie of oneigenlijk gebruik.
• De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen kunnen op een kleinere afstand worden geïnstalleerd; zie de paragraaf over de werkafmetingen en de installatie).
• Controleer of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld.
• Controleer voor apparaten van klasse I of het elektriciteitsnet in uw woning over een goede aarding beschikt. Sluit de afzuiginrichting op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook moet een zo kort mogelijk traject afleggen.
• Sluit de afzuigkap niet op rookkanalen aan die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).
• Als de afzuiginrichting in combinatie met niet-elektrische apparaten wordt gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstromen. De keuken dient over een

opening te beschikken die direct in verbinding staat met de buitenlucht om de toevoer van schone lucht te garanderen. Wanneer de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezogen wordt.

- Een beschadigd netsnoer moet door de producent of de technische servicedienst worden gerepareerd om elk risico te vermijden.

• Als de installatievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht moet worden genomen dan hierboven is aangegeven, dan moet daar rekening mee worden gehouden. Alle regels voor de luchtafvoer moeten in acht worden genomen.
• Gebruik alleen schroeven en kleine onderdelen die geschikt zijn voor de afzuigkap.

Waarschuwing: indien de schroeven en bevestigingssystemen niet volgens deze aanwijzingen worden geïnstalleerd, bestaat het gevaar voor elektrische schokken.

- Sluit de afzuigkap op het elektriciteitsnet aan met een tweepolige schakelaar met een afstand tussen de contacten van minstens 3 mm.

GEBRUIK

- De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik om kookgeuren te verwijderen.

- Gebruik de afzuigkap nooit voor andere doeleinden dan waarvoor hij bedoeld is.

- Laat nooit hoog brandende branders onbedekt onder een werkende afzuigkap.

- Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.

- Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.

- Er mag niet onder de afzuigkap geflambeerd worden: brandgevaar.

- Het apparaat mag worden gebruikt door kinderen ouder dan 8 jaar en door personen met een

lichamelijke, zintuiglijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geïinstrueerd zijn over een veilig gebruik van het apparaat en de gevaren die ermee samenhangen. Zorg ervoor dat kinderen niet met het apparaat spelen.

Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.

- “ LET OP: tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden ”.

ONDERHOUD

• Schakel het apparaat uit of koppel het los van het elektriciteitsnet alvorens reinigings- of onderhoudswerkzaamheden uit te voeren.
• De filters reinigen en/vervangen na de aangegeven tijdsperiode (brandgevaar).
• De vetfilters moeten om de 2 maanden worden schoongemaakt, of vaker bij zeer intensief gebruik. Ze kunnen in de afwasmachine worden gewassen.
• Het actieve koolstofffilter is niet afwasbaar of regenereerbaar en moeten ongeveer om de 4 maanden worden vervangen, of vaker bij zeer intensief gebruik.
• 'Er bestaat brandgevaar als de reiniging niet volgens de voorschriften wordt uitgevoerd.'
• Maak de afzuigkap schoon met een vochtige doek en een mild vloeibaar schoonmaakmiddel.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een speciaal verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Neem voor meer details over het recyclen van dit product contact op met uw gemeente, de plaatselijke vuilophaaldienst of de winkel waar u het product hebt gekocht.

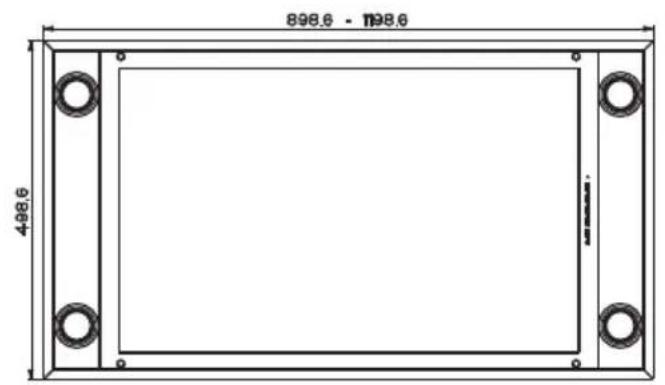

Buitenafmetingen

- In alle gevallen waarin het plafond niet stevig genoeg is op het punt waar de kap wordt opgehangen, dient de installateur het plafond te verstevigen met platen en tegenplaten die verankerd worden aan delen met een resistente structuur.

- Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.

S1 L T1T2T3T4 2 3 I S1 L T1T4 T2 T3 S1 F ① 2 3 1 L T1T4 T2 T3 S1 L ① 2 3 1 T 3 T2T1T4

Bedieningspaneel

Toets	Led Functie
L	-	Schakelt de lichten op de hoogste lichtsterkte in/uit.
		Een druk van 2 seconden op deze toets schakelt de verlichting met lage lichtsterkte in/uit.
T1	Permanent brandend	Schakelt de motor op de eerste snelheid in/uit.
	Knipperen d	Functie Delay:Als deze toets ongeveer 3 sec. ingedrukt wordt gehouden, wordt de Delay-functie in-/uitgeschakeld (de motor, de ventilatoren en de verlichting worden automatisch uitgeschakeld met een vertraging van 30'). Kan niet worden geactiveerd met Intensief of 24h ingeschakeld.
T2	Permanent brandend	Schakelt de motor op de tweede snelheid in.
		Als de toets ongeveer 5 seconden ingedrukt wordt gehouden als alle belastingen (motor+lamp) uitgeschakeld zijn, dan wordt het alarm van de actieve koolstoffilters ingeschakeld en knippert de bijbehorende led twee keer.Houd de toets nog eens 5 seconden ingedrukt om het alarm uit te schakelen. De bijbehorende led knippert één keer.
T3	Permanent brandend	Schakelt de motor op de derde snelheid in.
		Als de toets ongeveer 3 seconden ingedrukt wordt gehouden als alle belastingen uit zijn (motor+lamp), dan wordt de reset uitgevoerd. De led S1 knippert drie keer.
T4	Permanent brandend	Schakelt de motor op de HOGE snelheid in.Deze snelheid is ingesteld op 6 minuten. Na deze periode keert het systeem automatisch terug naar de eerder gekozen snelheid. Als deze functie bij uitgeschakelde motor wordt geactiveerd, wordt de afzuigkap na deze periode in de OFF-stand gezet.
		Door deze toets 5 seconden ingedrukt te houden wordt de afstandsbediening ingeschakeld. De led knippert twee keer.Als de toets 5 seconden ingedrukt wordt gehouden, wordt de afstandsbediening uitgeschakeld. De bijbehorende led knippert slechts één keer.
S1	Permanent brandend	Signaleert de verzadiging van de metalen vetfilters en het feit dat ze gewassen moeten worden. Het alarm wordt na 100 bedrijfsuren van de afzuigkap ingeschakeld. (Reset zie paragraaf Onderhoud)
	Knipperen d	Wanneer het alarm van de verzadiging van het geurfilter met actieve koolstof ingeschakeld is, signalcert deze led dat het filter moet worden vervangen. Ook de metalen vetfilters moeten worden gewassen. Het alarm van de verzadiging van het geurfilter met actieve koolstof wordt na 200 effectieve werkuren van de afzuigkap ingeschakeld. (Activering en reset zie paragraaf Onderhoud)

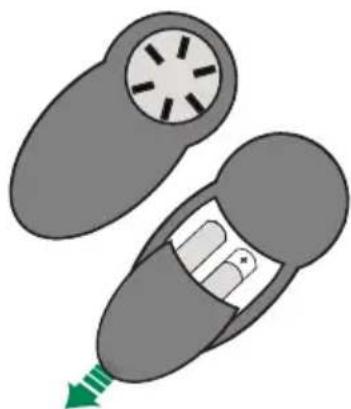

AFSTANDSBEDIENING

Dit apparaat kan met behulp van een afstandsbediening worden bestuurd. Deze werkt op alkaline zinkkoolstof batterijen van 1,5 V van het standaardtype LR03-AAA (niet inbegrepen).

• Bewaar de afstandsbediening niet in de buurt van warmtebronnen.
• De batterijen mogen na gebruik niet in het milieu terechtkomen, gooi ze in de hiervoor bestemde afvalbakken.

Bedieningspaneel van de afstandsbediening

➊	Motor Aan/uit motor.
-	Verlaagt de	werkingssnelheid bij elke druk op de toets.
+	Verhoogt de	werkingssnelheid bij elke druk op de toets.
➀	Hoge snelheid	Schakelt de functie van de hoge snelheid in
➁	Delay	Schakelt de Delay-functie in/uit.
➌	Verlichting Als 2 seconden	Aan/uit verlichting
		den op deze toets wordt gedrukt, wijzigt de lichtsterkte.

Openen van het paneel

• Trek het paneel open.
• Reinig het aan de buitenkant met een vochtige doek en een neutraal vloeibaar schoonmaakmiddel.
• Reinig het ook aan de binnenkant met behulp van een vochtige doek en een neutraal schoonmaakmiddel; gebruik geen natte doeken of sponzen of waterstralen; gebruik geen schuurmiddelen.

De vetfilters kunnen in de vaatwasser worden gewassen. Dit moet gebeuren als de led S1 gaat branden of in elk geval ongeveer om de 2 maanden of vaker bij veelvuldig gebruik.

REINIGEN VAN DE FILTERS

Reset van het alarmsignaal

• Schakel de lampen en de zuigmotor uit.
• Druk minstens 3 seconden op de toets T3 totdat de led ter bevestiging drie maal gaat knipperen.

Reinigen van de filters

• Open de panelen.
• Verwijder het filter door het naar de achterkant van de unit te duwen en het tegelijkertijd naar beneden te trekken.
• Was het filter zonder het te buigen en laat het drogen alvorens het weer te monteren (een eventuele kleurverandering van het filteroppervlak die zich in de loop van de tijd kan voordoen heeft geen nadelige gevolgen voor de efficiëntie van het filter).
• Monteer het filter weer en houd de handgreep daarbij naar het zichtbare deel aan de buitenkant.
• Sluit de panelen weer.

Dit filter is niet afwasbaar en niet regenereerbaar en moet worden vervangen als de led S1 knippert of in elk geval om de 4 maanden. Het alarm, mits vooraf geactiveerd, wordt alleen gesignaleerd als de zuigmotor ingeschakeld is.

Activering van het alarmsignaal

• Bij afzuigkappen met luchtcirculatie moet het alarmsignaal ten teken dat de filters verzadigd zijn geactiveerd worden op het moment van de installatie of daarna.
• Schakel de lampen en de zuigmotor uit.
• Druk 5 seconden op de toets T2 totdat de led ter bevestiging twee maal gaat knipperen.

VERVANGING

Reset van het alarmsignaal

• Schakel de lampen en de zuigmotor uit.
• Druk minstens 3 seconden op de toets T3 totdat de led ter bevestiging drie maal gaat knipperen.

Vervangen van het filter

• Open de panelen.
  • Verwijder het vetfilter.
• Verwijder de verzadigde geurfilters met actieve koolstof zoals aangegeven (A).
• Monteer de nieuwe filters zoals aangegeven (B).
  • Monteer het vetfilter weer.
• Sluit de panelen.

Let op: dit apparaat is voorzien van een wit ledlampje van de klasse 1 M volgens de norm EN 60825-1: 1994 + A1:2002 + A2:2001; maximaal uitgestraald optisch vermogen bij 439 nm: 7μW. niet direct met optische instrumenten (verrekijker, vergrootglas...) waarnemen.

- Neem voor de vervanging contact op met de klantenservice. ('Wend u voor de aankoop tot de klantenservice').
