Mærke	Faber
Model	Heaven 2.0 120 X Plus
Produkttype	Emhætte
Kategori	Dekorativ skorstensemhætte
Bredde	120 cm
Minimum sikkerhedshøjde	650 mm over kogepladen
Udsugningsrørets diameter	120 mm minimum
Strømforsyning	220-240 V ~ 50/60 Hz
Motoreffekt (estimeret)	300 W
Belysning	Hvid LED, klasse 1M, maks. optisk effekt 7 μW
Motorhastigheder	4 hastigheder (1, 2, 3, tidsindstillet intensiv 6 min)
Delay-funktion	Forsinket slukning på 30 minutter
Fjernbetjening	Inkluderet (AAA-batterier medfølger ikke)
Fedtfiltre	Metal, kan vaskes i opvaskemaskine, mætningsalarm efter 100 timer
Aktivt kulfilter	Kan ikke vaskes, udskiftning hver 4. måned, alarm efter 200 timer
Installationstype	Aftræk eller recirkulation med kulfilter
Nettovægt (estimeret)	Cirka 20 kg
Beskyttelsesklasse	Klasse I (jordforbindelse påkrævet)
Lydniveau (estimeret)	55-65 dB(A) afhængigt af hastighed
Vedligeholdelse	Rengør fedtfiltrene hver 2. måned, udskift kulfilteret hver 4. måned, rengør ydersiden med en fugtig klud
Sikkerhed	Automatisk slukning af intensiv hastighed efter 6 min, delay-funktion, flamber ikke under emhætten
Eftersalgsservice	Kontakt kundeservice for udskiftning af LED

Ofte stillede spørgsmål - Heaven 2.0 120 X Plus FABER

Hvad er rengøringsintervallet for fedtfiltrene?

Fedtfiltrene skal rengøres hver 2. måned (eller oftere ved intensiv brug). Den faste S1 LED indikerer, at de skal vaskes efter 100 timers drift. De kan vaskes i opvaskemaskine.

Hvordan nulstiller jeg filtrernes mætningsalarm efter rengøring?

Sluk for belysning og motor, tryk derefter på T3-tasten i mindst 3 sekunder. LED'en blinker tre gange for at bekræfte nulstillingen.

Hvornår skal aktivt kulfilter udskiftes?

Aktivt kulfilter kan hverken vaskes eller regenereres. Det skal udskiftes ca. hver 4. måned eller oftere ved intensiv brug. S1 LED'en blinker efter 200 timers drift for at signalere udskiftning.

Hvordan aktiverer jeg delay-funktionen (forsinket slukning)?

Tryk på T1-tasten i ca. 3 sekunder. Delay-funktionen stopper automatisk motoren og belysningen efter 30 minutter. T1-LED'en blinker. Denne funktion er ikke tilgængelig i intensiv eller 24 timers tilstand.

Hvad er sikkerhedshøjden mellem emhætten og kogepladen?

Den mindste sikkerhedsafstand er 650 mm. Hvis instruktionerne til din gaskogeplade angiver en større afstand, skal du følge denne.

Hvordan bruger jeg fjernbetjeningen?

Fjernbetjeningen bruger LR03-AAA batterier (medfølger ikke). Den kan tænde/slukke motoren, justere hastighederne (+/-), aktivere intensiv hastighed, delay-funktion og belysning. For at parre fjernbetjeningen skal du holde T4-tasten nede i 5 sekunder (LED'en blinker 2 gange). For at afparre, samme procedure (blinker 1 gang).

Kan LED-pærerne udskiftes af brugeren?

Nej, LED'erne er klasse 1M og må ikke observeres med optiske instrumenter. Kontakt Fabers kundeservice for udskiftning.

Hvad er diameteren på udsugningsrøret?

Udsugningsrøret skal have en minimumsdiameter på 120 mm. Ruten skal være så kort som mulig for optimal effektivitet.

Kan emhætten installeres i recirkulationstilstand?

Ja, denne emhætte kan fungere i aftrækstilstand eller recirkulationstilstand med et aktivt kulfilter (medfølger ikke). I recirkulationstilstand aktiverer du kulfilterets mætningsalarm ved at holde T2-tasten nede i 5 sekunder (motor og belysning slukket).

Hvordan rengør jeg ydersiden af emhætten?

Brug en fugtig klud og et neutralt flydende rengøringsmiddel. Brug aldrig våde klude, svampe, vandstråler eller slibende produkter. For indersiden af panelet, gør det samme.

BRUGSANVISNING Heaven 2.0 120 X Plus FABER

Vigtigt! Læs brugsanvisningens instruktioner vedrørende sikkerhed, før installationen påbegyndes.

Brugsanvisningerne refererer til forskellige modeller af dette apparat. De vil derfor indeholde beskrivelser af visse karakteristika, som ikke vedrører det konkrete apparat.

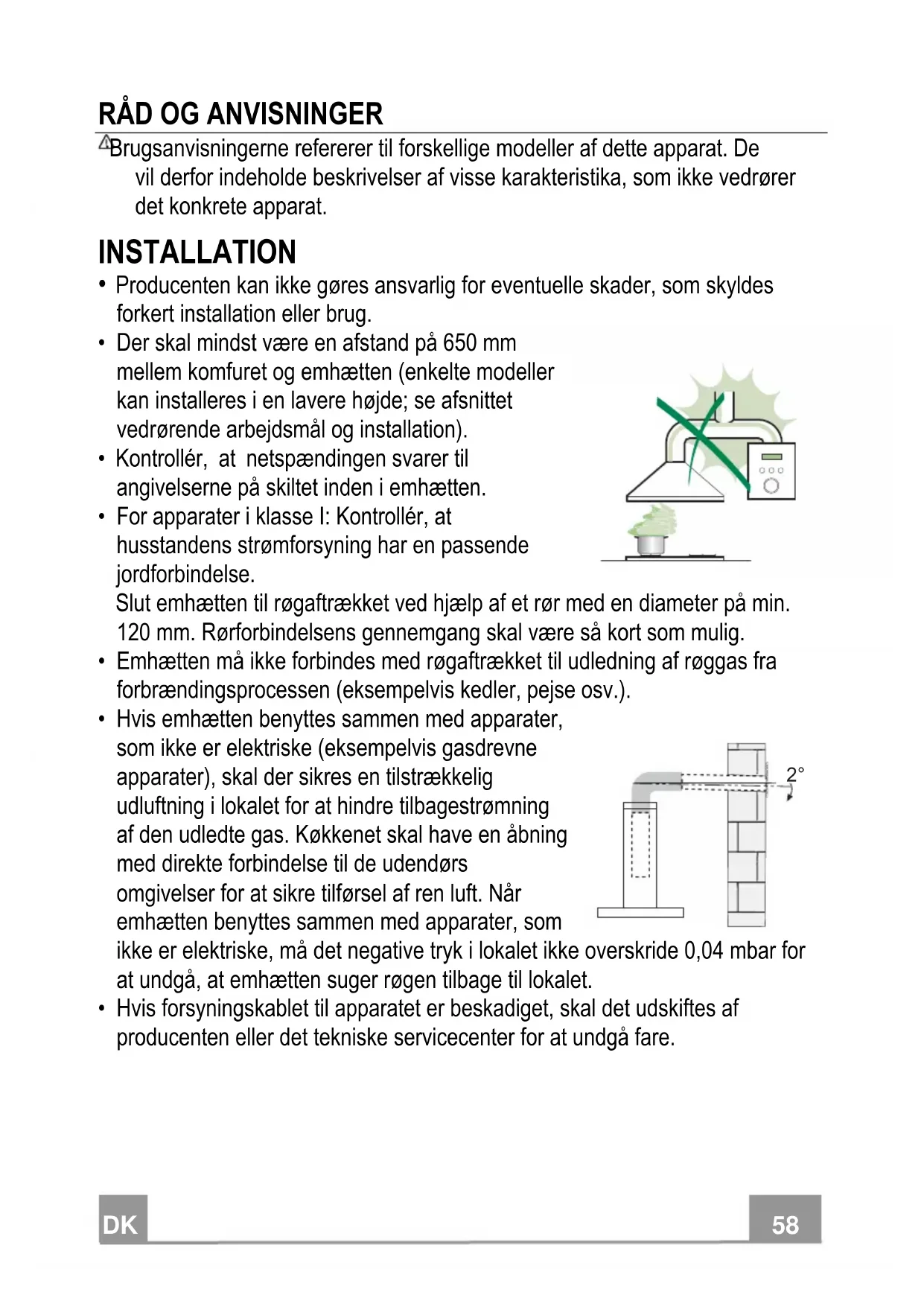

INSTALLATION

• Producenten kan ikke gøres ansvarlig for eventuelle skader, som skyldes forkert installation eller brug.
• Der skal mindst være en afstand på 650 mm mellem komfuret og emhætten (enkelte modeller kan installeres i en lavere højde; se afsnittet vedrørende arbejdsmål og installation).
• Kontrollér, at netspændingen svarer til angivelserne på skiltet inden i emhætten.
• For apparater i klasse I: Kontrollér, at husstandens strømforsyning har en passende jordforbindelse.

Slut emhætten til røgaftrækket ved hjælp af et rør med en diameter på min. 120 mm. Rørforbindelsens gennemgang skal være så kort som mulig.

• Emhætten må ikke forbindes med røgaftrækket til udledning af røggas fra forbrændingsprocessen (eksempelvis kedler, pejse osv.).
• Hvis emhætten benyttes sammen med apparater, som ikke er elektriske (eksempelvis gasdrevne apparater), skal der sikres en tilstrækkelig udluftning i lokalet for at hindre tilbagestrømning af den udledte gas. Køkkenet skal have en åbning med direkte forbindelse til de udendørs omgivelser for at sikre tilførsel af ren luft. Når emhætten benyttes sammen med apparater, som

ikke er elektriske, må det negative tryk i lokalet ikke overskride 0,04 mbar for at undgå, at emhætten suger røgen tilbage til lokalet.

- Hvis forsyningskablet til apparatet er beskadiget, skal det udskiftes af producenten eller det tekniske servicecenter for at undgå fare.

• Hvis der i gaskomfurets installationsvejledning er angivet en større afstand end den ovenstående, skal der tages højde for dette. Overhold alle lovbestemmelser vedrørende luftudledning.
• Brug kun skruer og beslag, som er egnede til emhætten.

Bemærk: Manglende installation af skruerne eller beslagene i overensstemmelse med disse instruktioner kan medføre risiko for elektrisk stød.

- Forbind emhætten til elforsyningsnettet ved hjælp af en topolet afbryder med en afstand mellem kontakterne på mindst 3 mm.

ANVENDELSE

- Emhætten er udelukkende projekteret til husholdningsbrug for at fjerne mados.

- Brug aldrig emhætten til andre formål end de, hvortil den er projekteret.

- Sørg for, at der aldrig er høje flammer under emhætten, når den er tændt.

- Regulér flammens intensitet, så den udelukkende rettes mod grydens/pandens bund. Sørg for, at den ikke kommer omkring siderne.

- Hold hele tiden øje med friturestegerne, mens de er i brug. Der er fare for, at der går ild i den hede olie.

- Flambér ikke under emhætten. Der er risiko for brand.

- Dette apparat må ikke anvendes af børn under 8 år, af personer med psykiske, fysiske og sansemæssige handicaps eller af personer med manglende erfaring eller kendskab, medmindre de overvåges og instrueres vedrørende sikker brug af apparatet og de farer, der er forbundet hermed. Sørg for, at børn ikke har mulighed for at lege med apparatet. Den rengøring og vedligeholdelse, som skal udføres af brugeren, må ikke udføres af børn, medmindre de er under opsyn.

- ADVARSEL: De tilgængelige dele kan blive meget varme i forbindelse med brug af kogeplader, komfurer og andre madlavningsapparater.

VEDLIGEHOLDELSE

• Sluk apparatet eller kobl det fra elforsyningsnettet inden enhver form for rengøring eller vedligeholdelse.
• Rengør og/eller udskift filtrene efter den angivne periode (brandfare).
• Fedtfiltrene skal rengøres hver 2. måned eller hyppigere i tilfælde af meget intensiv brug. De kan vaskes i opvaskemaskine.
• Det aktive kulfilter kan ikke afvaskes eller genbruges. Det skal udskiftes ca. hver 4. måned eller hyppigere i tilfælde af meget intensiv brug.
• "Der opstår brandfare, hvis rengøringen ikke foretages ifølge anvisningerne."
• Rengør emhætten ved hjælp af en fugtig klud og flydende skånsomt rengøringsmiddel.

Symbolet — på apparatet eller på pakningen betyder, at apparatet ikke skal betragtes som almindeligt husholdningsaffald. Det skal derimod indleveres på et opsamlingscenter, der tager sig af genanvendelse af elektrisk og elektronisk udstyr. Ved at sørge for, at dette apparat bortskaffes korrekt, bidrager du til at forebygge alvorlige følger for miljøet og menneskers helbred; disse kan derimod opstå, hvis dette apparat bortskaffes forkert. Ret venligst henvendelse til kommunen, den lokale affaldsbortskaffelsesordning eller den forretning, hvor du har købt apparatet, for udførlige oplysninger om genanvendelse af dette apparat.

Dimensioner

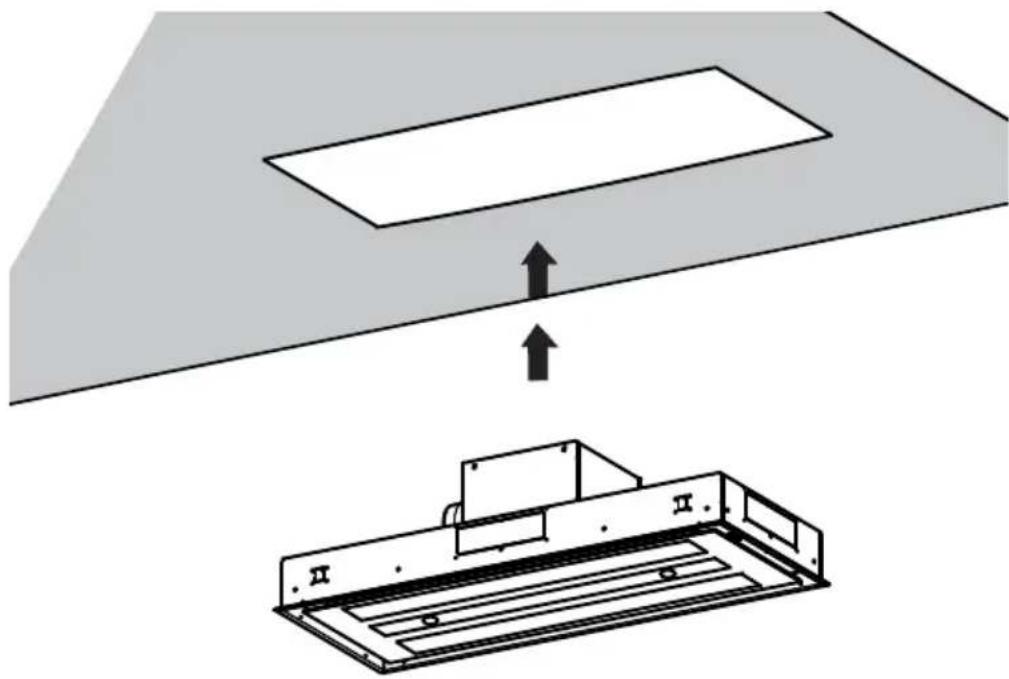

Fastgørelse Køkkenemhætten

- I alle tilfælde hvor loftet ikke er stærkt nok på ophængningspunktet, skal installatøren sørge for forstærkning ved hjælp af passende plader og underlagsstykker forankret til bygningsmæssige sunde dele.

TILSLUTNING TIL STR∅MFORSYNING

- Tilslut enhætten til elnettet, idet der indsættes en topolet afbryder med en kontaktafstand på mindst 3 mm.

S1 L T1T2T3T4 2 3 I S1 L T1T4 T2 T3 S1 F ① 2 3 1 L T1T4 T2 T3 S1 L ① 2 3 1 T 3 T2T1T4

Betjeningspanel

Tast	Kontrollampe	Funktion
L	- Tænder/slukker lysene ved maksimal styrke.
	Tænder/slukker for belysningssystemet med reduceret styrke, hvis der trykkes på den i 2 sekunder.
T1	Konstant	Tænder motoren ved 1. hastighed/slukker motoren.
	Blinkende	Delay-funktion:Hvis tasten trykkes og holdes nede i ca. 3 sek., aktiveres/inaktiveres funktionen Delay (automatisk slukning af motoren, ventilatorerne og belysning forsinket i 30'). Kan ikke aktiveres, hvis Intensiv eller 24h er tændt.
T2	Konstant Tænder motoren ved 2. hastighed.
		Alarmen for filtrene med aktivt kul aktiveres ved at trykke og holde tasten trykket nede i ca. 5 sekunder, når alle anordninger er slukket (motor + lys). Den konkrete LED blinker to gange.Alarmen inaktiveres ved at trykke og holde tasten trykket nede i yderligere 5 sekunder. Den konkrete LED blinker da én gang.
T3	Konstant Tænder motoren ved 3. hastighed.
		Tilbagestillingen udføres ved at trykke og holde tasten trykket nede i ca. 3 sekunder, når alle anordninger er slukket (motor + lys). LED'en S1 blinker tre gange.
T4	Konstant	Tænder motoren ved den INTENSIVE hastighed.Denne hastighed er indstillet til at vare 6 minutter: Når tiden udløber, går systemet automatisk tilbage til den hastighed, der var valgt tidligere. Hvis den aktiveres, når motoren er slukket, overgår systemet til OFF, når tiden er forløbet.
		Fjernstyringen aktiveres ved at trykke og holde tasten trykket nede i 5 sekunder. Den konkrete LED blinker to gange.Fjernstyringen inaktiveres ved at trykke og holde tasten trykket nede i 5 sekunder. Den konkrete LED blinker da én gang.
S1	Konstant	Kontrollampen giver besked om alarmen vedrørende mætning af fedtfiltrene af metal, samt om at de skal skylles. Alarmen går i gang, når emhætten har været i funktion i 100 timer. (Tilbagestilling jf. afsn. Vedligeholdelse)
	Blinkende	Når den er aktiveret, giver den besked om, at lugtfiltret med aktivt kul er mættet og skal udskiftes, samt om at fedtfiltrene af metal skal skylles. Alarmen vedrørende mætning af lugtfiltret med aktivt kul går i gang, når emhætten har været i funktion i 200 timer. (Aktivering og Tilbagestilling jf. afsn. Vedligeholdelse)

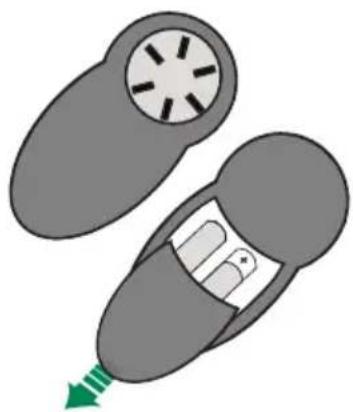

FJERNBETJENING

Denne emhætte kan styres ved hjælp af en fjernbetjener, der fungerer med 1,5V alkaliske carbon-zink batterier af standardtypen LR03-AAA (ikke medleveret).

• Fjernbetjeningen må ikke anbringes i nærheden af varmekilder.
• Batterierne må ikke bortskaffes i naturen, men skal lægges i de specielle beholdere.

	Motor	Tænder/slukker motoren.
-	Hvert tryk	reducerer driftshastigheden.
+	Hvert tryk	øger driftshastigheden.
i	Intensiv	Aktiverer Intensiv funktionen.
∅	Delay	Aktiverer/inaktiverer Delay-funktionen.
	Lys Tænder	slukker lyset.
	Hvis tasten	holdes trykkes nede i 2 sekunder, ændres lysstyrken.

Åbning af panel

• Åbn panelet ved at trække i det.
• Rens det udvendigt med en fugtig klud og flydende mildt rengøringsmiddel.
• Rens det ligeledes indvendigt med en fugtig klud og et mildt rengøringsmiddel; der må ikke anvendes våde klude eller svampe, og heller ikke vandstråler; undlad at bruge slibende midler.

Tilbagestilling af alarmsignalet

• Sluk lysene og udsugningsmotoren.
• Tryk på tasten T3 i mindst 3 sekunder, indtil LED'en blinker tre gange for at bekræfte.

• Åbn dørene.
• Fjern filtret ved at presse det mod enhedens bagside og samtidigt trække det nedad.
• Skyl filtret uden at bøje det, og lad det tørre, før det sættes på plads igen. (Det kan forekomme, at filtrets farve med tiden ændres på overfladen, men dette påvirker ikke dets funktionsdygtighed på nogen måde).
• Sæt det på plads igen, og sørg for, at håndtaget vender mod den synlige yderside.
• Luk dørene igen.

Det kan hverken vaskes eller gendannes, og det skal udskiftes, når kontrollampen S1 blinker eller mindst hver 4. måned. Alarmen (hvis aktiveret forudgående) forekommer kun, hvis udsugningsmotoren er aktiveret.

Aktivering af alarmsignalet

• På enhætter af den filtrerende version skal alarmsignalet for mætning af filtrene aktiveres ved installationen eller senere.
• Sluk lysene og udsugningsmotoren.
• Tryk på tasten T2 i 5 sekunder, indtil LED'en blinker to gange for at bekræfte:

UDSKIFTNING

Tilbagestilling af alarmsignalet

• Sluk lysene og udsugningsmotoren.
• Tryk på tasten T3 i mindst 3 sekunder, indtil LED'en blinker tre gange for at bekræfte.

Udskiftning af filter

• Åbn dørene.
  • Fjern fedtfiltret.
• Fjern de mættede lugtfiltre med aktivt kul som vist (A).
• Sæt de nye filtre fast som vist (B).
• Sæt fedtfilteret på igen.
• Luk dørene.

Advarsel: Dette apparat er udstyret med en hvid lysdiode (klasse 1M) jf. standarden EN 60825-1:1994 + A1:2002 + A2:2001; maks. udsendt optisk effekt v. 439 nm: 7 μW. Betragt ikke lysdioden med brug af optisk udstyr (kikkert, forstørrelsesglas osv.).

Koble kjøkkenviften til røkkanalen med et rør med en diameter på min. 120 mm. Røret må være så kort som mulig.

Dette apparatet kan styres med en fjernkontroll med alkaliske sink-kull batterier på 1,5 V av standardtypen LR03-AAA (følger ikke med).

• Ikke plasser fjernkontrollen i nærheten av varmekilder.
• Ikke kast batteriene i naturen, men kasser dem i de dertil bestemte beholderne.

Dette filteret kan ikke vaskes eller regenereres. Det skal byttes ut når LEDen S1 blinker eller minst hver fjerde måned. Alarmsignalet (hvis aktivert på forhånd) gis kun når sugemotoren er aktivert.
