BRUGSANVISNING Victory 2.0 54 X FABER

Denne brugervejledning gælder for flere versioner af apparatet.

Der fremstilles muligvis enkelte dele af tilbehøret, der ikke vedrører jeres apparat.

INSTALLATION

• Producenten kan ikke holdes ansvarlig for eventuelle skader, der skyldes ukorrekt eller forkert installation.
• Den mindst tilladelige sikkerhedsafstand mellem komfurets top og emhættens underside er 650 mm (nogle modeller kan installeres lavere, jævnfør afsnittene vedrørende ydre mål og installation).
• Kontrollér, at lysnetspændingen er den samme som den spænding, der er angivet mærkepladen, der sidder på inde i emhætten.
• For Klasse I apparater skal det også kontrolleres, at elforsyningen er forsynet med jord.
• Emhætten kobles til aftrækskanalen ved hjælp af et rør med en min.-diameter på 120 mm. Afstanden fra emhætten til kanalen skal være så kort som mulig.
• Emhætten må ikke tilsluttes en kanal, der fører forbrændingsgasser ud i det fri (oliefyr, brænde- ovne etc.).
• Hvis emhætten skal anvendes i forbindelse med ikke-elektriske apparater (f.eks. gaskomfur, gaskogeblus), skal det sikres, at lufttilgangen til rummet er tilstrækkelig, så aftræksgasserne ikke slår tilbage. Køkkenet skal have en åbning, der har direkte forbindelse til det fri, så der er sikret en tilstrækkelig mængde ren luft. Der opnås en korrekt, risikofri anvendelse, når det maksimale undertryk i rummet ikke overstiger 0,04 mBar.
• Hvis forsyningskablet er defekt, skal det erstattes af fabrikanten eller af det tekniske servicecenter for at forebygge enhver risiko.

ANVENDELSE

• Emhætten er udelukkende beregnet til at fjerne em og lugte i køkkener i private husholdninger.
• Emhætten må kun anvendes til det formål, hvortil den er konstrueret.
• Der må ikke forekomme høj åben ild under emhætten, mens den anvendes.
• Justér brænderen, så flammeme er rettet direkte mod bunden af panden/gryden – de må ikke nå ud over kanten af bunden.
• Frituregryder skal under brug holdes under konstant opsyn: kogende varm olie kan sprøjte ind i flammerne.
• Emhætten må ikke anvendes af bøm og personer, som ikke ved, hvordan den betjenes.
• Apparatet er ikke beregnet til at skulle anvendes af mindre børn eller svækkede personer uden opsyn.
• Undlad at flambere retter under emhætten; der opstår ellers brandfare.
• Dette apparat må ikke anvendes af personer (derunder børn) med nedsatte psykiske, sensoriske eller sindsmæssige evner, eller personer uden erfaring eller tilstrækkeligt kendskab, med mindre de overvåges eller oplæres i brug af apparatet af personer, der er ansvarlige for deres sikkerhed.
• Børn skal overvåges for at undgå, at de leger med apparatet.
• "GIV AGT: De tilgængelige dele kan blive meget varme, hvis de anvendes med kogeapparater."

VEDLIGEHOLDELSE

- Inden apparatet skal vedligeholdes eller rengøres, skal der slukkes for det eller stikket skal tages ud af stikkontakten.

- Rengør og/eller udskift filtrene iht. det angivne tidinterval (Brandbare).

- Rengør emhætten ved hjælp af en fugtig klud og et neutralt flydende rengøringsmiddel.

Symbolet på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produkt er købt, for yderligere oplysninger om genanvendelse af dette produkt.

Ref.	Stk.	Produktets	komponenter
1	1	Emhættens hoveddel inkl.: betjeningsanordninger, lys, ventilatorenhed, filtre
8	1	Afbøjet rist luftudstrømning
9	1	Sidestykke ø 150

7.1	2	Beslag til fastgøring af emhættens hoveddel
12a	10	Skruer 3,5 x 16
12e	2	Skruer 2,9 x 12,7

Stk.	Dokumentation
1	Brugerhåndbog

Installering af luftudstrømningsmodus

• Emhætten er forsynet med et system, der orienterer luftudstrømningen.
• Når emhætten installeres, er den forberedt til luftudstrømning foroven (fig. 1).
• Hvis luftudstrømningspositionen skal ændres, fjernes Komfortpanelet (se afsnittet Vedligeholdelse).
  • Fjern fedtfiltrene (se afsnittet Vedligeholdelse).
• Afmontér profilen ved at løsne de 4 skruer, der holder den fast til emhætten (fig. 2).
• Fjern evt. aktive kulfiltre (se afsnittet Vedlgeholdelse).
• Hvis man fjerner de 6 skruer foroven, de 6 skruer bag og de 2 skruer fra emhættens inderside, kan Motorsamlingen med påsat beslag drejes for at placere luftudstrømningen i siden (fig..3).
• Luftudstrømningen rettes mod de forskellige sider (fig. 4) ved at løsne skruerne, der holder den øverste del, som omfatter motoren, fra resten af emhætten.
• Drej den øverste del efter behov, til højre eller venstre, og skru skruerne, der er blevet fjernet tidligere, fast igen (fig. 5).
• Montér profilen igen ved hjælp af de 4 skruer, der er blevet fjernet tidligere.
• Montér filtrene igen.
  • Montér komfortpanelet igen.

1

• Emhætten kan installeres direkte på køkkenskabenes nederste plade (mindst 650 mm fra kogepladen) med sidestøtter, der klikker på plads, og de medleverede skruer.
• Skab plads på køkkenskabenes nederste plade som vist (fig. 1), hvorved der skal være mindst 20 mm afstand fra forsiden.
• Sæt de to støttebeslag (fig.2) til emhætten på med skruerne 12a (3,5 x 16) med en afstand B på min. 85mm - maks. 165mm. Beslagene skal monteres på forskellige måder afhængigt af enhættens mål.
• Fjern komfortpanelet (se afsnittet Vedligeholdelse).
• Fjern fedtfiltrene et ad gangen ved hjælp af hægterne (se afsnittet Vedligeholdelse).
• Afmontér profilen ved at løsne de 4 skruer, der holder den fast til emhætten (fig. 4).
• Fjern evt. aktive kulfilter (se afsnittet Vedligeholdelse).
• Indsæt emhætten, indtil sidestøtterne klikker på plads. (fig.3)
• Spær den endegyldigt ved at stramme skruerne Vf fra emhættens underside. (fig.3)
• Nu kan emhætten fastgøres endegyl-digt til køkkenskabet ved hjælp af de medleverede skruer 12a (3,5 x 16). (fig.4).
• Montér profilen igen ved hjælp af de 4 skruer, der er blevet fjernet tidligere.
• Montér filtrene igen.
  • Montér komfortpanelet igen.

Tilslutninger

VERSION FORBUNDET TIL AFTRÆKSKANAL

Når aftrækskanal-versionen opsættes, forbindes emhætteenheden til kanalen med en flexslange eller et hårdt rør, ∅150 eller 120 mm – valget er op til den, der opsætter emhætten.

Tilslutning af rør på ø 150

• Indsæt studsen på ø 150 10 på emhættens udsugningshul.
• Spænd røret fast med specielle rørklemmer. Disse medleveres ikke.

Tilslutning af rør på ø 120

• Ved tilslutning af rør på ø120 mm, indsættes reduktionsstudsen 9 på studsen ø 150, som er monteret tidligere.
• Spænd røret fast med specielle rørklemmer. Disse medleveres ikke.
• I begge tilfælde skal man fjerne eventuelle lugtabsorberende kulfiltre.

LUFTUDTAG I VERSIONEN TIL FILTRERING

• Bor et ∅ 125 mm hul i den eventuelle konsol over emhætten.
• Indsæt reduktionsflangen 9 på emhættens udtag.
• Forbind flangen til udtagshullet i konsollen over emhætten med et stift eller fleksibelt ∅ 120 mm rør.
• Fastgør røret med passende rørbånd. Det nødvendige materiale følger ikke med.
• Fastgør retningsristen 8 på udtaget ved hjælp af de to medfølgende skruer 12e (2,9x9,5).
• Kontrollér, at de aktive kulfiltre er til stede.

TILSLUTNING TIL STRÖMFORSYNING

- Tilslut emhætten til elnettet, idet der indsættes en topolet afbryder med en kontaktafstand på mindst 3 mm.

Betjeningspanel

Tast	Funktion Display
A	Tænder/slukker for lysene. Tændt/slukket
B	Hvis der trykkes på den i kort tid: Tænder/slukker for motoren. Den tændes ved sidste, indstillede hastighed (undtagen intensiv og 24h).	Tændt/slukket
	Hvis tasten holdes nede i ca. 2 sekunder, tilbagestilles filteralarmen (se afsnittet Vedligeholdelse)
	Alarmen for filtrene med aktivt kul aktiveres/deaktiveres ved at trykke og holde tasten trykket nede i ca. 4 sekunder, når alle anordninger er slukket (motor + lys) (se afsnittet Vedligeholdelse).

Kontrollampe C
Konstant	LED'en giver besked om alarmen vedrørende mætning af fedtfiltrene af metal, samt om at de skal skylles. Alarmen går i gang, når emhætten har været i funktion i 100 timer. (Tilbagestilling se afsnittet Vedligeholdelse)
Blinkende Når alarmen	er aktiveret, giver LED'en besked om, at lugtfiltret med aktivt kul er mættet og skal udskiftes, samt om at fedtfiltrene af metal skal skylles. Alarmen vedrørende mætning af Lugtfiltret med aktivt kul går i gang, når emhætten har været i funktion i 200 timer. (Aktivering og Tilbagestilling se afsnittet Vedligeholdelse)

FJERNBETJENING

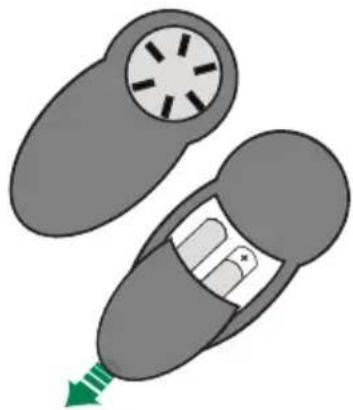

Denne emhætte kan styres ved hjælp af en fjernbetjener, der fungerer med 1,5V alkaliske carbon-zink batterier af standardtypen LR03-AAA (ikke medleveret).

- Fjernbetjeningen må ikke anbringes i nærheden af varmekilder.

- Batterierne må ikke bortskaffes i naturen, men skal lægges i de specielle beholdere.

Tast	Funktion	Display
	Tænder /slukker for motoren.	Led'en på motortasten (emhættens betjeningselementer) tændes og slukkes sammen med motoren.
-	Sætter motorens hastighed ned. -
+	Sætter motorens hastighed op. -
i	INTENSIV- Aktiverer Intensiv hastighed fra hvilken som helst hastighed.Den deaktiveres ved at trykke på samme tast eller slukke for motoren.- Den intensive hastighed er indstillet til at vare 10 minutter. Efter 10 minutter går systemet automatisk tilbage til den sidste, indstillede hastighed.- Kan kun aktiveres, hvis Delay eller 24h ikke er aktiveret.	Led'en på motortasten (emhættens betjeningselementer) blinker 1 gang i sekundet.
	Trykket ned i kort tid Delay-funktion:- Aktiverer og deaktiverer den fuldstændige standsning af emhætten (motor-lys) after 30 minutter.Funktionen Delay deaktiveres ved at trykke på den samme tast én gang til eller slukke for motoren.- Kan kun aktiveres, hvis Intensiv eller 24h ikke er aktiveret.	Led'en på motortasten (emhættens betjeningselementer) blinker hvert halve sekund.
	Trykket ned i 2 sek. Funktion 24H:- Kan kun aktiveres, hvis Intensiv eller Delay ikke er aktiveret.- Aktiverer og deaktiverer funktionen 24 i 10 minutter pr. time, hver 24. time. Når tiden udløber, deaktiveres den.Funktionen 24h deaktiveres ved at trykke på samme tast eller tasten, der tænder/slukker for motoren.	Led'en på motortasten (emhættens betjeningselementer) blinker hvert 2. sekund.
	Tænder/slukker for emhættens lys. -

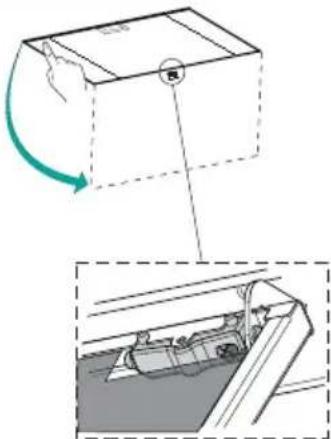

Rengøring af Komfortpanelerne

• Åbn Komfortpanelet ved at trække i det.
• Kobl panelet fra emhættens hoveddel ved at forskyde fastgøringstappens særlige greb.
• Komfortpanelet må under ingen omstændigheder vaskes i opvaskemaskine.
• Rens det udvendigt med en fugtig klud og et mildt rengøringsmiddel.
• Rens det ligeledes indvendigt med en fugtig klud og et mildt rengøringsmiddel; der må ikke anvendes våde klude eller svampe, og heller ikke vandstråler; undlad at bruge slibende midler.
• Når arbejdet er udført, skal panelet sættes på emhættens hoveddel og lukkes igen.

Tilbagestilling af alarmsignalet

- Mens motoren er slukket, trykkes der på tasten B i 2 sekunder, indtil Led'en for filteralarm (C) slukkes.

Rengøring af filtre

• Åbn komfortpanelet.
• Fjern filtrene enkeltvist ved at presse dem mod enhedens bagside og samtidigt trække dem nedad.
• Skyl filtrene uden at bøje dem, og lad dem tørre, før de sættes på plads igen.
• Sæt dem på plads igen, og sørg for, at håndtaget vender mod den synlige yderside.
  • Luk Komfortpanelet igen.

Det kan hverken vaskes eller genbruges. Det skal udskiftes, när Led'en for filteralarm (C) blinker eller mindst hver 4. måned.

Aktivering af alarmsignalet

• På emhætter af den filtrerende version skal alarmsignalet for mætning af filtrene aktiveres ved installationen eller senere.
• Når alle belastninger er slukkede (motor+lys),skal man holde tasten Motor FRA/TIL (B) på tastaturet nede i 4 sekunder, hvorefter man ser:
• 2 blink fra Led (C) - Alarm for mætning af filtret med aktivt kul AKTIVERET
• 1 blink fra Led (C) - Alarm for mætning af filtret med aktivt kul DEAKTIVERET.

UDSKIFTNING AF LUGTFILTER MED AKTIVT KUL

Tilbagestilling af alarmsignalet

- Mens motoren er slukket, trykkes der på tasten B i 2 sekunder, indtil Led'en for filteralarm (C) slukkes.

Udskiftning af filter

• Åbn komfortpanelet.
  • Fjern fedtfiltrene af metal.
• Fjern det mættede lugtfilter med aktivt kul som vist på billedet.
• Sæt det nye filter fast i dets sæde.
• Sæt fedtfiltrene af metal på plads igen.
  • Luk Komfortpanelet igen.

• Tag lampen af lampeholderen ved at trække forsigtigt.
• Udskift med en anden af samme type, idet du skal sørge for, at de to bolte sættes korrekt ind i hullerne i lampeholderens fatning.

Dette apparatet kan styres med en fjernkontroll med alkaliske sink-kull batterier på 1,5 V av standardtypen LR03-AAA (følger ikke med).

• Ikke plasser fjernkontrollen i nærheten av varmekilder.
• Ikke kast batteriene i naturen, men kasser dem i de dertil bestemte beholderne.

Dette filteret kan ikke vaskes eller brukes på nytt. Det skal byttes ut när filteralarmens LED-lampe (C) tennes, eller minst hver 4. måned.

Halogenpærer på 20 W
