BRUGSANVISNING Fabula W Plus FABER

For din sikkerhed og for at sikre korrekt brug af apparatet anbefaler vi, at du læser denne brugsanvisning omhyggeligt inden installation og brug af apparatet. Opbevar omhyggeligt denne brugsanvisning sammen med apparatet, så den kan overdrages til en eventuel ny ejer. Det er vigtigt, at brugerne er bekendt med alle apparatets funktions- og sikkerhedskarakteristika.

⚠ Kablerne skal tilsluttes af specialuddannet personale.

• Producenten kan ikke gøres ansvarlig for eventuelle skader, som skyldes forkert installation eller brug.
• Af sikkerhedsgrunde skal afstanden mellem kogepladen og emhætten være mindst 650 mm (enkelte modeller kan installeres i en lavere højde; se afsnittet vedrørende arbejdsmål og installation).
• Hvis der i gaskomfurets installationsvejledning er angivet en større afstand end den ovenstående, skal der tages højde for dette.
• Kontrollhr, at netspændingen svarer til angivelserne på skiltet inden i emhætten.
• Det er nødvendigt at installere hovedafbrydere i det faste elanlæg i henhold til forskrifterne om kabelsystemer.
• For apparater i klasse I: Kontrollhr, at husstandens strømforsyning har en passende jordforbindelse.
• Forbind emhætten med røgkanalen med et rør med min. diameter på 120 mm. Røgaftrækket skal være så kort som mulig.
  • Overhold alle lovbestemmelser vedrørende luftudledning.

• Emhætten må ikke forbindes med røgaftrækket til udledning af røggas fra forbrændingsprocessen (eksempelvis kedler, pejse osv.).

• Hvis emhætten benyttes sammen med apparater, som ikke er elektriske (eksempelvis gasdrevne apparater), skal der sikres en tilstrækkelig udluftning i lokalet for at hindre tilbagestrømning af den udledte gas. Når emhætten benyttes sammen med apparater, som ikke er elektriske, må det negative tryk i lokalet ikke overskride 0,04 mbar for at undgå, at emhætten suger røgen tilbage til lokalet.

• Luften må ikke bortledes gennem et røgaftræk til udledning af røggas fra apparater med forbrænding af gas eller andre former for brændstof.
• Hvis forsyningskablet beskadiges, skal det udskiftes af producenten eller et autoriseret servicecenter.
• Slut stikket til en lettilgængelig stikkontakt, der opfylder de gældende lovbestemmelser.
• Hvad angår de tekniske tiltag og sikkerhedsforanstaltningerne, der skal træffes for udledningen af røggassen, er det vigtigt at overholde de lokale myndigheders reglementer helt nøjagtig.

- Brug kun skruer og beslag, som er egnede til emhætten.

⚠ ADVARSEL: Manglende installation af skruerne eller beslagene i overensstemmelse med disse instruktioner kan medføre risiko for elektrisk stød.

- Betragt ikke lysdioden med brug af optisk udstyr (kikkert, forstørrelsesglas osv.).

- Flambhr ikke under emhætten: Der er risiko for brand.

- Dette apparat må ikke anvendes af børn under 8 år, af personer med psykiske, fysiske og sansemæssige handicaps eller af personer med manglende erfaring eller kendskab, medmindre de overvåges og instrueres vedrørende sikker brug af apparatet og de farer, der er forbundet hermed. Sørg for, at børn ikke har mulighed for at lege med apparatet. Den rengøring og vedligeholdelse, som skal udføres af brugeren, må ikke udføres af børn, medmindre de er under opsyn.

- Der skal holdes øje med børnene for at sørge for, at de ikke har mulighed for at lege med apparatet.

- Dette apparat må ikke anvendes af personer (herunder børn) med psykiske, fysiske og sansemæssige handicaps eller af personer med manglende erfaring eller kendskab, medmindre de overvåges og instrueres.

⚠️ De tilgængelige dele kan blive meget varme i forbindelse med brug af kogeplader, komfurer og andre madlavningsapparater.

• Rengør og/eller udskift filtrene efter den angivne periode (brandfare). Der henvises til afsnittet Vedligeholdelse og rengøring.
• Der skal være en passende udluftning i lokalet, når emhætten benyttes sammen med apparater med forbrænding af gas eller andre former for brændstof (vedrører ikke apparater, som udelukkende leder luften ind i lokalet).
• Symbolet på apparatet eller på pakningen betyder, at apparatet ikke skal betragtes som almindeligt husholdningsaffald. Det skal derimod indleveres på et opsamlingscenter, der tager sig af genanvendelse af elektrisk og elektronisk udstyr. Ved at sørge for, at dette apparat bortskaffes korrekt, bidrager du til at forebygge alvorlige følger for miljøet og menneskers helbred; disse kan derimod opstå, hvis dette apparat bortskaffes forkert. Ret venligst henvendelse til kommunen, den lokale affaldsbortskaffelsesordning eller den forretning, hvor du har købt apparatet, for udførlige oplysninger om genanvendelse af dette apparat.

Indsættelse/udtrækning af apparatet Fare for kvæstelser!

⚠️ Fare for knusning under indsættelse og fjernelse af apparatet. Under indsættelse eller fjernelse af apparatet skal du aldrig stå i apparatets bevægelsesområde. Hold børn på sikker afstand.

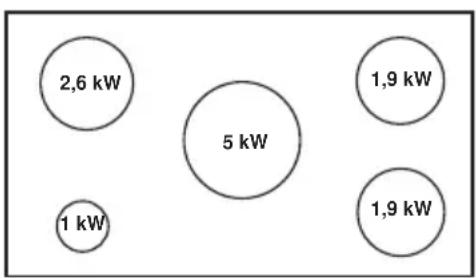

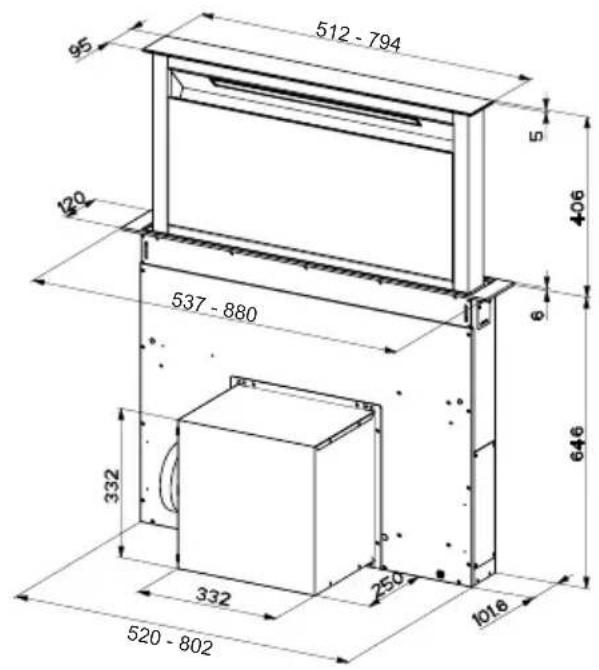

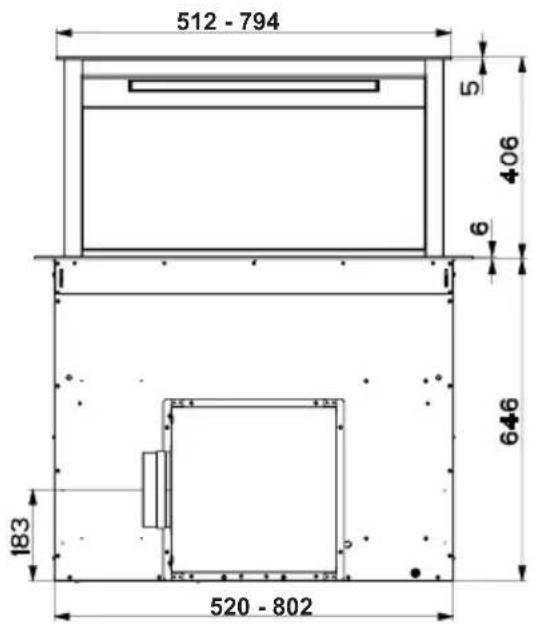

• Denne emhætte kan anvendes sammen med et gaskomfur med følgende karakteristika:
• Maks. effekt 12,4 kW
• 5 gasblus som vist i figuren.

Komponenter

Ref.	Stk.	Produktets komponenter
1	1	Emhættens hoveddel inkl.: betjeningsanordninger, lys, filtre
2	1	Motorsamling
3	1	Elektrisk enhed
4	1	Frontramme
Ref.	Stk.	Installationsdele
7.1	2	Beslag til fastgørelse til bagstykket
7.2	2	Beslag til fastgørelse til pladen
7.3	2	Sidebeslag
12a	16	Skruer 3,5 x 9,5
12b	6	Skruer M4 x 8
12c	6	Skruer 4 x 15
Stk. Dokumentation
	1	Brugerhåndbog

Denne emhætte er beregnet til at blive installeret inde i køkkenelementet i følgende versioner:

• Version med udsugning: Ekstern udledning.
• Filtrerende version: Intern gencirkulering.

Installationssekvens

• Boring af plade og montering af emhætte
• Forbindelser
• Funktionstjek
  • Bortskaffelse af emballage

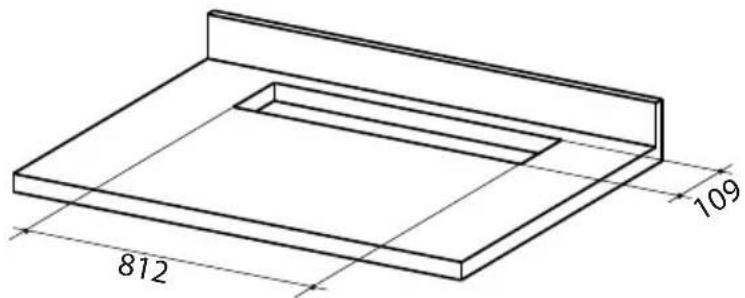

Boring af støtteplade

VIGTIGT

Der skal være en afstand på mindst 3 cm - maks. 5 cm mellem kogepladens hul og emhættens hul afhængigt af bordpladematerialets modstandsdygtighed.

- Emhætten er beregnet til, at motorsamlingen monteres fortil.

- Hvis køkkenelementet er indrettet anderledes, og der er behov for at montere motorsamlingen på bagsiden, skal dækslet, der sidder på bagsiden af emhættens hoveddel, tages af og genmonteres fortil. Anbring også kablet med kabelgennemføring til tilslutning af motoren ved at anvende langhullet på hver side (A). Motorsamlingen skal fastgøres til emhættens hoveddel, inden der gås videre (se afsnittet Fastgørelse af motorsamling).

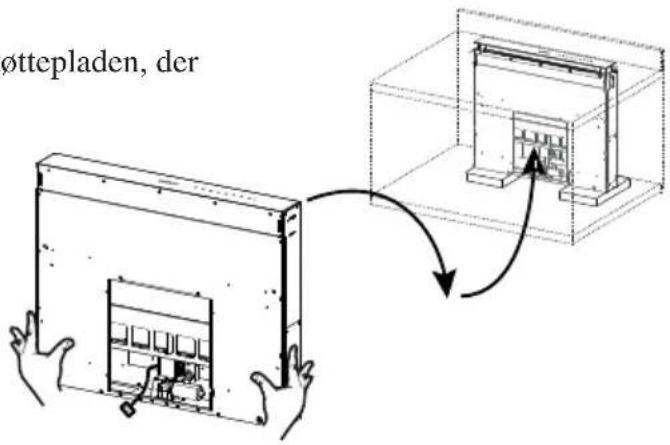

- Indsæt emhættens hoveddel nedefra i støttepladen, der forinden er blevet boret.

- Løft emhættens hoveddel ved hjælp af støtter, indtil forsiden stikker ud af pladen.

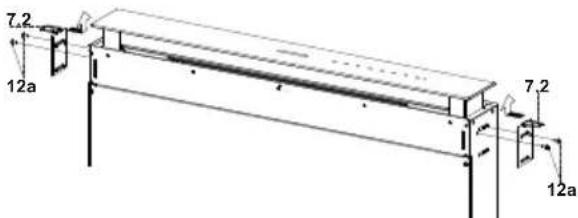

- Indsæt beslagene 7.2 i langhullerne, og fastgør dem med de medfølgende skruer 12a som vist på figuren.

- Placér emhættens hoveddel i midten i forhold til kogepladens langhul.

- Fastgør emhættens hoveddel til pladen med de to medfølgende skruer 12c, og fjern støtterne.

Advarsel

Anvend en lille smule silikone for at lime beslagene 7.2 til kogepladen, hvis det ikke er muligt at fastspænde skruerne 12c på grund af kogepladens materiale. Lad det tørre, inden der fortsættes med installationen.

- Indsæt beslagene 7.2 i langhullerne, og fastgør dem med de medfølgende skruer 12a som vist på figuren.

- Emhætten er beregnet til, at motorsamlingen monteres fortil.

- Hvis køkkenelementet er indrettet anderledes, og der er behov for at montere motorsamlingen på bagsiden, skal dækslet, der sidder på bagsiden af emhættens hoveddel, tages af og genmonteres fortil. Anbring også kablet med kabelgennemføring til tilslutning af motoren ved at anvende langhullet på hver side (A).

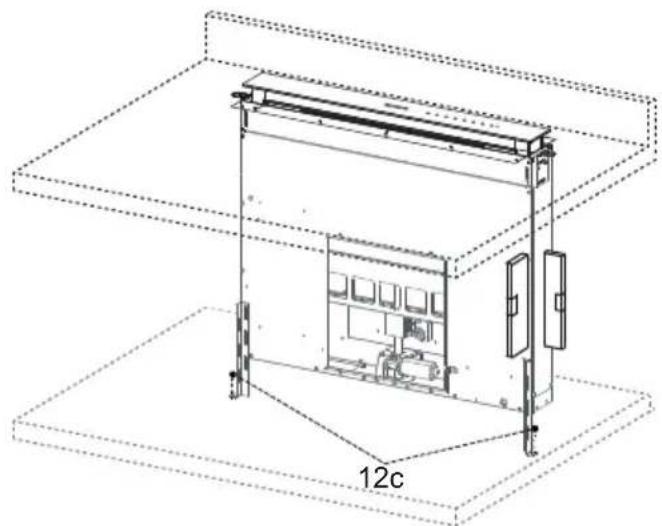

• Indsæt emhættens hoveddel i kogepladen, der forinden er blevet boret.
• Placér emhættens hoveddel i midten i forhold til kogepladens langhul.
• Fastgør emhættens hoveddel med de to medfølgende skruer 12c.

Advarsel:

Anvend en lille smule silikone for at lime beslagene 7.2 til kogepladen, hvis det ikke er muligt at fastspænde skruerne 12c på grund af kogepladens materiale. Lad det tørre, inden der fortsættes med installationen.

• Fastgør beslagene 7.1 fortil på emhættens hoveddel med de medfølgende skruer 12a.
• Foretag justeringer, før beslagene fastspændes helt, så beslagene kan hvile på pladens nederste del. Undgå, at de øverste beslag 7.2 bliver bøjet som vist på figuren.

- Nivellér emhættens hoveddel lodret med et vaterpas, og fastgør hoveddelen med de to medfølgende skruer 12c til den nederste plade.

- Fastgør endegyldigt skruerne 12a.

- Fastgør beslagene 7.3 til emhættens hoveddel med de medfølgende skruer 12b uden at stramme dem.

- Fastskru den anden side af beslagene 7.3 med de medfølgende skruer 12c enten på køkkenelementets sidevægge eller på kogepladens nederste del.

- Fastgør endegyldigt skruerne 12c og 12b.

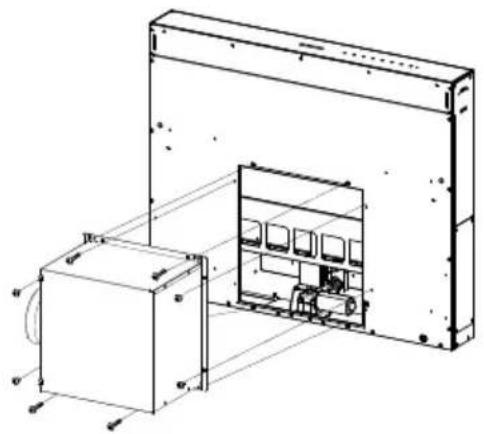

• Installationen af motorsamlingen (1) fortil eller bagtil besluttes på baggrund af køkkenelementets indretning. Sørg for, at dækslet er i korrekt position.
• Ud fra hvor udtagshullet for luften er placeret på køkkenelementet, er det efterfølgende muligt at dreje motorsamlingen 90° ad gangen, så luftudstrømningen muliggøres på alle fire sider ud for køkkenelementets side (2).
• Forbind konnektoren fra emhættens hoveddel til motorsamlingens konnektor.
• Fastgør efterfølgende motorsamlingen til enhættens hoveddel med de medfølgende skruer 12a og 12b som vist på figuren.

1

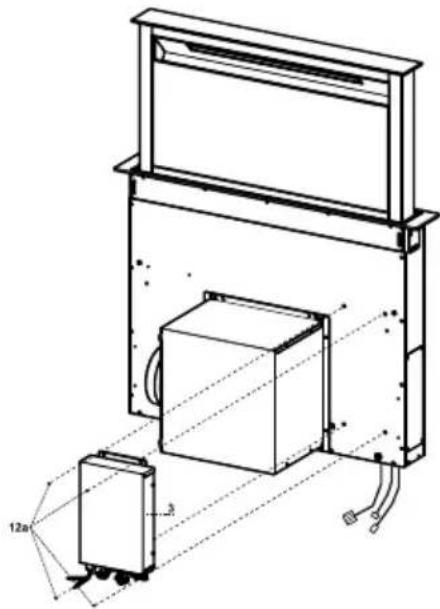

• Forbind elkablerne, som kommer ud nederst til højre fra emhættens hoveddel, til konnektorerne på den elektriske enhed.
• Hver konnektor på kablerne har en tilsvarende på den elektriske enhed. Sørg derfor for at forbinde dem korrekt.

• Fastgør den elektriske enhed til emhættens hoveddel med de medfølgende skruer 12a.

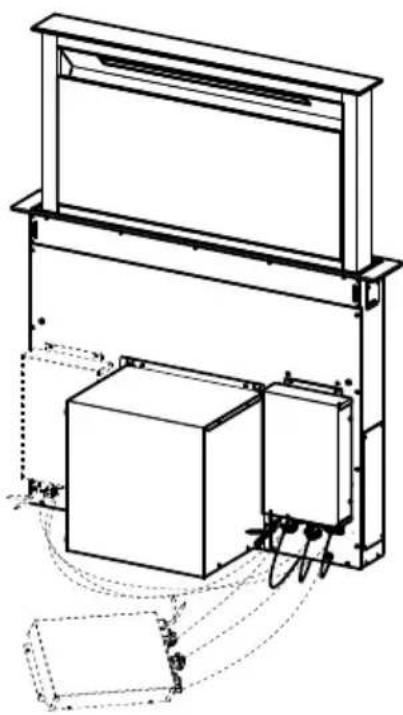

• Placeringen, der er vist på figuren udgør kun én mulighed. Alt efter behov kan enheden også monteres på venstre side af emhættens hoveddel eller ligefrem placeres frit på køkkenelementet, såfremt der ikke er nogen funktionsmæssige eller sikkerhedsmæssige hindringer.

⚠ Advarsel: Lad ikke forbindelseskassen være i kontakt med gulvet, når apparatet installeres.

Tilslutninger

Når den afskærmede version installeres, skal enhætten tilsluttes skorstenen ved hjælp af enten et flex- eller et stift rør ø 150 eller 120 mm. Det beslutter installatøren

• For at installere en ø 120 mm tilslutning til luftaftræk skal reduktionsflangen 9 sættes på emhættens udtræk.
• Fastgør røret på plads ved hjælp af tilstrækkeligt med rørholdere (ikke medleveret).
  • Fjern alle aktive kulfiltre.

LUFTUDSTRÖMNING I FILTRERENDE VERSION

• Forbind sidestykket til udtagshullet for luften med et rør eller en slange med ∅ 120 eller 150 mm.
• Ved forbindelse med rør/slange med ∅ 120 mm skal passtykket 9 sættes på udtaget på emhættens hoveddel.
• Fastgør røret/slangen med passende rørbånd. Det nødvendige materiale følger ikke med.
• Fastgør retningsristen 8 på udtaget ved hjælp af de to medfølgende skruer 12e (2,9 x 9,5).
• Kontrollér, at lugtfiltrene med aktivt kul er til stede (se afsnittet Vedligeholdelse af filtre med aktivt kul).

TILSLUTNING TIL STR∅MFORSYNING

- Tilslut emhætten til elnettet, idet der indsættes en topolet afbryder med en kontaktafstand på mindst 3 mm.

• Løft emhættens bevægelige hoveddel (se afsnittet Brug) et par centimeter.
• Forhindr den i at bevæge sig, hvis den løfter sig, ved at presse den bevægelige hoveddel nedad.

Advarsel: Forhindr aldrig den glidende läge i at åbne eller lukke undtagen ved montering af rammen.

- Tag fat i frontrammen, og indsæt den oppefra. Sørg for, at fligene indsættes i langhullerne på emhætten, og lad rammen glide mod venstre.

Advarsel: Alle fligene skal være indsat.

- Bank på frontrammen fra højre mod venstre ved hjælp af et værktøj (hammer) helt ind til stoppet. For ikke at ødelægge emhætten kan et materiale (et stykke træ, der passer i mål) lægges mellem hammeren og frontrammen.

- Se afsnittet Brug for at bringe den bevægelige hoveddel i standardposition.

• Åbn emhættens läge (se afsnittet Brug).
• Fjern de to stykker tape, som udelukkende bruges til at sikre panelet under transporten.

Tast	Funktior	Tast med kontrollamj
A	Tasten fungerer kun ved åben låg
	Hurtigt tryk = tænder/sluklysenemed maksimal styrk
	Trykket nede i 2 sekunder = tænder/slukke den dæmpede belysning
B	Tasten fungerer kun ved åben låHurtigt tryk = aktiverer/inaktiverer Delay, automatisk slukning af motoren og lysene med en forsinkelse på 30 minutter fra hvilken som helst hastighed. Funktionen inaktiveres ved at trykke på samme tast, slukke motoren eller lukke lågen.	Kontrollampen i tasteB + tasten for indstill hastighed er tændt.
	Tastenfungerer både ved lukket og åben lTrykket nede i 2 sekunder = når alarmen for filtrene er i tilbagestilles alarmen for filtrene, alle lysdioderne er 3 blink. Dennes signalgivning er kun synlig, når motoren er slukket.	Kontrollampen i tasten ly fast:Ginger besked om, at fedtfiltrene af metal slennes. Alarmen går i gang, når emhætten har været i funktion i 100 timer.Kontrollampen i tasten blinker:Giver besked om, at filtrene med aktivt kul s udskiftes, samt at fedtfiltrene af metal skal rensAlarmen går i gang, når emhætten har været i funktion i 200 tim
C	Tasten fungerer kun ved åben låHurtigt tryk aktiverer derfjerde hastighed	Kontrollampen i tasten lyser 1
	Tasten fungerer kun ved åben låTrykket nede i 2 sekunder = aktiverer/inaktiverer den intensive hastighed. Denne hastighed er indstillet til at vare 6 minutter.Herefter vender systemet tilbage til den sidst indstillede hastighed.Funktionen inaktiveres ved at trykke på samme tast, slukke motoren eller lukke lågen.	Kontrollampen i tasten blin
D	Tasten fungerer kun ved åben låAktiverer detredje hastighed	Kontrollampen i tasten lyser 1
E	Tasten fungerer kun ved åben låAktiverer/inaktiverer døanden hastighed	Kontrollampen i tasten lysest
	Tasten fungerer både ved lukket og åben läge med slukket mot lys.Trykket nede i 4 sekunder = aktiverer/inaktivtastaturlåsen	Alle kontrollamperne i tasterne blinker 2 gar Under tastaturlåsen udfører kontrollamperne tasterne en tændingssekvens.
F	Tasten fungerer kun ved åben låHurtigt tryk = aktiverer/inaktiverer første hastighed	Kontrollampen i tasten lyser 1
	Åben eller lukket lågTrykket nede i 2 sekunder = aktiverer/inaktiverer alarmen for filtrene med aktivt kul, når motoren er slukket, og ingen alarme for filtrene er i gang.	Kontrollampen i tasteB blinker 2 gange = alarr for filtrene med aktivt kul aktiveret.Kontrollampen i tasten B blinker 1 gang = alarr for filtrene med aktivt kul inaktiveret.
G	Åben lågHurtigt tryk -slukker motoren.	Slukning af kontrollampen i tas
	Åben eller lukket lågTrykket nede i 2 sekunder, når motor og lys er slukket = aktiverer/inaktiverer fjernstyringen.	Kontrollamperne i tasterrG +F blinker 2 gang = fjernstyringen aktiveret.Kontrollamperne i tasteme G + F blinker 1 gang = fjernstyringen inaktiver
H	Åben läge -lukker läger+ slukker lyset og motorLukket läge = åbner lägen + tænder lyset og motoren.Advarsel: Hvis der trykkes på tasten, mens lägen af en eller anden årsag står på klem, afslutter lägen åbningen ellerngen.

FJERNSTYRING(EKSTRAUDSTYR)

Dette apparat kan kontrolleres ved hjælp af en fjernstyring, som forsynes med et 3 V batteri af typen CR2032 (medfølger ikke).

• Anbring ikke fjernstyringen i nærheden af varmekilder.
• Efterlad ikke batterierne i miljøet, men anbring dem i egnede beholdere.

Advarsel: Modtageren for fjernstyringen er inaktiveret som standard. Se afsnittet Brug.

		Motor	Lukket låge:Åbner lågen og tænder motoren ved første hastighed og lysene med maksimal styrke.Åben låge:Hurtigt tryk: Tænder/slukker motoren.Trykket nede i 2 sekunder: Lukker lågen + slukker lyset og motoren.
		-	-
		-	-
		Lys	Kun ved åben låge:Hurtigt tryk: Tænder/slukker lyset.Trykket nede i 2 sekunder: Tænder/slukker den dæmpede belysning.
		Intensiv	Kun ved åben låge:Aktiverer den intensive funktion.
		Delay	Kun ved åben låge:Aktiverer Delay funktionen.
+		-	Kun ved åben låge:Hvert tryk øger driftshastigheden.
		-	Kun ved åben låge:Hvert tryk reducerer driftshastigheden.

Rengøring af komfortpanelerne

• Åbn komfortpanelet ved at trække det opad.
• Afhægt panelet fra emhættens hoveddel.
• Komfortpanelet må absolut ikke vaskes i opvaskemaskine.
• Rens det udvendigt med en fugtig klud og flydende mildt rengøringsmiddel.
• Rens det ligeledes indvendigt med en fugtig klud og et mildt rengøringsmiddel. Der må ikke anvendes våde klude eller svampe, og heller ikke vandstråler. Undlad at bruge slibende midler.
• Fasthængt til sidst panelet og på emhættens hoveddel, og luk panelet igen.

De kan også vaskes i opvaskemaskine, og de skal renses, hver gang kontrollampen i tasten B tænder eller mindst hver 2. måned ved almindelig anvendelse, helst oftere ved intensiv anvendelse.

Tilbagestilling af alarmsignalet

• Sluk lysene og udsugningsmotoren.
• Tryk på tasten B i 2 sekunder.

Rengøring af filtre

• Åbn lågen (se afsnittet Brug).
• Åbn komfortpanelet ved at trække i det.
• Fjern filtrene enkeltvist ved at presse dem mod enhedens bagside og samtidigt trække dem nedad.
• Rens filtrene uden at bøje dem, og lad dem tørre, før de sættes på plads igen. (Det kan forekomme, at filtrets farve med tiden ændres på overfladen, men dette påvirker ikke dets funktionsdygtighed på nogen måde).

- Sæt dem på plads igen, og sørg for, at håndtaget vender mod den synlige yderside.

- Luk komfortpanelet igen.

Filtret kan også vaskes i opvaskemaskine, og det skal renses, når tasten B blinker eller mindst hver 4. måned, helst oftere ved intensiv anvendelse. Efter 5 vaske skal filtret uanset udskiftes for at sikre rigtig funktion. Alarmsignalet (hvis aktiveret forudgående) forekommer kun, hvis udsugningsmotoren er aktiveret.

Aktivering af alarmsignalet

• På enhætter af den filtrerende version skal alarmsignalet for mætning af filtrene aktiveres ved installationen eller senere.
• Sluk lysene og udsugningsmotoren.
  • Tryk på tasten F i 2 sekunder:
• Kontrollampen i tasten B blinker 2 gange - Alarm for mætning af filtret med aktivt kul AKTIVERET.
• Kontrollampen i tasten B blinker 1 gang - Alarm for mætning af filtret med aktivt kul INAKTIVERET.

USKIFTNING AF LUGTFILTER MED AKTIVT KUL

Tilbagestilling af alarmsignalet

• Sluk lysene og udsugningsmotoren.
• Tryk på tasten B i 2 sekunder.

Udskiftning af filter

• Fjern komfortpanelet.
• Fjern fedtfiltrene af metal.
- Fjern holderne til filtret af metal fra fedtfiltret, og rengør det mættede lugtfilter med aktivt kul.
- Genmontér det rene lugtfilter med aktivt kul ved at fasthægte det på fedtfiltret af metal med holderne til filtret.
- Sæt fedtfiltrene af metal på plads igen.
• Luk komfortpanelet igen.

• Pass på at barn ikke leker med apparatet.

Advarsel: Alle flikene må være på plass.

Dette apparatet kan styres med en fjernkontroll med et 3 V CR2032 batteri (følger ikke med).
