BRUKSANVISNING Fabula W Plus FABER

⚠ ADVARSEL: Fjern beskyttelsesfilmen, før emhætten installeres.

- Fjern skumbeskyttelsesdelene fra glassets hjørner.

- Udskiftning skal ske hos det tekniske servicecenter. Bestilling kan ske hos det tekniske servicecenter.

Rengöring av Comfortpanel

Aktivering av larmsignal

For din egen sikkerhet og en riktig funksjon av apparatet, må du lese denne veiledningen nøye før apparatet installeres og tas i bruk. Veiledningen skal alltid følge med apparatet, også hvis det overdras til tredjeperson. Det er viktig at brukerne kjenner til alle apparatets drifts- og sikkerhetsegenskaper.

⚠️ Tilkoblingen av kablene må utføres av en kvalifisert tekniker.

• Produsenten er ikke ansvarlig for eventuelle skader som skyldes feil installasjon eller bruk.
• Minste sikkerhetsavstand mellom platetopp og kjøkkenvifte er 650 mm (noen modeller kan monteres ved lavere høyde; se avsnittet om arbeidsmål og installasjon).
• Hvis installasjonsinstruksjonene for gassplatetoppen spesifiserer en større avstand enn angitt ovenfor, må du overholde dette.
• Kontroller at nettspenningen stemmer med spenningen oppgitt på merkeplaten på innsiden av kjøkkenviften.
• Det er nødvendig å installere hovedbrytere i det faste elektriske systemet i samsvar med forskriftene om kabelsystemer.
• For apparater i klasse I må du kontrollere at hjemmets strømnett er jordet.
• Koble kjøkkenviften til røkrøret med et rør med en diameter på min. 120 mm. Røret må være så kort som mulig.
  • Følg alle bestemmelsene for luftutløp.

• Ikke koble kjøkkenviften til røkkanaler for utslipp av forbrenningsrøk (f.eks. fra kjeler, peiser, osv.).

• Hvis kjøkkenviften brukes sammen med apparater som ikke bruker strøm (f.eks. gassapparater), må det garanteres en god ventilasjon i rommet for å unngå retur av forbrenningsgassen. Når kjøkkenviften brukes sammen med apparater som ikke bruker strøm, må ikke det negative trykket i ro overstige 0,04 mbar for å unngå en retur av røkene.

• Luften må ikke føres ut gjennom en røkkanal som brukes for røkutslipp fra apparater som fungerer med gass eller andre forbrenningsstoffer.
• Hvis nettkabelen skades, må den skiftes ut av produsenten eller servicesenteret.
• Sett støpslet inn i en lett tilgjengelig stikkontakt som er i samsvar gjeldende bestemmelser.
• Følg nøye forskriftene fra de lokale myndighetene vedrørende tekniske og sikkerhetsmessige tiltak for røkutslipp.

⚠ ADVARSEL: Fjern beskyttelsesfilmene før kjøkkenviften installeres.

• Bruk kun skruer og beslag som passer til kjøkkenviften.
  ⚠ ADVARSEL: Manglende installasjon av skruer eller beslag i samsvar med disse instruksjonene kan medføre risiko for elsjokk.

- Ikke se mot lyset med optiske instrumenter (kikkert, forstørrelsesglass, osv.).

- Ikke flambhr under kjøkkenviften, fordi en brann kan utvikles.

- Barn (over 8 år) eller personer med nedsatte fysiske, sensoriske ell psykiske evner, eller personer uten erfaring og kunnskap må kun br apparatet dersom de får tilsyn eller opplæring i en sikker bruk av apparatet og farene knyttet til bruken. Ikke la barn leke med apparatet. Rengjøring vedlikehold som er brukerens ansvar, må ikke utføres av barn med mindre de er under tilsyn.

• Dette apparatet er ikke egnet til bruk av personer (inkl. barn) med nedsatte fysiske, sensoriske eller psykiske evner, eller personer uten erfaring og kunnskap i bruk av apparatet med mindre de er overvåket og opplært.
  ⚠️ De tilgjengelige delene kan bli veldig varme når platetopper/komfyrer er i bruk.
• Rengjør og/eller skift ut filtrene etter oppgitt intervall (brannfare). Se avsnittet Vedlikehold og rengjøring.
• Det må være en god utlufting i rommet når kjøkkenviften brukes samtidig med apparater som fungerer med gass eller andre forbrenningsstoffer (gjelder ikke apparater som kun fører luften ut i lokalet).
• Symbolet på apparatet eller emballasjen angir at apparatet ikke skal kastes sammen med vanlig husholdningsavfall. Apparatet må leveres til et innsamlingssenter for resirkulering av elektrisk og elektronisk materiale. Ved å kassere dette apparatet på riktig måte, bidrar du til å forhindre de negative virkningene på miljøet og menneskehelsen som kan forårsakes av en feilaktig avfallshåndtering av dette apparatet. For mer informasjon om gjenvinning av dette apparatet, kontakt kommunen, renovasjonsselskapet eller forhandleren hvor apparatet ble kjøpt.

Innskyvning/uttrekking av apparatet Risiko for personskader!

Risiko for klemming ved innskyvning og uttrekking av apparatet. Ikke stå i apparatets bevegelsesområde mens apparatets skyves inn og trekkes ut. Hold barn på sikker avstand.

• Denne kjøkkenviften kan brukes sammen med en gassplatetopp som har følgende egenskaper:
• Maks effekt 12,4 kW
• 5 bluss plassert som vist på figuren.

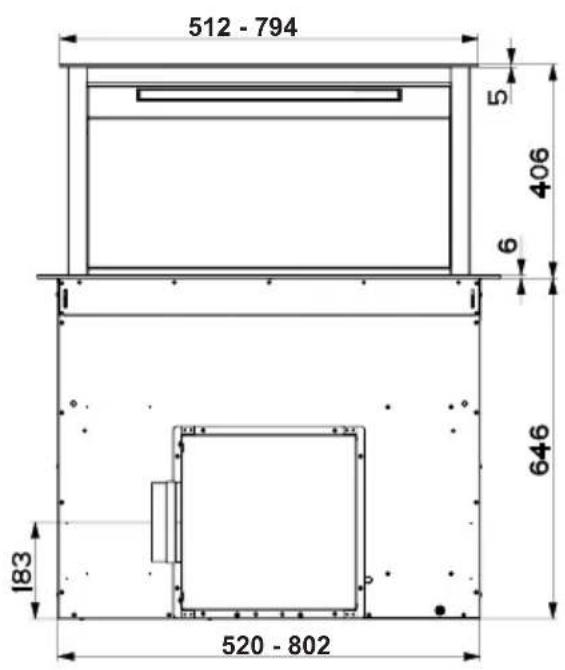

Deler

Ref.	Antall Produktets deler
1	1 Kjøkkenviftens hoveddel komplett med: Kontroller, lys, filter.
2	1 Motorenhet
3	1 Elektrisk enhet
4	1 Frontramme
Ref.	Antall Installasjonsdeler
7.1	2 Festekonsoller til bakgrunnen
7.2	2 Festekonsoller til platen
7.3	2 Sidekonsoll
12a	16 Skruer 3,5 x 9,5
12b	6 Skruer M4 x 8
12c	6 Skruer 4 x 15
Antall Dokumentasjon
	1 Bruksveiledning

Denne kjøkkenviften kan innebygges i kjøkkenskapet i:

• Sugeversjon: Utløp ut i friluft.
• Filtreringsversjon: Resirkulasjon i rommet.

Arbeidsrekkefølge til installasjonen

• Boring av hull i platen og montering av kjøkkenviften
• Tilkoblinger
• Funksjonskontroll
  • Kassering av emballasje

Boring av hull i støtteplaten

VIKTIG

Avstanden mellom hullet for platetoppen og hullet for kjøkkenviften må være min. 3 cm og maks 5 cm, avhengig av platetoppens materiale.

Innsetting av kjøkkenviftens hoveddel i platetoppen fra undersiden

- Kjøkkenviften er utviklet for frontmontering av motorenheten.

- Hvis kjøkkenskapet er utformet annerledes, og motorenheten må installeres på baksiden, må dekslet på baksiden av kjøkkenviftens hoveddel tas av og monteres på fremsiden. Flytt også kabelen med kabelgjennomføringen for tilkoblingen til motoren med åpningen som finnes på hver side (A).

Før du fortsetter må motorenheten festes til kjøkkenviftens hoveddel (se Festing av motorenheten).

• Sett kjøkkenviftens hoveddel inn fra undersiden og inn i støtteplaten med hull.
• Bruk en støtte og løft kjøkkenviftens hoveddel helt til frontdelen kommer ut av platen.

• Sett inn konsollene 7.2 i åpningene, som vist på figuren, og fest dem med skruene 12a som følger med.
• Sentrer kjøkkenviftens hoveddel i forhold til åpningen i platetoppen.
• Fest kjøkkenviftens hoveddel til platen med de to skruene 12c som følger med, og ta vekk støttene.

Advarsel:

Hvis det ikke er mulig å stramme til skruene 12c i platetoppens materiale, bruk litt silikon og lim konsollene 7.2 fast til platen. La det tørke godt før du fortsetter med installasjonen.

- Sett inn konsollene 7.2 i åpningene, som vist på figuren, og fest dem med skruene 12a som følger med.

- Kjøkkenviften er utviklet for frontmontering av motorenheten.

- Hvis kjøkkenskapet er utformet annerledes, og motorenheten må installeres på baksiden, må dekslet på baksiden av kjøkkenviftens hoveddel tas av og monteres på fremsiden. Flytt også kabelen med kabelgjennomføringen for tilkoblingen til motoren med åpningen som finnes på hver side (Å).

• Sett kjøkkenviftens hoveddel inn i hullet i platetoppen.
• Sentrer kjøkkenviftens hoveddel i forhold til åpningen i platetoppen.
• Fest kjøkkenviftens hoveddel med de to skruene 12c som følger med.

Advarsel:

Hvis det ikke er mulig å stramme til skruene 12c i platetoppens materiale, bruk litt silikon og lim konsollene 7.2 fast til platen. La det tørke godt før du fortsetter med installasjonen.

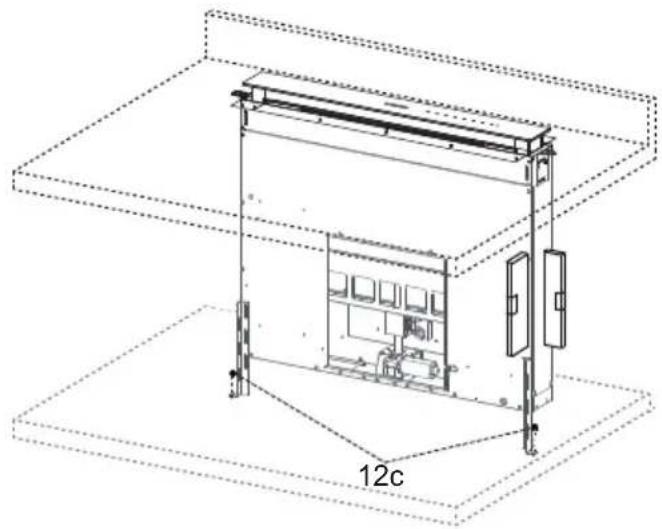

• Fest konsollene 7.1 fremme på kjøkkenviftens hoveddel med skruene 12a som følger med.
• Før konsollene festes endelig må de reguleres slik at de kan stå på platens nederste base uten å ødelegge de øverste konsollene 7.2, som vist på figuren.

- Bruk et vater og niveller kjøkkenviftens hoveddel vertikalt, og fest den til den nederste platen med de to skruene 12c som følger med.

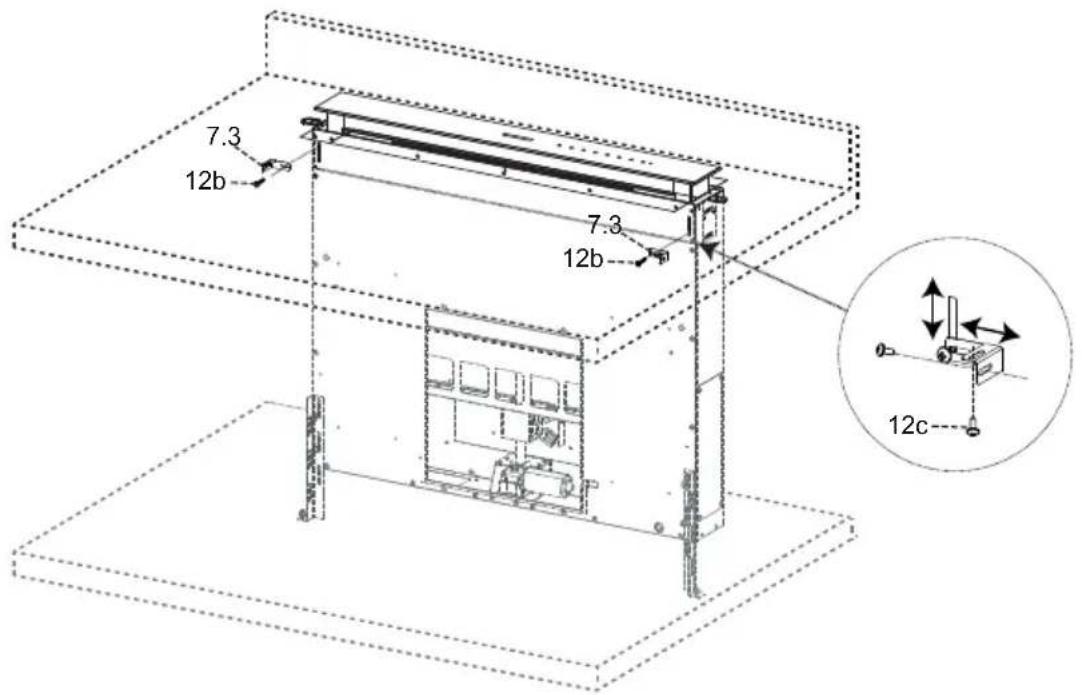

- Fest konsollene 7.3 til kjøkkenviftens hoveddel med skruene 12b som følger med, uten å stramme dem.

- Bruk skruene 12c som følger med og stram den andre delen av konsollene 7.3 enten til skapets sidevegger eller til den nederste delen av platetoppen.

- Fest skruene 12c og 12b endelig.

• Motorenheten (1) installeres fremme eller bak, avhengig av kjøkkenskapet. Kontroller riktig plassering av dekslet.
• Deretter, avhengig av hvor luftutløpet er i kjøkkenskapet, kan motorenheten dreies i trinn på 90° slik at luften slippes ut på alle fire sider i samsvar med kjøkkenskapets side (2).
• Koble koblingsstykket fra kjøkkenviftens hoveddel til motorenhetens kobling.

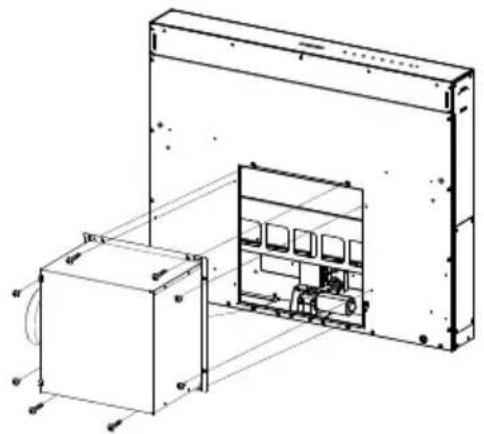

• Stram deretter motorenheten fast til kjøkkenviftens hoveddel med skruene 12a og 12b som følger med. Se figur.

1

• De elektriske ledningene som kommer ut nede til høyre på kjøkkenviftens hoveddel må kobles til koblingsstykkene på den elektriske enheten.
• Til hvert av ledningenes koblingsstykke finnes det et tilsvarende i den elektriske enheten, så pass på å ikke gjøre feil ved tilkoblingen.

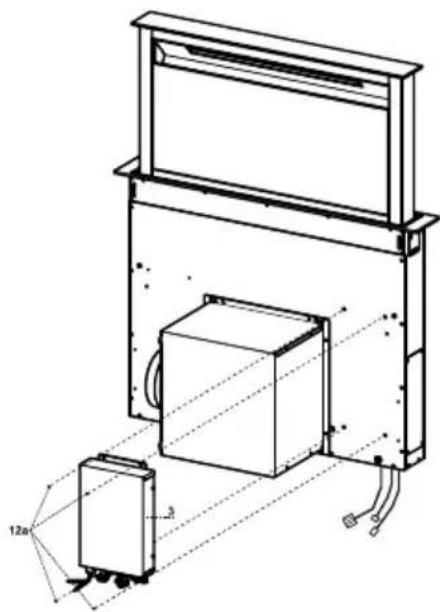

- Fest den elektriske enheten til kjøkkenviftens hoveddel med skruene 12a som følger med.

- Posisjonen vist på figuren er kun et forslag ettersom enheten også kan monteres til venstre for kjøkkenviftens hoveddel, eller stå fritt på kjøkkenskapets base hvis den ikke står i veien eller til hinder for sikkerheten.

• Dersom du bruker et rør med en diameter på 120 mm til tilkoplingen må du føre reduksjonsflensen 9 inn på utløpet til kjøkkenviftens hoveddel.
• Fest røret med egnede slangeklemmer. Disse delene følger ikke med kullfilter.

LUFTUTL∅P FOR FILTRERINGSVERSJON

• Bruk et stivt eller fleksibelt rør med en diameter på 120 eller 150 mm, og koble flensen til luftutløpet.
• For tilkobling av rør med en diameter på 120 mm må du føre reduksjonsflensen 9 inn på utløpet fra kjøkkenviftens hoveddel.
• Fest røret med egnete slangeklemmer. Nødvendig materiale følger ikke med.
• Fest retningsristen 8 på utløpet med de to skruene 12e (2,9 x 9,5) som følger med.
• Kontroller at de aktive kullfiltrene er montert (se Vedlikehold av aktive kullfilter).

ELEKTRISK TILKOBLING

- Fest panseret til strømnettet imellem en bryter i bipolar-kontakt dekning på minst 3 mm.

• Løft kjøkkenviftens bevegelige del (se Bruk) kun et par centimeter.
• Trykk den bevegelige delen nedover for å blokkere bevegelsen.

Advarsel: Skyveluken må aldri blokkeres under åpningen eller lukkingen, unntatt ved montering av rammen.

• Fjern skumbeskyttelsene i hjørnene på glasset.
• Sett frontrammen inn fra oppsiden. Pass på at flikene festes i åpningene på kjøkkenviften, og skyv frontrammen mot venstre.

• Bruk et redskap (en hammer) og dunk frontrammen fra høyre mot venstre, helt til den festes. Legg f.eks. et trestykke mellom hammeren og frontrammen for ikke å ødelegge frontramme.
• Se Bruk for å flytte den bevegelige delen til standardposisjon.

- Åpne kjøkkenviftens luke (se Bruk).

- Fjern de to klebestrimlene som holder panelet på plass under transporten.

Knapf	Funksjor	Knapp med LE
A	Knappen fungerer kun med åpen lu
	Rast trykk = Slåbelysningel på og av ved maks styrk
	Trykk i 2 sekunder Slår dempet belysnir på og av.
B	Fungerer kun med åpen lulRaskt trykk = Aktiverer/deaktiverer forsinkelsesfunksjonen:automatisk slukking av motoren (uansett hastighet) ogbelysningen med en forsinkelse på 30 minutter. Funksjonendeaktiveres ved å trykke på den samme knappen, slå avmotoren eller lukke luken.	Knapp med LEIB tent + knappen for innstilt hastig
	Fungerer både med lukket og åpen luTrykk i 2 sekunder = Når alarm for filter er i gang,tilbakestilles , filteralarmen alle lysene 3 blink. Dissesignaleringene er kun synlige når motoren er slått av.	Knapp med LED terSignalerer at de metalliske fettfiltrene må vaskes.Alarmsignalet gis etter at kjøkkenviften har fungert i timer.Knapp med LED blinker:Signalerer at de aktive kullfiltrene må byttes ut og at d metalliske fettfiltrene må vaskes. Alarmsignalet gis etkjøkkenviften har fungert i 200 tii
C	Fungerer kun med åpen lulRaskt trykk = Slår på den fjerde hastigheten.	Knapp med LED ter
	Fungerer kun med åpen lulTrykk i 2 sekunder = Slår den intensive hastigheten på og av.Kjøkkenviften fungerer med den intensive hastigheten minutter. Når tiden er utløpt, går systemet tilbake til den tidligere innstilte hastigheten.Funksjonen deaktiveres ved å trykke på den samme knappen,slå av motoren eller lukke luken.	Knapp med LED blink
D	Fungerer kun med åpen lulSlår på dertredje hastigheten	Knapp med LED ter
E	Fungerer kun med åpen lulSlår derandre hastighetepå og av	Knapp med LED ter
	Fungerer både med lukket og åpen luke og med motor -belysning slått av.Trykk i 4 sekunder = Aktiverer/deaktivbarnelåsen	Alle knappene med LED blinker to ganger. Nårbarnelåsen aktiveres, tennes knappene med LED en organgen i en tenningssekvens.
F	Fungerer kun med åpen lulRaskt trykk = Slår deførste hastighetepå og av	Knapp med LED ter
	Åpen eller lukket lulTrykk i 2 sekunder = Aktiverer/deaktiverer alarmen foraktive kullfiltrenemens motoren er slått av, og ingen alarmfiltrene er utløst.	Knappen med LEIB blinker to ganger= Alarmen fordaktive kullfiltrene er aktivert.Knappen med LED B blinker en gang = Alarmen fordaktive kullfiltrene er deaktivert.
G	Åpen lukRaskt trykk =Slår av motoren	Knappen med LED slås
	Åpen eller lukket lulTrykk i 2 sekunder mens motoren og belysningen er slått avAktiverer/deaktiverer fjernkontrollen.	Knappene med LED G + F blinker to ganger =Fjernkontrollen er aktivert.Knappene med LED G + F blinker en gang =Fjernkontrollen er deaktiv
H	Åpen luke =Luken lukkes+ belysningen og motoren slåsLukket luke = Luken åpnes + belysningen og motoren slås på.Advarsel: Hvis lukan er delvis åpen, åpnes eller lukkes den nårdu trykker på knappe

FJERNKONTROLL (EKSTRAUTSTY

• Ikke plasser fjernkontrollen i nærheten av varmekilder.
• Ikke kast batteriene i naturen, men i de bestemte beholderne.

		Motor	Lukket luke:Luken åpnes, motoren slås på med den første hastigheten og belysningen på maks styrke.Åpen luke:Raskt trykk: Motoren slås på eller av.Trykk i 2 sekunder: Luken lukkes og motoren + belysningen slås av.
		--
		--
		Lys	Kun med åpen luke:Raskt trykk: Belysningen slås på eller av.Trykk i 2 sekunder: Dempet belysning slås på eller av.
		Intensiv	Kun med åpen luke:Aktiverer intensivfunksjonen.
		Forsinkelse	Kun med åpen luke:Aktiverer forsinkelsesfunksjonen.
+		-	Kun med åpen luke:∅ker driftshastigheten hver gang det trykkes på knappen.
		-	Kun med åpen luke:Reduserer driftshastigheten hver gang det trykkes på knappen.

Rengjøring av Comfort Panel

• Trekk i den øverste delen av Comfort Panel for å åpne det.
• Løsne panelet fra kjøkkenviftens hoveddel.
• Comfort Panel må ikke vaskes i oppvaskmaskinen.
• Rengjør det utvendig med en fuktig klut og flytende nøytralt vaskemiddel.
• Rengjør det også innvendig med en fuktig klut og nøytralt vaskemiddel. Ikke bruk våte kluter eller svamper, heller ikke vannstråler. Ikke bruk slipemidler.
• Når rengjøringen er utført, må du ekte panelet tilbake på kjøkkenviftens hoveddel og lukke det igjen.

Metalliske fettfilter

Filtrene kan også vaskes i oppvaskmaskinen. De må vaskes når knappen B tennes, eller minst hver 2. måned eller oftere ved svært intens bruk.

Tilbakestilling av alarmsignalet

Rengjøring av filtrene

• Åpne luken (se Bruk).
• Trekk i Comfort Panel for å åpne det.
• Fjern ett filter om gangen ved å skyve dem mot baksiden av enheten og samtidig trekke dem nedover.
• Vask filtrene. Pass på at du ikke böyer dem. La dem tørke før du monterer dem igjen. At filterets overflate endrer farge (noe som kan skje over tid) virker ikke negativt inn på filterets effektivitet.
• Gjenmonter filtrene. Pass på at håndtaket er rettet mot den synlige utsiden.
  • Lukk igjen Comfort Panel.

Kan også vaskes i oppvaskmaskin. Må rengjøres når knappen B blinker og minst hver 4. måned, eller oftere ved svært intens bruk. Filtrene kan vaskes maks 5 ganger før de må byttes ut. Alarmsignalet (hvis aktivert på forhånd) gis kun når sugemotoren er aktivert.

Aktivering av alarmsignalet

• For kjøkkenviften i filtreringsversjon skal alarmsignalet for mettede filter aktiveres når kjøkkenviften installeres, eller senere.
• Slå av belysningen og sugemotoren.
  • Trykk på knappen F i 2 sekunder:
• Knappen med LED B blinker to ganger - Alarmsignalet for mettet, aktivt kullfilter er AKTIVERT.
• Knappen med LED B blinker en gang- Alarmsignalet for mettet, aktivt kullfilter er DEAKTIVERT.

BYTTE AV DET AKTIVE KULLFILTERET

Tilbakestilling av alarmsignalet

• Ta av Comfort Panel.
• Ta ut de metalliske fettfiltrene.
- Fjern metallfilterets sperrer fra fettfilteret og rengjør det mettede aktive kullfilteret.
- Gjenmonter det rene aktive kullfilteret og hekt det fast til fettfilteret med metallfilterets sperrer.
• Gjenmonter de metalliske fettfiltrene.
• Lukk igjen Comfort Panel.
