BRUKSANVISNING Fabula W Plus FABER

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk.

Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny ägare. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

Anslutningen av elkablarna ska utföras av en behörig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta elsystemet i enlighet med kabeldragningsbestämmelserna.
• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.
• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.
• Följ gällande lagstiftning angående utsugning av luft.

• Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.

• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.

• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.
• Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

⚠️ WARNING: Ta bort skyddsfilmen innan du installerar köksfläkten.

- Använd endast skruvar och beslag som är lämpliga för köksfläkten.

⚠️ WARNING: Om det inte installeras skruvar och beslag som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

- Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).

- Flambera inte under köksfläkten. Det finns risk för eldsvåda.

- Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.

- Håll barn under uppsikt så att de inte leker med apparaten.

- Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

⚠️ De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

• Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.
• Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).

- Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndigheter, sophämtningstjänsten eller affären där du köpte apparaten.

Inskjutning/utskjutning av apparaten Risk för personskador!

⚠ Klämrisk under ut- och inskjutning av apparaten. Vistas aldrig i apparatens rörelseområde medan den skjuts in eller ____

ut. Håll barn på säkert avständ.

• Denna köksfläkt kan användas i kombination med en gasspishäll med följande egenskaper:
  • Max. effekt 12,4 kW
• 5 brännare enligt figuren.

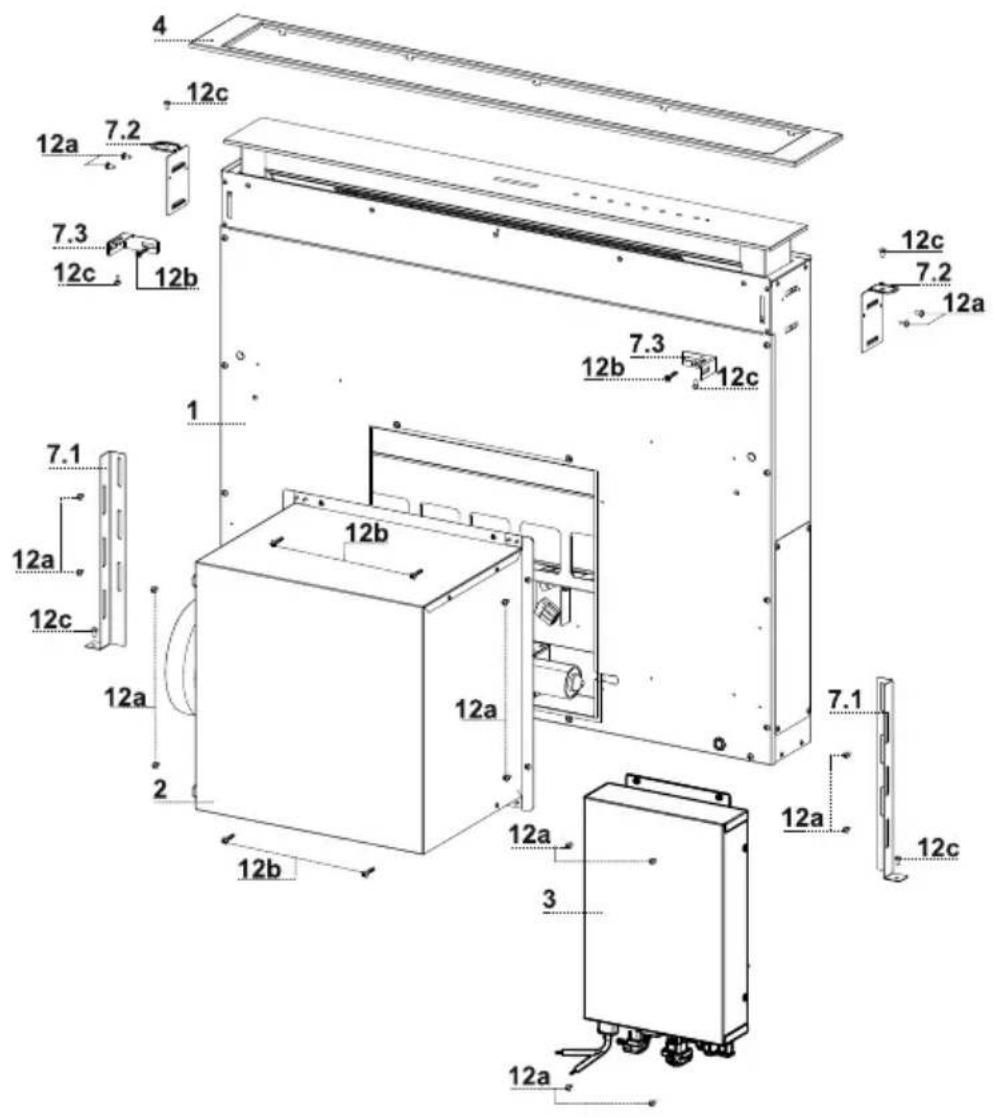

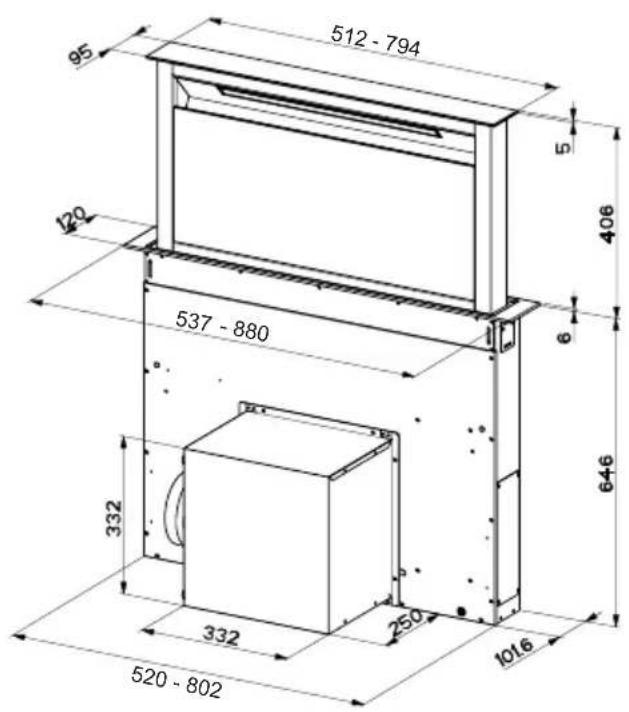

Komponenter

Ref.	Antal Produktkomponenter
1	1 Köksfläktsstomme komplett med: Reglage, Belysning, Filter
2	1 Motorenhet
3	1 Elenhet
4	1 Frontram
Ref.	Antal Installationskomponenter
7.1	2 Fastsättningskonsol på väggplåten
7.2	2 Fastsättningskonsol på stödplanet
7.3	2 Sidokonsol
12a	16 Skruvar 3,5 x 9,5
12b	6 Skruvar M4 x 8
12c	6 Skruvar 4 x 15
Antal Dokumentation
	1 Bruksanvisning

Den här köksfläkten är förbredd för att installeras invändigt köksmöbeln i:

• Utsugande version: Extern avledning.
- Filtrerande version: Intern återcirkulering.

Följd av installationsmoment

• Borrning av stödplan och montering av köksfläkt
• Anslutningar
• Funktionskontroll
  • Bortskaffande av förpackningsmaterial

Avständet mellan det borrade hålet för spishällen och det för köksfläkten ska vara min. 3 cm och max. 5 cm beroende på hållfastheten hos spishällens material.

- Köksfläkten är förberedd för frontmontering av motorenheten.

- Om köksmöbelns placering är annorlunda är det nödvändigt att se till att montera motorenheten på baksidan, pluggen som redan är fästad på baksidan av köksfläktsstommen ska demonteras och återmonteras framtilt, återplacera även kabeln med kabelförskruvning för anslutning av motorn genom att använda det avlånga hålet förberett på varje sida (A). Innan du fortsätter ska motorenhten fästas på kökfläktsstommen (Se avsnitt Fastsättning av motorenhet).

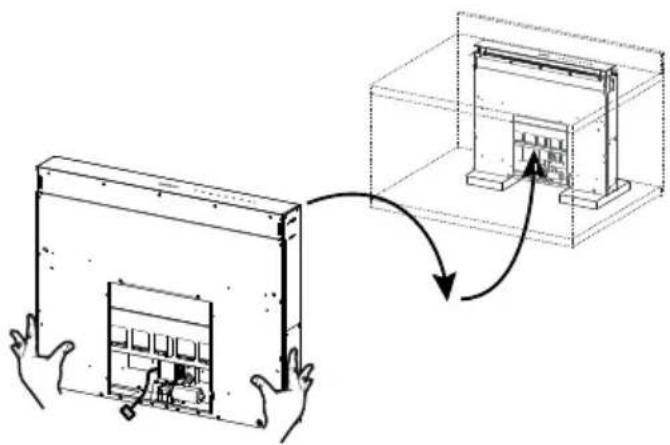

- Sätt i köksfläktsstommen underifrån i stödplanet som tidigare har borrats.

- Med hjälp av ett stöd lyft köksfläktsstommen tills fronten inte kommer ut ur stödplanet.

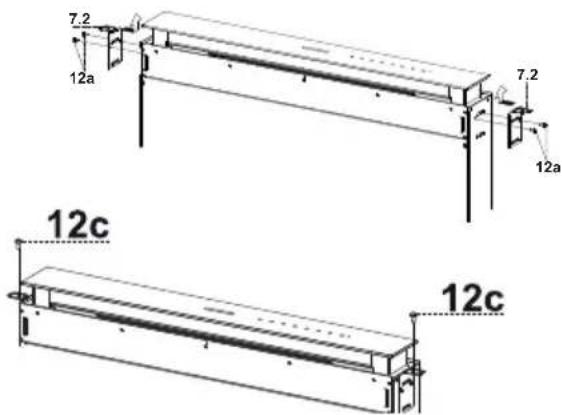

- Sätt i konsolerna 7.2, som anges på figuren, i de tillhörande avlånga hålen och fäst dem med de medföljande skruvarna 12a.

- Centrera köksfläktsstommen i förhållande till spishällens avlånga hål.

- Fäst köksfläktsstommen med 2 medföljande skruvar 12c och ta bort stöden.

Varning:

Om på grund av spishällens material det inte är möjligt att skruva fast skruvarna 12c, använd en liten mängd silicon för konsollerna 7.2 på stödplanet och låt det torka ordentligt innnan du forstätter med installationen.

- Sätt i konsolerna 7.2, såsom anges på figuren, i de tillhörande avlånga hålen och fäst dem med de medföljande skruvarna 12a.

- Köksfläkten är förberedd för frontmontering av motorenheten.

- Om köksmöbelns placering är annorlunda är det nödvändigt att se till att montera motorenheten på baksidan, pluggen som redan är fästad på baksidan av köksfläktsstommen ska demonteras och återmonteras framtilt, återplacera även kabeln med kabelförskruvning för anslutning av motorn genom att använda det avlånga hålet förberett på varje sida (A).

- Sätt i köksfaktsstommen i den tidigare borrade spishällen.

- Centrera köksfläktsstommen i förhållande till spishällens avlånga hål.

- Fäst köksfläktsstommen med de medföljande 2 skruvarna 12c.

Varning:

Om på grund av spishällens material det inte är möjligt att skruva fast skruvarna 12c, använd en liten mängd silicon för konsollerna 7.2 på stödplanet och låt det torka innan du forstätter med installationen.

Fastsättning av undre konsoler

• Fäst konsolerna 7.1 på framsidan av köksfläktsstommen med de medföljande skruvarna 12a.
• Innan du slutligen drar åt konsolerna utför regleringar som möjliggör för konsolerna att stödja sig på basen av det undre stödplanet och undika deformation av de övre konsolerna 7.2 som angivet på figuren.

- Med hjälp av ett vattenpass, nivellera vertikalt köksfläktsstommen och fäst den med de 2 medföljande skruvarna 12c på det undre stödplanet.

• Fäst definitivt skruvarna 12a.

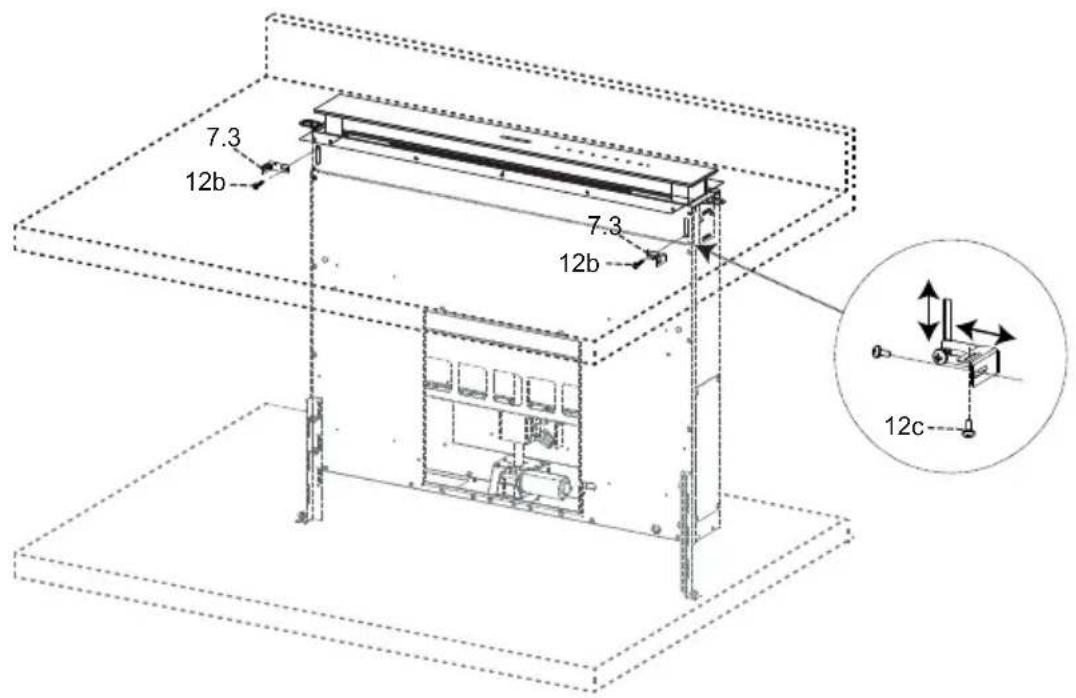

• Skruva fast konsolerna 7.3 på köksfläktsstommen med de medföljande skruvarna 12b utan att dra åt dem.
• Skruva fast den andra delen av konsolerna 7.3 med de medföljande skruvarna 12c på möbelns sidoväggar eller den undre delen av spishällen.

• Fäst definitivt skruvarna 12c och 12b.

• Installation av motorenhet (1) i fram eller bakläge ska bestämmas baserat på köksmöbelns placering, och genom att kontrollera pluggens korrekta läge.
• Därefter, baserat på var hålet för luftutsläppet på möbeln har borrats, är det möjligt att vrida motorenheten på 90° i 90° för att tillåta luftutsläppet på alla fyra sidor motsvarande de på möbeln (2).
• Anslut kontakten som kommer från köksfläktsstommen till motorenheten.
• Skruva därefter fast motorenheten på köksfläktsstommen med de medföljande skruvarna 12a och 12b som anges på figuren.

1

• Anslut elkablarna som kommer ut från den högra undre delen på köksfläktsstommen till kontakterna på elenheten.
• Varje kabelkontakt har sin motsvarande på elenheten, se därför till att inte fela på anslutningarna.

• Fäst elenheten på köksfläktsstommen med de medföljande skruvarna 12a.
• Läget angivet på figuren är bara ett alternativ, vid behov kan den även monteras på vänster sida av köksfläktsstommen eller helt enkelt släppa den fri på botten av skåpet om det inte finns några strukturella eller säkerhetshinder.

⚠ Varning.: Installera inte produkten med kopplingsdosan i kontakt med golvet.

Anslutningar

ANSLUTNING AV VERSION MED FRÅNLUFTKANAL

Vid installation av versionen med frånluftkanal, anslut köksfläkten till skorstenen med slang eller rör, ø 150 eller 120 mm. Installatören kan fritt välja mellan de båda dimensionerna.

• För att installera en frånluftkanal ø 120 mm, sätt en reducerfläns 9 på köksfläktens luftutsläpp.
• Fixera röret med hjälp av lämpliga rörklämmor (medföljer ej).
  • Ta bort eventuella filter med aktivt kol.

LUFTUTSLÄPP FILTRERANDE VERSION

• Anslut flänsen till luftutsläppshålet med en hård eller flexibel slang med ø120 eller 150 mm.
• För anslutningen med ø120 mm rör, sätt i reduktionsflänsen 9 på köksfläktsstommens utsläpp.
• Fäst slangen med lämpliga slangklämmor. Nödvändigt material medföljer inte.
• Fäst riktningsgallret 8 på utsläppet med de 2 medföljande skruvarna 12e (2,9 x 9,5).
• Säkerställ att luktfiltren med aktivt kol är isatta (Se avsnitt Underhåll av filter med aktivt kol).

ELEKTRISK ANSLUTNING

- Anslut köksfläkten till eluttaget och installera en tvåpolig brytare med en öppning på minst 3 mm emellan kontakterna.

• Lyft köksfläktsstommens rörliga del (Se avsnitt användning) enbart någon centimeter.
• För att låsa rörelsen räcker det med ett tryck nedåt på köksfläktsstommens rörliga del som du håller på att lyfta.

Varning: Blockera aldrig skjutluckan under öppnings- och stängningsfasen, förutom under montering av ramen.

• Avlägsna svampskydden på glasets hörn.
• Ta frontramen och sätt i den uppifrån och se till att dess flikar förs in i de avlånga hålen förberedda på köksfläktsstommen och skjut den till vänster.

Varning..: Alla filkar måste vara isatta.

• Slå på frontramen från höger mot vänster med hjälp av ett verktyg (Hammare) tills stoppet.
  För att inte förstöra den kan man använda en (trädbit med rätt storlek) mellan hammaren och frontramen.
• Se avsnittet användning för att föra köksfläktsstommens rörliga del till standardläge.

- Öppna luckan på kökfläkten (Se avsnitt användning).

- Avlägsna de 2 tejpremsorna som håller panelen på plats enbart under transporten.

Knapf	Funktion	Lysdiodknap
A	Knappen fungerar enbart med öppenka.
	Kort tryck = Tänder och slächbelysningemed max. interitet.
	Tryck i 2 sekunder Tänder/släckinnerblysninge.
B	Fungerar enbart med öppen lucKort tryck = Aktiverar/disaktiverarDelay, den automatiska avstängningen av motorn försenad med 30', släckning av belysningsanläggningfrån vilken hastighet som helst. Den disaktiveras genom att trycka på samma knapp, genom att stänga motorn och stänga luck:	LysdiodknappBtänd + knappen för instäl hastighet.av
	Fungerar med såväl stängdm öppen luckTryckt i 2 sekunder = Med pågående filterlarm utförsResetav filterlarmet, alla lampor 3 blinkningar. Dessa meddelanden är enbretallfettfiltren. Larmet träder i funktion efter 100 timmar av effektivt arbete av synliga med avstängd motor.	Lysdiodknapp med fast skSignalerar nödvändigheten att diska betaltfettfiltren. Larmet träder i funktion after 100 timmar av effektivt arbete av köksfläkten.Blinkande lysdiodknapp:Signalerar nödvändigheten att byta filtrer med aktivt kol och att även metallfettfiltren måste diskas. Larmet träder i funktion efter 200 timmar av effektivt arbete av köksfläkten.
C	Fungerar enbart med öppnen lucKort tryck -Aktiverar defjärde hastigheten	Lysdiodknapp med fast sk
	Fungerar enbart med öppen luclTryckt i 2 sekunder = Aktiverar/disaktiverar denintensiva hastigheten. Denna hastighet är tidsinställd på 6 minuter. När denna tid förflutit återgår systemet till den tidigare inställda hastigheten.Den disaktiveras genom att trycka på samma knapp, genom att stänga av motorn eller stänga luckan.	Blinkande lysdiodkna
D	Fungera enbart med öppen luckAktiverar detredje hastigheten.	Lysdiodknap
E	Fungerar enbart med öppen luAktiverar/disaktiverarandra hastigheten	Lysdiodknapp med fast sk
	Fungerar såväl med stängd/öppen lucka med motor belysningTryckt i 4 sekunder = Aktiverar/disaktiverarLåsning av knappsalsfnder låsning av knappsats tänds lysdiodknapparna i följ	Alla lysdiodsknappar blinkar 2 gånger.
F	Fungerar enbart med öppen lucKort tryck = Aktiverar/disaktiverarförsta hastigheten	Lysdiodknapp med fast sk
	Lucka öppen eller stängTryckt i 2 sekunder = Aktiverar/disaktiverar denFilterlarm med aktivtkolmed avstängd motor och utan pågående filterlarm.	2 Blinkningar av lysdiodknappeB=Filterlarm aktivt kol. Aktiverat1 Blinkning av lysdiodknappen B=Filterlarm aktivt kol. Deaktiverat
G	Lucka öppeKort tryck-Stänger av motorn	Släckning av lysdiodkna
	Lucka öppen eller stänTryckt i 2 sekunder med motor och belysning Off = Aktiverar/disaktiverarfjärrkontrollen.	2 Blinkinar av lysdiodknapparnG+F=Fjärrkontroll aktiverad1 Blinkning av lysdiodknappama G+F=Fjärrkontroll disaktivei
H	Lucka öppen-Stänger luckai+Belysning och motor CStängd lucka = Öppnar luckan + Belysning och motor On.Varning:Om luckan för någon anledningen är delvis öppen, genom att trycka på knappen slutför den sin öppi-eller stängningscyk

FJÄRRKONTROLL (EXTRA TILLBEHÖ

Denna apparat kan styras med en fjärrkontroll som matas med ett 3 V-batteri av typ CR2032 (ingår ej).

• Placera inte fjärrkontrollen i närheten av värmekällor.
• Kasta inte batterierna i naturen, utan i avsedda behållare.

OBS ! Fjärrkontrollens mottagare är iniitialt avaktiverad, för att aktivera den se avsnitt Användning.

		Motor	Stängd lucka:Öppnar luckan, slår på motorn på den första hastigheten och tänder belysningen med max. intensitet.Öppen lucka:Kort tryck: On/Off motorTryckt i 2 sekunder: Stänger luckan och stänger av motorn + belysning = Off
		-	-
		-	-
[kzx5]		Belysning	Enbart med öppen lucka:Kort tryck: On / Off belysningTryckt i 2 sekunder: On / Off innerbelysning
		Intensiv	Enbart med öppen lucka:Aktiverar intensivfunktionen
[6xwc]	[TBWY]	Delay	Enbart med öppen lucka:Aktiverar Delayfunktionen
		-	Enbart med öppen lucka:Ökar motorhastigheten vid varje tryck.
[∅ZZK]		-	Enbart med öppen lucka:Sänker motorhastigheten vid varje tryck.

• Öppna Comfortpanelen genom att dra den i den övre delen.
  • Haka av panelen från köksfläktsstommen.
• Comfortpanelen får absolut inte diskas i diskmaskin.
• Rengör den utvändigt med en fuktig trasa och neutralt diskmedel.
• Rengör den även invändigt med en fuktig trasa och neutralt rengöringsmedel; använd inte våta trasor eller svampar, inte heller vattenstålar; använd inte slipmedel.
• När rengöringen är slutförd haka på panelen och på köksfläktsstommen och stäng den.

Filtren kan även diskas i diskmaskin, de ska diskas när knappen B tänds eller minst varannan månad cirka eller oftare vid speciellt intensiv användning.

Återställning av larmsignal

• Släcker belysningen och stänger av utsugningsmotorn.
• Tryck på knappen B i 2 sekunder.

Rengöring av filter

• Öppna luckan (se avsnitt användning).
• Öppna Comfortpanelen genom att dra i den.
• Ta bort ett filter åt gången, tryck dem mot enhetens bakre del och dra dem samtidigt nedåt.
• Diska filtren utan att böja dem, låt filtren torka före återmonteringen. (En eventuell färgförändring på filtrets övre yta, som kan inträffa med tiden, reducerar absolut inte filtrets effektivitet.)
• Montera filtren på nytt och se till att handtaget vänder mot den synliga utsidan.
  • Stäng Comfortpanelen på nytt.

Kan även diskas i diskmaskin ska diskas när knappen B blinkar eller åtminstone var 4 månad eller oftare, för en speciellt intensiv användning, och garanterar funktionen upptill 5 diskningar före första byte. Larmsignalen, om tidigare aktiverad, inträffar enbart när insugningsmotorn är aktiverad.

• På köksfläktarna i filtrerande version, ska larmet för mättade filter aktiveras vid installationsögonblicket eller därefter.
• Släcker belysningen och utsugningsmotorn.

• Tryck på knappen F i 2 sekunder:

• 2 Blinkningar av lysdioden B – larm för mättat luktfilter med aktivt kol AKTIVERAT.

• 1 Blinkning av lysdioden B – larm för mättat luktfilter med aktivt kol DISAKTIVE RAT.

BYTE AV LUKTFILTER MED AKTIVT KOL

Återställning av larmsignal

• Släck belysning och stänger av utsugningsmotor.
• Tryck på knappen B i 2 sekunder.

Byte av filter

• Avlägsna comfortpanelen.
• Avlägsna metallfettfiltren.
• Avlägsna filterstoppen i metall från fettfiltret och fortsätt med rengöringen av det mättade luktfiltret med aktivt kol.
• Återmontera det rengjorda luktfiltret med aktivt kol och haka fast det igen med filterstoppen i metall på fettfiltret.
• Montera metallfettfiltren på nytt.
• Stäng Comfortpanelen på nytt.

Belysning

- För byte kontakta servicecenter ("För inköpet vänd dig till ett servicecentra").
