Produkttyp	Köksfläkt
Märke	Faber
Modell	Pisa 60 X
Kategori	Underbyggnadsfläkt
Bredd	598 mm (60 cm)
Djup	500 mm
Höjd	150 mm (ungefär)
Minsta avstånd från häll	650 mm
Antal hastigheter	3 + Boost (4:e)
Kontrolltyp	Tryckknappar med LED-indikatorer
Lamptyp	LED
Antal lampor	1
Luftkanaldiameter	150 mm (reducerbar till 120 mm)
Fettfiltertyp	Självbärande metall
Rengöringsintervall fettfilter	Varannan månad (oftare vid mycket användning)
Typ av kolfilter (recirkulation)	Aktivt kol (ej tvättbart)
Bytesintervall kolfilter	Var 4:e månad (oftare vid mycket användning)
Spänning	220-240 V
Frekvens	50/60 Hz
Installationstyp	Under skåp eller väggskåp
Material	Rostfritt stål
Medföljande tillbehör	Reduceringsfläns Ø150-120 mm, backdragsspjäll Ø150 mm, riktningsgaller, skruvar, manual
Säkerhetsfunktioner	Klass I, minsta avstånd 650 mm, frånkopplingsbrytare krävs
Certifieringar	CE

Vanliga frågor - Pisa 60 X FABER

Vad är det minsta avståndet mellan hällen och fläkten?

Det minsta säkerhetsavståndet är 650 mm. Om gashällens instruktioner anger ett större avstånd måste det respekteras.

Hur rengör jag metallfettfiltren?

Ta bort filtren genom att trycka dem bakåt och dra nedåt. Rengör dem varannan månad (oftare vid mycket användning) i diskmaskin eller för hand. Se till att de är helt torra innan du sätter tillbaka dem.

Hur ofta ska kolfiltret bytas?

Kolfilter är inte tvättbara och bör bytas ungefär var 4:e månad, eller oftare vid mycket användning. De används endast i recirkulationsläge.

Hur aktiverar jag boost (4:e hastighet)?

Tryck på knappen T3 i 2 sekunder. Fläkten körs med maximal hastighet i 6 minuter och återgår sedan till den tidigare inställda hastigheten. LED blinkar under boost.

Kan jag installera fläkten i kanalanslutet läge?

Ja, anslut fläkten till en frånluftskanal med ett styvt eller flexibelt rör på 150 mm eller 120 mm (använd den medföljande reduceringsflänsen). Se till att röret är så kort som möjligt och att föreskrifterna följs.

Vad ska jag göra om nätkabeln är skadad?

Nätkabeln måste bytas av tillverkaren, dess serviceombud eller en liknande behörig person för att undvika fara. Försök inte reparera den själv.

Hur byter jag belysningsenheten?

Vid byte, kontakta teknisk support. Försök inte byta lampan själv om du inte är kvalificerad. Manualen anger: 'För byte kontakta teknisk support'.

Är fläkten säker att använda med gashällar?

Ja, men se till att det finns tillräcklig ventilation för att förhindra återflöde av avgaser. Undertrycket i rummet får inte överstiga 0,04 mbar. Anslut inte fläkten till skorstenar som bär förbränningsgaser.

Vilken typ av filter kräver recirkulationsversionen?

Den kräver aktivt kolfilter (ingår inte i alla modeller). Se till att de sätts i före användning. De kan inte tvättas och måste bytas regelbundet.

Vilka dimensioner har fläkten?

Fläkten är ungefär 598 mm bred, 500 mm djup och 150 mm hög. Modellnamnet '60' anger en bredd på 60 cm. Kontrollera alltid de faktiska måtten före installation.

BRUKSANVISNING Pisa 60 X FABER

i För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny ägare. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

⚠ Anslutningen av elkablarna ska utföras av en behörig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläktneär 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta elsystemet i enlighet med kabeldragningsbestämmelserna.
• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.
• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.
• Följ gällande lagstiftning angående utsugning av luft.

• Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.

• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.

• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.
• Följ noggrant föreskrifterna från de lokala myndighettea när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

⚠️ WARNING: Ta bort skyddsfilmen innan du installerar köksfläkten.

- Använd endast skruvar och beslag som är lämpliga för köksfläkten.

⚠️ WARNING: Om det inte installeras skruvar och beslag som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

• Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).
• Flambera inte under köksfläkten. Det finns risk för eldsvåda.
• Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.
• Håll barn under uppsikt så att de inte leker med appaten.

- Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

⚠️ De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

• Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.
• Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).

- Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndigheter, sophämtningstjänsten eller affären där du köpte apparaten.

Mått

Ref. Antal Produktkomponenter

1 1 Köksfläktsstomme komplett med: Reglage, belysning, filter och utsugningsenhet
2 1 Ram
8 1 Riktningsgaller
9 1 Reduktionsfläns ø 150 – 120 mm
10 1 Fläns med ventil ø 150 mm

Ref. Antal Installationskomponenter

12a 10 Skruvar
12e 2 Skruvar 2,9 x 9,5
12f 6 Skruvar 2,9 x 6,5

Antal Dokumentation

1 Bruksanvisning

Montering av köksfläktsstomme

GÖR FÖLJANDE INNAN DU MONTERAR KÖKSFLÄKTEN PÅ VÄGGSKÅPET:

- Frånkoppla reglagens kablage med hjälp av kontaktdonen.

- Frånkoppla belysningens kablage med hjälp av kontaktdonen.

- Köksfläkten kan installeras direkt på väggskåpens undre del (min. 650 mm från spishällen).

- Gör en infattning på väggskåpets undre del som i figuren.

- Sätt i köksfläkten tills den hakar fast i klicksidostöden.

- Fäst med de medföljande tio skruvarna 12a.

- Skruva slutgiltigt fast genom att dra åt skruvarna Vf underifrån på köksfläkten.

- Öppna utsugningspanelen genom att dra i den.

- Haka av panelen från köksfläktsstommen genom att skjuta fäststiftets spak.

- Avlägsna fettfiltren.

- Skruva fast ramen med de sex skruvarna 12f. Återanslut reglagens och belysningens kablage. Återmontera fettfiltret och panelen.

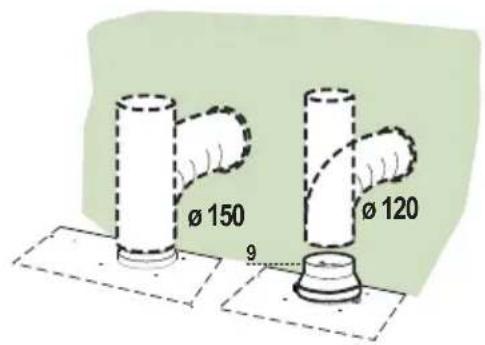

Vid installation av versionen med frånluftkanal, anslut köksfläkten till skorstenen med slang eller rör, ø 150 eller 120 mm. Installatören kan fritt välja mellan de båda dimensionerna.

- För att installera en frånluftkanal ø 120 mm, sätt en reducerfläns 9 på köksfläktens luftutsläpp.

- Fixera röret med hjälp av lämpliga rörklämmor (medföljer ej).

• Ta bort eventuella filter med aktivt kol.

LUFTUTSLÄPP FILTRERANDE VERSION

- Borra ett hål med ø 125 mm i hyllan som eventuellt är ovanför köksfläkten.

- Sätt i reduktionsflänsen 9 på köksfläktsstommens utsläpp.

- Anslut flänsen till utsläppshålet på hyllan ovanför köksfläkten med en hård eller flexibel slang med ø120 mm.

- Fäst slangen med lämpliga slangklämmor. Nödvändigt material medföljer inte.

- Fäst riktningsgallret 8 på utsläppet med de 2 medföljande skruvarna 12e (2,9 x 9,5).

- Säkerställ att luktfiltren med aktivt kol är isatta.

ELEKTRISK ANSLUTNING

- Anslut köksfläkten till eluttaget och installera en tvåpolig brytare med en öppning på minst 3 mm emellan kontakterna.

T1 Hastighet Tänd Aktiverar motorn på den första hastigheten.

Stänger av motorn.

T2 Hastighet Tänd Aktiverar motorn på den andra hastigheten.

T3 Hastighet Fast Om den trycks kort aktiverar den motorn på den tredje hastigheten.

Blinkande Om den trycks i 2 sekunder.

Aktiveras den fjärde hastigheten tidsinställd på 6 minuter, när denna tid förflutit återgår systemet till den tidigare inställda hastigheten. Lämplig att hålla stånd mot max. spridning av matos.

L Belysning Tänder och släcker belysningen.

WARNING: Knappen T1 stänger av motorn genom att alltid passera den första hastigheten.

Öppning av panel

• Öppna panelen genom att dra i den.
• Rengör den utvändigt med en fuktig trasa och neutralt rengöringsmedel.
• Rengör den även invändigt med en fuktig trasa och neutralt rengöringsmedel; använd inte våta trasor eller svampar, inte heller vattenstålar; använd inte slipmedel.

• Dessa kan även diskas i diskmaskin, de ska diskas varannan månad cirka eller oftare vid intensiv användning.
• Öppna Comfortpanelerna genom att dra i dem.
• Ta bort ett filter åt gången, tryck dem bakåt och dra dem samtidigt nedåt.
• Diska filtren utan att böja dem. Låt filtren torka före återmonteringen. (En eventuell färgförändring på filtrets övre yta, som kan inträffa med tiden, reducerar absolut inte filtrets effektivitet.)
• Montera filtren på nytt. Se till att handtaget vänder mot den synliga utsidan.
  • Stäng comfortpanelerna igen.

Filtret kan inte diskas eller regenereras, det ska bytas ut var 4:e månad eller oftare vid en mer intensiv användning.

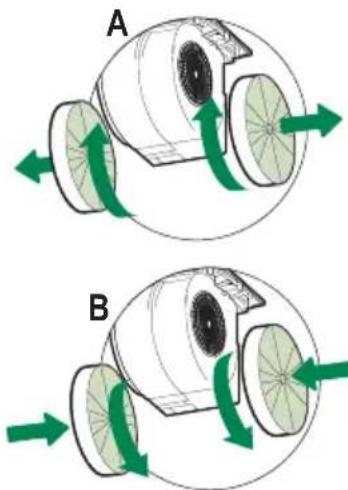

BYTE AV LUKTFILTER MED AKTIVT KOL

• Öppna Comfortpanelerna genom att dra i dem.
  • Ta bort metallfettfiltren.
• Avlägsna de mättade luktfiltren med aktivt kol, som visas (A).
  • Montera de nya filtren, som visas (B).
• Montera metallfettfiltren på nytt.
  • Stäng Comfortpanelerna på nytt.

- För byte kontakta servicecenter ("För inköpet vänd dig till ett servicecentra").

10 1 Flens med ventil med en diameter på 150 mm
