Produkttype	Emhætte
Mærke	Faber
Model	Pisa 60 X
Kategori	Underskabsemhætte
Bredde	598 mm (60 cm)
Dybde	500 mm
Højde	150 mm (ca.)
Mindste afstand fra kogeplade	650 mm
Antal hastigheder	3 + Boost (4.)
Betjeningstype	Trykknapper med LED-indikatorer
Lystype	LED
Antal lys	1
Luftkanal diameter	150 mm (reducerbar til 120 mm)
Fedtfilter type	Selvbærende metal
Fedtfilter rengøringsinterval	Hver 2. måned (oftere ved kraftig brug)
Kulfilter type (recirkulation)	Aktivt kul (kan ikke vaskes)
Kulfilter udskiftningsinterval	Hver 4. måned (oftere ved kraftig brug)
Spænding	220-240 V
Frekvens	50/60 Hz
Installationstype	Under skab eller vægskab
Materiale	Rustfrit stål
Medfølgende tilbehør	Reducerflange Ø150-120 mm, Spjæld Ø150 mm, Retningsgrid, Skruer, Manual
Sikkerhedsfunktioner	Klasse I, mindste afstand 650 mm, afbryderkontakt påkrævet
Certifikationer	CE

Ofte stillede spørgsmål - Pisa 60 X FABER

Hvad er mindste afstand mellem kogeplade og emhætte?

Den mindste sikkerhedsafstand er 650 mm. Hvis gasblusinstruktionerne angiver en større afstand, skal denne overholdes.

Hvordan rengør jeg metal fedtfiltrene?

Fjern filtrene ved at skubbe dem bagud og trække nedad. Rengør dem hver 2. måned (oftere ved kraftig brug) i opvaskemaskine eller i hånden. Sørg for at de er helt tørre før genmontering.

Hvor ofte skal aktivt kulfilter udskiftes?

Kulfiltre er ikke vaskbare og bør udskiftes cirka hver 4. måned eller oftere ved kraftig brug. De bruges kun i recirkulationstilstand.

Hvordan aktiverer jeg boost (4. hastighed) funktionen?

Tryk på T3-knappen i 2 sekunder. Emhætten kører på maksimal hastighed i 6 minutter og vender derefter tilbage til den tidligere indstillede hastighed. LED'en blinker under boost.

Kan jeg installere emhætten i udsugningstilstand?

Ja, tilslut emhætten til en aftrækskanal med et stift eller fleksibelt rør på 150 mm eller 120 mm (brug den medfølgende reducerflange). Sørg for at røret er så kort som muligt, og at reglerne følges.

Hvad skal jeg gøre, hvis netledningen er beskadiget?

Netledningen skal udskiftes af producenten, dennes serviceagent eller en tilsvarende kvalificeret person for at undgå fare. Forsøg ikke at reparere den selv.

Hvordan udskifter jeg lysenheden?

Til udskiftning skal du kontakte teknisk support. Forsøg ikke at udskifte lyset selv, medmindre du er kvalificeret. Manualen siger: 'For udskiftning kontakt teknisk support'.

Er emhætten sikker at bruge med gaskogeplader?

Ja, men sørg for tilstrækkelig ventilation for at forhindre tilbageløb af udstødningsgasser. Undertrykket i rummet må ikke overstige 0,04 mbar. Tilslut ikke emhætten til rør, der fører forbrændingsrøg.

Hvilken type filter kræver recirkulationsversionen?

Den kræver aktivt kulfiltre (medfølger ikke alle modeller). Sørg for at de er indsat før brug. De kan ikke vaskes og skal udskiftes regelmæssigt.

Hvad er emhættens mål?

Emhætten er cirka 598 mm bred, 500 mm dyb og 150 mm høj. Modelnavnet '60' angiver en 60 cm bredde. Kontroller altid de faktiske mål før installation.

BRUGSANVISNING Pisa 60 X FABER

For din sikkerhed og for at sikre korrekt brug af apparatet anbefaler vi, at du læser denne brugsanvisning omhyggeligt inden installation og brug af apparatet. Opbevar omhyggeligt denne brugsanvisning sammen med apparatet, så den kan overdrages til en eventuel ny ejer. Det er vigtigt, at brugerne er bekendt med alle apparatets funktions- og sikkerhedskarakteristika.

⚠ Kablerne skal tilsluttes af specialuddannet personale.

• Producenten kan ikke gøres ansvarlig for eventuelle skader, som skyldes forkert installation eller brug.
• Af sikkerhedsgrunde skal afstanden mellem kogepladengøemhætten være mindst 650 mm (enkelte modeller kan installeres i en lavere højde; se afsnittet vedrørende arbejdsmål og installation).
• Hvis der i gaskomfurets installationsvejledning er angivet en større afstand end den ovenstående, skal der tages højde for dette.
• Kontrollér, at netspændingen svarer til angivelserne på skiltet inden i emhætten.
• Det er nødvendigt at installere hovedafbrydere i det faste elanlæg i henhold til forskrifterne om kabelsystemer.
• For apparater i klasse I: Kontrollér, at husstandens strømforsyning har en passende jordforbindelse.
• Forbind emhætten med røgkanalen med et rør med min. diameter på 120 mm. Røgaftrækket skal være så kort som mulig.
  • Overhold alle lovbestemmelser vedrørende luftudledning.

• Emhætten må ikke forbindes med røgaftrækket til udledning af røggas fra forbrændingsprocessen (eksempelvis kedler, pejse osv.).

• Hvis emhætten benyttes sammen med apparater, som ikke er elektriske (eksempelvis gasdrevne apparater), skal der sikres en tilstrækkelig udluftning i lokalet for at hindre tilbagestrømning af den udledte gas. Når emhætten benyttes sammen med apparater, som ikke er elektriske, må det negative tryk i lokalet ikke overskride 0,04 mbar for at undgå, at emhætten suger røgen tilbage til lokalet.

• Luften må ikke bortledes gennem et røgaftræk til udledning af røggas fra apparater med forbrænding af gas eller andre former for brændstof.
• Hvis forsyningskablet beskadiges, skal det udskiftes af producenten eller et autoriseret servicecenter.
• Slut stikket til en lettilgængelig stikkontakt, der opfylder de gældende lovbestemmelser.
• Hvad angår de tekniske tiltag og sikkerhedsforanstaltgerne, der skal træffes for udledningen af røggassen, er det vigtigt at overholde de lokale myndigheders reglementer helt nøjagtig.

- Brug kun skruer og beslag, som er egnede til emhætten.

⚠ ADVARSEL: Manglende installation af skruerne eller beslagene i overensstemmelse med disse instruktioner kan medføre risiko for elektrisk stød.

• Betragt ikke lysdioden med brug af optisk udstyr (kikkert, forstørrelsesglas osv.).
• Flambér ikke under emhætten: Der er risiko for brand.
• Dette apparat må ikke anvendes af børn under 8 år, af personer med psykiske, fysiske og sansemæssige handicaps eller af personer med manglende erfaring eller kendskab, medmindre de overvåges og instrueres vedrørende sikker brug af apparatet og de farer, der er forbundet hermed. Sørg for, at børn ikke har mulighed for at lege med apparatet. Den rengøring og vedligeholdelse, som skal udføres af brugeren, må ikke udføres af børn, medmindre de er under opsyn.
• Der skal holdes øje med børnene for at sørge for, åte ikke har mulighed for at lege med apparatet.

- Dette apparat må ikke anvendes af personer (herunder børn) med psykiske, fysiske og sansemæssige handicaps eller af personer med manglende erfaring eller kendskab, medmindre de overvåges og instrueres.

De tilgængelige dele kan blive meget varme i forbindelse med brug af kogeplader, komfurer og andre madlavningsapparater.

• Rengør og/eller udskift filtrene efter den angivne periode (brandfare). Der henvises til afsnittet Vedligeholdelse og rengøring.
• Der skal være en passende udluftning i lokalet, når emhætten benyttes sammen med apparater med forbrænding af gas eller andre former for brændstof (vedrører ikke apparater, som udelukkende leder luften ind i lokalet).
• Symbolet på apparatet eller på pakningen betyder, at apparatet ikke skal betragtes som almindeligt husholdningsaffald. Det skal derimod indleveres på et opsamlingscenter, der tager sig af genanvendelse af elektrisk og elektronisk udstyr. Ved at sørge for, at dette apparat bortskaffes korrekt, bidrager du til at forebygge alvorlige følger for miljøet og menneskers helbred; disse kan derimod opstå, hvis dette apparat bortskaffes forkert. Ret venligst henvendelse til kommunen, den lokale affaldsbortskaffelsesordning eller den forretning, hvor du har købt apparatet, for udførlige oplysninger om genanvendelse af dette apparat.

Dimensioner

Komponenter

Ref. Antal Produktets komponenter

1 1 Emhættens hoveddel inkl.: Betjeningsanordninger, lys, filtre, udsugningsenhed.
2 1 Profilramme
8 1 Afbøjet rist
9 1 Passtykke ø 150-120 mm
10 1 Sidestykke med ventil ø 150 mm

Montering af emhættens hoveddel

G∅R F∅LGENDE INDEN FASTG∅RELSE AF EMHÆTTEN TIL K∅KKENSKABET:

• Frakobl betjeningsanordningernes kabler ved hjælp af konnektorerne.
• Frakobl lysenes kabler ved hjælp af konnektorerne.
• Emhætten kan installeres direkte på køkkenskabenes nederste plade (mindst 650 mm fra kogepladen).
• Skab plads til indbygning på køkkenskabets nederste plade som vist.
• Indsæt emhætten, indtil sidestøtterne klikker på plads.
• Fastgør ved hjælp af de ti medfølgende skruer 12a.
• Spænd den endegyldigt ved at stramme skruerne Vf fra emhættens underside.

• Åbn udsugningspanelet ved at trække i det.
• Kobl panelet fra emhættens hoveddel ved at forskyde fastgøringstappens særlige greb.

- Fastgør kabinettet ved hjælp af de seks skruer 12f. Tilslut kablerne til betjeningsanordninger og lys på ny, og montér fedtfilteret og panelet.

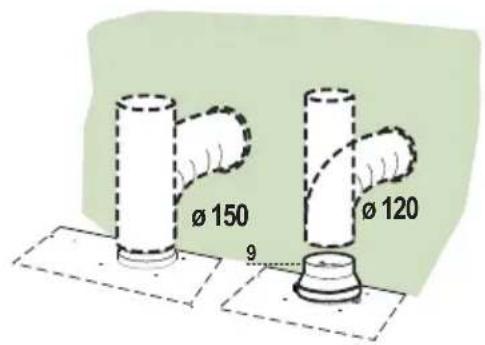

Når den afskærmede version installeres, skal emhætten tilsluttes skorstenen ved hjælp af enten et flex- eller et stift rør ø 150 eller 120 mm. Det beslutter installatøren

• For at installere en ø 120 mm tilslutning til luftaftræk skal reduktionsflangen 9 sættes på enhættens udtræk.
• Fastgør røret på plads ved hjælp af tilstrækkeligt med rørholdere (ikke medleveret).
  • Fjern alle aktive kulfiltre.

LUFTUDTAG I VERSIONEN TIL FILTRERING

• Bor et ∅ 125 mm hul i den eventuelle konsol over emhætten.
• Indsæt reduktionsflangen 9 på emhættens udtag.
• Forbind flangen til udtagshullet i konsollen over emhætten med et stift eller fleksibelt ∅ 120 mm rør.
• Fastgør røret med passende rørbånd. Det nødvendige materiale følger ikke med.
• Fastgør retningsristen 8 på udtaget ved hjælp af de to medfølgende skruer 12e (2,9x9,5).
• Kontrollér, at de aktive kulfiltre er til stede.

TILSLUTNING TIL STR∅MFORSYNING

- Tilslut emhætten til elnettet, idet der indsættes en topolet afbryder med en kontaktafstand på mindst 3 mm.

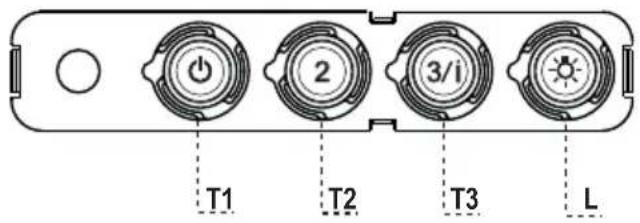

T1 Hastighed Tændt Tænder motoren ved 1. hastighed.

Slukker motoren.

T2 Hastighed Tændt Tænder motoren ved 2. hastighed.

T3 Hastighed Konstant Et kortvarigt tryk tænder motoren ved 3. hastighed.

Blinkende Trykket nede i 2 sekunder.

Aktiverer den 4. hastighed (tidsindstillet til 6 minutter). Herefter genetableres den hastighed, der var indstillet forudgående. Er i stand til at klare selv den kraftigste os fra madlavningen.

L Lys Tænder og slukker lyset.

Advarsel: Tasten T1 slukker motoren ved altid at gå til 1. hastighed.

Åbning af panel

• Åbn panelet ved at trække i det.
• Rens det udvendigt med en fugtig klud og flydende mildt rengøringsmiddel.
• Rens det ligeledes indvendigt med en fugtig klud og et mildt rengøringsmiddel; der må ikke anvendes våde klude eller svampe, og heller ikke vandstråler; undlad at bruge slibende midler.

• De kan også vaskes i opvaskemaskine, og de skal renses cirka hver 2. måned ved anvendelse, helst oftere ved intensiv anvendelse.
• Åbn Komfortpanelerne ved at trække i dem.
• Fjern filtrene enkeltvist ved at presse dem mod enhedens bagside og samtidigt trække dem nedad.
• Skyl filtrene uden at bøje dem, og lad dem tørre, før de sættes på plads igen. (Det kan forekomme, at filtrets farve med tiden ændres på overfladen, men dette påvirker ikke dets funktionsdygtighed på nogen måde).
• Sæt dem på plads igen, og sørg for, at håndtaget vender mod den synlige yderside.
  • Luk Komfortpanelerne igen.

Lugtfiltret med aktivt kul kan hverken vaskes eller gendannes, og det skal udskiftes cirka hver 4. måned eller oftere ved særlig intensiv anvendelse.

UDSKIFTNING

• Åbn Komfortpanelerne ved at trække i dem.
  • Fjern fedtfiltrene.
• Fjern de mættede luftfiltre med aktivt kul som vist (A).
• Sæt de nye filtre fast som vist (B).
• Sæt fedtfiltrene på igen.
• Luk Komfortpanelerne til igen.

• Pass på at barn ikke leker med apparatet.
