BRUKSANVISNING Victory 2.0 54 X FABER

Denna bruksanvisning är förutsedd för flera versioner av apparaten. Det är möjligt att vissa enskilda utrustningsdetaljer, inte berör din apparat.

INSTALLATION

• Tillverkaren åtar sig inget ansvar för fel som beror på felaktig eller olämplig installation.
• Minsta tillåtna avständ mellan spishäll och köksfläkt är 650 mm (vissa modeller kan installeras på en lägre höjd, se avsnitten mått och installation).
• Kontrollera att matningsnätets spänning motsvarar den som anges på märkskylten inuti köksfläkten.
• För Klass I-apparater, kontrollera att matningsnätet ger effektiv jordning.
• Anslut fläkten till frånluftkanalen via ett rör med en diameter på minst 120 mm. Anslutningsröret skall hållas så kort som möjligt.
• Anslut inte köksfläkten till frånluftkanaler som leder förbränningsgaser (från pannor, eldstäder etc.).
• Om fläkten används tillsammans med icke-elektriska spisar (t.ex. gasspisar) måste tillräcklig ventilation garanteras i lokalen för att förhindra backflöde av förbränningsgaser. Köket måste ha ett tilluftdon med direkt anslutning mot ytterluft för att garantera inflöde av friskluft. Korrekt är riskfri användning säkerställas när det maximala undertryck i lokalen inte överstiger 0,04 mbar
• I händelse av skada på kabeln, måste den bytas av tillverkaren eller av den tekniska serviceavdelning, för att undvika risker.

ANVÄNDNING

• Köksfläkten är uteslutande avsedd för hemanvändning, för att eliminera köksos.
• Använd aldrig köksfläkten för andra ändamål än det avsedda.
• Undvik höga flammor under köksfläkten medan fläkten är i drift.
• Justera gaslågan så att flammorna endast berör kokkärlets undersida och inte tränger upp längs dess sidor.
• Fritöser måste övervakas kontinuerligt under användning: Överhettad olja kan fatta eld.
• Köksfläkten skall inte användas av barn eller personer som inte är insatta i korrekt användning.
• Apparaten är inte avsedd att användas av barn eller handikappade personer utan övervakning.
• Tillaga inga flamberade maträtter under köksfläkten, då det finns risk för eldsvåda
• Denna apparat får inte användas av personer (inklusive bam) med nedsatta fysiska, sensoriska eller mentala förmågor, eller av personer utan erfarenhet och kunskap, om inte de är kontrollerade eller instruerade om användningen av apparaten av personer ansvariga för deras säkerhet.
• Barn ska övervakas för att säkerställa att de inte leker med apparaten.
• "VARNING: De åtkomliga delarna kan bli mycket varma om de används med matlagningsapparater.".

UNDERHÅLL

• Stäng av apparaten eller skilj den från matningsnätet innan något underhållsarbete utförs.
• Rengör och/eller byt filtren med angivet intervall (Risk för eldsvåda).
• Rengör köksfläkten med en fuktig trasa och neutralt flytande diskmedel.

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

1	1	Köksfläktsstomme komplett med: Reglage, Belysning, Fläktenhet, Filter
8	1	Riktningsgaller luftutsläpp
9	1	Fläns ø 150

Ref. Antal Installationskomponenter

7.1	2	Konsoler för fastsättning av köksfläktsstomme
12a	10	Skruvar 3,5 x 16
12e	2	Skruvar 2,9 x 12,7

Antal	Dokumentation
1	Bruksanvisning

Installation av luftutsläppssättet

• Köksfläkten har ett system som tillåter riktningen av luftutsläppet.
• Vid installationsögonblicket, är köksfläkten förberedd med luftutsläpp i övre läge (fig.1).
• För att ändra läget för luftutsläppet, avlägsna Confortpanelen (Se avsnitt Underhåll).
• Avlägsna fettfiltren (Se avsnitt Underhåll).
• Demontera profilen genom att lossa de 4 skruvarna som fäster den på köksfläkten (fig. 2).
• Ta bort eventuella luktfilter med aktivt kol (Se avsnitt Underhåll).
• Genom att avlägsna de 6 övre skruvarna, de 6 bakre och de 2 invändigt köksfläkten är det möjligt att vrida motorenheten med konsolen fastsatt och förbereda luftutsläppet på sidan (fig.3).
• För att rikta luftutsläppet i de olika sidorna (fig.4) lossa från insidan skruvarna som fäster den övre delen som innehåller motorn, från resten av köksfläkten.
• Vrid den övre delen enligt dina behov åt höger eller åt vänster och skruva fast skruvarna som tidigare tagits (fig.5) från insidan.
• Montera profilen med de 4 skruvarna som tidigare har avlägsnats.
• Montera filtren på nytt.
  • Montera Confortpanelen på nytt.

• Köksfläkten kan installeras direkt på väggskåpens undre del (min. 650 mm från spishällen) med klicksidostöden och de medföljande skruvarna.
• Gör en infattning på väggskåpets undre del, som visas på (fig.1), genom att lämna ett utrymme på minst 20 mm från framsidan.
• Fäst de två stödkonsolerna (fig.2) för köksfläkten genom att använda skruvarna 12a (3,5 x 16) med ett minimum avständ B på 85mm - max. 165mm. Konsolerna ska monteras på olika sätt enligt mättet på köksfläkten som ska monteras.
• Ta bort komfortpanelen (se avsnittet Underhåll).
• Ta bort fettfiltren ett i taget genom att lossa hakarna (se avsnittet Underhåll).
• Demontera profilen genom att lossa de 4 skruvarna som fäster den vid köksfläkten (fig.4).
• Ta bort eventuella luktfilter med aktivt kol (se avsnittet Underhåll).
• Sätt i köksfläkten tills den hakar fast i klicksidostöden. (fig.3)
• Blockera definitivt genom att dra åt skruvarna Vf underifrån på köksfläkten. (fig.3)
• Nu är det möjligt att definitivt fästa köksfläkten i väggskåpet med de medföljande skruvarna 12a (3,5 x 16). (fig.4).
• Återmontera profilen med de 4 skruvarna som tidigare har avlägsnats.
• Montera filtren på nytt.
  • Montera komfortpanelen igen.

Anslutningar

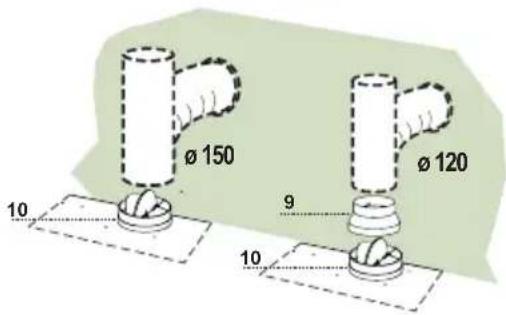

LUFTUTSLÄPP SUGANDE VERSION

För installation i sugande version anslut fläktkåpan till utgångsrörsystemet med ett styv eller böjlig slang med en diameter på 150 eller 120 mm, valet lämnas åt installatören.

Anslutning till slang med ø 150

• Sätt i flänsen ø 150 10 på utgången av köksfläktsstommen.
• Fäst slangen med lämpliga slangklämmor. Nödvändigt material medföljer inte.

Anslutning till slang med ø 120

• För anslutning med en slang med 120 mm diameter, sätt i reduktionsflänsen 9 på den tidigare installerade ø 150 flänsen.
• Fäst slangen med lämpliga slangklämmor. Nödvändigt material medföljer inte.
• I båda fallen avlägsna eventuella luktfilter med aktivt kol.

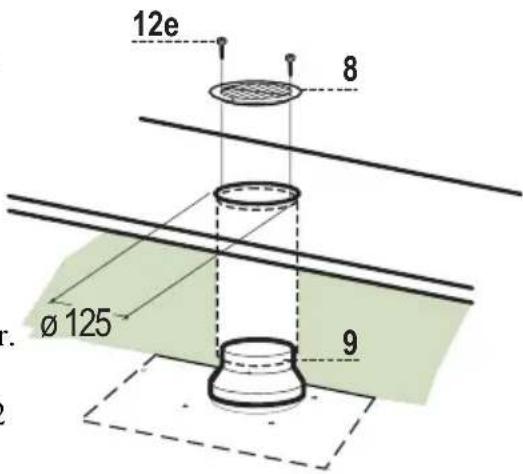

LUFTUTSLÄPP FILTRERANDE VERSION

• Borra ett hål med ø 125 mm i hyllan som eventuellt är ovanför köksfläkten.
• Sätt i reduktionsflänsen 9 på köksfläktsstommens utsläpp.
• Anslut flänsen till utsläppshålet på hyllan ovanför köksfläkten med en hård eller flexibel slang med ø120 mm.
• Fäst slangen med lämpliga slangklämmor. Nödvändigt material medföljer inte.
• Fäst riktningsgallret 8 på utsläppet med de 2 medföljande skruvarna 12e (2,9 x 9,5).
• Säkerställ att luktfiltren med aktivt kol är isatta.

ELEKTRISK ANSLUTNING

- Anslut köksfläkten till eluttaget och installera en tvåpolig brytare med en öppning på minst 3 mm emellan kontakterna.

Kontrollpanel

Knapp	Funktion Display
A Tänder/släcker belysningen. Tänd/släckt
B Ett Genom att hålla knappen intryckt i cirka 2 sekunder, utförs återställning av filterlarm (se avsnitt Underhåll)		Påslagen/avstängd

Lysdiod C
Fast	Signalerar mättnaden av Larmet träder i funktion efter 100 timmar av effektivt arbete av köksfläkten. (Återställning se avsnitt Underhåll)
Blinkande Signalerar,	när det är aktiverat, larmet för mättat luktfilter med aktivt kol, att det måste bytas; även metallfettfiltren ska diskas. Larmet för mättat luktfilter med aktivt kol träder i funktion efter 200 timmar av effektivt arbete av köksfläkten. (Aktivering och återställning se avsnitt Underhåll)

metal

FJÄRRKONTROLL

Den här apparaten kan kontrolleras med en fjärrkontroll, driven med alkaliska zink-kol batterier på 1,5 V av standardtyp LR03-AAA (medföljer ej).

• Lägg inte fjärrkontrollen i närheten av värmekällor.
• Kasta inte batterier i naturen, lägg dem i de speciella behållarna.

Knapp	Funktion Display
	Slår på/stänger av motorn.	Lysdioden på motorknappen (på kommandona för köksfläkten) slår på och stänger av motorn.
-	Sänker motorns hastighet. -
+	Ökar motorns hastighet. -
i	INTENSIV- Aktiverar den intensiva hastigheten från vilken hastighet som helst.För att koppla från den är det tillräckligt att trycka på samma knapp på nytt eller stänga av motorn.- Intensivhastigheten är tidsinställd på 10 minuter: När de 10 minuterna har förflutit återgår systemet automatiskt till den tidigare inställda hastigheten.- Kan enbart aktiveras närDelayeller24hinte är aktiverade.	Lysdioden på motorknappen (på kommandona för köksfläkten), blinkar 1 gång per sekund.
	Ett kort tryck Funktion Delay:- Aktiverar och disaktiverar köksfläktens totala stoppläge (motor+belysning) efter 30 minuter:För att disaktivera Delay kan du trycka på samma knapp på nytt eller stänga av motorn- Kan enbart aktiveras närIntensiveller24hinte är aktiverade.	Lysdioden på motorknappen (på kommandona för köksfläkten), blinkar var 0.5 sekund.
	Hällen intryekt i 2 sek Funktion 24H:- Kan enbart aktiveras närIntensiveller24hinte är aktiverade.- Aktiverar och avaktiverar funktionen 24h 10 minuter varje timma, i 24 timmar. När tiden förflutit avaktiveras den.För avaktivera funktionen 24h tryck på samma knapp eller tryck på knappen slå på/stäng av motorn.	Lysdioden på motorknappen (på kommandona för köksfläkten), blinkar var 2 sekund.
	Tänder/släcker köksfläktens belysning. -

• Öppna Confortpanelen genom att dra i den.
• Haka av panelen från köksfläktsstommen genom att skjuta fäststiftets spak.
• Confortpanelen får absolut inte diskas i diskmaskin.
• Rengör den utvändigt med en fuktig trasa och diskmedel.
• Rengör den även invändigt med en fuktigt trasa och diskmedel; använd inte blöta trasor eller svampar, inte heller vattenstrålar; använd inte slipande ämnen.
• Efter avslutat moment haka fast panelen på köksfläktsstommen och stäng den igen.

Filtren kan även diskas i diskmaskin, de ska diskas när lysdioden för larmsignal filter (C) är tänd med fast sken eller minst varannan månad cirka eller oftare vid speciellt intensiv användning.

Återställning av larmsignal

- Med avstängd motor, tryck på knappen B i 2 sekunder tills lysdioden filterlarm (C) släcks.

Rengöring av filter

• Öppna komfortpanelen.
• Ta bort ett filter åt gången, tryck dem bakåt och dra dem samtidigt nedåt.
• Diska filtren utan att böja dem. Låt filtren torka före återmonteringen.
• Montera filtren på nytt. Se till att handtaget vänder mot den synliga utsidan
  • Stäng komfortpanelen på nytt.

- Filtret kan inte diskas eller regenereras. Filtret ska bytas när lysdioden larmsignal filter (C) är tänd blinkande eller minst var 4:e månad.

- På köksfläktarna i filtrerande version, ska larmet för mättade filter aktiveras vid installationsögonblicket eller därefter.

- När alla belastningar är avstängda (Motor+Belysning), håll knappen on/off motor (B) på tryckknappspanelen intryckt i 4 sekunder och följande kommer att visas:

- 2 blinkningar av lysdiod (C)—larm för mättat filter med aktivt kol AKTIVERAT

- 1 blinkning av lysdiod (C)- larm för mättat filter med aktivt kol DISAKTIVERAT

BYTE AV LUKTFILTER MED AKTIVT KOL

Återställning av larmsignal

- Med avstängd motor, tryck på knappen B i 2 sekunder tills lysdioden filterlarm (C) släcks.

Byte av filter

- Öppna komfortpanelen.

• Avlägsna metallfettfiltren.

- Ta bort det mättade luktfiltret med aktivt kol som visas på figuren.

- Montera det nya filtret genom att haka fast det i sätet.

- Montera metallfettfiltren på nytt.

• Stäng komfortpanelen på nytt.

- Byt ut lampan mot en ny med samma egenskaper. Sätt in de två piggarna korrekt i hållarens säte.

• Ta ut fettfiltrene (se avsnittet Vedlikehold).
