Marque	Faber
Modèle	Heaven 2.0 120 X Plus
Type de produit	Hotte aspirante
Catégorie	Hotte décorative de cheminée
Largeur	120 cm
Hauteur de sécurité minimum	650 mm au-dessus du plan de cuisson
Diamètre de conduit d'évacuation	120 mm minimum
Alimentation électrique	220-240 V ~ 50/60 Hz
Puissance moteur (estimée)	300 W
Éclairage	LED blanc, classe 1M, puissance optique max 7 μW
Vitesses moteur	4 vitesses (1, 2, 3, Intensive temporisée 6 min)
Fonction Delay	Extinction différée de 30 minutes
Télécommande	Incluse (piles AAA non fournies)
Filtres à graisse	Métalliques, lavables au lave-vaisselle, alarme saturation après 100 h
Filtre à charbon actif	Non lavable, remplacement tous les 4 mois, alarme après 200 h
Type d'installation	Évacuation ou recyclage avec filtre à charbon
Poids net (estimé)	Environ 20 kg
Indice de protection	Classe I (mise à la terre obligatoire)
Niveau sonore (estimé)	55-65 dB(A) selon vitesse
Entretien	Nettoyer les filtres à graisse tous les 2 mois, remplacer le filtre à charbon tous les 4 mois, nettoyer l'extérieur avec un chiffon humide
Sécurité	Arrêt automatique de la vitesse intensive après 6 min, fonction Delay, ne pas flamber sous la hotte
Service après-vente	Contacter le SAV pour le remplacement des LED

FOIRE AUX QUESTIONS - Heaven 2.0 120 X Plus FABER

Quel est le délai de nettoyage des filtres à graisse ?

Les filtres à graisse doivent être nettoyés tous les 2 mois (ou plus souvent en cas d'utilisation intensive). La led S1 fixe signale qu'ils doivent être lavés après 100 heures de fonctionnement. Ils passent au lave-vaisselle.

Comment réinitialiser l'alarme de saturation des filtres après nettoyage ?

Éteignez l'éclairage et le moteur, puis appuyez sur la touche T3 pendant au moins 3 secondes. La led clignotera trois fois pour confirmer la réinitialisation.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Il doit être remplacé tous les 4 mois environ, ou plus souvent en cas d'utilisation intensive. La led S1 clignote après 200 heures de fonctionnement pour signaler le remplacement.

Comment activer la fonction d'extinction différée (Delay) ?

Appuyez sur la touche T1 pendant environ 3 secondes. La fonction Delay arrête automatiquement le moteur et l'éclairage après 30 minutes. La led T1 clignote. Cette fonction n'est pas disponible en mode Intensive ou 24h.

Quelle est la hauteur de sécurité entre la hotte et la table de cuisson ?

La distance minimale de sécurité est de 650 mm. Si les instructions de votre table de cuisson à gaz indiquent une distance supérieure, respectez celle-ci.

Comment utiliser la télécommande ?

La télécommande fonctionne avec des piles LR03-AAA (non fournies). Elle permet d'allumer/éteindre le moteur, de régler les vitesses (+/-), d'activer la vitesse intensive, la fonction Delay et l'éclairage. Pour associer la télécommande, maintenez la touche T4 enfoncée pendant 5 secondes (la led clignote 2 fois). Pour désassocier, même procédure (clignote 1 fois).

Les ampoules LED peuvent-elles être remplacées par l'utilisateur ?

Non, les LED sont de classe 1M et ne doivent pas être observées avec des instruments optiques. Pour le remplacement, contactez le service après-vente Faber.

Quel est le diamètre du conduit d'évacuation ?

Le conduit d'évacuation doit avoir un diamètre minimum de 120 mm. Le parcours doit être le plus court possible pour une efficacité optimale.

La hotte peut-elle être installée en mode recyclage ?

Oui, cette hotte peut fonctionner en mode évacuation ou en mode recyclage avec un filtre à charbon actif (non inclus). En mode recyclage, activez l'alarme de saturation du filtre à charbon en maintenant la touche T2 pendant 5 secondes (moteur et éclairage éteints).

Comment nettoyer l'extérieur de la hotte ?

Utilisez un chiffon humide et un détergent liquide neutre. N'utilisez jamais de chiffons mouillés, d'éponges, de jets d'eau ni de produits abrasifs. Pour l'intérieur du panneau, procédez de même.

MODE D'EMPLOI Heaven 2.0 120 X Plus FABER

Manuel d'Instructions

Attention! Veuillez lire les consignes de sécurité que contient la Notice d'utilisation avant d'installer l'appareil.

Les instructions pour l'utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil.

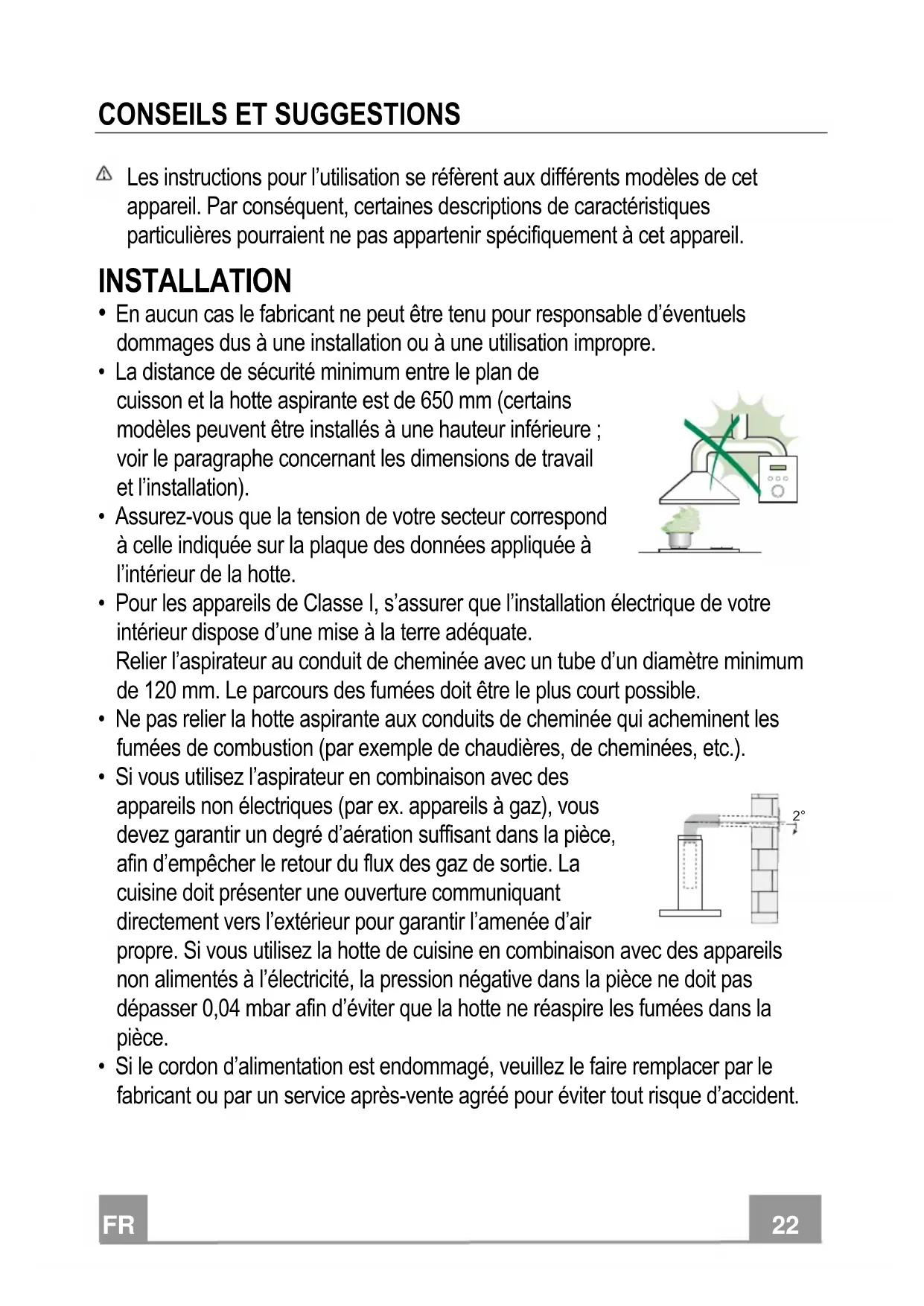

Installation

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure; voir le paragraphe concernant les dimensions de travail et l'installation).
• Assurez-vous que la tension de votre secteur correspond à celle indiquée sur la plaque des données appliquée à l'intérieur de la hotte.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.

Relier l'aspirateur au conduit de cheminée avec un tube d'un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.

• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en combinaison avec des appareils non électriques (par ex. appareils à gaz), vous devez garantir un degré d'aération suffisant dans la pièce, afin d'empêcher le retour du flux des gaz de sortie. La cuisine doit présenter une ouverture communiquant directement vers l'extérieur pour garantir l'amenée d'air.

propre. Si vous utilisez la hotte de cuisine en combinaison avec des appareils non électriques, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar afin d'éviter que la hotte ne réaspire les fumées dans la pièce.

- Si le cordon d'alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente agréé pour éviter tout risque d'accident.

• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Toutes les normes concernant l'évacuation de l'air doivent être respectées.
• Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte.

Attention : toute installation des vis et des dispositifs de fixation non conforme aux présentes instructions peut entraîner des risques de décharges électriques.

- Brancher la hotte à l'alimentation de secteur avec un interrupteur bipolaire ayant une ouverture des contacts d'au moins 3 mm.

Utilisation

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.

- Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.

- Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.

- Cet appareil n'est pas destiné à être utilisé par des enfants d'un âge inférieur à 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillées et instruites sur la manière d'utiliser cet appareil en sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins que ce ne soit sous la surveillance d'une personne responsable.

- ATTENTION : les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

Entretien

• Avant d'effectuer toute opération de nettoyage et d'entretien, éteindre ou débrancher l'appareil du secteur.
• Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie).
• Nettoyer les filtres à graisse tous les 2 Ces filtres peuvent être lavés au lave-vaisselle.
• Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4
• Effectuer le nettoyage selon les instructions, sous risque d'incendie.
• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre.

Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

Encombrement

- Dans tous les cas où le Plafond ne devait pas être suffisamment robuste en correspondance du point d'accrochage, l'Installateur devra se charger de le rendre plus solide au moyen de plaques et contre-plaques spéciales, ancrées sur les parties structuralement résistantes.

Branchement electrique

- Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.

S1 L T1T2T3T4 2 3 I S1 L T1T4 T2 T3 S1 F ① 2 3 1 L T1T4 T2 T3 S1 L ① 2 3 1 T 3 T2T1T4

Tableau des commandes

Touche	Led	Fonction
L	- Allume/Éteint les lumières à la luminosité maximum.
		L'appui sur la touche pendant environ 2 secondes, branche/débranche l'éclairage à faible intensité.
T1	Fixe	Démarre/Coupe le moteur en première vitesse.
	Clignotante	Fonction Dclay :Garder la touche appuyée pendant environ 3 secondes pour activer/désactiver la fonction Delay (l'extinction automatique du moteur, des ventilateurs et de l'éclairage différé de 30'). Non activable si le mode Intensive ou 24h sont actifs.
T2	Fixe	Démarre le moteur en deuxième vitesse.
	Garder la touche appuyée pendant environ 5 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), l'alarme des filtres au charbon actif s'active et la led correspondante clignotera 2 fois.Pour la désactiver, appuyer de nouveau sur la touche pendant 5 secondes. La led correspondante clignotera 1 fois.
T3	Fixe	Démarre le moteur en troisième vitesse.
	Garder la touche appuyée pendant environ 3 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), le reset est effectué et la led S1 correspondante clignotera 3 fois.
T4	Fixe Démarre le moteur à la vitesse INTENSIVE.Cette vitesse est temporisée à 6 minutes. Après ce délai, le système retourne automatiquement à la vitesse précédemment sélectionnée. Si activée à partir du moteur à l'arrêt, à la fin du délai préfixé le système passe en mode OFF.
		Garder la touche appuyée pendant environ 5 secondes pour valider la télécommande. La led correspondante clignote 2 fois.Garder la touche appuyée pendant 5 secondes pour invalider la télécommande. La led correspondante clignote 1 seule fois
S1	Fixe	Signale l'alarme saturation filtres à graisse métalliques et la nécessité de les laver. L'alarme se déclenche après 100 heures de fonctionnement effectif de la hotte. (Pour le reset, voir le paragraphe Entretien)
	Clignotante	Signale, lorsque l'alarme de saturation du filtre anti-odeur à charbon actif est activée, que le filtre doit être remplacé. Laver aussi les filtres à graisse métalliques. L'alarme de saturation du filtre anti-odeur à charbon actif entre en fonction après 200 heures de fonctionnement effectif de la hotte. (Activation et Restauration voir parag. Entretien)

Telecommande

Il est possible de commander cet appareil au moyen d'une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA25 (ne fournis pas).

• Ne pas ranger la télécommande à proximité de sources de chaleur.
• Ne pas jeter les piles; il faut les déposer dans les récipients de récolte spécialement prévus à cet effet.

Tableau des commandes – télécommande

➊	Moteur Moteur On / Off.
-	Diminue la vitesse de fonctionnement à chaque appui.
+
➀	Intensive
➂	Delay
➇	Éclairage

Ouverture panneau

• Ouvrir le panneau en le tirant. - Le nettoyer à l'extérieur avec un chiffon humide et un détergent liquide neutre. - Le nettoyer également à l'intérieur avec un chiffon humide et un détergent neutre; ne jamais utiliser des chiffons ou des éponges mouillés, ni des jets d'eau; ne pas utiliser de substances abrasives.

Filtres à graisse métalliques

Ils peuvent être lavés au lave-vaisselle et doivent être lavés quand la led S1 s'allume ou au moins tous les 2 mois d'utilisation ou plus fréquemment en cas d'utilisation particulièrement intensive.

Reset du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration.
• Appuyer sur la touche T3 pendant au moins 3 secondes jusqu'au triple clignotement de confirmation de la LED.

• Ouvrir les portes
• Retirer le filtre en le poussant vers l'arrière du groupe et en tirant en même temps vers le bas.
• Laver le filtre en évitant de le plier, et le laisser sécher avant de le remonter (tout changement de couleur de la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l'efficacité de ce dernier).
• Le remonter en faisant attention de garder la poignée vers la partie visible externe. • Refermer les portes.

Il n'est ni lavable, ni régénérable. Le remplacer lorsque la LED S1 clignote ou au moins tous les 4 mois. Le signal d'alarme, si préalablement activé, se vérifie seulement lorsque le moteur d'aspiration est en marche.

Activation du signal d'alarme

• Dans les hottes en version filtrante, activer le signal d'alarme de saturation des filtres au moment de l'installation ou après.
• Éteindre les lumières et le moteur d'aspiration.
• Appuyer pendant 5 secondes sur la touche T2 jusqu'à ce que la led de confirmation clignote :

Reset du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration.
• Appuyer sur la touche T3 pendant au moins 3 secondes jusqu'au triple clignotement de confirmation de la LED.

Remplacement du filtre

• Ouvrir les portes • Retirer le filtre à graisse
• Enlever les filtres anti-odeur au charbon actif saturés, comme indiqué (A).
• Monter les nouveaux filtres, comme indiqué (B).
• Remonter le filtre à graisse. Refermer les portes.

Attention : Cet appareil est doté d'une lumière LED blanche de classe 1M conformément à la norme EN 60825-1: 1994 + A1:2002 + A2:2001 : puissance optique maximum émise à 439nm : 7μW. Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...)

- Pour le remplacement, contacter le Service après-vente. (« Pour l'achat, s'adresser au service après-vente »).
