Heaven 2.0 120 X Plus - Cappa aspirante FABER - Manuale utente e istruzioni gratuiti

Marca	Faber
Modello	Heaven 2.0 120 X Plus
Tipo di prodotto	Cappa aspirante
Categoria	Cappa decorativa da camino
Larghezza	120 cm
Altezza di sicurezza minima	650 mm sopra il piano cottura
Diametro del condotto di evacuazione	120 mm minimo
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Potenza motore (stimata)	300 W
Illuminazione	LED bianco, classe 1M, potenza ottica max 7 μW
Velocità motore	4 velocità (1, 2, 3, Intensiva temporizzata 6 min)
Funzione Delay	Spegnimento ritardato di 30 minuti
Telecomando	Incluso (pile AAA non fornite)
Filtri antigrasso	Metallici, lavabili in lavastoviglie, allarme saturazione dopo 100 h
Filtro a carbone attivo	Non lavabile, sostituzione ogni 4 mesi, allarme dopo 200 h
Tipo di installazione	Evacuazione o riciclo con filtro a carbone
Peso netto (stimato)	Circa 20 kg
Indice di protezione	Classe I (messa a terra obbligatoria)
Livello sonoro (stimato)	55-65 dB(A) a seconda della velocità
Manutenzione	Pulire i filtri antigrasso ogni 2 mesi, sostituire il filtro a carbone ogni 4 mesi, pulire l'esterno con un panno umido
Sicurezza	Arresto automatico della velocità intensiva dopo 6 min, funzione Delay, non fiammeggiare sotto la cappa
Servizio post-vendita	Contattare il servizio post-vendita per la sostituzione dei LED

Domande frequenti - Heaven 2.0 120 X Plus FABER

Qual è il tempo di pulizia dei filtri antigrasso?

I filtri antigrasso devono essere puliti ogni 2 mesi (o più spesso in caso di uso intensivo). Il led S1 fisso segnala che devono essere lavati dopo 100 ore di funzionamento. Sono lavabili in lavastoviglie.

Come resettare l'allarme di saturazione dei filtri dopo la pulizia?

Spegnere l'illuminazione e il motore, quindi premere il tasto T3 per almeno 3 secondi. Il led lampeggerà tre volte per confermare il reset.

Quando va sostituito il filtro a carbone attivo?

Il filtro a carbone attivo non è né lavabile né rigenerabile. Deve essere sostituito circa ogni 4 mesi, o più spesso in caso di uso intensivo. Il led S1 lampeggia dopo 200 ore di funzionamento per segnalare la sostituzione.

Come attivare la funzione di spegnimento ritardato (Delay)?

Premere il tasto T1 per circa 3 secondi. La funzione Delay arresta automaticamente il motore e l'illuminazione dopo 30 minuti. Il led T1 lampeggia. Questa funzione non è disponibile in modalità Intensiva o 24h.

Qual è l'altezza di sicurezza tra la cappa e il piano cottura?

La distanza minima di sicurezza è di 650 mm. Se le istruzioni del tuo piano cottura a gas indicano una distanza maggiore, rispetta quella.

Come utilizzare il telecomando?

Il telecomando funziona con pile LR03-AAA (non fornite). Permette di accendere/spegnere il motore, regolare le velocità (+/-), attivare la velocità intensiva, la funzione Delay e l'illuminazione. Per associare il telecomando, tenere premuto il tasto T4 per 5 secondi (il led lampeggia 2 volte). Per dissociare, stessa procedura (lampeggia 1 volta).

Le lampadine LED possono essere sostituite dall'utente?

No, i LED sono di classe 1M e non devono essere osservati con strumenti ottici. Per la sostituzione, contattare il servizio post-vendita Faber.

Qual è il diametro del condotto di evacuazione?

Il condotto di evacuazione deve avere un diametro minimo di 120 mm. Il percorso deve essere il più breve possibile per un'efficienza ottimale.

La cappa può essere installata in modalità riciclo?

Sì, questa cappa può funzionare in modalità evacuazione o in modalità riciclo con un filtro a carbone attivo (non incluso). In modalità riciclo, attivare l'allarme di saturazione del filtro a carbone tenendo premuto il tasto T2 per 5 secondi (motore e illuminazione spenti).

Come pulire l'esterno della cappa?

Utilizzare un panno umido e un detergente liquido neutro. Non utilizzare mai panni bagnati, spugne, getti d'acqua o prodotti abrasivi. Per l'interno del pannello, procedere allo stesso modo.

MANUALE UTENTE Heaven 2.0 120 X Plus FABER

Libretto di Istruzioni

Instructions Manual

IT LIBRETTO DI INSTALLAZIONE

Attenzione! Prima di procedere all'installazione, leggere le Avvertenze e Suggerimenti contenute nel Libretto di Uso.

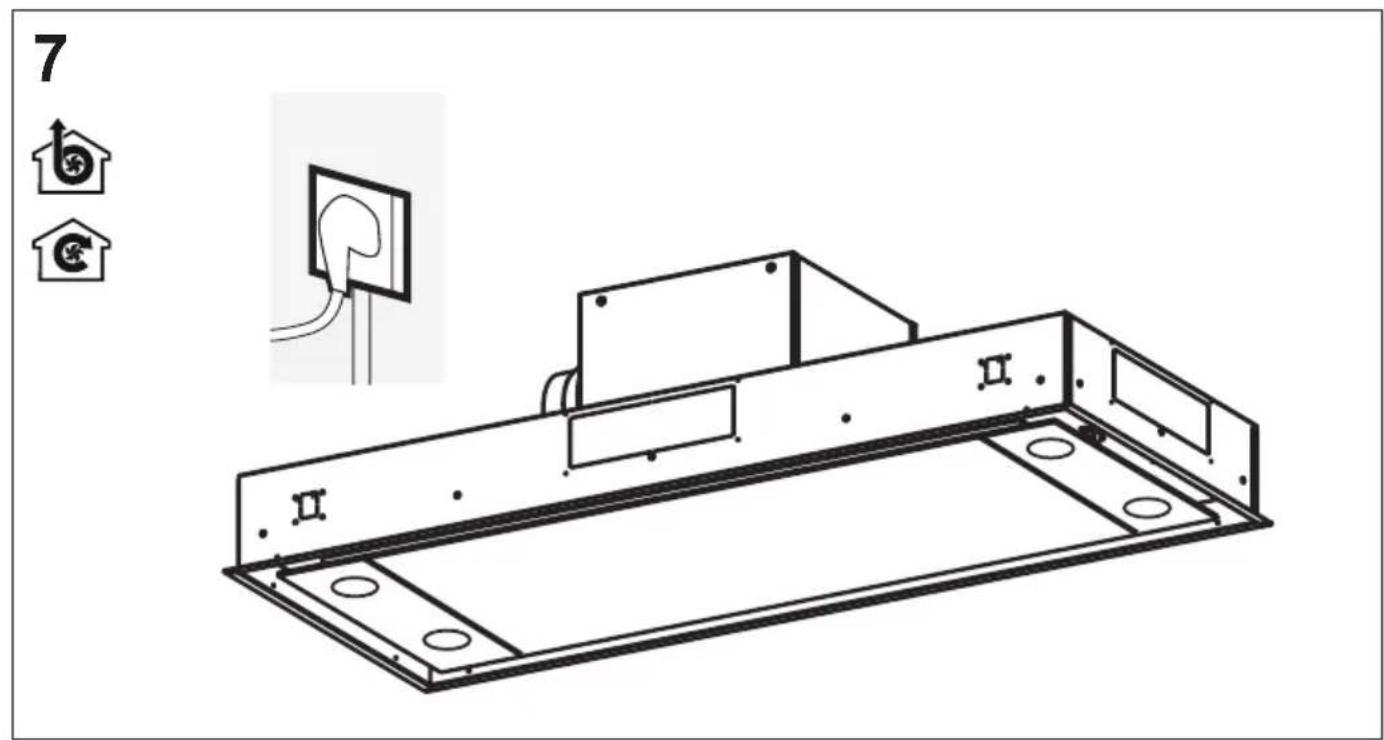

SV INSTALLATIONSHANDBOK

6 Min.100 cm

7 €

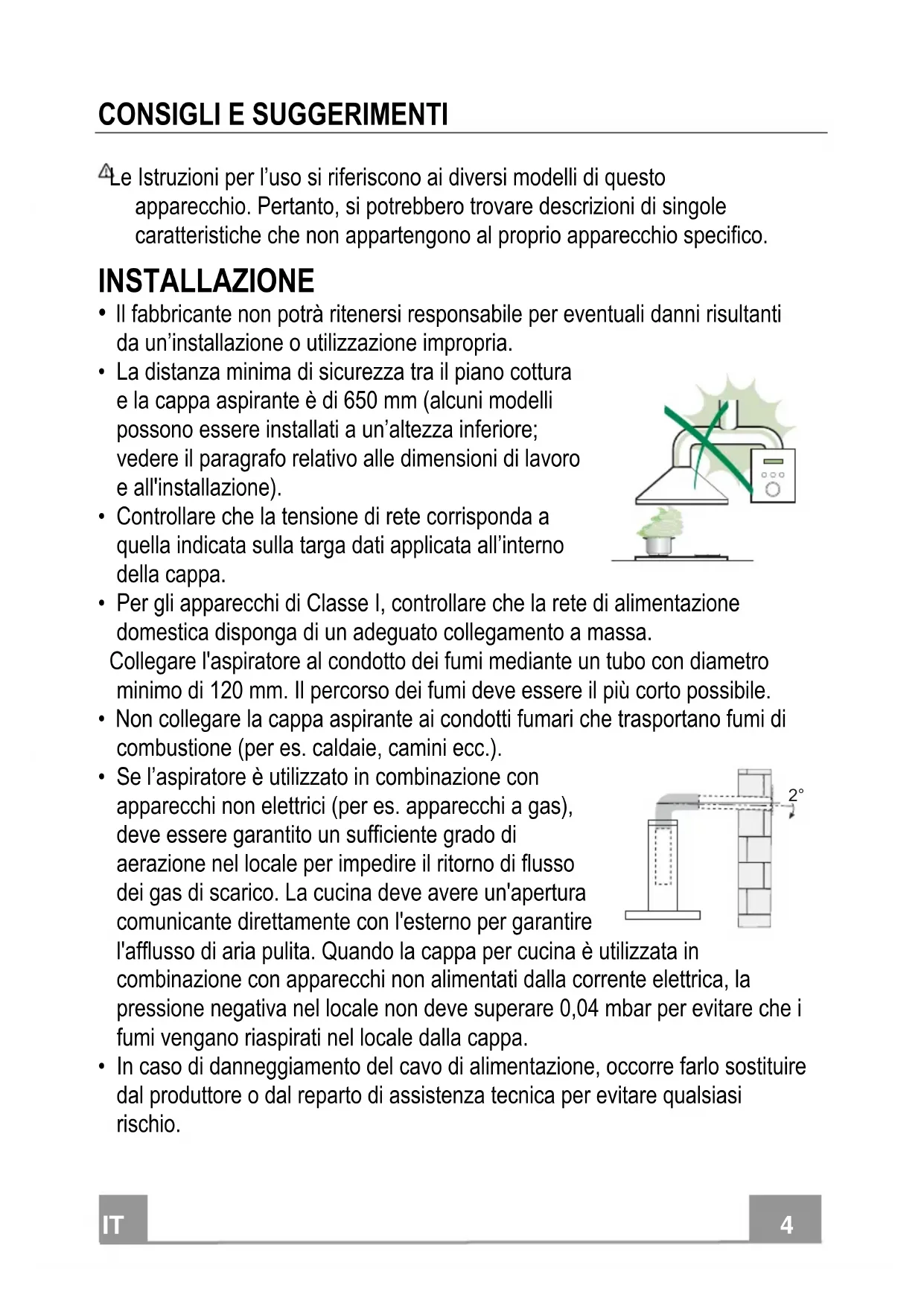

⚠ Le Istruzioni per l'uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appartengono al proprio apparecchio specifico.

INSTALLAZIONE

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.

Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.

• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).
• Se l'aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La cucina deve avere un'apertura comunicante direttamente con l'esterno per garantire

l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.

- In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio.

• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Usare solo viti e minuteria di tipo idoneo per la cappa.
  Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.
• Collegare la cappa all'alimentazione di rete mediante un interruttore bipolare con distanza tra i contatti di almeno 3 mm.

USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori dalla cucina.
  • Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
  • Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.

- Le friggitrici devono essere costantemente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.

- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochi con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

- “ATTENZIONE: le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura”.

MANUTENZIONE

• Spegnere o scollegare l'apparecchio dalla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio).
• I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie.
• Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso.
• "Vi è il rischio di incendio se la pulizia non viene effettuata secondo le istruzioni".
• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.

Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

Ingombro

- In tutti i casi in cui il Soffitto non fosse sufficientemente robusto sul punto di sospensione, l'Installatore dovrà provvedere a irrobustirlo con opportune piastre e contropiastre ancorate a parti strutturalmente resistenti.

CONNESSIONE ELETTRICA

- Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.

S1 L T1T2T3T4 2 3 I S1 F ① L T1T4 2 3 I T2 T3 S1 F ① L 2 3 I T 3 T2T1T4

Quadro comandi

Tasto	Led Funzione
L	- Accende/Spegne	le luci alla massima luminosità.
	Premuto per 2 secondi circa accende/spegne l'impianto d'illuminazione ad intensità ridotta.
T1	Fisso Accende/Spegne il motore alla prima velocità.
	Lampeggiante	Funzione Delay:Tenendo premuto il tasto per circa 3 sec., Attiva/Disattiva la funzione Delay (lo spegnimento automatico del Motore, delle Ventole e dell'Illuminazione ritardato di 30').Non attivabile con Intensiva o 24h accesi.
T2	Fisso Accende il motore alla seconda velocità.
	Tenendo il tasto	premuto per circa 5 secondi, quando tutti i carichi sono spenti (Moto-re+Luce), si attiva l'allarme dei Filtri al Carbone attivo visualizzando un doppio lampeg-gio del relativo Led.Per disattivarlo, si preme di nuovo il tasto per altri 5 secondi visualizzando un lampeggio singolo del relativo Led.
T3	Fisso Accende il motore alla terza velocità.
	Tenendo premuto	il tasto per circa 3 secondi, quando tutti i carichi sono spenti (Moto-re+Luce), si effettua il reset visualizzando il triplo lampeggio del Led S1.
T4	Fisso Accende il motore alla velocità INTENSIVA.Questa velocità è temporizzata a 6 minuti. Terminato il tempo, il sistema ritorna automaticamente alla velocità precedentemente selezionata. Se attivata da motore spento una volta finito il tempo passa alla modalità OFF.
	Tenendo premuto	per 5 secondi si abilità il telecomando visualizzando un doppio lam-peggio del medesimo led.Tenendo il tasto premuto per 5 secondi si disabilita il telecomando visualizzando il lam-peggio del rispettivo led una sola volta.
S1	Fisso Segnala l'allarme saturazione Filtri Antigrasso Metallici e la necessità di lavarli. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa. (Reset vedi parag. Manu-tenzione)
	Lampeggiante	Segnala, quando è attivato, l'allarme saturazione Filtro Antiodore al Carbone Attivo, che deve essere sostituito; devono anche essere lavati i Filtri Antigrasso Metallici. L'allarme saturazione Filtro Antiodore al Carbone Attivo entra in funzione dopo 200 ore di lavoro effettivo della Cappa. (Attivazione e Reset vedi parag. Manutenzione)

TELECOMANDO

Questo apparecchio può essere comandato per mezzo di un telecomando, alimentato con pile alcaline zincocarbone da 1,5 V del tipo standard LR03-AAA (non incluse).

• Non riporre il telecomando in prossimità di fonti di calore.
• Non disperdere le pile nell'ambiente, depositarle negli appositi contenitori.

➊	Motore On / Off Motore
-
+	Incrementa la velocità di esercizio ad ogni pressione.
➀	Intensiva Attiva la funzione Intensiva
➁	Delay Attiva / Disattiva la funzione Delay
➂	Luce On / Off Luci

Apertura Pannello

• Aprire il Pannello tirandolo.
- Pulirlo esternamente con un panno umido e detersivo liquido neutro.
- Pulirlo anche internamente utilizzando un panno umido e detergente neutro; non utilizzare panni o spugne bagnate, né getti d'acqua; non utilizzare sostanze abrasive.

Filtri antigrasso metallici

Sono lavabili in lavastoviglie, e necessitano di essere lavati quando il Led S1 si accende o almeno ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.

PULIZIA FILTRI

Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione.
• Premere il tasto T3 per almeno 3 secondi, sino al triplo lampeggio di conferma del Led.

Pulizia Filtri

• Aprire le Ante.
• Togliere il Filtro spingendolo verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare il filtro evitando di piegarlo, e lasciarlo asciugare prima di rimontarlo (un'eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso).
• Rimontarlo facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
• Richiudere le Ante.

Non è lavabile e non è rigenerabile, va sostituito quando il led S1 lampeggia o almeno ogni 4 mesi. La segnalazione di Allarme, se preventivamente attivata, si verifica solo quando è azionato il Motore di aspirazione.

Attivazione del segnale di allarme

• Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va attivata al momento dell'installazione o successivamente.
• Spegnere le Luci e il Motore di aspirazione.
• Premere per 5 secondi il Tasto T2 sino al doppio lampeggio di conferma del Led.

SOSTITUZIONE

Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione.
• Premere il tasto T3 per almeno 3 secondi, sino al triplo lampeggio di conferma del Led.

Sostituzione Filtro

• Aprire le Ante.
• Rimuovere il Filtro antigrasso.
• Rimuovere i Filtri antiodore al Carbone attivo saturi, come indicato (A).
• Montare i nuovi Filtri, come indicato (B).
• Rimontare il Filtro antigrasso.
  • Chiudere le Ante.

Attenzione: Questo apparecchio è provvisto di una luce LED bianca di classe 1M secondo la norma EN 60825-1: 1994 + A1:2002 + A2:2001; massima potenza ottica emessa@439nm: 7μW. Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).

- Per la sostituzione contattare l'Assistenza Tecnica. ("Per l'acquisto rivolgersi all'assistenza tecnica").
