Heaven 2.0 90 X Plus - Cappa aspirante FABER - Manuale utente e istruzioni gratuiti

Marca	Faber
Modello	Heaven 2.0 90 X Plus
Tipo di prodotto	Cappa aspirante
Larghezza	90 cm
Distanza minima di sicurezza dal piano di cottura	650 mm
Diametro del condotto di evacuazione	120 mm minimo
Alimentazione elettrica	Rete, classe I con messa a terra
Interruttore richiesto	Bipolare con apertura dei contatti di almeno 3 mm
Velocità motore	3 velocità + intensiva (6 minuti)
Funzione Delay	Spegnimento automatico ritardato di 30 minuti
Illuminazione	LED bianca, classe 1M, potenza max 7 W
Filtri antigrasso	Metallici, lavabili in lavastoviglie
Filtro al carbone attivo	Sostituzione circa ogni 4 mesi
Allarme saturazione filtro	Sì, dopo 100 ore (grasso) o 200 ore (carbone)
Telecomando	Opzionale, pile LR03-AAA (non incluse)
Uso previsto	Domestico, aspirazione degli odori di cucina

Domande frequenti - Heaven 2.0 90 X Plus FABER

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza di sicurezza minima è di 650 mm. Se il manuale del vostro piano cottura a gas specifica una distanza maggiore, seguite quest'ultima.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici si lavano ogni 2 mesi o quando l'allarme S1 si accende. Potete metterli in lavastoviglie. Lasciateli asciugare prima di rimetterli.

Quando sostituire il filtro al carbone attivo?

Il filtro al carbone attivo deve essere sostituito circa ogni 4 mesi o più spesso in caso di utilizzo intensivo. Non si lava e non si rigenera.

Come resettare l'allarme di saturazione dei filtri?

Spegnete l'illuminazione e il motore. Premete il tasto T3 per circa 3 secondi finché il LED lampeggia 3 volte, confermando il reset.

Posso utilizzare la cappa senza evacuazione esterna?

Sì, la cappa può funzionare in modalità ricircolo con un filtro al carbone attivo. In questo caso, attivate l'allarme di saturazione del filtro al carbone durante l'installazione (vedere manuale).

Come utilizzare la funzione Intensiva?

Premete il tasto T4 per attivare la velocità intensiva. Dura 6 minuti poi torna automaticamente alla velocità precedente. Se il motore era spento, si spegne dopo i 6 minuti.

Il telecomando è fornito con la cappa?

No, il telecomando è opzionale e non incluso. Potete acquistarlo separatamente. Utilizza pile LR03-AAA (1,5 V).

Come accoppiare il telecomando?

Premete il tasto T4 della cappa per circa 5 secondi finché il LED lampeggia 2 volte. Il telecomando è allora accoppiato. Per disaccoppiare, ripetete l'operazione (1 lampeggio).

Cosa fare se la cappa non funziona più?

Verificate prima l'alimentazione elettrica e lo stato dell'interruttore automatico. Assicuratevi che i filtri non siano saturi. Se il problema persiste, contattate il servizio assistenza.

Posso installare la cappa da solo?

L'installazione deve essere eseguita da un professionista qualificato. Rispettate la distanza di sicurezza e le norme elettriche. Un collegamento errato può comportare rischi di elettrocuzione.

MANUALE UTENTE Heaven 2.0 90 X Plus FABER

Libretto di Istruzioni

Instructions Manual

CONSIGLI E SUGGERIMENTI 4

CARATTERISTICHE 7

INSTALLAZIONE 8

USO 9

MANUTENZIONE 11

INDEX

EN

IT LIBRETTO DI INSTALLAZIONE

Attenzione! Prima di procedere all'inistaltazione, leggere le Avvertenze e Suggerimenti contenate nel Libretto di Uso.

SV INSTALLATIONSHANDBOK

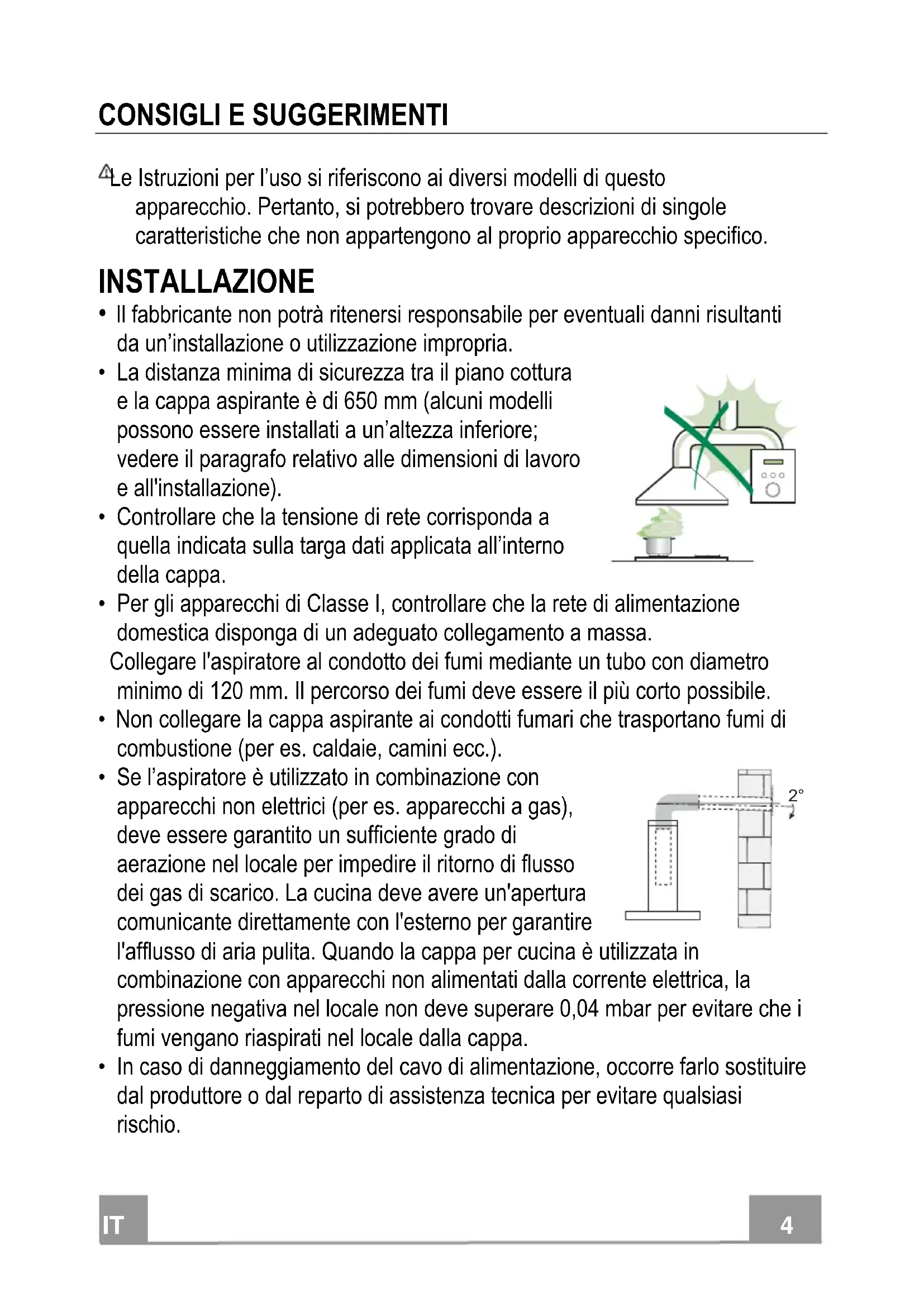

4Le Istruzioni per l'uso si riferiscono ai diversi modelli di quello apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appar tengono al proprio apparecchio specifico.

INSTALLAZIONE

• Il fabbricante non potrà ritenersi responsable per eventuali danni risultanti da un'installazione o utilizzazione impropria.

• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativivo alle dimensioni di lavoro e all'installazione).

• Controllare che la tensione di rete corrisponda a quale individata sulla targa dati applicata all'interno della cappa.

• Per gli appearecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.

Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120~mm . Il percorso dei fumi deve essere il più corto possibile.

• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).

• Se l'aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La cucina deve avere un'apertura comunicante direttamente con l'esterno per garantire

l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.

• In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza technique per evitare qualiasi rischio.

• Se le istruzioni di installatione del piano cottura a gas specificano una distance maggiore di quella sopra indicata, è necessario tenerneconto. Devono essere rispetto delle normative riguardanti lo scarico dell'aria.

• Usare solo viti e minuteria di tipo idoneo per la cappa.

Avverenza: la mancata installatione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.

• Collegare la cappa all'alimentazione di rete mediante un interruptore bipolare con distance tra i contatti di almeno 3mm .

USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.
• Non cuocere al flambé sotto la cappa: si potrebbsviluppare un incendio.
• Questo appearecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attendamente sorvegliati e struitti su come utilizzato in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• “ATTENZIONE: le parti accessibili sono diventare molto calde durante l'uso degli appearecchi di cottura”.

MANUTENZIONE

• Spagnere o scollegare l'apparecchio alla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
• Pulire e/o sostuire i filtri dopo il periodo di tempo specificato (pericolo di incendio).
• I filtri antigrasso devono essere puliti agli 2 mesi di funzionamento o più frequently in caso di utilizzo molto intenso e possono essere lavati in lavastoviglia.
• Ilchio al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito anni 4 mesi di funzionamento circa o più frequently in caso di utilizzo molto intenso.
• "Vi è il rischio di incendio se la pulizia non viene effettuata secondo le istruzioni".
• Pulire la cappa utilizzato un panno umido e un detergente liquido neutro.

Il significato sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuiRA a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di quello prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negotio dove è stato acquistato il prodotto.

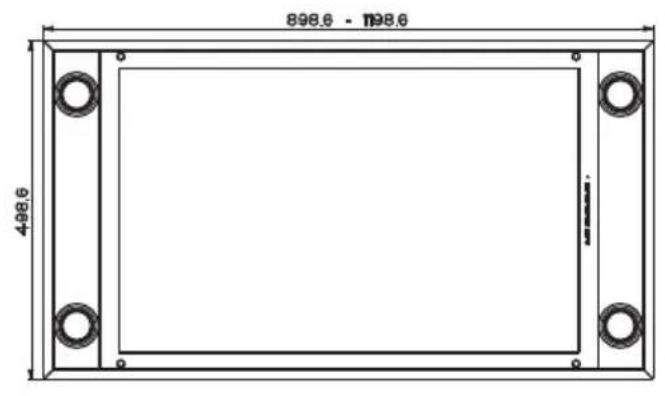

Ingombro

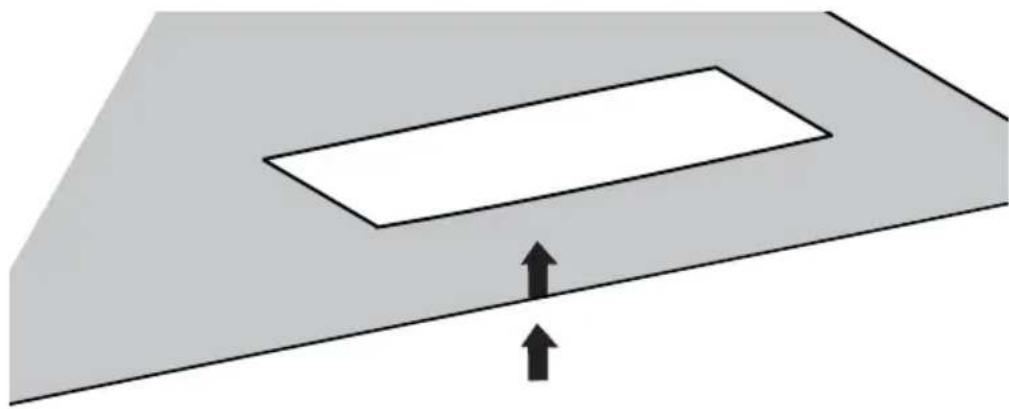

Fissaggio Cappa

• In tutti i casi in cui il Soffitto non fosse sufficientemente robusto sul punto di sospensione, l'Installatore dovrá provvedere a irrobustirlo con opportune piastre e contropiastre ancorate a parti strutturalmente resistenti.

CONNECTION ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3mm .

T2T1T4

Quadro comandi

Tasto	Led Funzione
L	- Accende/Spegne	le lui alla massima luminosità.
	Premuto per 2 secondi circa accende/spegne l'impianto d'illuminazione ad intensità ridotta.
T1	Fisso Accende/Spegne il motore alla prima velocità.
	Lampeggiante	Funzione Dclay: Tenendo premuto il tasto per circa 3 sec., Attiva/Disattiva la funzione Delay (lo spegni- mento automatico del Motore, delle Ventole e dell'Illuminazione ritardato di 30'). Non attivabile con Intensiva o 24h accesi.
T2	Fisso Accende il motore alla seconda velocità.
	Tenendo il tasto	premuto per circa 5 secondi, quando tutti i carichi sono spenti (Moto- re+Luce), si attiva l'allarme dei Filtri al Carbone attivo visualizzando un doppio lampeg- gio del relative Led. Per disattivarlo, si preme di nuovo il tasto per altri 5 secondi visualizzando un lampeggio singolo del relativo Led.
T3	Fisso Accende il motore alla terza velocità.
	Tenendo premuto	il tasto per circa 3 secondi, quando tutti i carichi sono spenti (Moto- re+Luce), si effettua il reset visualizzando il trio lip lampeggio del Led S1.
T4	Fisso Accende il motore alla velocità INTENSIVA. Questa velocità è temporizzata a 6 minuti. Terminato il tempo, ilsystema ritorna automati- camente alla velocità precedentemente selezionata. Se attivata da motore spento una volta finite il tempo passa alla modalità OFF.
	Tenendo premuto	per 5 secondi si abilità il telecomando visualizzando un doppio lam- peggio del medesimo led. Tenendo il tasto premuto per 5 secondi si disabilità il telecomando visualizzando il lam- peggio del rispetto led una sola volta.
S1	Fisso Scgnala l'allarme saturazione Filtri Antigrasso Metallici e la recessità di lavarli. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa. (Reset vedi parag. Manu- tenzione)
	Lampeggiante	Segnala, quando è attivato, l'allarme saturazione Filtr Antiiodore al Carbone Attivo, che deve essere sostituito; devonoanche essere lavati i Filtri Antigrasso Metallici. L'allarme saturazione Filtr Antiiodore al Carbone Attivo entra in funzione dopo 200 ore di lavoro effettivo della Cappa. (Attivazione e Reset vedi parag. Manutenzione)

TELECOMANDO

Questo apparecchio più essere comandato per mezzo di un telecomando, alimentato con pile alcaline zincocarbone da 1,5V del tipo standard LR03-AAA (non incluse).

• Non ripore il telecomando in prossimità di fonti di calore.
  Non disperdere le pile nell'ambiente, depositarle negli appositi contentitori.

Quadro comandi Telecomando

	Motore On / Off Motore
-
+	Incrementa la velocità di esercizio ad agli pressione.
01	Intensiva Attiva la funzione Intensiva
	Delay Attiva / Disattiva la funzione Delay
	Luce On / Off Luci
	Premuto per 2 secondi modificata l'intensità della Luce.

MANUTENZIONE

Apertura Pannello

• Aprire il Pannello tirandolo.
• Pulirlo esternamente con un panno umido e detersivo liquido neutro.
• Pulirloanche internamenteutilizzando un panno umido e detergente neutro; nonutilizzare panni o spugne bagnate, negetti d'acqua; nonutilizzare sostenze abrasive.

Filtri antigrasso metallici

Sono lavabili in lavastoviglie, e necessitano di essere lavati quando il Led S1 si accende o almeno agli 2 mesi circa di utilizzo o più frequentlymente, per un uso particolarmente intenso.

PULIZIA FILTRI

Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione.
• Premere il tasting T3 per almeno 3 secondi, sino al triplo lampeggio di confirma del Led.

Pulizia Filtri

• Aprière le Ante.
• Togliere il Filtro spingendolo versus la parte posteriore del gruppo e tirando contemporaneamente versus il basso.
• Lavare il Filtering evitando di piegarlo, e lasciarlo asciugare prima di rimontarlo (un'eventuale Cambiamento del colore della superficie del filtering, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso).
• Rimontarlo facendoattenzione a mantenere la maniglia verso la parte visibile esterna.
  Richiudere le Ante.

Non è lavabile e non è rigenerabile, va sostituito quando il led S1 lampeggia o almeno agli 4 mesi. La segnalazione di Allarme, sepreventivamente attivata, si verifica solo quando è azionato il Motore di aspirazione.

Attivazione del segnale di allarme

• Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va arrivata al momento dell'installazione o successivement.
• Spagnere le Luci e il Motore di aspirazione.
• Premere per 5 secondi il Tasto T2 sino al doppio lampeggio di confirma del Led.

SOSTITUZIONE

Reset del segnale di allarme

• Spagnere le Luci e il Motore di aspirazione.
• Premere il tasto T3 per almeno 3 secondi, sino al triplo lampeggio di conferma del Led.

Sostituzione Filtro

• Aprire le Ante.
  Rimuovere il Filtro antigrasso.
• Rimuovere i Filtri antidore al Carbone attivo saturi, come indicato (A).
• Montare i nuovi Filtri, come indicate (B).
• Rimontare il Filtro antigrasso.
• Chiudere le Ante.

Illuminazione

Attenzione: Questo appearecchio è provvisto di una luce LED bianca di classe 1M secondo la norma EN 60825-1: 1994 + A1:2002 + A2:2001; massima potenza ottica emessa@439nm: 7 W . Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
- Per la sostituzione contattare l'Assistenza Tecnica. ("Per l'acquisto rivolgersi all'assistenza tecnica").
