Marke	Faber
Modell	Heaven 2.0 90 X Plus
Produkttyp	Dunstabzugshaube
Breite	90 cm
Mindestsicherheitsabstand zur Kochfläche	650 mm
Durchmesser des Abluftkanals	120 mm minimum
Stromversorgung	Netzstrom, Klasse I mit Erdung
Erforderlicher Schalter	Zweipolig mit Kontaktöffnung von mindestens 3 mm
Motorstufen	3 Stufen + Intensivstufe (6 Minuten)
Verzögerungsfunktion	Automatische Abschaltung nach 30 Minuten Verzögerung
Beleuchtung	Weiße LED, Klasse 1M, max. 7 W
Fettfilter	Metall, spülmaschinengeeignet
Aktivkohlefilter	Austausch etwa alle 4 Monate
Filter-Sättigungsalarm	Ja, nach 100 h (Fett) oder 200 h (Kohle)
Fernbedienung	Optional, Batterien LR03-AAA (nicht im Lieferumfang)
Verwendungszweck	Haushalt, Absaugen von Küchengerüchen

Häufig gestellte Fragen - Heaven 2.0 90 X Plus FABER

Wie groß ist der Mindestabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Der Mindestsicherheitsabstand beträgt 650 mm. Falls die Anleitung Ihres Gasherds eine größere Entfernung vorschreibt, befolgen Sie diese.

Wie reinigt man die Fettfilter?

Die Metall-Fettfilter werden alle 2 Monate oder wenn der S1-Alarm aufleuchtet gereinigt. Sie können sie in der Spülmaschine reinigen. Lassen Sie sie vor dem Wiedereinsetzen trocknen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter sollte etwa alle 4 Monate oder bei intensiver Nutzung häufiger ausgetauscht werden. Er kann nicht gewaschen oder regeneriert werden.

Wie setzt man den Filter-Sättigungsalarm zurück?

Schalten Sie die Beleuchtung und den Motor aus. Drücken Sie die Taste T3 etwa 3 Sekunden lang, bis die LED 3 Mal blinkt, was den Reset bestätigt.

Kann ich die Dunstabzugshaube ohne Außenabluft verwenden?

Ja, die Dunstabzugshaube kann im Umluftbetrieb mit einem Aktivkohlefilter betrieben werden. Aktivieren Sie in diesem Fall bei der Installation den Sättigungsalarm des Kohlefilters (siehe Anleitung).

Wie benutzt man die Intensivfunktion?

Drücken Sie die Taste T4, um die Intensivstufe zu aktivieren. Sie dauert 6 Minuten und kehrt dann automatisch zur vorherigen Stufe zurück. Wenn der Motor ausgeschaltet war, schaltet er sich nach den 6 Minuten aus.

Wird die Fernbedienung mit der Dunstabzugshaube geliefert?

Nein, die Fernbedienung ist optional und nicht im Lieferumfang enthalten. Sie können sie separat erwerben. Sie verwendet LR03-AAA Batterien (1,5 V).

Wie koppelt man die Fernbedienung?

Drücken Sie die Taste T4 an der Dunstabzugshaube etwa 5 Sekunden lang, bis die LED 2 Mal blinkt. Die Fernbedienung ist dann gekoppelt. Zum Entkoppeln wiederholen Sie den Vorgang (1 Blinken).

Was tun, wenn die Dunstabzugshaube nicht mehr funktioniert?

Überprüfen Sie zuerst die Stromversorgung und den Zustand des Schutzschalters. Stellen Sie sicher, dass die Filter nicht gesättigt sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann ich die Dunstabzugshaube selbst installieren?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Beachten Sie den Sicherheitsabstand und die elektrischen Vorschriften. Ein falscher Anschluss kann zu Stromschlaggefahr führen.

BEDIENUNGSANLEITUNG Heaven 2.0 90 X Plus FABER

EMPFEHLUNGEN UND HINWEISE 31

CHARACTERISTIKEN 34

MONTAGE 35

BEDIENUNG 36

WARTUNG 38

INHOUDSOPGAVE

NL

ADVIEZEN EN SUGGESTIES 40

EIGENSCHAPPEN 43

INSTALLATIE 44

GEBRUIK 45

ONDERHOUD 47

INDICE

ES

DE INSTALLATIONSANLEITUNG

Achtung! Lesen Sie vor Beginn der Installation die Sicherheitshinweise in der Gebrauchsanweisung.

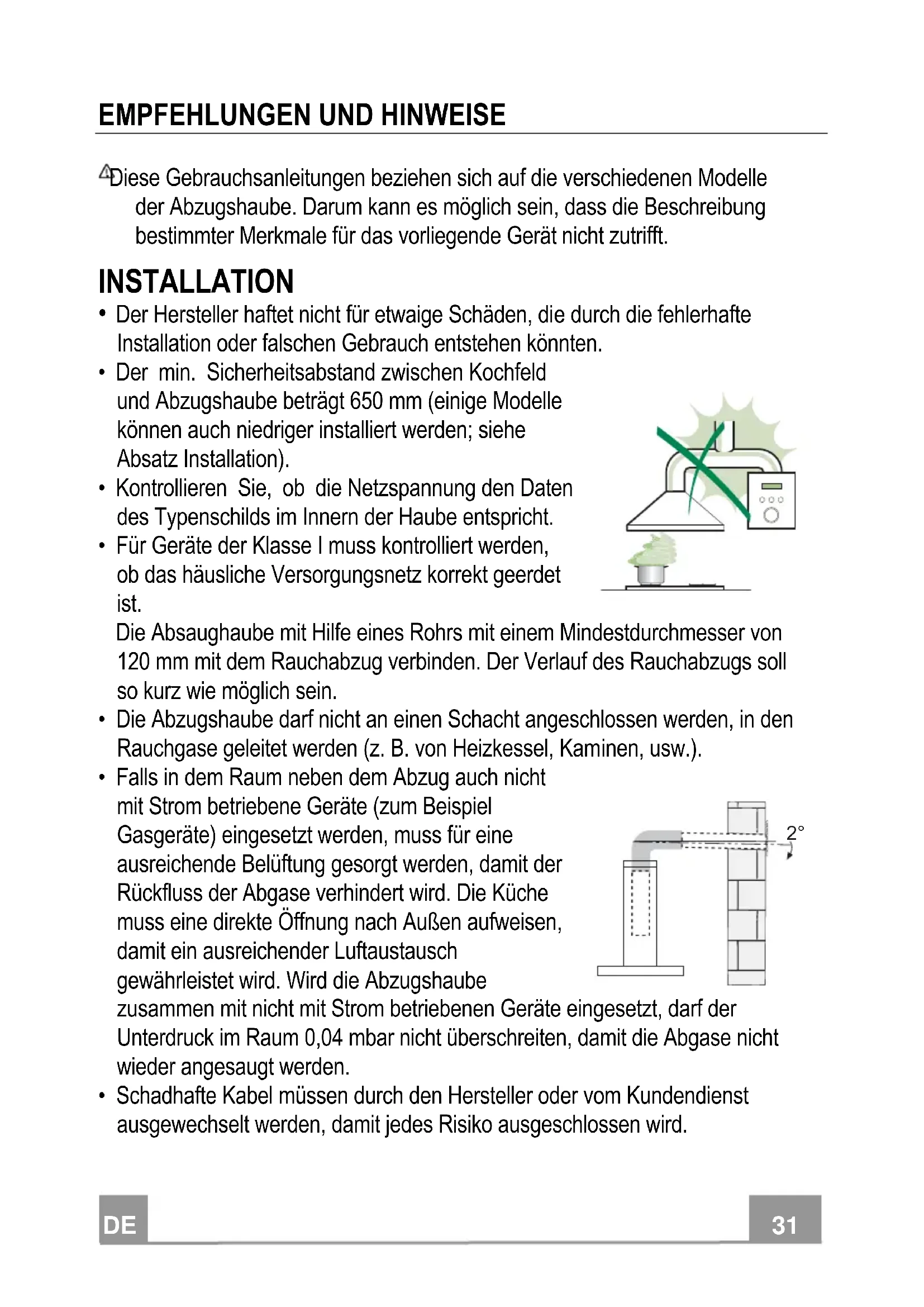

4These Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.

INSTALLATION

• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen konnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eineige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typensch-olds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das tatsächliche Versorgungsnetz korrekt geerdet ist.

Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.

Die Abzugshaubearfichtan einen Schacht angeschlssen werden, in den Rauchgase geleitet werden (z. B.von Heizkessel,Kaminen,usw.).
- Falls in dem Raum besteht dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasseräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach Außen aufweisen, damit ein ausreichender Luftstausch gewährleistet wird. Wird die Abzugshaube

zusammen mit nicht mit Strom betriebenen Geräte eingesetzt, damit der Unterdruck im Raum 0,04 mbar nicht überschreiben, damit die Abgase nicht wieder angesaugt werden.

• Schadhafte Kabel mussen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jeder Risiko ausgeschlossen wird.

• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sümmtliche Abluftvorschriften zu beachten.
• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
• Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

GEBRAUCH

• Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
  Die Haubearf nur fur die ihr zugedachten Zwecke benutzt werden.
• Unter der eingeschalteten Haube keine offenen Flammen benutzen.
  Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausrecht.
• Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl konnte sich entzünden.
• Auf keinen Fall unter der Haube flambieren: Brandgefahr.

• Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen)durfen nicht mit dem Gerät umgeben, es sei dess, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen konnen. Reinigungs- und Wartungsarbeiteten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

• ACHTUNG: Die zugänglichen Teile konnen während des Gebrauchs der Kochgeräte sehr heißt werden.

WARTUNG

• Vor Reinigungsd oder Wartungsarbeiten am Gerät, muss these ausgeschaltet und spannungsls gemacht werden.
• Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).
• Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung offen zu reinigen und können in der Spülmaschine gespllt werden.
• Der Aktivkohlefilter ist weder waschbar, noch regenerbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch offen ausgewechselt werden, je nach Intensität des Gebrauchs.
• „Wenn die Reinigung nicht nach den Anweisungen durchgeführt wird, besteht Brandgefahr".
• Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden harf. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschrifsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling theses Produktes konnen bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauf hat, eingeholt werden.

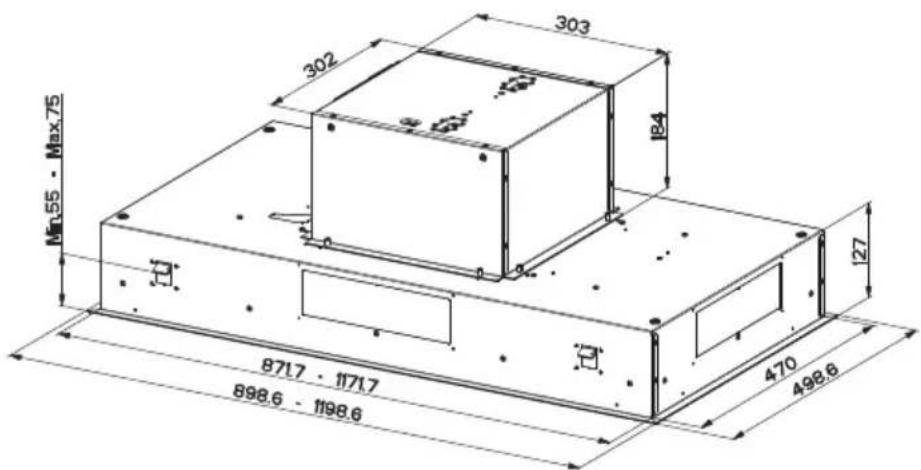

Platzbedarf

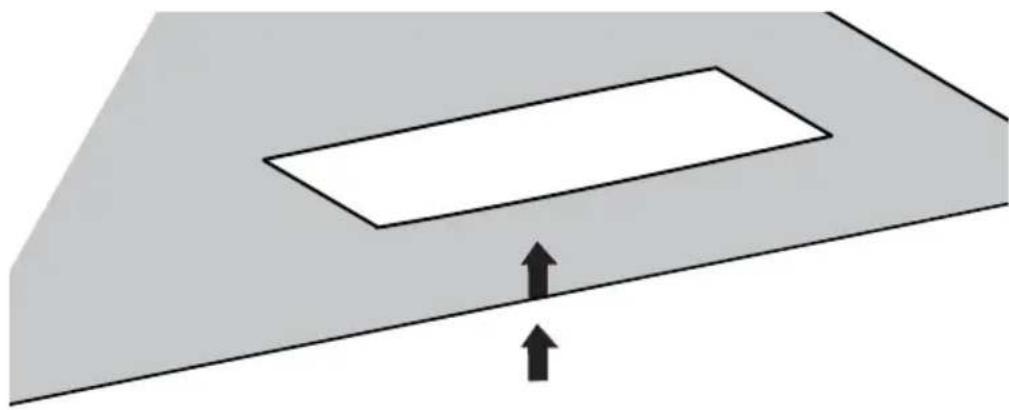

Montage der Dunstabzugshaube

• Sollte die Decke am Befestigungspunkt nicht robust genug sein, muss der Installateur geeignete Platten und Gegenplatten verwenden, die an strukturell widersstandsfähigen Teilen verankert werden

ELEKTKROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm Zwischengeschaltet werden.

T2T1T4

Schalttafel

Taste	LED Funktion
L	-	Schaltet die Beleuchting bei maximaler Intensität ein
	Schaltet bei zirka 2	Sekunden langem Drücken die verminnde Beleuchting ein oder aus.
T1	Bleibend Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein/aus.
	Blinkend	Funktion Delay:Mit zirka 3 Sekunden langem Gedrückthalten wird die Funktion Delay (das um 30° verzögerte Abschalten des Motors, der Lüfterräder und der Belcuchung)aktiviert/deaktiviert.Nicht aktivierbar bei laufender Funktion Intensiv oder 24H.
T2	Bleibend Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein.
	Mit zirka 5 Sekunden	den langem Gedrückthalten der Taste bei abgeschalteten Verbrauchern(Motor+ Licht) wird der Alarm für aktive Aktivkohlefilter aktiviert und die entsprechende LED blinkt zweimal.Zum Abstellen die Taste erneut 5 Sekunden lang drücken, die entsprechende LED blinkt ein Mal.
T3	Bleibend Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein.
	Mit zirka 3 Sekunden	den langem Gedrückthalten der Taste bei abgeschalteten Verbrauchern(Motor+ Licht) erfolgt ein Reset und die LED S1 blinkt drei Mal.
T4	Bleibend Schaltet den Motor bei Intensivgeschwindigkeit ein.Diese Geschwindigkeit ist auf 6 Minuten zeitgeregt. Nach Ablauf dieser Zeit keht das System zu der zuvor eingestellten Geschwindigkeit darüber. Wird sie bei abgestellttem Motor aktiviert, wird nach Ablauf der Zeit zum Betriebsmodus OFF übergegangen.
		Mit 5 Sekunden langem Gedrückthalten wird die Fernbedienung aktiviert und die entsprechende LED blinkt zwei Mal.Mit 5 Sekunden langem Gedrückthalten wird die Fernbedienung deaktiviert und die entsprechende LED blinkt nur ein Mal.
S1	Bleibend	Meldet den Alarm für Sätigung der Metallfettfilter und die Notwendigkeit, diese zu waschen. Dicer Alarm wird nach 100 effektiven Betriebsstunden der Abzugshaube ausgelöst.(Reset siehe Absatz. Wartung).
	Blinkend	Meldet, sofern aktiviert, den Alarm für Sätigung des Aktivkohlefilters, der ausgewechselt werden muss; auch die Metallfettfilter müssen gewaschen werden. Der Alarm für Sätigung des Aktivkohlefilters wird nach 200 effektiven Betriebsstunden der Abzugshaube ausgelöst.(Aktivierung und Reset siehe Absatz. Wartung).

FERNBEDIERUNG

Dieses Gerät kann mit einer Fernbedienung gesteuerwert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standardtyps LR03-AAA versorgt wird (nicht im Lieferumfang enthalten).

Die Fernbedienung nicht in die Nähe von Hitzequellen legen.
- Batterien müssen vorschrifsmäßig entsorgt werden.

Bedienfeld der Fernbediedung

	Motor On / Off Motor.
-	Vermindert bei jedem Drücken die Betriebsgeschwindigkeit.
+	Erhöht bei jedem Drücken die Betriebsgeschwindigkeit.
①	Intensivgeschwindigkeit Aktiviert die Intensivgeschwindigkeit.
	Delay Aktiviert/Dcaktiviert die Funktion Delay.
	Beleuchtung On / Off Beleuchtung
	Verändert bei 2 Sekunden langem Drücken die Intensität der Beleuchtung.

Öffnen des Paneels

Das Paneel herausziehen.
Die Außenflächen mit einem feuchten Lappen und einem neutralen Flüssigreiniger saubern.
- Auch Innem mit einem feuchten Lappen und einem neutralen Reinigungsmittel saubern; keine nassen Tücher oder Schwämme, oder gar Wasser verwenden, und keine schleifenden Mittel einsetzen.

Metalfettfilter

Die Fettfilter sind spülmaschinengeignet und müssen gewaschen werden, sobald sich die LED S1 einschaltet, oder mindestens alle 2 Monate, oder auch offen, je nach Intensität des Gebrauchs.

REINIGUNG DER FILTER

Reset des Alarmsignals

Die Beleuchtung und den Absaugmotor abstellen.
Die Taste T3 mindestens 3 Sekunden lang drücken, bis der Vorgang durch dreimaliges Blinken der LED bestätigt wird.

Reinigung der Filter

Die Klappen öffnen.
- Den Filter zu dem hinteren Teil der Gruppe schiben und gleichzeitig nach untenziehen.
- Den Filter waschen, ohneihn zu verbiegen, und vor dem Wiedereinbau trocknen setzen (die Farbe der Filteroberfläche kann sich mit der Zeit verändern, was aber die Wirksamkeit keinesfalls beeinträchtigt.)
- Nun den Filter wieder einbauen, so dass der Griff zur Aussenaseite zeigt.
Die Klappen wieder schreiben.

Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss ausgewechselt werden, wenn die LED S1 blinkt, oder mindestens alle 4 Monate. Die Alarmmeldung, wenn zuvor aktiviert, erfolgt nur, wenn der Absaugmotor zugeschaltet ist.

Aktivierung des Alarmsignals

• Bei der Umluftvariante sollte die Alarmanzeige für die Filtersattigung bei der Erstinbetriebnahme aktiviert werden. Zudem kann sie nachträglich wie folgt aktiviert werden:
  Die Beleuchtung und den Absaugmotor abstellen.
• 5 Sekunden lang die Taste T2 drücken, bis die LED zur Bestätigung blinkt:

AUSWECHSELN

Reset des Alarmsignals

Die Beleuchtung und den Absaugmotor abstellen.
Die Taste T3 mindestens 3 Sekunden lang drücken, bis der Vorgang durch dreimaliges Blinken der LED bestätigt wird.

Auswechseln des Filters

Die Klappen offen.
- Den Fettfilter ausbauen.
Die verbrauchten Aktivkohle-Geruchsfilter wie angegeben ausbauen (A).
Die neuen Filter wie angegeben einbauen (B).
- Den Fettfilter wieder einbauen.
Die Klappen wieder schreiben.

Beleuchtung

LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sichitte an den Kundendienst.

Achtung: Dieses Gerät ist mit einer weißen LED-Lampe der Klasse 1M gemäß EN 60825-1 ausgestattet: 1994 + A1:2002 + A2:2001 ; max. gefelieferte Lichtleistung @439nm: 7 W . Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
