Mærke	Faber
Model	Heaven 2.0 90 X Plus
Produkttype	Emhætte
Bredde	90 cm
Minimum sikkerhedsafstand til kogeplade	650 mm
Afløbsrørets diameter	120 mm minimum
Strømforsyning	Net, klasse I med jordforbindelse
Krævet afbryder	Bipolar med kontaktåbning på mindst 3 mm
Motorhastigheder	3 hastigheder + intensiv (6 minutter)
Forsinkelsesfunktion	Automatisk slukning med 30 minutters forsinkelse
Belysning	Hvid LED, klasse 1M, max effekt 7 W
Fedtfiltre	Metal, kan vaskes i opvaskemaskine
Aktivt kulfilter	Udskiftning ca. hver 4. måned
Filtermætningsalarm	Ja, efter 100 timer (fedt) eller 200 timer (kul)
Fjernbetjening	Valgfri, batterier LR03-AAA (medfølger ikke)
Tilsigtet brug	Husstand, opsugning af madlavningslugte

Ofte stillede spørgsmål - Heaven 2.0 90 X Plus FABER

Hvad er minimumsafstanden mellem emhætten og kogepladen?

Minimum sikkerhedsafstand er 650 mm. Hvis din gaskomfurs vejledning angiver en større afstand, følg denne.

Hvordan rengør jeg fedtfiltrene?

Metalfedtfiltrene vaskes hver 2. måned, eller når alarmen S1 lyser. De kan vaskes i opvaskemaskine. Lad dem tørre, før de sættes på plads igen.

Hvornår skal aktivt kulfilter udskiftes?

Aktivt kulfilter skal udskiftes ca. hver 4. måned eller oftere ved intensiv brug. Det kan ikke vaskes og regenereres ikke.

Hvordan nulstilles filtermætningsalarmen?

Sluk belysning og motor. Tryk på knappen T3 i ca. 3 sekunder, indtil LED'en blinker 3 gange, hvilket bekræfter nulstillingen.

Kan jeg bruge emhætten uden udvendig aftræk?

Ja, emhætten kan fungere i recirkulationstilstand med et aktivt kulfilter. I så fald skal du aktivere kulfilterets mætningsalarm under installationen (se vejledning).

Hvordan bruges den intensive funktion?

Tryk på knappen T4 for at aktivere intensiv hastighed. Den varer 6 minutter og vender derefter automatisk tilbage til den forrige hastighed. Hvis motoren var slukket, slukker den efter 6 minutter.

Medfølger fjernbetjeningen med emhætten?

Nej, fjernbetjeningen er valgfri og medfølger ikke. Du kan købe den separat. Den bruger batterier LR03-AAA (1,5 V).

Hvordan parres fjernbetjeningen?

Tryk på knappen T4 på emhætten i ca. 5 sekunder, indtil LED'en blinker 2 gange. Fjernbetjeningen er nu parret. For at ophæve parringen gentages operationen (1 blink).

Hvad gør jeg, hvis emhætten ikke længere virker?

Kontroller først strømforsyningen og afbryderens tilstand. Sørg for, at filtrene ikke er mættede. Hvis problemet fortsætter, kontakt kundeservice.

Kan jeg selv installere emhætten?

Installationen skal udføres af en kvalificeret fagmand. Overhold sikkerhedsafstanden og de elektriske standarder. Forkert tilslutning kan medføre risiko for elektrisk stød.

BRUGSANVISNING Heaven 2.0 90 X Plus FABER

Vigtigt! Læs brugsanvisingens instruk-tioner vedrørende sikkerhed, før installationen pabegyndes.

RU PYKOBODCTBO NO YCTAHOBKE

BHHMaHHe! Ipeed Tem kak npnctynatb K yCTaHOBKe, npOHTe INΦOpMaunno TExHnke 6e30NaChOCTN B pyKOBoDCTBe NOnb3OBaTeJI.

ET PAIGALDUSJUHEND

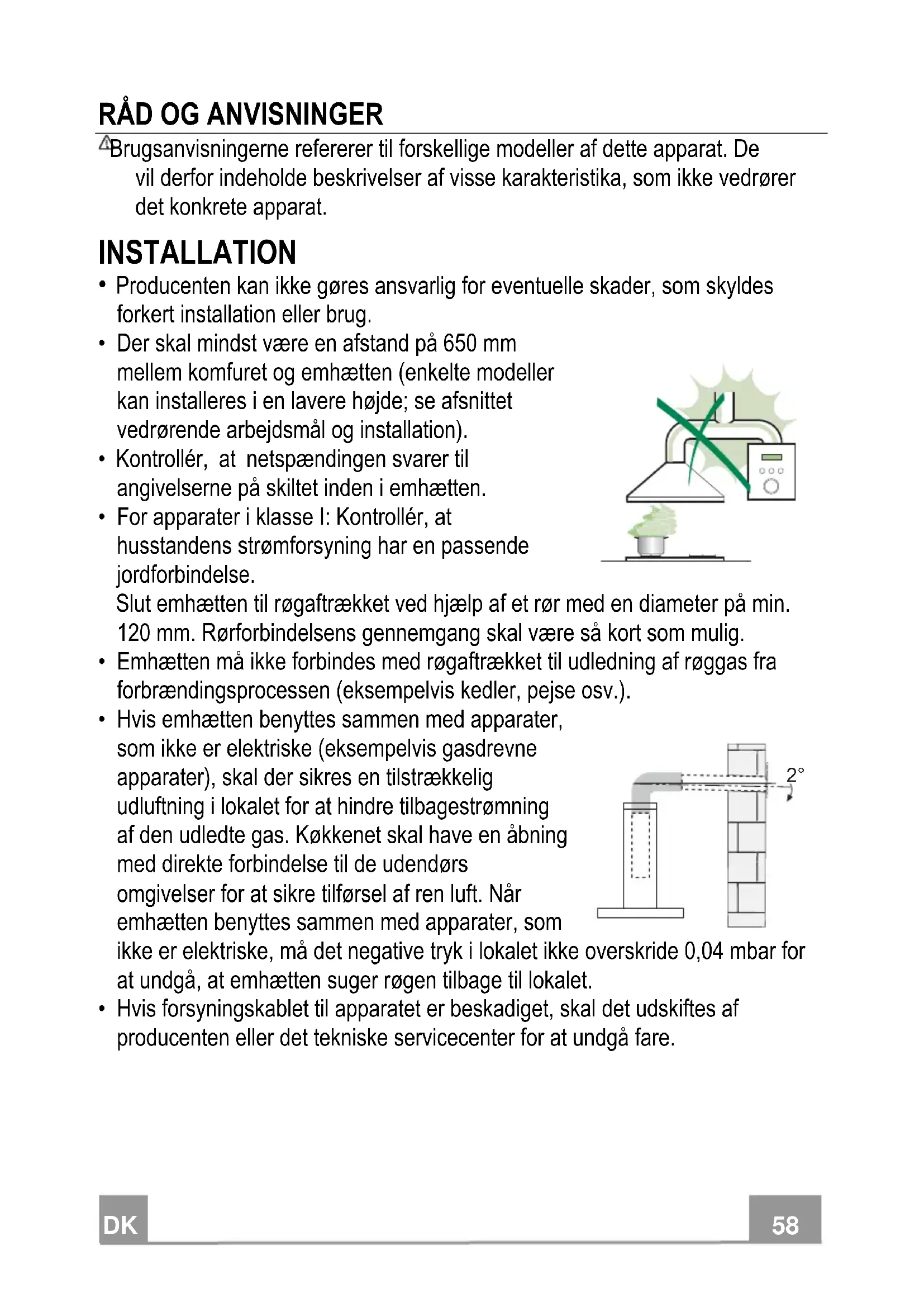

Brugsanvisningerne refererer til forskellige modeller af dette apparat. De vil derfor indeholde beskrivelser af visse karamteristika, som ikke vedrører det konkrete apparat.

INSTALLATION

• Producenten kan/DDke gores ansvarlig for eventuelle skader, som skyldes forkert installation eller brug.
• Der skal mindst vare en afstand på 650 mm mellem komfuret og emhætten (enkelte modeller kan installereres i en lavere højde; se afsnittet vedrørende arbejdsmål og installation).
• Kontroller, at netspændingen svarer til angivelsene på skiltet inden i emhætten.
• For apparater i klasse I: Kontroller, at husstandens strømforsyning har en passende jord forbindelse.

Slut emhætten til røgaftrækket ved hjælp af et rør med en diameter på min. 120 mm. Rørforbindelsens gennemgang skal��e SSE kort som mulig.

• Emhættenmökke forbinds med røgaftrækket til udledning af røggas fra forbrændingsprocessen (eksempelvis kedler, pejse osv.).
• Hvis emhætten benytttes sammen med apparater, som ikke er elektriske (eksempelvis gasdrevne apparater), skal der sikres en tilstrækkelig udluftning i lokalet for athindre tilbagestrømning af den udledte gas. Køkkenet skal have en abning med direkte forbindelse til de udendørs omgivelser for at sikre tilførsel af ren luft. Nå emhætten benytttes sammen med apparater, som

ikke er elektriske, ma det negative tryk i lokalet ikke overskride 0,04 mbar for at undgå, at emhætten suger røgen tilbage til lokalet.

• Hvis forsyningskablet til apparatet er beskadiget, skal det udskiftes af producenten eller det tekiske servicecenter for at undgå fare.

• Hvis der i gaskomfurets installationsvejledning er angivet en større afstand end den ovenstående, skal der tages højde for dette. Overhold alle lovbestemmelse vedrørende luftudledning.

• Brug kun skruer og beslag, som er egnede til emhætten.
  Bemørk: Manglende installation af skruerne eller beslagene i overensstemmelse medppe instruktioner kan medføre risiko for elektrisk stød.
• Forbind emhæten til elforsyningsnettet ved hjælp af en topolet afbryder med en afstand mellem kontakterne på mindst 3 mm.

ANVENDELS

• Emhætten er udelukkende projekteret til husholdningsbrug for at fjerne mados.
• Brug aldrig emhætten til andre formal end de, hvortil den er projekteret.
• Sorg for, at der aldrig er hove flammer under emhætten, nar den er tændt.
• Regulér flammens intensitet, sö den udelukkende rettes mod grydens/pandens bund. Sørg for, at den ikkekommen omkring siderne.
• Hold hele tiden øje med friturestegerne, mens de er i brug. Der er fare for, at der gär ild i den hede olie.
• Flambér ikke under emhætten. Der er risiko for brand.

• Dette apparat må ikke anvendes af børn under 8år, af personer med psykiske, fysiske og sansemæssige handicaps eller afpersoner med manglende erfaring ull kendskap, medmindre de overvågesog instrueres vedrørende sikker brug af apparatet og de farer, der er forbundet hermed. Sorg for, at børn ikke har mulighed for at lege medapparatet. Den rengoring og vedligeholdelse, som skal udfores af brugeren,ma ikke udfores af børn, medmindre de er under opsyn.

• ADVARSEL: De tilgängelige dele kan blive meget varme i forbindelse med brug af kogeplader, komfurer og andre madlavningsapparater.

VEDLIGEHOLDELS

• Sluk apparatet eller kobl det fra elforsyningsnettet inden enhver form for rengring eller vedligeholdelse.
• Rengør og/eller udskift filtrene after den angivneperiode (brandfare).
• Fedtfiltrene skal rengøres hvver 2. maned eller hyppigere i tilfælde af meget intensiv brug. De kan vaskes i opvaskemaskine.
• Det aktive kulfilter kan/DDke afvaskes ellr genbruges.Det skal udskiftes ca. hver 4.maned ellr hyppigere i tilfaelde af meget intensiv brug.
• "Der opstär brandfare, hvis rengöringen/DDke foretages ifolge anvisningerne."
• Rengør emhætten ved hjælp af en fugtig klud og flydende skånsomtr rengøringsmiddel.

Symbolet – på apparatet eller på pakningen betyder, at apparatet ikke skal betragtes som almindeligt husholdningsaffald. Det skal derimod indleveres på et opsamlingscenter, der tager sig af genanvendelse af elektrisk og elektronisk udstyr. Ved at sorge for, at dette apparat bortskaffes korrekt, bidrager du til at forebygge alvorlige følger for miljøet og menneskers helbred;ppe kan derimod opsta, hvis dette apparat bortskaffes forkert. Ret venligst henvendelse til kommunen, den lokale affaldsbortskaffelsesordning eller den forretning, hvor du har købt apparatet, for udførlige oplyninger om genanvendelse af dette apparat.

Dimensioner

Fastgorelse Kokkenemhæten

• I alle tilfålde hvor loftet ikke er stærkt nok på ophængningspunktet, skal installatoren sorge for forstærkning ved hjælp af passende plader og underlagsstykker forankret til bygningsmæssige sunde dele.

TILSLUTNING TIL STRÖMFORSYNING

• Tilslut emhætten til elnettet, idet der indsættes en topolet afbryder med en kontaktafstand på mindst 3mm .

Betjeningspanel

Tast	Kontrollampc	Funktion
L	- Tænder/slukker lysene ved maksimal styrke.
	Tænder/slukker for belysningsystemet med reduceret styirke, hvis der trykkes på den i 2 sekunder.
T1	Konstant	Tænder motoren ved 1. hastighed/slukker motoren.
	Blinkende	Delay-funktion: Hvis tasten trykkes og holdes nede i ca. 3 sek., aktiveres/inaktiveres Funktionen Delay (automatisch slukning af motoren, ventilatorerne og belysning forsinket i 30'). Kan ikke aktiveres, hvis Intensiv erder 24h er tændt.
T2	Konstant Tænder motoren ved 2. hastighed.
		Alarmen for filtrene med aktiv kul aktiveres ved at trykke og holde tasten trykke nede i ca. 5 sekunder,ningar alordninger er slukket (motor + lys). Den konkrete LED blinker to gange. Alarmen inaktiveres ved at trykke og holde tasten trykke nede i yderligere 5 sekunder. Den konkrete LED blinker da en gang.
T3	Konstant Tænder motoren ved 3. hastighed.
		Tilbagestillingen udføres ved at trykke og holde tasten trykke nede i ca. 3 sekunder,ningar alordninger er slukket (motor + lys). LED'en S1 blinker tre gange.
T4	Konstant	Tænder motoren ved den INTENSIVE hastighed. Denne hastighed er indstillet til at vare 6 minutter: När tiden udløber,:går systemet automatisk tilbage til den hastighed, der var valgt tidligere. Hvis den aktiveres,ningar motoren er slukket, overgår systemet til OFF,ningar tiden er forløbet.
		Fjemstyringen aktiveres ved at trykke og holde tasten trykke nede i 5 sekunder. Den konkrete LED blinker to gange. Fjemstyringen inaktiveres ved at trykke og holde tasten trykke nede i 5 sekunder. Den konkrete LED blinker da en gang.
S1	Konstant	Kontrollampen giver besked om alarmen vedrørende mætning af fédtfiltrene af metal, somt om at de skal skylles. Alarmen:går i gang,ningen har været i funktion i 100 timer. (Tilbagestilling jf. afsn. Vedligeholdelse)
	Blinkende	När den er aktiveret, giver den besked om, at lugtfiltret med aktivi kul er mættet og skal udskiftes, somt om at fédtfiltrene af metal skal skylles. Alarmen vedrørende mætning af lugtfiltret med aktivi kul:går i gang,ningen har været i funktion i 200 timer. (Aktivering og Tilbagestilling jf. afsn. Vedligeholdelse)

FJERNBETJENING

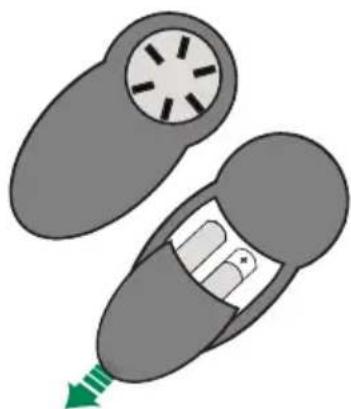

Denne emhætte kan styres ved hjælp af en fjernbetjener, der fungerer med 1,5V alkaliske carbon-zink batterier af standardtypen LR03-AAA (ikke medleveret).

Fjernbetjeningen ma ikke anbringes iærheden af varmekilder.
- Batteriererne ma ikke bortskaffes i naturen, men skal lægges i de specielle beholderere.

Betjeningspanel - fjernstyring

	Motor	Tænder/slukker motoren.
-	Hvert tryk	reducerer driftshastigheden.
+	Hvert tryk	øger driftshastigheden.
1	Intensiv	Aktiverer Intensiv funktionen.
	Delay	Aktiverer/inaktiverer Delay-funktionen.
	Lys Tænder/slukker lyset.
	hvis tasten	holds trykkes nede i 2 sekunder,ændres lysstyrken.

Abning af panel

• Abn panelet ved at trække i det.
• Rens det udvendigt med en fugtig klud og flydende mildt rengøringsmiddel.
• Rens det ligeledes indvendigt med en fugtig klud og et mildt rengøringsmiddel; der ma ikke anwendes våde klude eller svampe, og heller ikke vandstraler; undlad at bruge sibende midler.

Fedtfiltrat metal

Tilbagestilling af alarmsignalet

• Sluk lysene og udsugningsmotoren.
  Tryk på tasten T3 i mindst 3 sekunder, indtil LED'en blinker tre gange for at bekråfte.

Rengoring af litre

Abn dorene.
- Fjern filtret ved at presse det mod enhedens bagside og samtidigt trække det nedad.
- Skyl filtret Eden at boje det, og lad det tørre, for det sættes papi pladsigen. (Det kan forekomme, at filtrets farve med tidenændres pa overfladen, men dette pavirker ikke dets Funktionsdygtighed pa nogen**)
- Sæt det på pladsigen, og sorg for, at handtaget vender mod den synlige yderside.
Luk dorene igen.

Det kan haverken vaskes eller gendannes, og det skal udskiftes, nr kontrollampen S1 blinker aller mindst hvr 4. maned. Alarmen (hvis aktiveret forudgående) fremkomer kun, hvis udsugningsmotoren er aktiveret.

Aktivering af alarmsignalet

• På emhætter af den filtrerende version skal alarmsignalet for mæting af filtrene aktiveres ved installationen eller senere.
• Sluk lysene og udsugningsmotoren.
  Tryk pa tasten T2 i 5 sekunder, indtil LED'en blinker to gange for at bekraefte:

UDSKIFTNING

Tilbagestilling af alarmsignalet

• Sluk lysene og udsugningsmotoren.
• Tryk på tasten T3 i minded 3 sekunder, indtil LED'en blinker tre gange for at bekråfte.

Udskifting af filter

Abn dorenc.
Fjern fedtfiltret.
Fjern de mætteled lugtfiltre med aktiv kul som vist (A).
- Sæt de nye filtré fast som vist (B).
- Sæt fedtfilteret på igen.
Luk dorene.

Belysning

Advarsel: Dette apparat er udstyret med en hvid lysdiode (klasse 1M) jf. standarden EN 60825-1:1994 + A1:2002 + A2:2001; maks. udsendt optisk effekt v. 439 nm: 7 W . Betragt/DD: kikkert, forstorrelsesglas osv.).

Koble kjokkenviften til rokkanalen med et rør med en diameter på min. 120 mm. Røret på vår kort som mulig.

Dette apparatet kan styres med en fjernkontroll med alkaliske sink-kull batterier pa 1,5 V av standardtypen LR03-AAA (folger ikke med).

• Ikke plasser fjernkontrollen i nærheten av varmekilder.
• Ikke kast batteriene i naturen, men kasser dem i de dertil bestemte beholderne.

Kontrollpanel - Fjernkontroll
