Merkki	Faber
Malli	Heaven 2.0 90 X Plus
Tuotetyyppi	Liesituuletin
Leveys	90 cm
Vähimmäisturvaetäisyys keittotasoon	650 mm
Poistoputken halkaisija	vähintään 120 mm
Sähkönsyöttö	Verkko, luokka I maadoituksella
Vaadittu kytkin	Kaksinapainen, kontaktien avautumisväli vähintään 3 mm
Moottorin nopeudet	3 nopeutta + teho (6 minuuttia)
Viivetoisinto	Automaattinen sammutus viiveellä 30 minuuttia
Valaistus	Valkoinen LED, luokka 1M, enimmäisteho 7 W
Rasvasuodattimet	Metalliset, konepestäviä
Aktiivihiilisuodatin	Vaihto noin 4 kuukauden välein
Suodattimen kyllästyshälytys	Kyllä, 100 h (rasva) tai 200 h (hiili) jälkeen
Kaukosäädin	Valinnainen, paristot LR03-AAA (eivät sisälly)
Käyttötarkoitus	Kotitalouskäyttö, keittiön hajujen imeminen

Usein kysytyt kysymykset - Heaven 2.0 90 X Plus FABER

Mikä on liesituulettimen ja keittotason välinen vähimmäisetäisyys?

Vähimmäisturvaetäisyys on 650 mm. Jos kaasuliesi ohjeissa määritellään suurempi etäisyys, noudata sitä.

Miten rasvasuodattimet puhdistetaan?

Metalliset rasvasuodattimet pestään 2 kuukauden välein tai kun S1-hälytys syttyy. Ne voidaan pestä astianpesukoneessa. Anna niiden kuivua ennen takaisin asettamista.

Milloin aktiivihiilisuodatin vaihdetaan?

Aktiivihiilisuodatin on vaihdettava noin 4 kuukauden välein tai useammin, jos käyttö on runsasta. Sitä ei pestä eikä se uusiudu.

Miten suodattimen kyllästyshälytys nollataan?

Sammuta valaistus ja moottori. Paina T3-painiketta noin 3 sekunnin ajan, kunnes LED vilkkuu 3 kertaa, mikä vahvistaa nollauksen.

Voinko käyttää liesituuletinta ilman ulkoilman poistoa?

Kyllä, liesituuletin voi toimia kierrätystilassa aktiivihiilisuodattimen kanssa. Tässä tapauksessa aktivoi hiilisuodattimen kyllästyshälytys asennuksen yhteydessä (katso ohjeet).

Miten tehotilaa käytetään?

Paina T4-painiketta aktivoidaksesi tehonopeuden. Se kestää 6 minuuttia ja palaa automaattisesti edelliseen nopeuteen. Jos moottori oli sammutettu, se sammuu 6 minuutin jälkeen.

Sisältyykö kaukosäädin liesituulettimeen?

Ei, kaukosäädin on valinnainen eikä sisälly toimitukseen. Voit ostaa sen erikseen. Se käyttää LR03-AAA-paristoja (1,5 V).

Miten kaukosäädin yhdistetään?

Paina liesituulettimen T4-painiketta noin 5 sekunnin ajan, kunnes LED vilkkuu 2 kertaa. Kaukosäädin on nyt paritettu. Parituksen poistamiseksi toista toimenpide (1 vilkkuminen).

Mitä tehdä, jos liesituuletin ei toimi?

Tarkista ensin sähkönsyöttö ja katkaisijan tila. Varmista, että suodattimet eivät ole kyllästyneet. Jos ongelma jatkuu, ota yhteys huoltopalveluun.

Voinko asentaa liesituulettimen itse?

Asennuksen tulee suorittaa pätevä ammattilainen. Noudata turvaetäisyyttä ja sähköstandardeja. Virheellinen kytkentä voi aiheuttaa sähköiskuvaaran.

KÄYTTÖOHJE Heaven 2.0 90 X Plus FABER

Varoitus! Ennen kuin aloitat asennuksen, Iue kayttöohjeen sisälätmät turvallisuusohjeet.

DA INSTALLATIONSVEJLEDNING

Kaytöohjeet koskevat useampia laitemalleja. On siis mahdollista, etti niissä on sellaisten yksittäisten ominousuuksien kuvauksia, joita ei sinun laitteessasi ole.

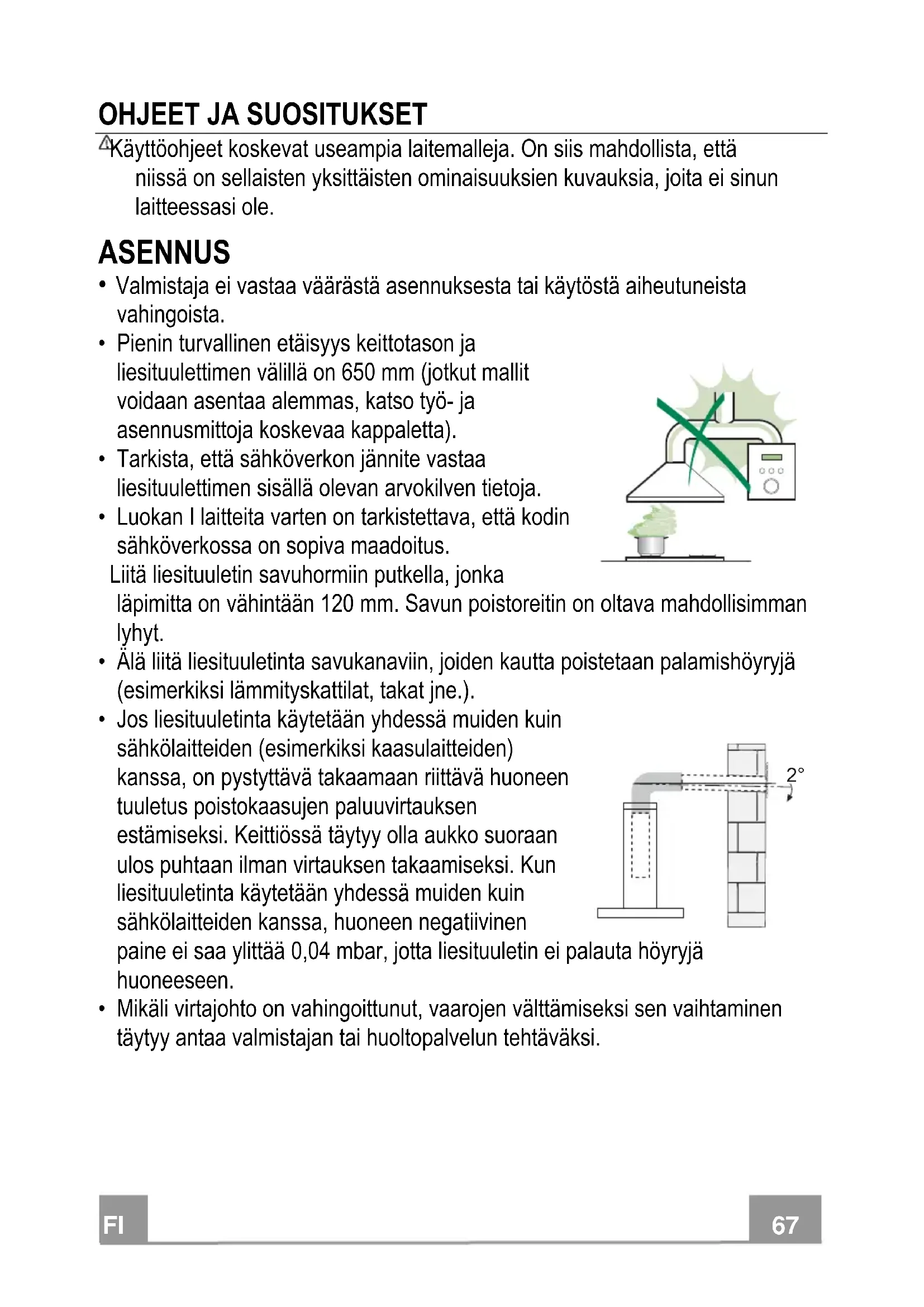

ASENNUS

• Valmistaja ei vastaa värästä asennuksesta tai käytösta aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen valillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Tarkista, etta sahkoverkon jannite vastaa liesituulettimen sisallä olevan arvokilven tietoja.
• Luokan I laitteita varten on tarkistettava, etta kodin sahkoverkossa on sopiva maadoitus.

Liitä liesituuletin savuhormiin putkella, jonka

lapimitta on vahintaan 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.

• Älä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lammityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiki kaasulaitteiden) kanssa, on pystyttäva takaamaan riittävhuoneenuletus poistokaasujen paluuvirtauksen estämiseksi. Keittiössä taytyy olla aukko suoraan ulos puhtaan ilman virtauksen takaamiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen

paine ei saa ylittä 0,04 mbar, jotta liesituuletin ei palauta hóyryjá huoneeseen.

• Mikäli virtajohto on vahingoittunut, vaarojen välttämiseksi sen vaihtaminen täytyy antaa valmistajan tai huoltopalvelun tehtäväksi.

• Jos kaasukaytöisen keittotason asennusohjeet märävävät, etta etäisyden on oltava yllä mainittua suurempi, ohjeita on noudatettava. Kaikkia ilman poistoa koskevia märäyksiä on noudatettava.

• Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.

Varoitus: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sahköiskuvaara.

• Liitä liesituuletin sahköverkkoon asentamalla kaksinapainen kytkin, jonka koskettimien vali on vähintään 3 mm.

KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttoön, keittön Hajjen poistamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Alä koskaan pidä korkeita liekkejä toiminnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
• Rasvakeittimiä on valvottava jatkuvasti käytön aikana: ylikuumentunut öljy voi syttyä palamaan.
• Alä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
• Alle 8-vuotiaat lapset ja psyykkisesti, fyxisesti tai sensorisesti rajoitteiset henkilott tai kokemattomat

ja taitamattomat henkilot saavat käyttaa tatā laitetta vain, jos heita valvotaan ja heille on annettu tiedot laitteen turvallisesta käytostä ja siihen liittyvista vaaroista. Varmista, etteivat lapset paase leikkimän laiteella. Lapset eivat saa tehdä käytäjan puhistus- ja huoltotoimenpiteita ilman valvontaa.

• "HUOMIO: Kosketettavissa olevat osat voivat tulla hyvin kuumiki keittolaitteiden kayton aikana".

HUOLTO

• Sammuta laite tai kytke se irti sahkoverkosta ennen minkaan puhdistus-tai huoltotoimenpiteen aloittamista.
• Puhdista ja/tai vaihda suodattimet märätyn ajan kuluttua (tulipalovaara).
• Rasvasuodattimet tāytyy puhdistaa aina 2 kuukauden kayton jälkeen tai useammin, jos laitetta kaytetaän paljon. Ne voidaan pestä astianpesukoneessa.
• Aktiivihilisuodattimia ei voi pestä eikä regeneroida, ne taytyy vaihtaa noin 4 kuukauden käytön jälleen tai useammin, jos laitetta käytetaän paljon.
• "Jos laitetta ei puhdisteta ohjeiden mukaisesti, on olemassa tulipalovaara".
• Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.

Merkki tuotteessa tai sen pakkauksessa osoittaa, etta tuotetta ei saa havittä ravallisen kotitalousjätteen mukana. Tuote tayty toimittaasianmukaiseen sahköisten ja elektronisten osien keräyskesukseen. Varmistamalla, etta tuote havitetaän oikealla ravall, on mahdollista auttaa valttämän ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä värärnlaisesta havittamisestä. Lisatietoja tuotteen kierrattamisetäaat paikallsilva viranomaisilta, paikallsista jatehuollosta tai liikkeestä, josta tuote on ostetu.

Mitat

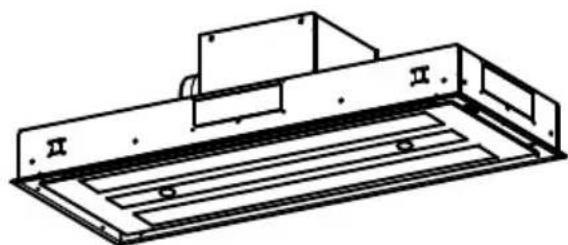

Liesituulettimen kiinnittäminen

• Mikäli katto ei ole kiinnityskohdassa riittävän tukeva, asentajan taytyy vahvistaa sitä laatoilla ja vastalaatoilla, jotka kiinnitetään rakenteellisesti lujiin osiin.

SAHKÖLIITÄNTÄ

• Liitta liesituuletin sahkoverkloon asentamalla kaksinapainen kytkin, jonka koskettimien vali on vahintaan 3mm

Käytöpaneeli

Painike	Merkkivalo Toiminto
L	- Sytytta/sammuttaa valot suurimmalla kirkkaudella.
	Jos pidät painiketta poin 2 sekuntia, sytytta/sammuttaa himmeän valaisuksen.
T1	Kiinteä	Käynnistä/sammuttaa moottorin ensimmäisellä nopeudella.
	Vilkkuva	Ajastustooiminto:Jos pidät painiketta poin 3 sekuntia, se aktivoi/poistaa käytöstäajatustoiminnon (moottorin, puhaltimien ja valon automaattinen sammuminen 30 min.kuluttua).Ei käytetävissä kun tehonopeus tai 24h on toiminassa.
T2	Kiinteä Käynnistää moottorin toisella nopeudella.
	Jos pidät painiketta poin 5 sekuntia kun kaikki toimnot (moottori ja valo) onsmuttetu, aktivoituu aktivihiilisuodattimen hälytys ja vastaava merkkivalo vilkkuukaksi kertaa.Se poistetaan käytöstä painamalla painiketta uudelleen 5 sekunnin ajan, vastaavermkkivalo vilkkuu kerran.
T3	Kiinteä	Käynnistää moottorin kolmannella nopeudella.
		Jos pidät painiketta poin 3 sekuntia kun kaikki toimnot (moottori ja valo) onsmuttetu, tapahtuu kuittaus ja merkkivalo S1 vilkkuu kolme kertaa.
T4	Kiinteä	Käynnistää moottorin TEHONOPEUDELLA.Nopeus on ajastetu 6 minuutin ajaksi. Kun aika on kulunut järjestelmä palaaautomaattisesti aikaisemmin valitulle nopeudelle. Jos käynnistät toimmon moottorinollessa smuttettu, märätyn ajan kuluttua laite palaa tapaan OFF.
		Jos pidät painiketta poin 5 sekunnin ajan, kaukosädin aktivoituu ja sen merkkivalovilkkuu kaksi kertaa.Jos pidät painiketta poin 5 sekunnin ajan, kaukosädin poistuu käytöstä ja senmerkkivalo vilkkuu vain kerran.
S1	Kiinteä	Osoittaa metallisten rasvasuodattimien täytymisen hälytysken. Suodattimet täytyy pestä.Hälytys käyninstyy liesituulettimen 100 käytötunnin jälkeen. (Kuittaus, katso kappalettaHuolto)
	Vilkkuva	Osoittaa aktivoituressaan aktivihiilihajusuodattimen täytymisen hälytysken. Suodatin täytyy vailtaa ja metalliset rasvasuodattimet täytyy pestä. Aktivihiilihajusuodattimen täytymisen hälytys käyninstyy liesituulettimen 200 käytötunnin jälkeen. (Aktivointi jakuittaus, katso kappaletta Huolto)

Kaukosaadin

Tata laitetta voidaan ohjata kaukosaatimellä joka toimii alkali/sinkki-hiiliparistoilla 1,5 V tyyppi standard LR03-AAA (eivat kuulu toimitukseen).

• Älä laita kaukosaadintä lammönlähteiden lahelle.
• Alä jata paristoja luontoon, vaan laita ne asianmukaiseen ke-räysastiaan.

Käytöpaneeli - Kaukosaedin

	Moottori	Moottorin On / Off.
-	Alentaa käytöneputta jokaisella painalluksella.
+	Lisää käytöneputta jokaisella painalluksella.
①	Teho Aktivi tehonopeuden
	Ajastus	Aktivi / poistaa käytöstä toiminnon Ajastus
	Valo Valo	On / Off
		Painikkeen painaminen 2 sekunnin ajan muuttaa valon kirkkautta.

Paneelinavaaminen

Vedä paneeli auki.
- Puhdista se ulkopuolelta kostealla liinalla ja neutraalilla pesunesteellä.
- Puhdista se myös sisäpuolelta kostealla liinalla ja neutraalilla pesuaineella, alä käytä markiä liinoja tai sieniä alakä yesisuihkua. Alä käytä hankaavia aineita.

Metalliset rasvasuodattimet

Ne voidaan pesta astianpesukoneessa. Ne taytyy pesta kun merkkivalo S1 syttyi tai vahintaan 2 kayttokuukauden valein tai useammin, jos niitta kaytetaan paljon.

SUODATTIMIEN PUHDISTUS

Hälytyksen kuittaus

• Sammuta valo ja imumoottori.
• Paina painiketta T3 ainakin 3 sekunnin ajan, kunnes led vilkkuu kolme kertaa.

Suodattimien puhdistus

• Avaa paneelit.
• Poista suodatin tyontamalla sitä ryhman takaosaan pain ja yctamalla samalla alas.
• Pese suodatin varoen taivuttamasta sitä ja anna sen kuivua ennen kuin laitat sen paikalleen (suodattimen vari voi ajan myöta muuttua, mutta se ei vaikuta tehoon).
• Asenna se paikalleen niin että kahva on nakyvissäulkopuolella.
• Sulje paneelit.

Suodatinta ei voi pestä eikä uudistaa, se taytyy vaihtaa kun merkkivalo S1 vilkkuu tai vahintäan 4 kuukauden valein. Halytys tapahtuu vain imumoottorin ollessa toiminnassa, jos halytys on aktivoitu.

Hälytskysen aktivoiminen

• Liesituulettimien suodatinversiossa suodattimien taytymisen halytys taytyt aktivoida asennusvaiheessa tai myohemmin.
• Sammuta valo ja imumoottori.
• Paina painiketta T2 ainakin 5 sekunnin ajan, kunnes led vilkkuu kaksi kertaa.

VAIHTO

Hälytyksen kuittaus

• Sammuta valo ja imumoottori.
• Paina painiketta T3 ainakin 3 sekunnin ajan, kunnes led vilkkuu kolme kertaa.

Suodattimen vaihtaminen

• Avaa pancelit.
• Irrota rasvasuodatin.
• Poista käytetyt aktivihiilihajusuodattimet kuten kuvassa (A).
• Asenna paikoilleen uudet suodattimet kuten kuvassa (B).
• Laita paikoilleen rasvasuodatin.
• Sulje paneelit.

Valaistus

Huomio: Tassā laitteessa on Valkoinen LED-valo, luokka 1M vastaa normia EN 60825-1: 1994 + A1:2002 + A2:2001; suurin valoteho @439nm: 7μW. Alā katso suoraan optisilla valineillä (kiikari, suurrennuslasi....).

• Vaihtoa varten ota yhteys huoltopalveluun. ("Hankintaa varten ota yhteys huoltopalveluun").
