Märke	Faber
Modell	Heaven 2.0 90 X Plus
Produkttyp	Köksfläkt
Bredd	90 cm
Minsta säkerhetsavstånd till spishäll	650 mm
Diameter på utloppsrör	minst 120 mm
Elanslutning	Nätansluten, klass I med jordning
Krävd strömbrytare	Bipolär med kontaktöppning på minst 3 mm
Motorhastigheter	3 hastigheter + intensiv (6 minuter)
Fördröjningsfunktion	Automatisk avstängning efter 30 minuter
Belysning	Vit LED, klass 1M, max effekt 7 W
Fettfilter	Metall, diskmaskinstvättbara
Aktivt kolfilter	Byt cirka var 4:e månad
Filtermättnadsalarm	Ja, efter 100 h (fett) eller 200 h (kol)
Fjärrkontroll	Valfri, batterier LR03-AAA (ingår ej)
Avsedd användning	Hushållsbruk, sug av kökslukter

Vanliga frågor - Heaven 2.0 90 X Plus FABER

Vilket är det minsta avståndet mellan fläkten och spishällen?

Det minsta säkerhetsavståndet är 650 mm. Om bruksanvisningen för din gasspis anger ett större avstånd, följ det.

Hur rengör jag fettfiltren?

Metallfettfiltren tvättas varannan månad eller när S1-larmet tänds. De kan diskas i diskmaskin. Låt dem torka innan du sätter tillbaka dem.

När ska aktivt kolfilter bytas?

Det aktiva kolfiltret bör bytas cirka var 4:e månad eller oftare vid intensiv användning. Det går inte att tvätta eller återanvända.

Hur återställer jag filtermättnadsalarmet?

Stäng av belysning och motor. Tryck på T3 i cirka 3 sekunder tills LED blinkar 3 gånger, vilket bekräftar återställning.

Kan jag använda fläkten utan utomhusavlopp?

Ja, fläkten kan användas i recirkulationsläge med aktivt kolfilter. Aktivera i så fall kolfiltrets mättnadsalarm vid installationen (se bruksanvisningen).

Hur använder jag intensivfunktionen?

Tryck på T4 för att aktivera intensivhastigheten. Den varar i 6 minuter och återgår sedan automatiskt till föregående hastighet. Om motorn var avstängd stängs den av efter 6 minuter.

Ingår fjärrkontrollen med fläkten?

Nej, fjärrkontrollen är valfri och ingår inte. Du kan köpa den separat. Den använder LR03-AAA-batterier (1,5 V).

Hur paras fjärrkontrollen?

Tryck på T4 på fläkten i cirka 5 sekunder tills LED blinkar 2 gånger. Fjärrkontrollen är då parad. För att avpara, upprepa (1 blinkning).

Vad gör jag om fläkten inte fungerar längre?

Kontrollera först elanslutningen och brytarens status. Se till att filtren inte är mättade. Om problemet kvarstår, kontakta kundtjänst.

Kan jag installera fläkten själv?

Installationen måste utföras av en kvalificerad fackman. Följ säkerhetsavstånd och elstandarder. Felaktig anslutning kan leda till risk för elchock.

BRUKSANVISNING Heaven 2.0 90 X Plus FABER

Varning! Läs sakerhetsanvisningarna i braksanvisningen innan du fortsätter med installationen.

NO INSTALLASJONSVEILEDNING

Bruksanvisingen refererar till oika modeller avenna apparat. Med anledning av detta kan det finnas beskrivninger av enskilda egenskaper som inte galler den specifica apparaten.

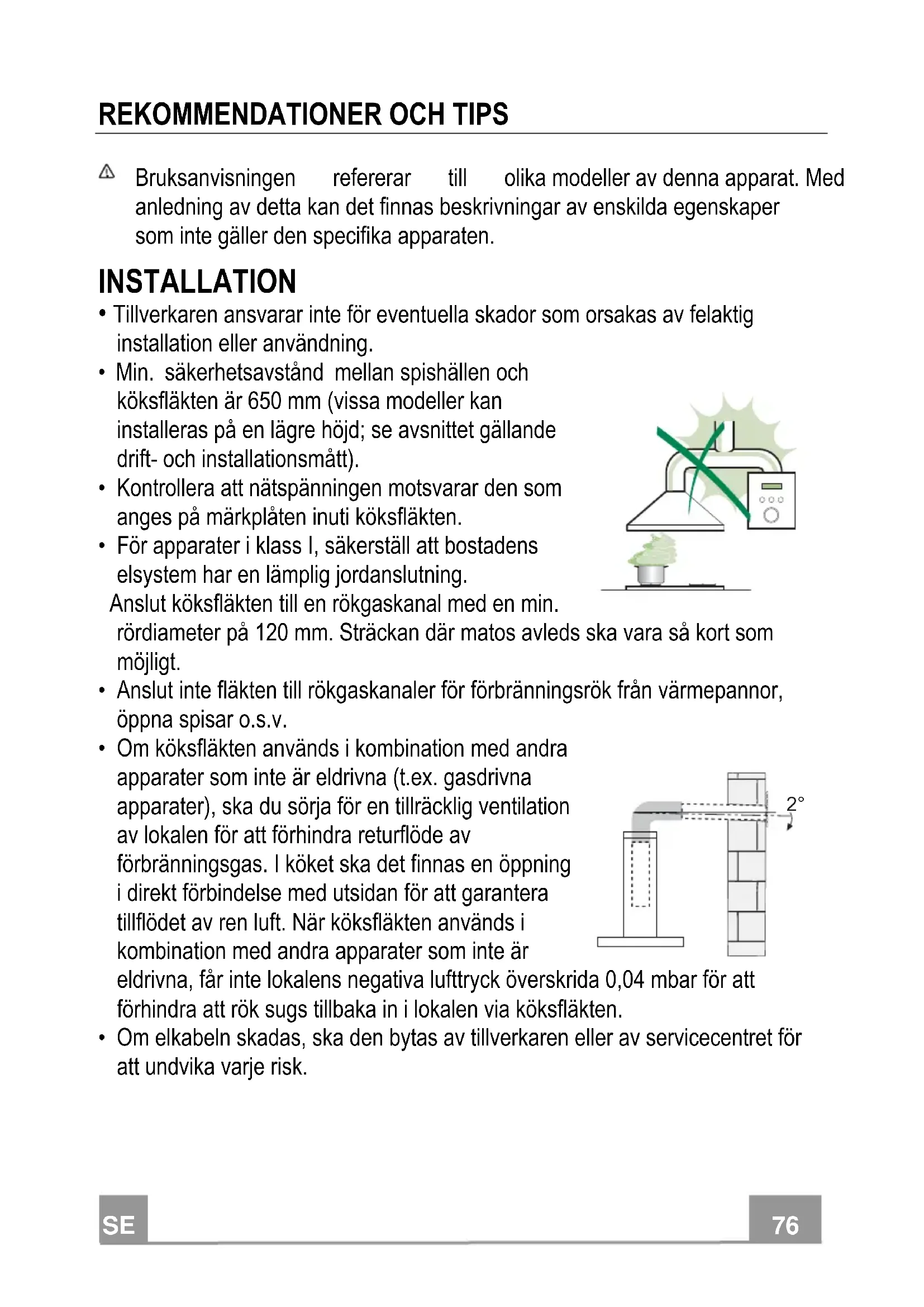

INSTALLATION

• Tillverkaren ansvarar inte for eventuella skador som orsakas av felaktig installation eller användning.
• Min. sakerhetsavstand mellan spishällen och köksfläkten ar 650 mm (vissa modeller kan installereras på en lagre höjd; se avsnittet gällande drift- och installationsmätt).
• Kontrollera att natspaffeningen motvarsar den som anges på markplaten inuti koksfläkten.
• För apparater i klass I, sakerställ att bostadenselsystem har en lämplig jordanslutning.

Anslut koksflakten till en rokgaskanal med en min.

rordiameter på 120 mm. Sträckan)där matos avleds ská vara SSEkort som möjligt.

• Anslut inte fläkten till rökgaskanaler für forbänningsrök från varmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ská du sörja För en tillräcklig ventilation av lokalen För att forhindra returflöde av forbränningsgas. I koket ská det finnas en öppning i direkt forbindelse med utsidan För att garantera tillflödet av ren luft. När köksfläkten används i kombination med andra apparater som inte är

eldrivna, fär inte lokalens negativa lufttryck överskrida 0,04 mbar För att forhindra att rök sugs tillbaka in i lokalen via köksfläkten.

• Om elkabeln skadas, ska den bytas av tillverkaren aller av servicecentret for att undvika varje risk.

• Om installationsanvisingarna for gasspishallen anger att större avständ an det ovan angivna, maste det beaktas. Följ gällande lagstiftning angående utsugning av luft.

• Använd endast skruvar och beslag som ar lämpliga für köksfläkten. Obs! Om det inte installeras skruvar och fästanordninger som überensstämmer med dessa anvisningar kan det leda till risk für elektrisk stöt.
• Anslut köksfläkten till elnätet genom att använda en tvåpolig brytare som har min. 3 mm kontaktavständ.

ANVÄNDNING

• Köksfläkten har uteslutande konstruerats for hushållsbruk, for att avlågsna matos i koket.
• Använd aldrig köksfläkten für andraändamål an vad den ar konstruerad for.
• Se till att det aldrig uppkommer hoga lagor under koksflakten när den ar igäng.
• Justera lagans styrka sa att den endast berör kokkarlets botten och inte slickar utmed dess sider.
• Fritoserna ska kontrolleras hela tiden under användningen. Den überhettade oljan kan ta eld.

• Flambera inte under köksfläkten. Det finns risk foreldsvåda.
  Denna apparat fär användas av barn (over 8 ar), personer med nedsatt fysisk, sensorisk ell er mental funktionsförmåga eller personer som saknar erfarenhet ell ker kunskap om hur den används, under forutsättning att de overvakas av nàgon som kan ansvara for deras sakerhet eller som har lart dem hur apparaten används på ett sakert satt och gjort dem medvetna om riskerna. Barn fär inte leka med apparaten. Rengöring och underhäll fär inte utforas av barn utan tillsyn av en vuxen.

• VARNING! De aktom Liga delarna kan bl mycket varma under användningen av spisar, matlagningsapparater o.dyl.

UNDERHÄLL

• Stäng av eller fränkoppla apparaten från elnätet före rengöring eller underhäll.
• Rengör och/eller byt ut filtren after den angivna tidsperioden (brandrisk).
• Fettfiltren skarengoras varannan manad ellr oftare vid intensiv anvandning. De kan diskas i diskmaskin.
• Det aktiva kolfiltret kan varken diskas eller regenereras. Filtret ska bytas cirka var 4:e manad eller oftare vid intensiv användning.
• "Det färeligger brandrisk om rengöringen inte utförs enlicht instruktionerna."
• Rengör köksfläkten med en fuktig trasa och att neutral flytande rengöringsmedel.

Symbolen à apparaten eller emballaget anger att apparaten inte fär hanteras som hushållsavfall. Den skä i stället lämnas in på en uppsamplingsplats für Återvinning av el- och elektronikkkomponenter. Genom att sakerställa att apparaten hanteras på rätt sätt bidrar du till att forebygga eventuella negativa miljö- och hälsoeffekter som kan uppstä om apparaten kasseras som vanligt avfall. För ytterligare uppliesninger om Återvinning av apparaten bördu kontakta lokala myndigheter, sophämtningstjänsten eller affären)där du köpte apparaten.

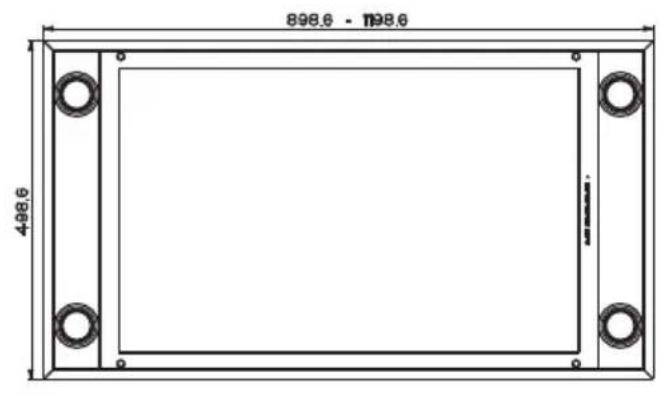

Matt

Hur som helst om innertaket inte ar tillrackligt starkt i upphängningspunktten, ske installatoren se till att forstärka den med lampliga plattor och motplattor forankrade i strukturmässigt motstandskraftiga delar.

ELEKTRISK ANSLUTNING

• Anslut koksfläkten till eluttaget och installerera en tvåpolig brytare med en öppning på minst 3 mm emellan kontakterna.

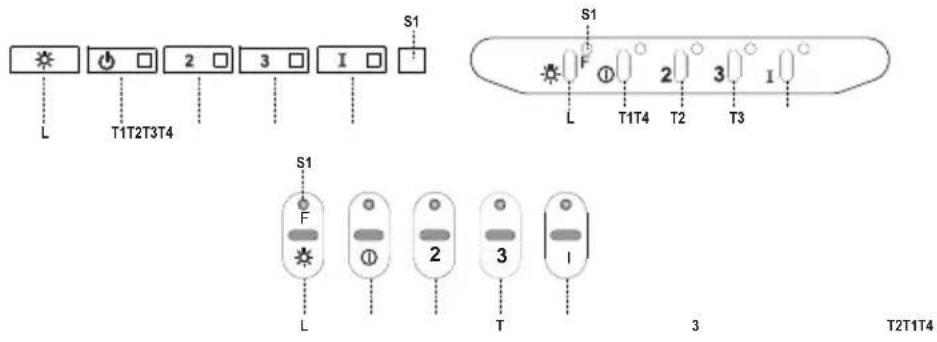

Kontrollpanel

Knapp	Lysdiod	Funktion
L	- Tänder och släcker belysningen med max. intensitet.
	Tryckt i cirka	2 sekunder tändener/släcker den belysningen med reducerad intensitet.
T1	Fast Slär på/stänger av motom på den Första hastigheten.
	Blinkande	Funktion Delay:Genom att hälla knappen intryckt i cirka 3 sekunder aktiveras/avaktiveras FunktionenDelay (den automatiska avstängningen försenad med 30' av motorn, flåktarna ochbelysningen).Kan inte aktiveras;när Intensiv och 24h är aktiverade.
T2	Fast Slär på motom på den andere hastigheten.
		Genom att hälla knappen intryckt i cirka 5 sekunder,när alla belastninger ár avstängda(Motor+Belysning), aktiveras larnet ffor filter med aktiv kol med dubbel blinkinging.För att avaktivera det,trycker du på nytt på knappen iytterligare 5 sekunder tills en enkelblinkning av tillhörande lysdiod visas.
T3	Fast Slär på motom på den tredje hastigheten.
		Genom att hälla knappen intryckt i cirka 3 sekunder,när alla belastninger ár avstängda(Motor+Belysning), utförs nollställningen och lysdioden S1 blinkar tre gänger.
T4	Fast Slär på motom på den INTENSIVA hastigheten.Denna hastighet ár tidinställd på 6 minuter.Efter fforfluten tid,ætergår systemetautomatiskt till den tidigare valda hastigheten.Om den har aktiverats med avstängd motorgår systemet till laget OFF;när tiden har fforflutit.
		Genom att hälla den intryckt i 5 sekunder aktiveras fjärkrkontrollen och samma lysdioidblinkar två gänger.Genom att hälla den intryckt i 5 sekunder avaktiveras fjärkrkontrollen och tillhörandclysdiod blinkar en gäng.
S1	Fast	Signalerar larnet für mättade metallfettfilter och nödvändigheten att diska dem. Larneträder i Funktion after 100 timmar av effektiv arbete av köksfläkten.(Äterställning, seavsnitt Underhäll)
	Blinkande	Signalerar,när det ár aktiverat, larnet für mättat luktfilter med aktiv kol, som mastebytas.Aven metallfettfiltren skä diskas.Larnet für mättat luktfilter med aktiv kol träder ifunktion cfter 200 timmar av effektiv arbete av köksfläkten.(Aktivering och Återställning,se avsnitt Underhäll)

FJÄRRKONTROLL

Den har apparaten kan kontrolleras med en fjarrkontroll, driven med alkaliska zink-kol batterier pa 1,5 V av standardtyp LR03-AAA (medfoljer ej).

Lagg inte fiarrkontrollen i narheten av varmekallor.
- Kasta inte batterier i naturen, lagg dem i de speciella behallarna.

Fjarrkontrollens kontrollpanel

	Motor On / Off motorn.
-	Sänker motormorhastigheten vid varje tryck.
+	Ökar motormorhastigheten vid varje tryck.
1	Intensiv Aktiverar intensivfunktionen
	Delay Aktiverar/deaktiverar Delay Funktionen
	Belysning On / Off belysning
	Tryckt i 2 sekunderändrar den intensiteten på belysningen.

UNDERHÄLL

Öppning av panel

• Oppna panelen genom att dra i den.
• Rengör den utvändigt med en fuktig trasa och neutral rengöringsmedel.
• Rengör den även invändigt med en fuktig trasa och neutral rengöringsmedel; använd inte våta trasor eller svampar, inte heller vattenstålär; använd inte slipmedel.

Metalfettfilter

Filtren kan även diskas i diskmaskin, de ske diskas nar lysdioden S1 tänds eller minst varannan帽子 cirka eller oftare vid speziellt intensiv användning.

RENGÖRING AV FILTER

Aterställning av larmsignal

• Slack belysningen och stäng av utsugningsmotorn.
• Tryck på knappen T3 i minst 3 sekunder tills den tredubbla blinkningen av lysdioden som bekräftelse.

Rengöring av filter

• Ta bort filtret, tryck det bakåt och dra det samtidigt nedåt.
• Diska filtret och undvik att böja det, och låt de torka innan du Återmontera det (en eventuell färgforändring på filtrets yta, som kan inträffa med tiden, reducerar absolutinte filtrets effektivitet).
• Montera filtren på nytt. Se till att handtaget vander mot den synliga utsidan.

Filtret kan inte diskas eller regenereras. Filtret ska bytas nar lysdioden S1 blinkar eller minst var 4:e manad. Larmsignalen, om tidigare aktiverad, inträffar enbart nar insugningsmotorn ar aktiverad.

• På köksfläktarna i filtrerande version, ska larmet for mittade filter aktiveras vid installationsögonblicke eller)darefter.
• Slack belysningen och stäng av utsugningsmotorn.
• Tryck på knappen T2 i 5 sekunder tills den dubbla blinkningen av lysdioden som bekräftelse.

BYTE

Aterställning av larmsignal

• Slack belysningen och stäng av utsugningsmotorn.
• Tryck på knappen T3 i minst 5 sekunder tills den tredubbla blinkningen av lysdioden F som bekräftelse.

Byte av filter

• Oppna utsugningspanelen genom att dra i den.
• Ta bort fettfiltret
• Avlagsna de mittade luktfiltren med aktiv kol, som angivet på figur (A).
• Montera de nga filtren, som angivet på figur (B).
• Montera detnya filtret genom att haka fast det i sāt.
• Atermontera fetffiltret och belynsingsenheten.

Belysning

Varning: Denna apparat ar utrustad med ett vitt LED-ljus av klass 1M enligt normen EN 60825-1: 1994 + A1:2002 + A2:2001; max. avgiven optisk effekt@439nm: 7 W . Titta inte direkt med optiska instrument (kikare, forstoringsglas....).
- För byte kontakta servicecenter. ("För inköpet vänd dig till att service-centra").
