Heaven 2.0 90 X Plus - Davlumbaz FABER - Ücretsiz kullanım kılavuzu

Marka	Faber
Model	Heaven 2.0 90 X Plus
Ürün Tipi	Davlumbaz
Genişlik	90 cm
Ocak ile minimum güvenlik mesafesi	650 mm
Egzoz kanalı çapı	En az 120 mm
Elektrik beslemesi	Şebeke, topraklamalı Sınıf I
Gerekli anahtar	En az 3 mm kontak açıklığına sahip iki kutuplu
Motor hızları	3 hız + yoğun (6 dakika)
Gecikme fonksiyonu	30 dakika gecikmeli otomatik kapanma
Aydınlatma	Beyaz LED, Sınıf 1M, maks. 7 W güç
Yağ filtreleri	Metal, bulaşık makinesinde yıkanabilir
Aktif karbon filtre	Yaklaşık her 4 ayda bir değiştirme
Filtre doygunluk alarmı	Evet, 100 saat (yağ) veya 200 saat (karbon) sonra
Uzaktan kumanda	İsteğe bağlı, LR03-AAA piller (dahil değildir)
Kullanım amacı	Evsel, mutfak kokularının emilmesi

Sık sorulan sorular - Heaven 2.0 90 X Plus FABER

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Minimum güvenlik mesafesi 650 mm'dir. Gazlı ocağınızın kılavuzu daha büyük bir mesafe belirtiyorsa, buna uyun.

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri her 2 ayda bir veya S1 alarmı yandığında yıkanmalıdır. Bulaşık makinesinde yıkanabilir. Tekrar takmadan önce kurulayın.

Aktif karbon filtre ne zaman değiştirilmelidir?

Aktif karbon filtre yaklaşık her 4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir. Yıkanamaz ve yenilenemez.

Filtre doygunluk alarmı nasıl sıfırlanır?

Aydınlatmayı ve motoru kapatın. LED 3 kez yanıp sönene kadar T3 tuşuna yaklaşık 3 saniye basın, bu sıfırlamayı onaylar.

Davlumbazı dışarıya hava tahliyesi olmadan kullanabilir miyim?

Evet, davlumbaz aktif karbon filtre ile devridaim modunda çalışabilir. Bu durumda, kurulum sırasında karbon filtre doygunluk alarmını etkinleştirin (kılavuza bakın).

Yoğun fonksiyonu nasıl kullanırım?

Yoğun hızı etkinleştirmek için T4 tuşuna basın. 6 dakika sürer ve ardından otomatik olarak önceki hıza döner. Motor kapalıysa, 6 dakika sonra kapanır.

Uzaktan kumanda davlumbazla birlikte mi geliyor?

Hayır, uzaktan kumanda isteğe bağlıdır ve dahil değildir. Ayrıca satın alabilirsiniz. LR03-AAA (1,5 V) piller kullanır.

Uzaktan kumanda nasıl eşleştirilir?

LED 2 kez yanıp sönene kadar davlumbazdaki T4 tuşuna yaklaşık 5 saniye basın. Uzaktan kumanda eşleştirilmiştir. Eşleştirmeyi kaldırmak için işlemi tekrarlayın (1 yanıp sönme).

Davlumbaz çalışmazsa ne yapmalıyım?

Önce elektrik beslemesini ve sigorta durumunu kontrol edin. Filtrelerin tıkalı olmadığından emin olun. Sorun devam ederse, müşteri hizmetlerine başvurun.

Davlumbazı kendim kurabilir miyim?

Kurulum kalifiye bir profesyonel tarafından yapılmalıdır. Güvenlik mesafesine ve elektrik normlarına uyun. Yanlış bağlantı elektrik çarpması riskine yol açabilir.

KULLANIM KILAVUZU Heaven 2.0 90 X Plus FABER

Uyar! Montaj islemine sekslamadan once, kullanma kilavuzundaki güvenlik bilgilerini okuyunuz.

Kullanim talimatlari, bu ev aletinin ceşitli modelleri în gelerlidir. Ayni sekilde, bu ürünle ilgisi olmayan özelliklerin tanımları da gorebilirsiniz.

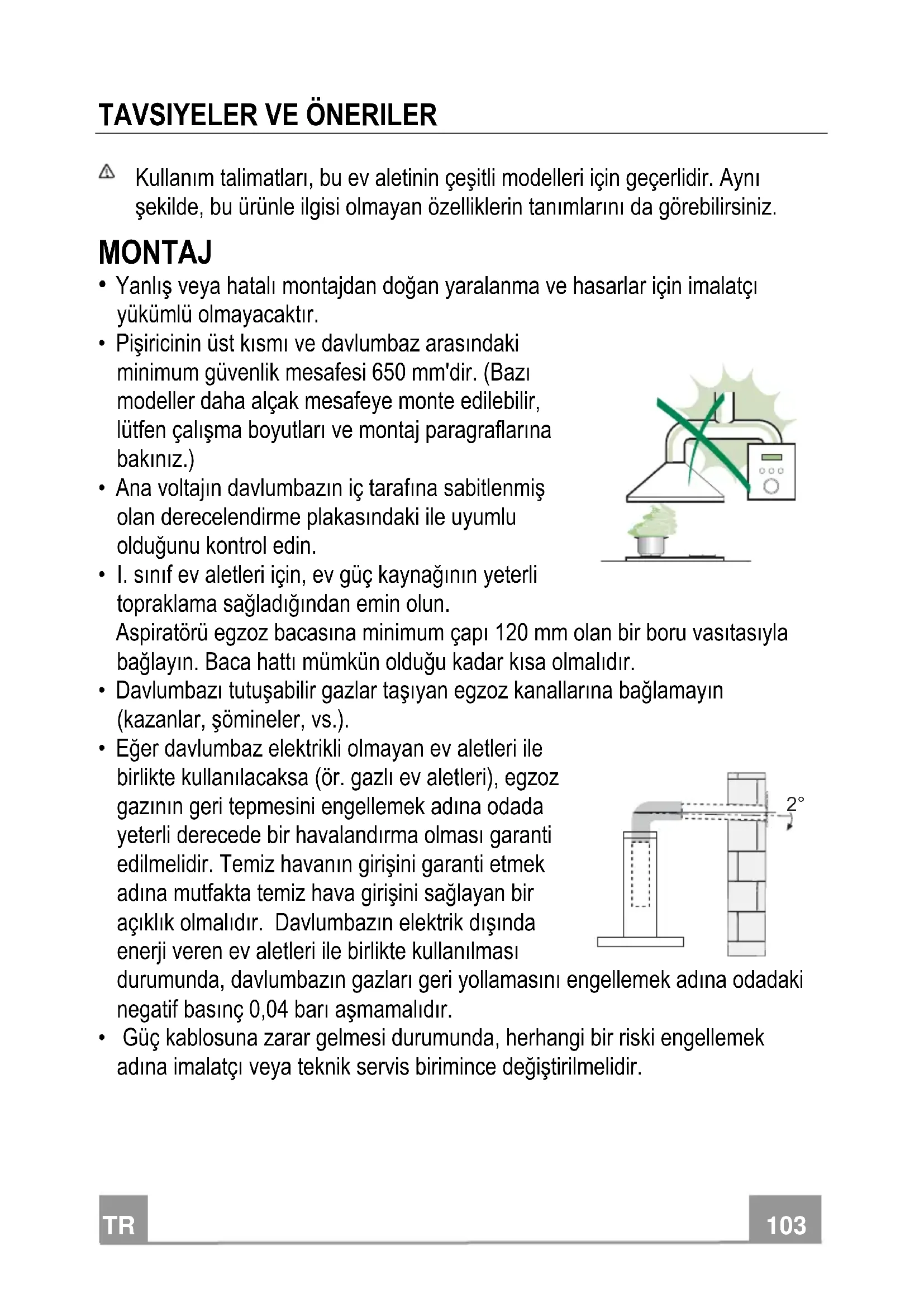

MONTAJ

• Yanlş veya hatali montajdanDOGAN yaralanma ve hasarlar icin imalatçı yükumlul olmayacaktir.
• Pişiricinin üst kismi ve davlumbazarasindaki minimum güvenlik mesafesi 650 mm'dir. (Bazi modeller daß alçak mesafeye monte edilebilir, lüften calisma boyutları ve montaj paragraflarina bakıniz.)
• Ana voltajin davlumbazin ic tarafina sabitlenmis alan derecelendirme plakasindaki ile uyumlu oldugunu kontrol edin.
  I. sinif ev aleleri icin, ev guç kaynagınin yeterli topraklama-SAgladiğindan emin olun.

Aspiratoru egzoz bacasina minimum capi 120 mm olan bir boru vasitasiyla baglayin. Baca hatti mumkun oldugu kadar kisa olmalidir.

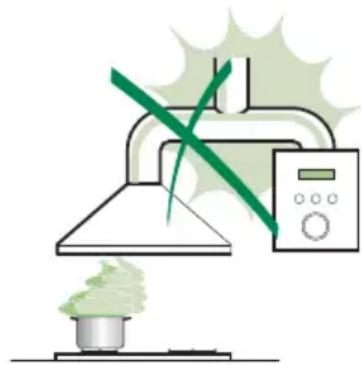

• Davlumbazi tutusabilir gazlar taşiyan egzoz kanallarina®, baglamayin (kazanlar,®,öminaler, vs.).
• Eger davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanilacaksa (ör. gazlı ev aletleri), egzoz gazınin geri tepmesini engellemek adına odada yeterli derecede bir havalandırma olması garantı edilmelidir. Temiz havanın girişini garantı etmek adına mutfakta temiz hava girişini-SAğlayan bir açıklik olmalidir. Davlumbazın elektrik disinda enerji veren ev aletleri ile birlikte kullanilması

durumunda, davlumbazın gazları geri yollamasını engellemek adına odadaki negatif basınç 0,04 barı asmamalidir.

• Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adına imalató veya teknik servis birimincedehyşirilmelidir.

Gaz ocagün montaj talimatlarinda yukarda belirtilenden daha fazla bir mesafe belirtilmisse, buna dikkat edilmesi gerekir. Hava deşarı ile ilgili yönetmeliklere uyulması gerekir.
- Davlumbazi desteklemek icin sadece vida ve kucuk parçalar kullanın. Uyarı: İsbu talimatlar uyarınca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlililerine yol acabilir.
- Davlumbazi,arasinda en az 3mm irtibat mesafesi alan iki kutuplu bir anahtar vasitasıyla cereyana baglayın.

KULLANIM

• Davlumbaz mutfak kokularini gidermek adina ev kullanimi icin tasarlanmistir.
• Davlumbazi asla tasarlandigi amaçlar haricine kullanmayin.
• Davlumbaz calisirken altoanda boşuna yanan yüksek ates asla birakmayin.
• Ateş yüzgünluğunu sadece tencereALTHinda kalacak ve yanlardan taşmadiğindan emin olacak sekilde ayarlayın.
• Fritözler kullanim esnasindo surekli izlenmelidir: fazla isinmis yaq, ates alabilir.
• Davlumbaz alta flambe yapmayiniz; yangin riski.
• Bu ev aleti, 8 Yaş üstü;cocuklar ve fiziksel, duyusal veya akli yetersizligi olan veya tecrübe ve bilgi eksikligi olan kılıslerce bu kılısilerin güvenliginden sorumlu olan kılıselerin gozetimi altinda veya ev aletinin kullanı ile ilgili talimatlar Kendilerine verildigi durumlarda kullanı bilir. Cocuklar, ev aleti ile oynamamaldir. Temizleme ve bakım gozetimde olmadıklarindo;cocuklarca yapilmayacaktir.

• "DIKKAT: Pişirme aletleri ile kullanıldiklarinda temas edilebilir parçalar,isınabilir."

BAKIM

Herhangi bir bakim islemine seksamadan evvel ev aletini kapatin veya ana减免 kaynagindan fisini减免.
- Belirlenmis zaman sonunda filtrleri temizleyin ve/veya degistirin (Yangin tehlikesi).
- Yaq滤treleri her 2 ayda bir veya yüzgün kullanım olması durumunda daha seks Olarak temizlenmelidir ve bulasık makinesinde yikanabilirler.
- Aktif carbon filtresi yikanabilir degildir, yeniden kullanılamaz ve her 4 ayda bir veya yüzün kullanım olması durumunda daha SIX olarak degistirilmelidir.
- "Temizligin talimatlara uygun olarak yapilmadigi durumlarda yangin risiki yardir."
- Davlumbazi nemli bir bez ve nötr sivi deterjanla temizleyin.

Urün üstündeki veya paketindeki sembolü, bu urünün evsel atık olarakdehyerlendirilmeyeceğinin goftergesidir. Elektrikli ve elektronik ekipmanın geridönusümün icin uygun toplama noktasina teslim edilmelidir. Bu urünün.Doğru sekilde bertaraf edildigiinden emin olarak, bu atik urününun uygun olmayan sekilde islenmesindenDOGACAKcEve insan sagligi icin potansiyel olumsuzsonuclarin engellenmesine yardimci olacaksiniz. Bu urünün geridonusümü ilelgili daha detayl bilgi icin luffen yerel yetkili ofisiniz, evsel atik bertaraf hizmeti veya urunu satn aldiginiz magaza ile irtibata geziniz.

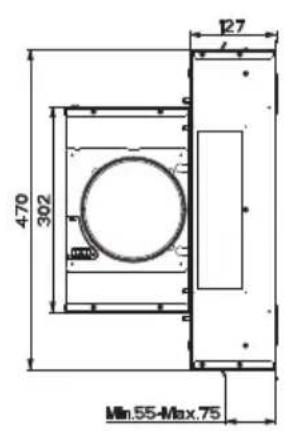

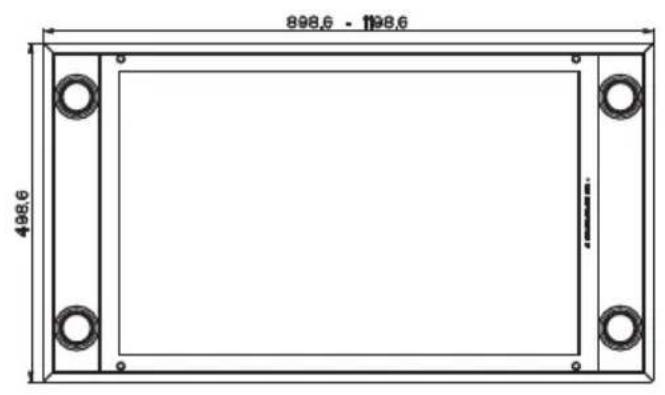

Boyutlar

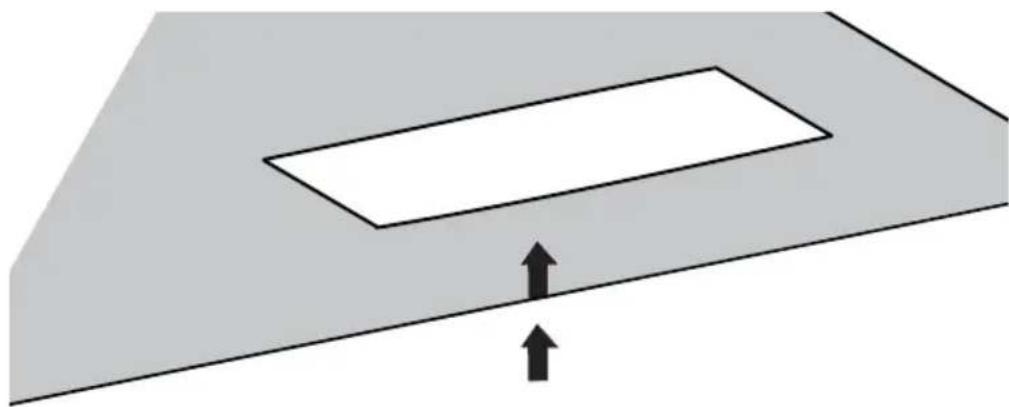

Davlumbaz Sabitlenmesi

• Ask noktasinda tavanin yeterince saglam olmadigi hallerde, montor buraya uygun siki baglantih levha ve plakalar uygulamak suretiyle tavan saglamligini artirma yoluna gitmelidir.

ELEKTRIK BAGLANTISI

• Davlumbazi, temas noktalarıarasında 3 mm,açık;lşan Çift kutuplu bir anahtar üzerinden elektrik sebekesine baglayın.

Kumanda Tablosu

Tuş	Led	Fonksiyon
L	-	Işkıları(Maximum ayandinlcı açaç/kapatır.
		2 Saniye baslı tutulunca ayandinlata mesisatı Dennis挖掘机 ydoğan kapatır.
T1	Sabit	Motoru birinci yüzda calistürr/kapatır.
	Flaşör	Delay fonksiyonu:Düğme)yaklaşık 3 saniye baslı tutulunca, Delay fonksiyonunu aktif/devre Dennis durumagetirilir (Motorun, fana'larin ve ayandinlatmanin 30' gccikmeli otomatik kapanı).Yogunlukla veya 24 saat açık aktif olamaz.
T2	Sabit	Motoru ikinci yüzda calistürr.
		Bittiyn:iylelemeler (Motor+Isik) kapalıken, yaklaşık 5 saniye boyunca tousbasili tutuldugunda, ilgili "Lcd"in Çift yanı gürülercek "Karbon Filtrisi" alarmı aktif halegetirilir.Devre Dennisbirakmak icin,tusa 5 saniye kadar tekrar basilarak "Led"in tek bir isiklayandigi gürülür.
T3	Sabit	ÜçuncüHzda motoru calistürr.
		Bittiyn:iylelemeler (Motor + Isik) kapalıken,yaklaşık 3 saniyeligiine tousbasili tutuldugunda,S1 Ledinin üç kez yanı gürülererek sifirlama aktif hale getirilir.
T4	Sabit	Motoru YOGUNHzda calistürr.Bu Hz6 dakikaya zamanlanmistr. Säre bittiginde,sistem daha onceden seçilen hiza otomatik bir sekilde geridöner.Eger bu Hz kapalıbir makineden ortaya calmıssa sirebittiginde OFF durumuna geleçer.
		5 saniye boyuncabasi tutulunca,ayni "Led"in cift yanıylaza uzaktan kumanda aktif halegetirilir.5 saniye boyuncabasi tutulunca, ilgili "Led"in sadece bir kez yanıylaza uzaktankumanda devre Dennis olur.
S1	Sabit	Yaq Öluyici Metal Filtrelerinin doldugu.unvye kategorin bilirmektedir.Alarm Davlumbazın 100 saatlik efektif calıma süresinden sonra devreye girmektedir.(Bakim paragrafina bakıniz)
	Flaşör	Aktif olduguunda,Koku Emici Aktif Karbonlu Filtrenin dolması alarmı,degristirilmesi ve Yaq Öluyici Metal Filtrenin de yikanması gerektigi bilirmektedir.Koku EmiciAktif Karbonlu Filtrenin doldugu.unbildiren alarm,davlumbazın 200 saatlik efektif calıma saatindensonra devreye girmektedir.(Etkinleştirme icin Bakim paragrafinabakıniz)

TELEKUMANDA

Bu cihaza bir telekumanda ile de komut verilebilir; bu kumanda 1,5 Voltluk cinko-karbonlu LR03-AAA tipi standart alkalin pillere calisir (dahil degildir).

Telekummandayi 1s1 kaynakları yakınindabirakmayniz.
- Pilleri cevreye atmayiniz, bunlara ayrilmis cop toplama kaplarina atiniz.

Uzaktan Kumanda Panosu

	Motor	Açık / Kapalı motoru.
-		Her basstände calismaPTSını azaltır.
+		Her basstände calismaPTSını artır.
①	Yogun	Yogun ilevini etkinleşirir
②	Gecikbirme	Gecikme (Delay) ilevini aktive cder / devreden Çıkartır.
	Istanbul	Istanbul Açık / Kapali
		2 Saniye bas中国特色 tutulduğunda ilekları yüzüncüTurkey ayarlar.

Panelin açilmasi

Panoyu cekerek acin.
- Dis taraftan nemli bir bez ve siv notr deterjan ile temizleyiniz.
- Ic taraftan notr deterjan ve nemli bez kullanmak sureti ile temizleyiniz; Islak bez veya slinger kullanmayiniz, su sikmayiniz, asindirici maddeler kullanmayiniz.

Yaq onleyici Metalik Filtreler

Bulaşk makinesinde yikanabilirler. S1 ledi yändigungnda veya 2 ayda bir veya Özellikle yogun kullanımlarda/DDa sik araliklarla yikanmaları gerekmektedir.

FILTRELERIN TEMIZLENMESI

Alarm sinyalinin sifirlanmasi

• Isiklari ve aspirator motoru nukapatn.
• En az 3 saniye boyunca T3 tuşuna Led uçlu 1şigi yanana kadar basılıt tutun.

Filtrelerin Temizlenmesi

• Kanatlari açınüz.
• Filtreyi grubun arka böllumüneogruditerek ve aynıanda asagiyadaogrucerekçikartin.
• Filtreyi bukmeden yikayin ve yeniden takmadan evvel kurumaya birakin (zamanla Filtre yüzeyinde görulebilecek olası bir renk degisikligi, kesinlikle etkinligine zarar vermez.)
• Tutamagin di s görünür tarafa olduguna dikkat ederek filtreleri tekrar monte edin.
• Kanatlari kapatimiz.

Yɪkanamaz, geri donüşümlü degildir, ekranda S1 ledi görüntülendigiinde veya en az 4 ayda birdehydigistirilir. Alarm sinyali, eger önceden etkinleştirolmieșse, sadece Aspirasyon Motoru calistirildigi zaman calisir.

Alarmn etkinlestirilmesi

• Filtre edici suruumlü Davlumbazlarda, Filtrelerin dolma alarmi sinyali, kurulum aninda veya devaminda devreye alinir.
• Isiklari ve aspirator motorunu kapatin.
  T2 tusuna 5 saniye sureyle ledin onay 1sig iki kere yanana kadar basimiz.

DEGISTIRILMESI

Alarm sinyalinin sifirlanmasi

• Isiklari ve aspirator motorunu kapatin.
• En az 3 saniye boyunca T3 tuşuna Led uçlu 1şig1 yanana kadar basilı tutun.

Filtrenin Degistirilmesi

• Kanatlari açınüz.
• Yag onleyici filtreyi seksarin.
• Dolmuş對於 aktif karbon koku önleyici filtrerleri resimde güsterildigi sekilde (A) çırkınliz.
• Yeni filtrleri belirtilen sekilde (B) takimiz.
• Yag Filtresini ckarin.
• Kanatlari kapatiniz.

Aydinlatma

Dikkat: Bu cihazda EN 60825-1: 1994 + A1:2002 + A2:2001 normuna uygun olarak 1M sinifi beyaz LED lamba kullanilmustir; @439nm'de yayilan azami optik güç: 7 W . Optik aygitalarla (durbün, buyüteç....) dokrudan bakmayın.
- Degistirmek icin Teknik Servisle baglanti kurun. ("Edinemek icin teknik servisle baglanti kurun").
