Merk	Faber
Model	Heaven 2.0 90 X Plus
Producttype	Afzuigkap
Breedte	90 cm
Minimale veiligheidsafstand tot kookplaat	650 mm
Diameter afvoerkanaal	120 mm minimum
Voeding	Netstroom, klasse I met aarding
Vereiste schakelaar	Bipolair met contactopening van minstens 3 mm
Motorsnelheden	3 snelheden + intensief (6 minuten)
Vertragingsfunctie	Automatische uitschakeling na 30 minuten
Verlichting	Witte LED, klasse 1M, max. vermogen 7 W
Vetfilters	Metaal, vaatwasserbestendig
Actief koolstoffilter	Vervanging ongeveer elke 4 maanden
Filterverzadigingsalarm	Ja, na 100 h (vet) of 200 h (koolstof)
Afstandsbediening	Optioneel, batterijen LR03-AAA (niet meegeleverd)
Beoogd gebruik	Huishoudelijk, afzuiging van kookgeuren

Veelgestelde vragen - Heaven 2.0 90 X Plus FABER

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale veiligheidsafstand is 650 mm. Als de handleiding van uw gasfornuis een grotere afstand aangeeft, volg dan deze.

Hoe reinig ik de vetfilters?

De metalen vetfilters worden elke 2 maanden gereinigd of wanneer het alarm S1 gaat branden. U kunt ze in de vaatwasser doen. Laat ze drogen voordat u ze terugplaatst.

Wanneer moet ik het actief koolstoffilter vervangen?

Het actief koolstoffilter moet ongeveer elke 4 maanden worden vervangen of vaker bij intensief gebruik. Het kan niet worden gewassen of geregenereerd.

Hoe reset ik het filterverzadigingsalarm?

Schakel de verlichting en de motor uit. Druk op de knop T3 gedurende ongeveer 3 seconden totdat de LED 3 keer knippert, wat de reset bevestigt.

Kan ik de afzuigkap gebruiken zonder buitenafvoer?

Ja, de afzuigkap kan werken in recirculatiemodus met een actief koolstoffilter. Activeer in dat geval het verzadigingsalarm voor het koolstoffilter bij de installatie (zie handleiding).

Hoe gebruik ik de intensieve functie?

Druk op de knop T4 om de intensieve snelheid te activeren. Deze duurt 6 minuten en keert daarna automatisch terug naar de vorige snelheid. Als de motor was uitgeschakeld, schakelt deze na 6 minuten uit.

Wordt de afstandsbediening meegeleverd met de afzuigkap?

Nee, de afstandsbediening is optioneel en niet meegeleverd. U kunt deze apart kopen. Hij gebruikt batterijen LR03-AAA (1,5 V).

Hoe koppel ik de afstandsbediening?

Druk op de knop T4 van de afzuigkap gedurende ongeveer 5 seconden totdat de LED 2 keer knippert. De afstandsbediening is dan gekoppeld. Ontkoppelen: herhaal de handeling (1 knippering).

Wat te doen als de afzuigkap niet meer werkt?

Controleer eerst de stroomtoevoer en de status van de stroomonderbreker. Zorg ervoor dat de filters niet verzadigd zijn. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Kan ik de afzuigkap zelf installeren?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Houd rekening met de veiligheidsafstand en de elektrische normen. Een verkeerde aansluiting kan leiden tot elektrocutiegevaar.

GEBRUIKSAANWIJZING Heaven 2.0 90 X Plus FABER

Waarschuwing! Lees de veiligheidsinformatie in de gebruikershandleiding voordat u met de installment begint.

De gebruiksaanwijzingen haben betrekking op verschillende modellen van dit apparaat. Mogelijk vindt u dan ook beschrijvingen vanAPEKenmerken die nicht over uw specifieke apparaat gaan.

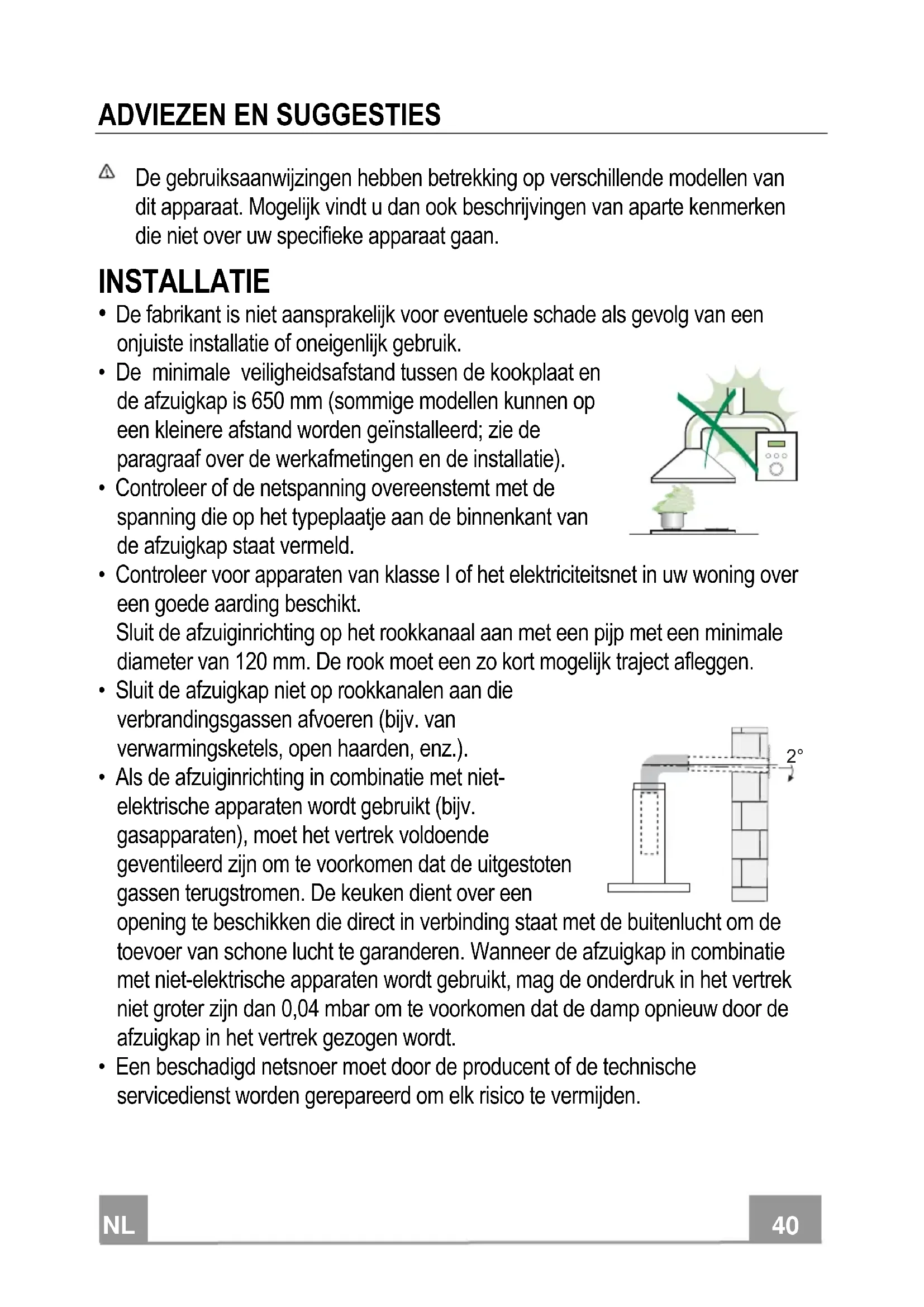

INSTALLATIE

• De fabrikant is nicht aansprakelijk voor eventuele schade als gevolg van een onjuiste installmentie of oneigenlijk gebruik.
• De minimale veiligheidsafstand:tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen+kennen op een Kleinere afstand worden geinstallerd;zie de paragraaf over de werkafmetingen en de installmente).
• Controller of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld.
• Controleer voor apparaten van klassle I of het elektriciteitsnet in uw woning over een goede aarding beschikt. Sluit de afzuiginrichting op het rookkanaal aan met een pijp met een minimale diameter van 120~mm . De rook要去en zo kort möglichktraject afleggen.
• Sluit de afzuigkap Niet op rookkanalen aan die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).
• Als de afzuiginrichting in combinatie met nicht-elektrische apparaten worden gebruikt (bijv. gasapparaten),要去 het vertrek voldoende geventileerd zich om te voorkomen dat de uitgestoten gassen terugstromen. De keuken dient over een

opening te beschikken die direct in verbinding staat met de buitenlucht om de toevoer van schone lucht te garanderen. Wanner de afzuigkap in combinatie met Niet-elektrische apparaten worden gebruikt, mag de onderdruk in het vertrek Niet groter+zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezogen worden.

• Een beschadigd netsnoer要去 door de producent of de technische servicedienst worden gerepareerd om elk risico te vermijden.

• Als de installmentievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht moet worden genomen dan hierboven is aangegeven, dan要去aar rekening mee worden gehouden. Alle regels voor de luchtafvoer要去en in acht worden genomen.

• Gebruik alleen schroeven enkleine onderdelen die geschikt zichn voor de afzuigkap.

Waarschuwing: indien de schroeven en bevestigingsystemen nicht volgens\ deze aanwijzingen worden geinstalleerd, bestaat het gevaar voor elektrische\ schokken.
- Sluit de afzuigkap op het elektriciteitsnet aan met een tweepolige schakelaar met een afstand tussen de contacten van minstens 3mm .

GEBRUIK

• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik om kookgeuren te verwijderen.
• Gebruik de afzuigkap nooit voor andere doeleinden dan waarvoor hij bedoeld is.
• Laat nooit hoog brandende branders onbedekt onder een werkende afzuigkap.
• Regel de vlammen.altijd zo dat ze Niet langs de pannen omhoogkomen.
• Controller frituurpannenijdens het gebruik: de oververhitte olie zou vlam+kunnen vatten.
• Er mag nicht onder de afzuigkap geflambeerd worden: brandgevaar.
• Het apparaat mag worden gebruikt door kinderen ouder dan 8aar en door personen met een lichamelijke, zintuiglijke of geestelijkbeperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geinstrueerd zich over een veilig gebruik van het apparaat en de bevaren die ermee samenhagen. Zorg ervoor dat kinderen nicht met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen nicht door kinderen wordenuitgevoerd, tenzij ze onder toezicht staan.

• “LET OP:ijdens het gebruik van de kooktoestellen+kennen de toegankelijkdelen erg heet worden”.

ONDERHOUD

• Schakel het apparaat uit of koppel het los van het elektriciteitsnet alvorens reinigings- of onderhoudswerkzaamheden uit te voeren.
• De filters reinigen en/vervangen na de aangegeven tijdsperiode (brandgevaar).
• De vetfilters要去en om de 2 maanden worden schoongemaakt, of vaker bij.beer intensief gebruik. Ze können in de afwasmachine worden gewassen.
• Het actieve koolstofffilter is nicht afwasbaar of regenereerbaar en要去en ongeveer om de 4 maanden worden verrangen, of vaker bij zeer intensief gebruik.
• 'Er bestaat brandgevaar als de reiniging Niet volgens de voorschriften worden UITgevoerd.'
• Maak de afzuigkap schoon met een vochtige doek en een mild vloeibaar schoonmaakmiddel.

Het symbolism op het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeld. Het moetECHter maar een special verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als uervoort zorgt dat dit product op de correcte manier worden verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zonden+kunnen voordoen in geval van verkeerde afvalbehandeling. Neem voor meer details over het recylen van dit product contact op met uw gemeente, deplaatselijke vuilophaaldienst of de winkel waar u het product hebt gekocht.

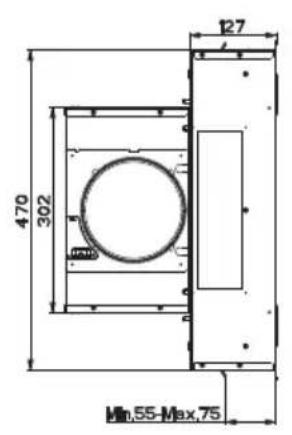

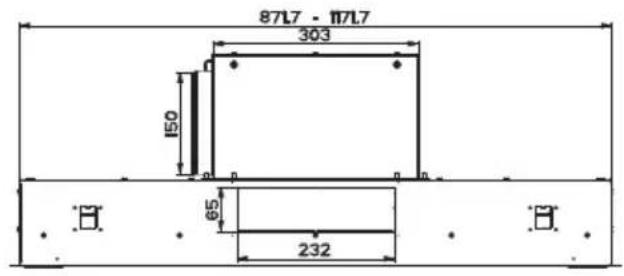

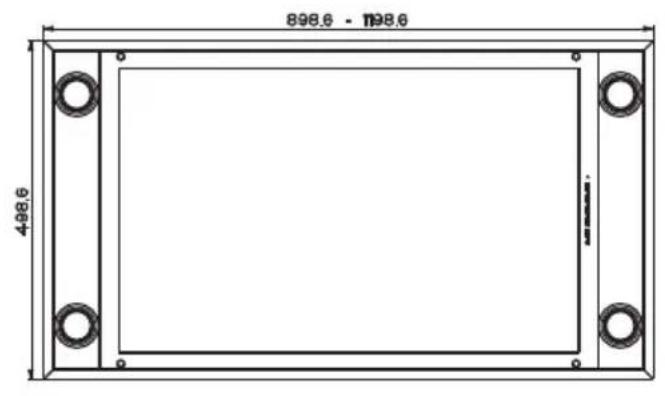

Buitenafmetingen

Bevestiging Afzuigkap

• In alle gevallen waarin het plafond Niet stevig genoeg is op het punt waar de kap worden oppgchangen, dient de installmenter het plafond te verstevigen met platen en gegenplaten die verrankerd worden aan delen met een resistente structuur.

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3mm .

Bedieningspaneel

Toets	Led Functie
L	-	Schakelt de lichten op de hoogste lichtsterkte in/uit.
		Een druk van 2 seconden op.Deze toets schakelt de verlichting met lage lichtsterkte in/uit.
T1	Permanent brandend	Schakelt de motor op de eerste snelheid in/uit.
	Knipperend	Functie Delay: Als ze doets ongeveer 3 sec. ingedrukt worden gehonden, worden de Delay-functie in-/uitgeschakeld (de motor, de ventilatoren en de verlichting worden automatisch uitgeschakeld met een vertraging van 30'). Kan Niet worden geactiveerd met Intensief of 24h ingeschakeld.
T2	Permanent brandend	Schakelt de motor op de tweede snelheid in.
		Als de toets ongeveer 5 seconden ingedrukt worden gehonden als alle belastingen (motor+lamp) uitgeschakeld+zijn, dan worden het alarm van de actieve koolstofffilters ingeschakeld en knippert de bijbehorende led twee keer.Houd de toets nog.ecs 5 seconden ingedrukt om het alarm uit te schakelen. De bijbehorende led knippert eén keer.
T3	Permanent brandend	Schakelt de motor op de derde snelheid in.
		Als de toets ongeveer 3 seconden ingedrukt worden gehonden als alle belastingen uit+zijn (motor+lamp), dan worden de reset uitgevoerd. De led S1 knippert drie keer.
T4	Permanent brandend	Schakelt de motor op de HOGE snelheid in.Deze snelheid is ingesteld op 6 minutes. Na dezeperiode keert het systeme automatisch terug maar de erder gekozen snelheid. Als deze functie bij uitgeschakelde motor worden geactiveerd, worden de afzuigkap na dezeperiode in de OFF-stand gezet.
		Door deze toets 5 seconden ingedrukt te honden worden de afstandsbediciening ingeschakeld. De led knippert twice keer.Als de toets 5 seconden ingedrukt worden gehonden, worden de afstandsbediciening uitgeschakeld. De bijbehorende led knippert slechts eén keer.
S1	Permanent brandend	Signaleert de verzadiging van de metalen vetfilters en het feit dat ze gewassen要去en worden. Het alarm worden na 100 bedrijfsuren van de afzuigkap ingeschakeld. (Reset zich paragraaf Onderhoud)
	Knipperend	Wanncer het alarm van de verzadiging van het geurfilter met actieve koolstof ingeschakeld is, signalcert deze led dat het filter moet worden verrangen. Ook de metalen vetfilters要去en worden gewassen. Het alarm van de verzadiging van het geurfilter met actieve koolstof worden na 200 effecteve werkuren van de afzuigkap ingeschakeld. (Activering en reset zich paragraaf Onderhoud)

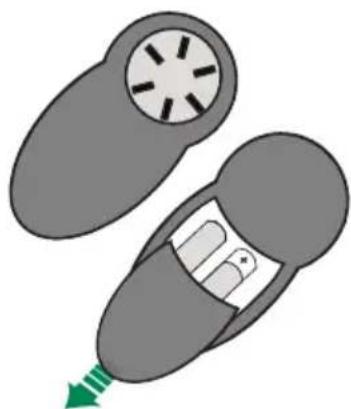

AFSTANDSBEDIERING

Dit apparaat kan met behulp van een afstandsbediening worden bestuurd. Deze werkst op alkaline zinkkoolestof batterijen van 1,5V van het standardtype LR03-AAA (niet inbegrepen).

• Bewaar de afstandsbediening nicht in de buurt van warmtebronnen.
• De batterijenogensna gebruikniet in het milieu terechtkomen,gooi ze in de hiervoor bestemde afvalbakken.

Bedieningspaneel van de afstandsbediening

	Motor Aan/uit motor.
-	Verlaagt de werkingsnelheid bij elke druk op de toets.
+	Verhoogt de werkingsnelheid bij elke druk op de toets.
①	Hoge snelheid Schakelt de functie van de hoge snelheid in
◎	Delay Schakelt de Delay-functie in/uit.
	Verlichting Aan/uit verlichting
	en op deze toets worden gedrukt, wijzigt de Lichtsterkte.

Openen van het paneel

• Trek het paneel open.
• Reinig het aan de buitenkant met een vochtige doek en een neutraal vloeijaar schoonmaakmiddel.
• Reinig het ook aan de binnenkant met behulp van een vochtige doek en een neutraal schoonmaakmiddel; gebruik geen natte doeken of sponzen of waterstralen; gebruik geen schuurmiddelen.

Metalenvetfilters

De vetfilters kuren in de vaatwasser worden gewassen. Dit moet gebeuren als de led S1 gaat branden of in elk geval ongeveer om de 2 maanden of vaker bij veelvuldig gebruik.

REINIGEN VAN DE FILTERS

Reset van het alarmsignaal

• Schakel de lampen en de zuigmotoruit.
• Druk minstens 3 seconden op de toets T3 totdat de led ter bevestiging drie maal.gaat knipperen.

Reinigen van de filters

• Open de panelen.
• Verwijder het filter door het�ak van de unit te duwen en het tegelijkkortijd�ak beneden te trekken.
• Was het filteronzonder het te buigen en laat het drogen alvorens het wee ter monteren (een eventuele kleurverandering van het filteroppervlak die zich in de loop van deijd kan voordoen heeft geen nadelige gevolgen voor de efficientie van het filter).
• Monteer het filter weer en houd de handgreep waar het zichtbare deel aan de buitenkant.
• Sluit de panelen weeR.

Dit filter is nicht afwasbaar en Niet regenereerbaar en moet worden verrangen als de led S1 knippert of in elk geval om de 4 maanden. Het alarm, mits vooraf geactiveerd, worden alleen gesignaleerd als de zuigmotor ingeschakeld is.

Activering van het alarmsgnaal

• Bij afzuigkappen met luchtcirculatie要去 het alarmsignaal ten teken dat de filters verzadigd zijn geactiveerd worden op het moment van de installmentie of daarna.
  Schakel de lampen en de zuigmotoruit.
• Druk 5 seconden op de toets T2 totdat de led ter bevestiging twee maal gaat knipperen.

VERVANGING

Reset van het alarmsignaal

• Schakel de lampen en de zuigmotoruit.
• Druk minstens 3 seconden op de toets T3 totdat de led ter bevestiging drie maal.gaat knipperen.

Vervangen van het filter

• Open de panelen.
• Verwijder het vetfilter.
• Verwijder de verzadigde geurfilters met actieve koolestof zoals aangegeven (A).
• Monteer de nouvelle filters Zoals aangegeven (B).
• Monteer het vetfilter weeR.
• Sluit de panelen.

Verlichting

Let op: dit apparaat is voorzien van een wit ledlampje van de klasse 1 M volgens de norm EN 60825-1: 1994 + A1:2002 + A2:2001; maximaal uitgestraald optisch vermogen bij 439~nm .. 7 W . nicht direct met optische instrumenten (verrekijker, vergrootglas...) waarnemen.

• Neem voor de verranging contact op met de klantenservice. (Wend u voor de aankoop tot de klantenservice').
