Heaven 2.0 120 X Plus - Dunstabzugshaube FABER - Kostenlose Bedienungsanleitung

Marke	Faber
Modell	Heaven 2.0 120 X Plus
Produkttyp	Dunstabzugshaube
Kategorie	Dekorative Kaminhaube
Breite	120 cm
Mindestsicherheitshöhe	650 mm über der Kochfläche
Abluftrohrdurchmesser	mindestens 120 mm
Stromversorgung	220-240 V ~ 50/60 Hz
Motorleistung (geschätzt)	300 W
Beleuchtung	LED weiß, Klasse 1M, optische Leistung max. 7 μW
Motorgeschwindigkeiten	4 Stufen (1, 2, 3, Intensivstufe zeitgesteuert 6 Min.)
Verzögerungsfunktion (Delay)	Verzögerte Abschaltung nach 30 Minuten
Fernbedienung	Inklusive (AAA-Batterien nicht enthalten)
Fettfilter	Metall, spülmaschinenfest, Sättigungsalarm nach 100 h
Aktivkohlefilter	Nicht waschbar, Austausch alle 4 Monate, Alarm nach 200 h
Installationsart	Abluft- oder Umluftbetrieb mit Aktivkohlefilter
Nettogewicht (geschätzt)	ca. 20 kg
Schutzklasse	Klasse I (Erdung erforderlich)
Geräuschpegel (geschätzt)	55-65 dB(A) je nach Stufe
Wartung	Fettfilter alle 2 Monate reinigen, Aktivkohlefilter alle 4 Monate ersetzen, Außenseite mit feuchtem Tuch reinigen
Sicherheit	Automatische Abschaltung der Intensivstufe nach 6 Min., Delay-Funktion, nicht unter der Haube flambieren
Kundendienst	Bei LED-Austausch Kundendienst kontaktieren

Häufig gestellte Fragen - Heaven 2.0 120 X Plus FABER

Wie oft müssen die Fettfilter gereinigt werden?

Die Fettfilter müssen alle 2 Monate gereinigt werden (bei intensiver Nutzung häufiger). Die konstante LED S1 zeigt an, dass sie nach 100 Betriebsstunden gewaschen werden müssen. Sie sind spülmaschinengeeignet.

Wie setze ich den Sättigungsalarm der Filter nach der Reinigung zurück?

Schalten Sie Beleuchtung und Motor aus, drücken Sie dann die Taste T3 für mindestens 3 Sekunden. Die LED blinkt dreimal zur Bestätigung des Zurücksetzens.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist weder waschbar noch regenerierbar. Er muss etwa alle 4 Monate ausgetauscht werden, bei intensiver Nutzung häufiger. Die LED S1 blinkt nach 200 Betriebsstunden, um den Austausch anzuzeigen.

Wie aktiviere ich die Verzögerungsfunktion (Delay)?

Drücken Sie die Taste T1 etwa 3 Sekunden lang. Die Delay-Funktion stoppt Motor und Beleuchtung nach 30 Minuten automatisch. Die LED T1 blinkt. Diese Funktion ist im Intensiv- oder 24h-Modus nicht verfügbar.

Wie hoch ist der Sicherheitsabstand zwischen Haube und Kochfeld?

Der Mindestsicherheitsabstand beträgt 650 mm. Wenn die Anleitung Ihres Gaskochfelds einen größeren Abstand vorschreibt, beachten Sie diesen.

Wie verwende ich die Fernbedienung?

Die Fernbedienung arbeitet mit LR03-AAA-Batterien (nicht enthalten). Sie ermöglicht das Ein-/Ausschalten des Motors, die Einstellung der Geschwindigkeiten (+/-), die Aktivierung der Intensivstufe, der Delay-Funktion und der Beleuchtung. Zum Koppeln der Fernbedienung halten Sie die Taste T4 5 Sekunden lang gedrückt (die LED blinkt 2 Mal). Zum Entkoppeln gleicher Vorgang (blinkt 1 Mal).

Können die LED-Lampen vom Benutzer ausgetauscht werden?

Nein, die LEDs sind der Klasse 1M und dürfen nicht mit optischen Instrumenten betrachtet werden. Für den Austausch wenden Sie sich an den Kundendienst von Faber.

Wie groß ist der Durchmesser des Abluftrohrs?

Das Abluftrohr muss einen Mindestdurchmesser von 120 mm haben. Der Weg sollte so kurz wie möglich sein, um eine optimale Effizienz zu gewährleisten.

Kann die Haube im Umluftbetrieb installiert werden?

Ja, diese Haube kann im Abluft- oder Umluftbetrieb mit einem Aktivkohlefilter (nicht enthalten) betrieben werden. Aktivieren Sie im Umluftbetrieb den Sättigungsalarm des Aktivkohlefilters, indem Sie die Taste T2 5 Sekunden lang gedrückt halten (Motor und Beleuchtung aus).

Wie reinige ich die Außenseite der Haube?

Verwenden Sie ein feuchtes Tuch und ein neutrales Flüssigwaschmittel. Verwenden Sie niemals nasse Tücher, Schwämme, Wasserstrahlen oder Scheuermittel. Für die Innenseite der Blende verfahren Sie ebenso.

BEDIENUNGSANLEITUNG Heaven 2.0 120 X Plus FABER

EMPFEHLUNGEN UND HINWEISE 31

CHARAKTERISTIKEN 34

MONTAGE 35

BEDIENUNG 36

WARTUNG 38

INHOUDSOPGAVE

NL

ADVIEZEN EN SUGGESTIES 40

EIGENSCHAPPEN 43

INSTALLATIE 44

GEBRUIK 45

ONDERHOUD 47

INDICE

ES

DE INSTALLATIONSANLEITUNG

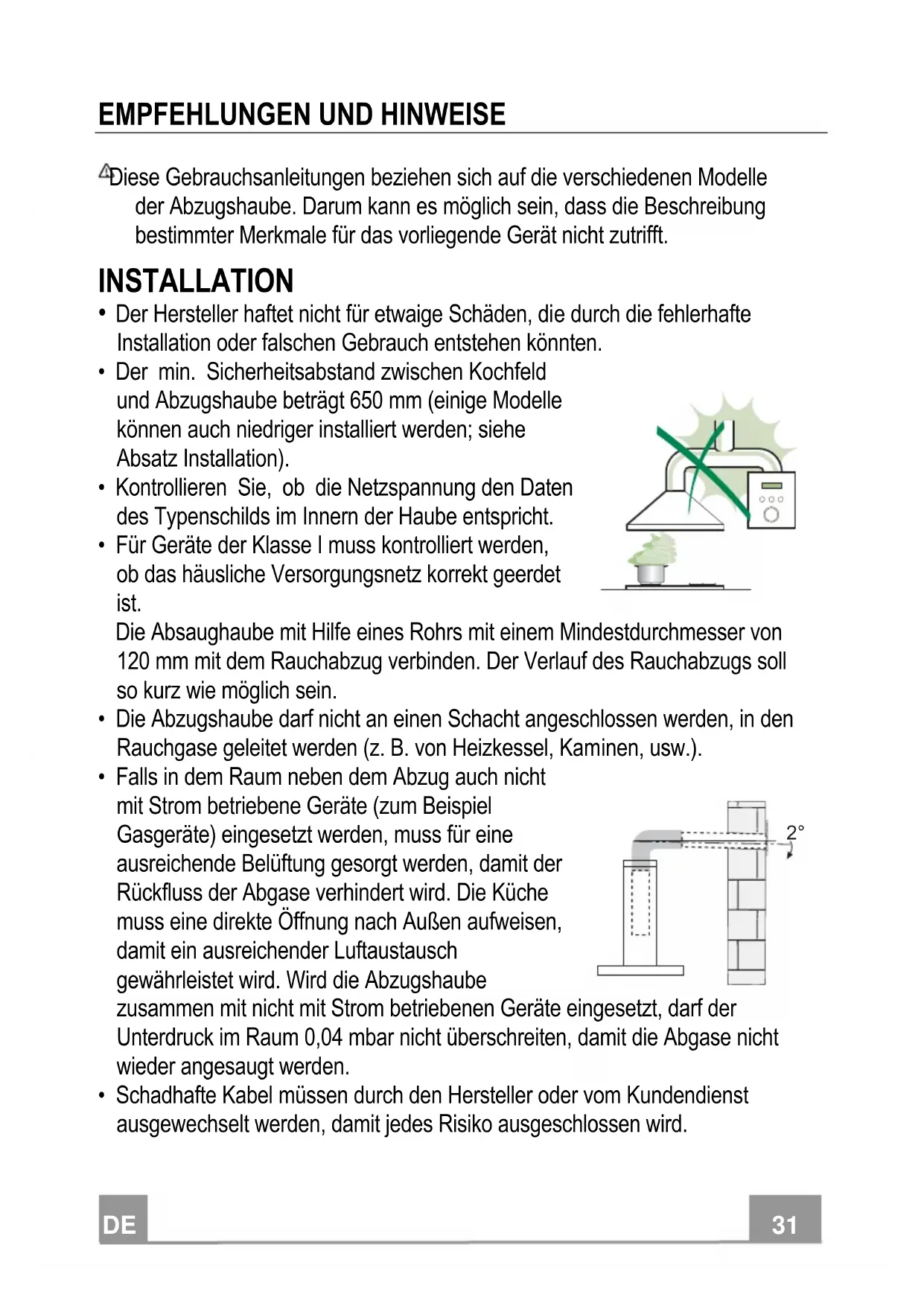

Achtung! Lesen Sie vor Beginn der Installation die Sicherheitshinweise in der Gebrauchsanweisung.

Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.

INSTALLATION

• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das häusliche Versorgungsnetz korrekt geerdet ist.

Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.

• Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
• Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach Außen aufweisen, damit ein ausreichender Luftaustausch gewährleistet wird. Wird die Abzugshaube

zusammen mit nicht mit Strom betriebenen Geräte eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.

- Schadhafte Kabel müssen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jedes Risiko ausgeschlossen wird.

2°

• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten.
• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
• Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

GEBRAUCH

- Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch entwickelt, um Kochdünste zu beseitigen.

• Die Haube darf nur für die ihr zugedachten Zwecke benutzt werden.

- Unter der eingeschalteten Haube keine offenen Flammen benutzen.

- Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.

- Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl könnte sich entzünden.

- Auf keinen Fall unter der Haube flambieren: Brandgefahr.

- Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen können. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

- ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden.

WARTUNG

• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses ausgeschaltet und spannungslos gemacht werden.
• Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).
• Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung öfter zu reinigen und können in der Spülmaschine gespült werden.
• Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs.
• „Wenn die Reinigung nicht nach den Anweisungen durchgeführt wird, besteht Brandgefahr“.
  • Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.

Platzbedarf

Montage der Dunstabzugshaube

- Sollte die Decke am Befestigungspunkt nicht robust genug sein, muss der Installateur geeignete Platten und Gegenplatten verwenden, die an strukturell widerstandsfähigen Teilen verankert werden

ELEKTROANSCHLUSS

- Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.

S1 L T1T2T3T4 2 3 I S1 L T1T4 T2 T3 S1 F ① 2 3 1 L T1T4 T2 T3 S1 L ① 2 3 1 T 3 T2T1T4

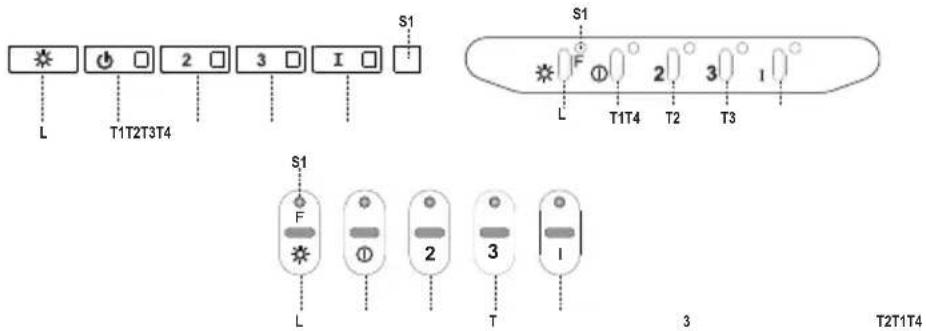

Schalttafel

Taste	LED Funktion
L	-	Schaltet die Beleuchtung bei maximaler Intensität ein
	Schaltet bei zirka 2	Sekunden langem Drücken die verminderte Beleuchtung ein oder aus.
T1	Bleibend Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein/aus.
	Blinkend	Funktion Delay:Mit zirka 3 Sekunden langem Gedrückthalten wird die Funktion Delay (das um 30‘ verzögerte Abschalten des Motors, der Lüfterräder und der Beleuchtung) aktiviert/deaktiviert.Nicht aktivierbar bei laufender Funktion Intensiv oder 24H.
T2	Bleibend Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein.
	Mit zirka 5 Sekunden langem Gedrückthalten der Taste bei abgeschalteten Verbrauchern (Motor+Licht) wird der Alarm für aktive Aktivkohlefilter aktiviert und die entsprechende LED blinkt zweimal.Zum Abstellen die Taste erneut 5 Sekunden lang drücken, die entsprechende LED blinkt ein Mal.
T3	Bleibend Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein.
	Mit zirka 3 Sekunden langem Gedrückthalten der Taste bei abgeschalteten Verbrauchern (Motor+Licht) erfolgt ein Reset und die LED S1 blinkt drei Mal.
T4	Bleibend Schaltet den Motor bei Intensivgeschwindigkeit ein.Diese Geschwindigkeit ist auf 6 Minuten zeitgeregelt. Nach Ablauf dieser Zeit kehrt das System zu der zuvor eingestellten Geschwindigkeit zurück. Wird sie bei abgestelltem Motor aktiviert, wird nach Ablauf der Zeit zum Betriebsmodus OFF übergegangen.
		Mit 5 Sekunden langem Gedrückthalten wird die Fernbedienung aktiviert und die entsprechende LED blinkt zwei Mal.Mit 5 Sekunden langem Gedrückthalten wird die Fernbedienung deaktiviert und die entsprechende LED blinkt nur ein Mal.
S1	Bleibend	Meldet den Alarm für Sättigung der Metallfettfilter und die Notwendigkeit, diese zu waschen. Dieser Alarm wird nach 100 effektiven Betriebsstunden der Abzugshaube ausgelöst. (Reset siehe Absatz. Wartung).
	Blinkend	Meldet, sofern aktiviert, den Alarm für Sättigung des Aktivkohlefilters, der ausgewechselt werden muss; auch die Metallfettfilter müssen gewaschen werden. Der Alarm für Sättigung des Aktivkohlefilters wird nach 200 effektiven Betriebsstunden der Abzugshaube ausgelöst. (Aktivierung und Reset siehe Absatz. Wartung).

FERNBEDIENUNG

Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standardtyps LR03-AAA versorgt wird (nicht im Lieferumfang enthalten).

• Die Fernbedienung nicht in die Nähe von Hitzequellen legen.
- Batterien müssen vorschriftsmäßig entsorgt werden.

Bedienfeld der Fernbedienung

∅	Motor On / Off Motor.
-	Vermindert bei jedem Drücken die Betriebsgeschwindigkeit.
+	Erhöht bei jedem Drücken die Betriebsgeschwindigkeit.
i	Intensivgeschwindigkeit	Aktiviert die Intensivgeschwindigkeit.
∅	Delay Aktiviert/Deaktiviert die Funktion Delay.
	Beleuchtung	On / Off Beleuchtung
		Verändert bei 2 Sekunden langem Drücken die Intensität der Beleuchtung.

Öffnen des Paneels

• Das Paneel herausziehen.
• Die Außenflächen mit einem feuchten Lappen und einem neutralen Flüssigreiniger säubern.
- Auch Innen mit einem feuchten Lappen und einem neutralen Reinigungsmittel säubern; keine nassen Tücher oder Schwämme, oder gar Wasser verwenden, und keine schleifenden Mittel einsetzen.

Die Fettfilter sind spülmaschinengeeignet und müssen gewaschen werden, sobald sich die LED S1 einschaltet, oder mindestens alle 2 Monate, oder auch öfter, je nach Intensität des Gebrauchs.

REINIGUNG DER FILTER

Reset des Alarmsignals

• Die Beleuchtung und den Absaugmotor abstellen.
• Die Taste T3 mindestens 3 Sekunden lang drücken, bis der Vorgang durch dreimaliges Blinken der LED bestätigt wird.

Reinigung der Filter

• Die Klappen öffnen.
- Den Filter zu dem hinteren Teil der Gruppe schieben und gleichzeitig nach unten ziehen.
- Den Filter waschen, ohne ihn zu verbiegen, und vor dem Wiedereinbau trocknen lassen (die Farbe der Filteroberfläche kann sich mit der Zeit verändern, was aber die Wirksamkeit keinesfalls beeinträchtigt.)
- Nun den Filter wieder einbauen, so dass der Griff zur Aussenseite zeigt.
• Die Klappen wieder schließen.

Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss ausgewechselt werden, wenn die LED S1 blinkt, oder mindestens alle 4 Monate. Die Alarmmeldung, wenn zuvor aktiviert, erfolgt nur, wenn der Absaugmotor zugeschaltet ist.

Aktivierung des Alarmsignals

• Bei der Umluftvariante sollte die Alarmanzeige für die Filtersättigung bei der Erstinbetriebnahme aktiviert werden. Zudem kann sie nachträglich wie folgt aktiviert werden:
  • Die Beleuchtung und den Absaugmotor abstellen.
• 5 Sekunden lang die Taste T2 drücken, bis die LED zur Bestätigung blinkt:

AUSWECHSELN

Reset des Alarmsignals

• Die Beleuchtung und den Absaugmotor abstellen.
• Die Taste T3 mindestens 3 Sekunden lang drücken, bis der Vorgang durch dreimaliges Blinken der LED bestätigt wird.

Auswechseln des Filters

• Die Klappen öffnen.
- Den Fettfilter ausbauen.
- Die verbrauchten Aktivkohle-Geruchsfilter wie angegeben ausbauen (A).
• Die neuen Filter wie angegeben einbauen (B).
- Den Fettfilter wieder einbauen.
• Die Klappen wieder schließen.

- Für den Austausch der LED-Strahler wenden Sie sich bitte an den Kundendienst.

Achtung: Dieses Gerät ist mit einer weißen LED-Lampe der Klasse 1M gemäß EN 60825-1 ausgestattet: 1994 + A1:2002 + A2:2001; max. gelieferte Lichtleistung @439nm: 7μW. Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
