Heaven 2.0 120 X Plus - Kjøkkenvifte FABER - Gratis bruksanvisning og manual

Merke	Faber
Modell	Heaven 2.0 120 X Plus
Produkttype	Avtrekkshette
Kategori	Dekorativ avtrekkshette
Bredde	120 cm
Minimum sikkerhetshøyde	650 mm over kokeplaten
Avtrekksrør diameter	120 mm minimum
Strømtilførsel	220-240 V ~ 50/60 Hz
Motor effekt (estimert)	300 W
Belysning	LED hvit, klasse 1M, optisk effekt maks 7 μW
Motorhastigheter	4 hastigheter (1, 2, 3, Intensiv tidsinnstilt 6 min)
Delay-funksjon	Forsinket avstengning på 30 minutter
Fjernkontroll	Inkludert (AAA-batterier følger ikke med)
Fettfiltre	Metall, oppvaskmaskinvennlig, metningsalarm etter 100 t
Aktivt kullfilter	Ikke vaskbart, byttes hver 4. måned, alarm etter 200 t
Installasjonstype	Avtrekk eller resirkulering med kullfilter
Nettovekt (estimert)	Omtrent 20 kg
Beskyttelsesklasse	Klasse I (jording påkrevd)
Støynivå (estimert)	55-65 dB(A) avhengig av hastighet
Vedlikehold	Rengjør fettfiltre hver 2. måned, bytt kullfilter hver 4. måned, rengjør utsiden med en fuktig klut
Sikkerhet	Automatisk stans av intensiv hastighet etter 6 min, Delay-funksjon, ikke flamber under hetten
Kundeservice	Kontakt kundeservice for utskifting av LED

Ofte stilte spørsmål - Heaven 2.0 120 X Plus FABER

Hva er rengjøringsfrekvensen for fettfiltre?

Fettfiltrene må rengjøres hver 2. måned (eller oftere ved høy bruk). LED S1 lyser fast for å indikere at de må vaskes etter 100 timer drift. De tåler oppvaskmaskin.

Hvordan tilbakestille filtermetningsalarmen etter rengjøring?

Slå av belysning og motor, trykk deretter på knapp T3 i minst 3 sekunder. LED vil blinke tre ganger for å bekrefte tilbakestilling.

Når må aktivt kullfilter byttes?

Aktivt kullfilter kan ikke vaskes eller regenereres. Det må byttes omtrent hver 4. måned, eller oftere ved høy bruk. LED S1 blinker etter 200 timer drift for å indikere bytte.

Hvordan aktivere forsinket avstengning (Delay)?

Trykk på knapp T1 i omtrent 3 sekunder. Delay-funksjonen stopper automatisk motor og belysning etter 30 minutter. LED T1 blinker. Denne funksjonen er ikke tilgjengelig i intensiv- eller 24t-modus.

Hva er sikkerhetsavstanden mellom hette og kokeplate?

Minimum sikkerhetsavstand er 650 mm. Hvis instruksjonene for gasskoketoppen angir en større avstand, følg den.

Hvordan bruke fjernkontrollen?

Fjernkontrollen bruker batterier LR03-AAA (følger ikke med). Den kan slå motor av/på, justere hastigheter (+/-), aktivere intensiv hastighet, Delay-funksjon og belysning. For å koble til fjernkontrollen, hold knapp T4 inne i 5 sekunder (LED blinker 2 ganger). For å koble fra, samme prosedyre (blinker 1 gang).

Kan LED-pærer byttes av brukeren?

Nei, LED er klasse 1M og må ikke observeres med optiske instrumenter. For bytte, kontakt kundeservice hos Faber.

Hva er diameteren på avtrekksrøret?

Avtrekksrøret må ha en minimum diameter på 120 mm. Rørstrekket bør være så kort som mulig for best effekt.

Kan hetten monteres i resirkuleringsmodus?

Ja, denne hetten kan brukes i avtrekksmodus eller resirkuleringsmodus med et aktivt kullfilter (følger ikke med). I resirkuleringsmodus aktiverer du metningsalarmen for kullfilteret ved å holde knapp T2 inne i 5 sekunder (motor og belysning av).

Hvordan rengjøre utsiden av hetten?

Bruk en fuktig klut og et mildt flytende rengjøringsmiddel. Bruk aldri våte kluter, svamper, vannstråler eller slipende produkter. For innsiden av panelet, gjør det samme.

BRUKSANVISNING Heaven 2.0 120 X Plus FABER

Advarsel! Les sikkerhetsinformasjonene i bruksanvisningen før du begynner installasjonen.

FI ASENNUSOHJEET

De kan også vaskes i opvaskemaskine, og de skal renses, hver gang LED'en S1 vises fast på skærmen eller mindst hver 2. måned ved almindelig anvendelse, helst oftere ved særlig intensiv anvendelse.

RENG∅RING AF FILTRE

- Udskiftning skal ske hos det tekniske servicecenter. Bestilling kan ske hos det tekniske servicecenter.

Aktivering av larmsignal

^A Bruksveiledningen refererer til ulike apparatmodeller. Du kan derfor finne beskrivelser av enkelte egenskaper som ikke gjelder ditt apparat.

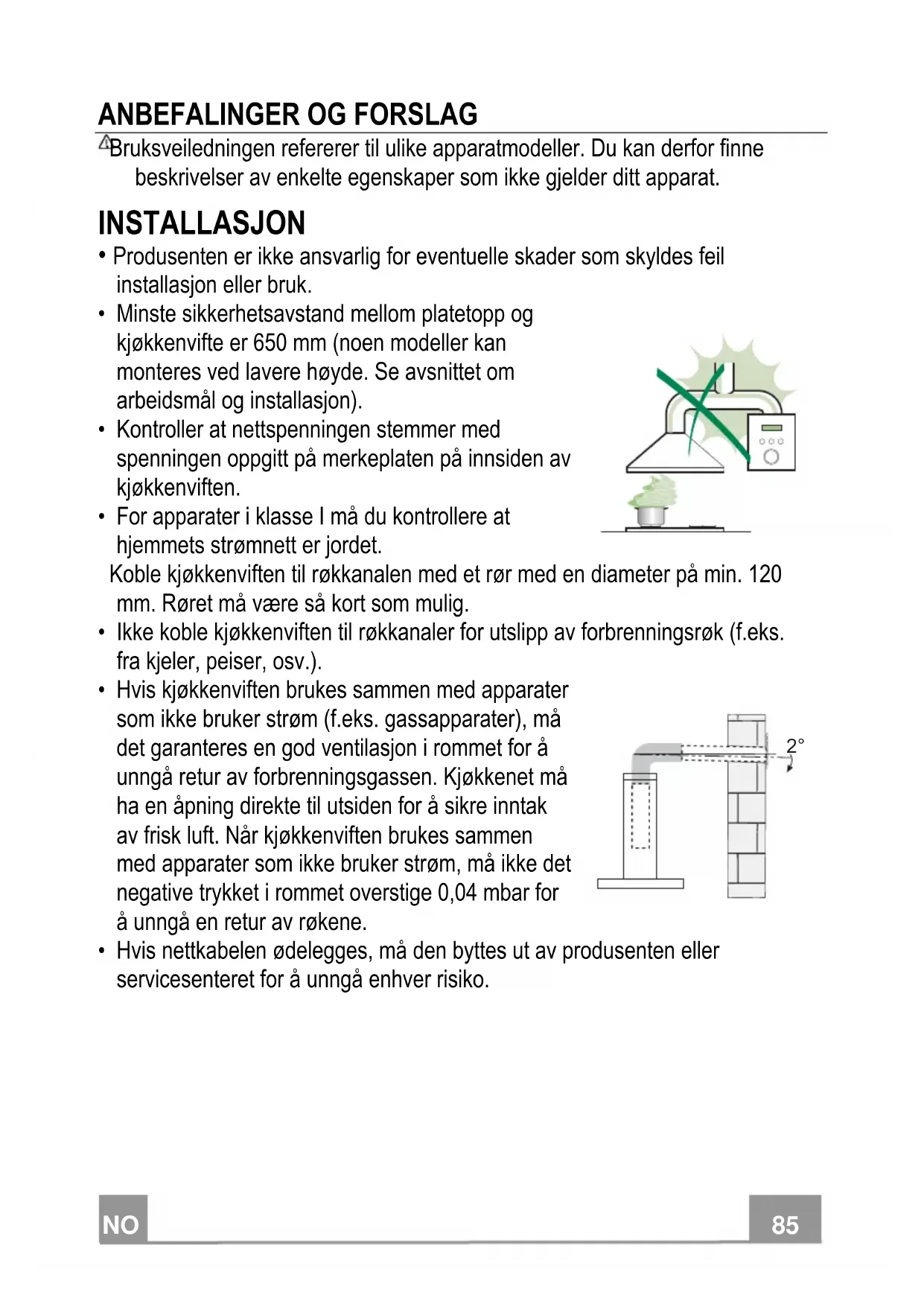

INSTALLASJON

• Produsenten er ikke ansvarlig for eventuelle skader som skyldes feil installasjon eller bruk.
• Minste sikkerhetsavstand mellom platetopp og kjøkkenvifte er 650 mm (noen modeller kan monteres ved lavere høyde. Se avsnittet om arbeidsmål og installasjon).
• Kontroller at nettspenningen stemmer med spenningen oppgitt på merkeplaten på innsiden av kjøkkenviften.
• For apparater i klasse I må du kontrollere at hjemmets strømnett er jordet.

- Ikke koble kjøkkenviften til røkkanaler for utslipp av forbrenningsrøk (f.eks. fra kjeler, peiser, osv.).

- Hvis kjøkkenviften brukes sammen med apparater som ikke bruker strøm (f.eks. gassapparater), må det garanteres en god ventilasjon i rommet for å unngå retur av forbrenningsgassen. Kjøkkenet må ha en åpning direkte til utsiden for å sikre inntak av frisk luft. Når kjøkkenviften brukes sammen med apparater som ikke bruker strøm, må ikke det negative trykket i rommet overstige 0,04 mbar for å unngå en retur av røkene.

- Hvis nettkabelen ødelegges, må den byttes ut av produsenten eller servicesenteret for å unngå enhver risiko.

• Hvis installasjonsinstruksjonene for gassplatetoppen spesifiserer en større avstand enn angitt ovenfor, må du overholde dette. Følg alle bestemmelsene for luftutløp.
• Bruk kun skruer og beslag som passer til kjøkkenviften.
  Advarsel: Manglende installasjon av skruer eller festeanordninger i samsvar med disse instruksjonene kan medføre risiko for elsjokk.
• Koble kjøkkenviften til strømnettet med en topolet bryter med en kontaktåpning på minst 3 mm.

BRUK

• Kjøkkenviften er kun utviklet til husholdningsbruk for å fjerne matos fra kjøkkenet.
• Bruk aldri kjøkkenviften til annet formål enn tiltenkt bruk.
• Gå aldri fra en tent brenner uten at det står en gryte oppå mens kjøkkenviften er i funksjon.
• Reguler flammestyrken slik at flammen kun dekker grytebunnen og ikke stikker utover kantene.

- Vær alltid veldig oppmerksom ved frityrsteking, fordi den varme oljen kan ta fyr.

- Ikke flambér under kjøkkenviften, fordi det kan utvikles brann.

- Barn (over 8 år) eller personer med nedsatte fysiske, sensoriske eller psykiske evner, eller

personer uten erfaring og kunnskap må kun bruke apparatet dersom de får tilsyn eller opplæring i en sikker bruk av apparatet og farene knyttet til bruken. Ikke la barn leke med apparatet. Rengjøring og vedlikehold må ikke utføres av barn med mindre de er under tilsyn.

- ADVARSEL: De tilgjengelige delene kan bli veldige varme når platetopper, komfyrer og andre kokeapparater er i bruk.

VEDLIKEHOLD

• Slå av apparatet eller koble det fra strømnettet før rengjøring eller vedlikehold.
• Rengjør og/eller skift ut filtrene etter oppgitt intervall (brannfare).
• Fettfiltrene må rengjøres hver andre måned eller oftere ved hyppig bruk. De kan vaskes i oppvaskmaskin.
• Det aktive kullfilteret kan ikke vaskes eller regenereres, og må byttes ut ca. hver fjerde måned, eller oftere ved hyppig bruk.
• "Det er fare for brann hvis rengjøringen ikke utføres i henhold til instruksjonene."
• Bruk kun en fuktig klut og et mildt rengjøringsmiddel til rengjøringen av kjøkkenviften.

Symbolet — på apparatet eller emballasjen angir at apparatet ikke skal kastes sammen med vanlig husholdningsavfall. Apparatet må leveres til et innsamlingssenter for resirkulering av elektrisk og elektronisk materiale. Ved å kassere dette apparatet på riktig måte, bidrar du til å forhindre de negative virkningene på miljøet og menneskehelsen som kan forårsakes av en feilaktig avfallshåndtering av dette apparatet. For mer informasjon om gjenvinning av dette apparatet, kontakt kommunen, renovasjonsselskapet eller forhandleren hvor apparatet ble kjøpt.

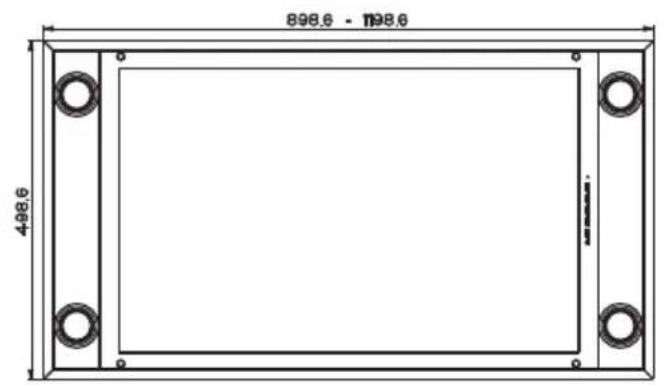

Dimensjoner

Festing av kjøkkenviften

- I alle tilfeller hvor taket ikke er tilstrekkelig kraftig ved opphengingsstedet, må installatøren sørge for å forsterke taket med egnede plater og motplater festet til kraftige konstruksjonsdeler.

ELEKTRISK TILKOBLING

- Fest panseret til strømnettet imellem en bryter i bipolar-kontakt dekning på minst 3 mm.

S1 L T1T2T3T4 2 3 I S1 F ① 2 3 I L T1T4 T2 T3 S1 F ① 2 3 I L T 3 T2T1T4

Kontrollpanel

Knapp	LED Funksjon
L	- Slår belysningen på/av ved maks styrke.
	Trykk i ca. 2 sekunder for å slå belysningen på/av med redusert styrke.
T1	Tent Slår motoren på/av ved den første hastigheten.
	Blinker	Forsinkelsesfunksjon: Trykk på knappen i ca. 3 sekunder for å aktivere/deaktivere forsinkelsesfunksjonen (slår automatisk av motoren, viftene og belysningen etter en forsinkelse på 30 minutter). Kan ikke aktiveres hvis den intensive hastigheten eller 24 timer funksjonen er aktivert.
T2	Tent Slår motoren på ved den andre hastigheten.
	Hvis du trykker på knappen i ca. 5 sekunder når motoren og belysningen er slått av, aktiveres alarmen for de aktive kullfiltrene, og tilhørende LED blinker to ganger. For å deaktivere alarmen, trykk på knappen igjen i 5 sekunder til LEDen kun blinker én gang.
T3	Tent Slår motoren på ved den tredje hastigheten.
	Hvis du trykker på knappen i ca. 3 sekunder når motoren og belysningen er slått av, tilbakestilles alarmen, og LEDen S1 blinker tre ganger.
T4	Tcnt Slår motoren på ved den INTENSIVE hastigheten. Kjøkkenviften fungerer med den intensive hastigheten i 6 minutter. Når tiden er utløpt, går kjøkkenviften automatisk tilbake til den tidligere valgte hastigheten. Hvis denne hastigheten aktiveres mens motoren er slått av, slås kjøkkenviften av når tiden er utløpt.
	Hvis du trykker på knappen i 5 sekunder, aktiveres fjernkontrollen og tilhørende LED blinker to ganger. Hvis du trykker på knappen i 5 sekunder, deaktiveres fjernkontrollen og tilhørende LED blinker kun én gang.
S1	Tent	Signalerer at de metalliske fettfiltrene er mettet og må vaskes. Alarmsignalet gis etter at kjøkkenviften har fungert i 100 timer. (Tilbakestilling, se avsnittet Vedlikehold).
	Blinker	Når den er aktivert, signalerer den at det aktive kullfilteret er mettet og må byttes ut. Samtidig må de metalliske fettfiltrene vaskes. Alarmsignalet for mettet aktivt kullfilter gis etter at kjøkkenviften har fungert i 200 timer. (Aktivering og tilbakestilling, se avsnittet Vedlikehold).

FJERNKONTROLL

	Motor Slås på eller av motoren.
-		Reduserer driftshastigheten hver gang det trykkes på knappen.
+		∅ker driftshastigheten hver gang det trykkes på knappen.
i	Intensiv	Aktiverer intensivfunksjonen.
∅	Forsinkelse	Aktiverer/deaktiverer forsinkelsesfunksjonen.
	Lys Belysningen slås på eller av.Trykk i 2 sekunder for å endre lysstyrken.

Åpning av panelet

• Trekk i panelet for å åpne det.
• Rengjør det utvendig med en fuktig klut og flytende nøytralt vaskemiddel.
• Rengjør det også innvendig med en fuktig klut og nøytralt vaskemiddel. Ikke bruk våte kluter eller svamper, heller ikke vannstråler. Ikke bruk slipemidler.

Metalliske fettfilter

Filtrene kan også vaskes i oppvaskmaskinen. De må vaskes når LEDen S1 tennes, eller ca. hver andre måned eller oftere, avhengig av bruksforholdene.

RENGJ∅RING AV FILTRENE

Tilbakestilling av alarmsignalet

Rengjøring av filtrene

• Åpne lukene.
• Fjern filteret ved å skyve det mot baksiden av enheten og samtidig trekke det nedover.
• Vask filteret. Pass på å ikke bøye det. La det tørke før det gjenmonteres. At filterets overflate endrer farge (noe som kan skje over tid) virker ikke negativt inn på filterets effektivitet.
• Gjenmonter filteret. Pass på at håndtaket er rettet mot den synlige utsiden.
  • Lukk igjen lukene.

Aktivering av alarmsignalet

• For kjøkkenviften i filtreringsversjon skal alarmsignalet for mettede filter aktiveres når kjøkkenviften installeres, eller senere.
• Slå av belysningen og sugemotoren.
• Trykk på knappen T2 i 5 sekunder, helt til LEDen blinker to ganger.

BYTE

Tilbakestilling av alarmsignalet

• Åpne lukene.
  • Fjern fettfilteret.
• Fjern de mettede aktive kullfiltrene som vist (A).
  • Monter de nye filtrene som vist (B).
• Sett på plass fettfilteret.
  • Lukk igjen lukene.
