KÄYTTÖOHJE Galileo Linear F830 FABER

Oman turvallisuuden ja laitteen oikeaoppisen toiminnan takaamiseksi lue tämä opas huolellisesti ennen asennusta ja käyttöönottoa. Pidä nämä ohjeet aina laitteen mukana, myös siinä tapauksessa, että sitä ei enää käytetä tai että se luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat kaikki laitteiston toiminnan ja turvallisuuden ominaisuudet. Näissä keittotasoissa on EMC- ja EMF-direktiivien mukaiset induktiojärjestelmät, eikä niiden pitäisi aiheuttaa häiriötä muille elektroniikkalaitteille. Sydämentahdistimen tai muiden elektroniikkalaitteiden käyttäjien tulee kysyä neuvoa omalta lääkäriltä tai implantoidun laitteen valmistajalta häiriöalttiuden määrittämiseksi.

⚠️ Sähköliitännät edellyttävät pätevän teknikon toimia. Ennen sähköliitännän tekemistä tutustu osioon SÄHKÖLIITINTÄ.

Jos laitteessa on virtajohto, liitti- met tai johdinten läpimitta joh- don kiinnityskohdan ja liitinten välillä tulee toteuttaa siten, että maajohtimen ylävirrassa oleva jännitteinen johdin voidaan irrottaa, mikäli se tulee ulos kiinnityksestään.

• Valmistaja ei ole vastuussa vahingoista, joihin on syynä virheellinen asennus tai käyttö.
• Tarkista, että verkkojännite vastaa tuotteen sisäpuolelle kiinnitetyssä kilvessä kerrottua jännitettä.
• Katkaisulaitteet tulee asentaa kiinteään laitteistoon joh-dotusjärjestelmiä koskevien standardien mukaisesti.
• Luokan I laitteiden tapauksessa tarkista, että kotitalouden syöttöverkossa on soveltuva maadoitusliitäntä.
• Liitä imulaite savuhormiin sopivalla putkella. Käytä viitteenä varusteita, jotka voidaan ostaa ja jotka on kerrottu asennusoppaassa (pyöröputkien vähimmäishalkaisija 120 mm). Poistoputken tulee olla mahdollisimman lyhyt.
• Liitä tuote sähköverkkoon moninapaisen kytkimen kautta.
• Ilmanpoistoa koskevia mää-räyksiä on noudatettava.
• Älä liitä imulaitetta poistoputkiin, joihin tulee palamishöyryjä (lämmittimet, takat jne.).
• Jos liesituuletinta käytetään muiden kuin sähkölaitteiden kanssa (esim. kaasupolttimet), on taattava huoneen riittävä ilmanvaihto poistokaasujen palaamisen estämiseksi. Kun keittolaitetta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huo-

neen negatiivinen paine ei saa olla korkeampi 4 Pa, jotta keittolaite ei ime savua takai-sin huoneeseen.

• Ilmaa ei saa poistaa hormiin, jota käytetään kaasua tai muuta polttoainetta käyttävi-en laitteiden savuhormina.
• Jos virtajohto on vaurioitunut, pyydä valmistajaa, valtuutettua huoltokeskusta tai pätevää teknikkoa vaihtamaan se kaikenlaisten riskien tai vaaratilanteiden välttämiseksi.
• Kytke laitteen pistoke voimassa olevien määräysten mukaiseen pistorasiaan saavutettavissa olevassa kohdassa.
• Savunpoistoa koskevien teknisten ja turvallisuustietojen suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.

VAROITUS: Ennen lait-teen asennusta poista suojakalvot.

- Käytä ainoastaan laitteen mukana toimitettuja ruuveja ja muita rautatavaroita.

VAROITUS: Jos ruuveja tai kiinnityslaitteita ei asenneta näiden ohjeiden mukaisesti, vaarana on sähköiskut.

• Lasten ei tule tehdä puhdistus- ja huoltotoimenpiteitä, ellei aïkuinen valvo heitä.
• Lapsia tulee valvoa sen var-mistamiseksi, etteivät he leiki laitteella.

- Tätä laitetta eivät saa käyttää henkilöt (mukaan lukien lapset), joilla on rajoittuneet psykofyysiset tai aisteihin liittyvät kyvyt tai joilla ei ole kokemusta ja tietoa, ellei heitä valvota tarkkaan ja ellei heidän turvallisuudestaan vastuussa oleva henkilö opasta heitä laitteen turvalliseen käyttöön.

- Tätä laitetta saavat käyttää vähintään 8-vuotiaat lapset tai henkilöt, joiden psykofyysiset tai aisteihin liittyvät kyvyt ovat rajoittuneet tai joilla ei ole riittävästi tietoa tai kokemusta, mikäli heitä valvotaan asianmukaisesti ja heitä opastetaan laitteen turvalliseen käyttöön ja annetaan tietoa laitteen käyttöön liittyvistä vaaroista. Älä anna lasten leikkiä laitteella.

VAROITUS: Laite ja sen kosketettavissa olevat osat kuumentuvat käytön aikana hyvin paljon.

Ole tarkkana, ettet koske vastuksiin.

Pidä alle 8-vuotiaat lapset etäällä laitteesta, ellei heitä valvota jatkuvasti.

• Puhdistaja/tai vaihda suodat-timet määrätyn ajan kuluttua (tulipalovaara). Katso kappa-letta Huolto ja puhdistus.
• On suositeltavaa taata huo-neen asianmukainen ilman-kierto, jos laitetta käytetään yhdessä kaasulla tai muilla polttoaineilla toimivien laittei-den kanssa (ei koske laitteita,

jotka vain kierrättävät ilmaa huoneessa).

VAROITUS: Jos pinnassa on halkeamia, sammuta laite sähköiskujen vaaran välttämiseksi.

• Älä kytke laitetta toimintaan, jos pinnassa on säröjä tai materiaalin paksuudessa näkyy vikaa.
• Älä koske laitteeseen käsillä tai muilla kehonosilla, jotka ovat märkiä.
• Älä käytä höyrypuhdistimia laitteen puhdistukseen.
• Älä aseta keittotason pinnalle metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia, sillä ne voivat ylikuumentua.
• Käytä soveltuvaa ohjainta sammuttaaksesi keittotason käytön jälkeen: älä luota katti- loiden antureihin.

VAROITUS: Keittotason var-tioimatta jättäminen on vaarallista, kun käytetään öljyä tai ras-vaa, sillä tuloksena voi olla vaaratilanne ja tulipalo. Älä KOS-KAAN yritä sammuttaa mahdollisia liekkejä vedellä. Sammuta laite ja tukehduta liekit esimer-kiksi kannella tai sammutus-peitteellä.

VAROITUS: Kypsennysprosessia täytyy valvoa. Lyhyttä kypsennysprosessia täytyy valvoa jatkuvasti.

- Laitetta ei ole suunniteltu käytettäväksi ulkoisella ajastimella tai erillisellä kauko-ohjausjärjestelmällä.

VAROITUS: Tulipalovaara: älä laske esineitä keittopinnoille.

• Laite tulee asentaa siten, että sähkövirransyöttö voidaan katkaista avaamalla koskettimet (3 mm) siten, että katkaisu sujuu täydellisesti luokan III ylikuormitusolosuhteissa.
• Laitetta ei tule koskaan altistaa ilmaston olosuhteille (sade, aurinko).
• Laitteen ilmanvaihdon tulee vastata valmistajan antamia ohjeita.
• Pidä pakkaukset lasten ja kotieläinten ulottumattomissa.
• Keittiön liesituulettimet ja muut ruoanlaitossa syntyvän savun poistolaitteet voivat vaarantaa kaasua tai muuta polttoainetta polttavien laitteiden turvallisen toiminnan (mukaan lukien muissa tiloissa olevat laitteet) polttokaasujen takaisinvirtauksen vuoksi. Nämä kaasut voivat johtaa häkämyrkytykseen. Keittiön liesituulettimen tai minkä tahansa ruoanlaiton savujen poistolaitteen asennuksen jälkeen varmista, että pätevä henkilö testaa kaasulaitteet sen takaamiseksi, että polttokaasuja ei pääse virtaamaan takaisin.

2. KÄYTTÖ

• Imulaite on suunniteltu ainoastaan ruoanlaiton hajujen poistamiseen kotitalouskäytössä.
• Älä missään tapauksessa käytä laitetta muuhun tarkoitukseen.

• Friteerauskeittimiä tulee valvoa koko ajan käytön aikana, sillä kuumentunut öljy voi syttyä palamaan.

• Älä käytä laitetta ulkopuolisella ajastimella tai erillisellä kaukosäätimellä.

• Ylikuumenemisen välttämiseksi laitetta ei saa asentaa koristeoven taakse.
• Älä nouse laitteen päälle, se voi vahingoittua.
• Silikoniliitosten vahingoittumisen välttämiseksi älä aseta kehyksen päälle kuumia keittoastioita.
• Älä leikkaa tai valmista ruokia pinnalla äläkä anna kovien esineiden pudota sen päälle. Älä vedä kattiloita tai astioita pinnalla.

3. PUHDISTUS JA HUOLTO

• Sammuta laite tai kytke se irti sähkövirransyötöstä ennen mitään huolto-toimenpiteitä.

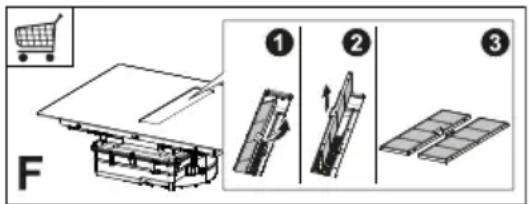

• Jos hajunpoiston hiilisuodatin toimitetaan, ja se on tyyppiä (F) (katso asennusohjeita), se voidaan regeneroida. Aktiivihiiilhajusuodatin voidaan pestä ja regeneroida 3–4 kuukauden välein (tai useammin, jos liesituuletinta käytetään paljon), enintään 8 uudistuskertaa (jos liesituuletinta käytetään paljon, on suositeltavaa, ettei ylitetä 5 kertaa). Käänny huoltopalvelun puoleen uuden suodattimen (F) tilaami-seksi.

• Pese astianpesukoneessa enintään 70°:n lämpötilassa tai käsin lämpi-mässä vedessä. Älä käytä hankaus-sieniä (äläkä pesuaineita!).
• Kuivaa uunissa enintään 70°:n lämpötilassa 2 tunnin ajan (on suositeltavaa lukea huolellisesti uunin käyttöopas ja asennusohjeet).
• Rasvasuodattimet täytyy puhdistaa aina 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään pal-

jon. Ne voidaan pestä astianpesukoneessa. Älä pese ritilöitä astianpesukoneessa (Z).

• Älä koskaan käytä hankaussieniä, teräsvillaa, suolahappoa tai muita tuotteita, jotka saattavat naarmuttaa pintaa tai jättää siihen jälkiä.
• Vahingossa keittotason pinnalle pu-donneita tai toiminnallisiin tai koristeosiin kerääntyneitä elintarvikkeita ei saa käyttää.

Laitteen puhdistaminen

• Puhdista keittotaso jokaisen käytön jälkeen mahdollisten ruoanjäänteiden palamisen välttämiseksi. Kiinni tarttuneen ja palaneen lian puhdistaminen on vaikeampaa.
• Puhdista jokapäiväinen lika pehmeäl- lä liinalla tai sienellä ja sopivalla pesuaineella. Noudata käytettävän pesuaineen suhteen valmistajan suosituksia. On suositeltavaa käyttää suojaavia pesuaineita.
• Poista kiinnitarttunut lika, esimerkiksi ylikuohunut maito, lasikeraamiselle pinnalle tarkoitetulla kaapimella. Nou-data käytettävän kaapimen suhteen valmistajan suosituksia.
• Poista sokeria sisältävät ruoat, esi- merkiksi ylikuohunut hillo, lasikeraa- miselle pinnalle tarkoitetulla kaapi- mella keittotason ollessa vielä läm- min. Muussa tapauksessa jäänteet voivat vahingoittaa lasikeraamista pintaa.
• Poista mahdollinen sulanut muovi lasikeraamiselle pinnalle tarkoitetulla kaapimella. Muussa tapauksessa jäänteet voivat vahingoittaa lasikeraamista pintaa.
• Poista kalkkitahrat pienellä määrällä kalkinpoistoliuosta, esimerkiksi etik-

kaa tai sitruunamehua, kun keittotaso on jäähtynyt. Puhdista uudelleen kostealla liinalla.

4. HUONEKALUJA KOSKEVAT VAATIMUKSET

Asennusmenetelmässä tulee noudattaa käyttömaassa vallitsevia lakeja, määräyksiä, direktiivejä ja standardeja (kuten sähkölaitteiden turvallisuutta ja osien oikeaoppista kierrätystä koskevia asetuk-sia)!

• Älä käytä silikonitiivistysainetta laitteen ja työtason välille. Keittotaso on tarkoitettu asennettavaksi keittiön työtasoon vähintään 600 mm leveän keittiökaapin päälle.
• Jos laite asennetaan tulenaran materiaalin päälle, on noudatettava tarkkaan ohjeistusta sekä pienjännitettä ja paloturvallisuutta koskevia määräyksiä.
• Kalusteeseen asennettavien yksiköiden tapauksessa osat (muovimateriaalit ja vaneripuu) tulee asentaa kuumuutta kestävillä liima-aineilla (väh. 100 °C): soveltumattomien liima-aineiden ja materiaalin käyttö voi johtaa vääntymiseen ja irtoamiseen.
• Keittiökalusteessa täytyy olla riittävästi tilaa laitteen sähköliitäntöjä varten. Laitteen yläpuolella olevat kaapit on asennettava etäisyydelle, joka sallii riittävästi tilaa mukavaa työskentelyä varten.
• Työtason reunassa olevat kovaa puu-ta olevat koristereunat laitteen takana ovat sallittuja, kunhan minimietäisyys vastaa aina asennuskuvissa näkyviä arvoja.
• Asennetun laitteen ja takaseinän minimietäisyys näkyy kalusteeseen asennettavan laitteen asennuskuvassa (150 mm sivuseinä, 40 mm takaseinä ja 500 mm mahdolliset yläpuolella olevat kalusteet).
• Nesteiden vuotamisen estämiseksi keittotason kehyksen ja työtason vä-

liin, sijoita ennen asennuksen aloittamista keittotason koko ulkoreunaan toimitettu liimautuva tiiviste.

5. SÄHKÖLIITÄNTÄ

VAROITUS: Kaikki sähköliitännät edellyttävät valtuutetun asentajan toimia.

• Noudata kytkentäkaaviota (sijaitsee tuotteen alapuolella).
• Tässä laitteessa on Y-tyyppinen lii-täntä. Suosituksena on käyttää virta-johtoa H05V2V2-F, jonka koko on 5 x 2,5 mm² ja YKSI- ja KAKSIVAIHElii-täntää: johdinten vähimmäisläpimitta: 2,5 mm². Virtajohdon ulkohalkaisija: väh. 8 mm - maks. 12 mm.
• Liittimiin päästään irrottamalla liitäntäkotelon kansi.
• Tarkista, että kodin sähköjärjestelmän ominaisuudet (jännite, maksimiteho ja virta) ovat laitteen kanssa yhteensopivat.
• Liitä laite asennusoppaassa näytetyllä tavalla (noudata kansallisia verkko-jännitettä koskevia viitestandardeja).

Varoitus! Älä hitsaa johtoja!

6. YMPÄRISTÖÄ KOSKEVAT HUOMIOT

Kodinkoneiden hävittäminen

Tuotteessa tai pakkauksessa oleva symboli 📄osoittaa, että tuotetta ei saa hävittää tavallisten kotitalousjätteiden mukana. Tuote tulee hävittää sähkö- ja elektroniikkalaitteiden kierrätykseen eri- koistuneessa keskuksessa. Kun varmis- tetaan, että tämä tuote hävitetään oi- keaoppisesti, voidaan ennaltaehkäistä mahdolliset kielteiset ympäristö- ja ter- veysvaikutukset, joihin soveltumaton hävittäminen voisi johtaa. Jos tahdot

tarkkoja tietoja tämän tuotteen hävittä- misestä, käänny kuntasi virkailijoiden, paikallisen jätehuollon tai tuotteen myy- mälän puoleen.

Laite vastaa direktiiviä 2012/19/EU, joka koskee sähkö- ja elektroniikkalaitteissa käytettyjen vaarallisten aineiden vähentämistä ja hävittämistä.

Pakkausmateriaalien hävittäminen

Symbolilla varustetut materiaalit voidaan kierrättää. Hävitä pakkausmateriaalit viemällä ne asianmukaisiin kierrätysastioihin.

Energiansäästö

Energiaa on mahdollista säästää päivittäin kypsennyksen aikana noudattamalla seuraavassa annettuja vinkkejä.

• Kun vesi lämmitetään, käytä vain tarvittavaa määrää vettä.
• Jos mahdollista, peitä kattilat aina kannella.
• Ennen keittotason aktivoimista aseta kattila paikoilleen.
• Laita pienet kattilat pienille keitto-alueille.
• Aseta kattilat suoraan keittoalueen keskelle.
• Käytä jälkilämpöä pitääksesi elintarvikkeet lämpiminä tai sulattaaksesi ne.

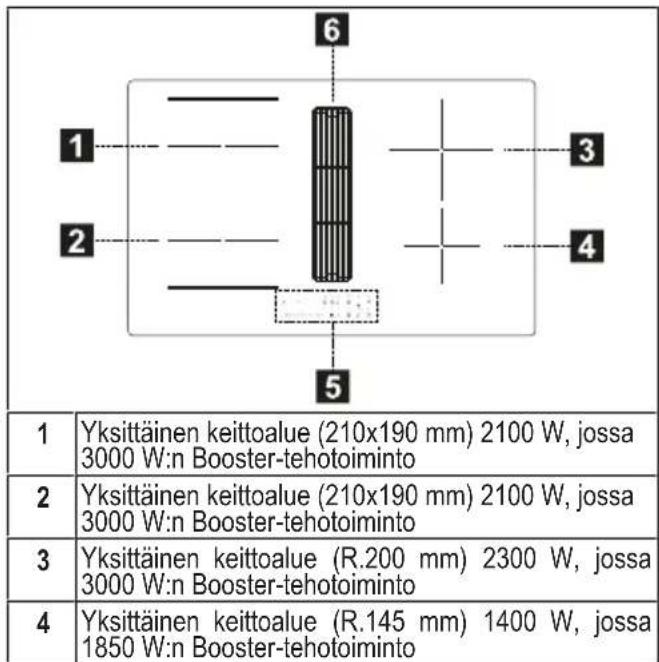

7. TUOTTEEN KUVAUS

5	Ohjauspaneeli
6	Imuritilä
1 + 2	Yhdistettävissä oleva keittoalue (220 x 395 mm) 3000 W, jossa 3700 W:n Booster-tehotoiminto.

MERKKIVALOT

Kattilan tunnistaminen

Jokainen keittoalue on varustettu järjestelmällä, joka tunnistaa kattilan läsnä- lon keittotasolla.

Tunnistusjärjestelmä kykenee tunnistamaan kattilat, joiden pohja on magnetisoiva ja soveltuu induktiokeittotasoilla käytettäväksi.

Jos kattila otetaan pois käytön aikana tai käytetään soveltumatonta kattilaa, näyttöön ilmestyy symboli

Jälkilämmön osoitin

Jälkilämmön osoitin on turvallisuustoiminto, joka ilmoittaa, että keittoalueen pinnan lämpö on yhä vähintään 50 °C, joten se voi johtaa palovammoihin paljain käsin koskettaessa. Vastaavan keittoalueen numeronäytössä näkyyH.

8. OHJAUSPANEELI

1	Päällä/pois päältä
2	Rasvasuodattimen kyllästymisen osoitin
3	Keittoalueen tehotason osoitin
4	Imulaitteen tehotason osoitin
5	Imulaitteen ajastimen hallinta
6	Imulaitteen ohjainten alueen symboli
7	Keittoalueen ajastimen hallinta
8	Ajastimen hallinnan alue
9	Aktiivihilisuodattimen kyllästymisen osoitin
10	Sulatustoiminnon näppäin
11	Lukitustoiminnon näppäin
12	Taukotoiminnon näppäin
13	Liukunäppäimistö
A	Automaattisen toiminnon näppäin

Keittoalueet voidaan aktivoida painamalla vastaavaa numeronäyttöä 8 Numeronäytön valo voimistuu toimenpiteen vahvistamiseksi.

Kun asetetaan kattila yhdelle 4:stä keittoalueesta, keittotaso tunnistaa sen välittömästi ja numeronäyttö valaistuu sen aktivoimiseksi.

Jos keittotasolla ei ole kattiloita tai muita esineitä, numeronäyttöjä ei näy.

Ohjauspaneelilla valittavissa olevat toiminnot ovat aina ne, jotka näkyvät, mutta joiden voimakkuus on alhainen. Valitse toiminnot koskettamalla vastaavaa symbolia.

Laitteen käynnistäminen:

Pidä virtapainiketta painettuna 2 sekuntia tason käynnistämiseksi ja toimintojen aktivoimiseksi.

Nyt taso on päällä, mutta kaikkien keittoalueiden ja liesituulettimen teho on nolla. Taso sammu automaattisesti kun se on käyttämättä 20 sekuntia.

Huomio: Turvallisuussyistä taso voidaan aina sammuttaa virtapainikkeesta.

Huomio: Ohjauspaneelissa valittavissa olevat toiminnot ovat aina valaistut/näkyvät ja vain ne voidaan aktivoida.

Keittoalueiden, imulaitteen ja ajastimen ohjainten alueet voidaan aktivoida painamalla kyseessä olevaa numero-näyttöä.

Numeron syttyminen kirkkaaksi vahvistaa sen.

9. TEHON RAJOITUS

Kun laite liitetään ensimmäistä kertaa kodin sähköverkkoon, asentajan tulee asettaa keittoalueiden teho kotitalouden sähkölaitteiston todellisen kapasiteetin perusteella.

Jos tämä ei ole tarpeen, on mahdollista laittaa keittotaso suoraan päälle kohdasta tai vaihtoehtoisesti noudattaa alla kerrottua menetelmää valikkoon siirtymiseksi.

Ennen menetelmän suorittamista tutustu koko kappaleeseen.

Liitä keittotaso verkkovirtaan.

1. Kaikki numeronäytöt valaistuvat muutamaksi sekunniksi ja sammuvat sitten, jolloin vain ♦jää vilkku-maan.
2. Paina ja pidä painettuna symbolia ⚙, jolloin keittoalueiden numero-näytöt näyttävät
3. Pidä painettuna symbolia ♦ja ala painaa alueiden numeronäyttöjä vastapäivään.

Takana vasemmalla oleva numeronäyttö osoittaa kohtaa ja numeroa, joka kertoo valikkotyypin. Vasen etunumeronäyttö näyttää numeron, joka riippuu valinnassa annetuista parametreistä.

Valitse numeronäyttö kohdasta ja pai-na tehopalkin numeroa "8".

Valitse edessä vasemmalla olema numeronäyttö ja valitse oikeaoppinen asetus.

Katso seuraavaa taulukkoa asetuksia varten:

Tehopalkin ar-vo	KW	Huomiot
0	7,4	Alun vakioasetus
1	4,5
2	3,5
3	2,8

Kun oikea arvo on annettu, vahvista koskettamalla ja pitämällä painettuna symbolia ⏻.

Lapsilukko	Tämä toiminto estää laitteiston käytön vahingossa.
	Toiminto laitetaan päälle näin: jos keittotasolla on kattila, paina ja pidä painettuna 3 sekunnin ajan vastaavaa numeronäyttöä. Jos keittotasolla ei ole kattilaa, paina ja pidä painettuna 3 sekunnin ajan yhtä 5 numeronäytöstä (eivät näy) vasemmalla kohdan vieressä. Vapauta ja liu'uta sormea 0:sta 9:ään tehopalkilla, joka näyttää toimintasarjan. Kaikissa numeronäytöissä näkyy Kuvailut toimenpiteet tulee suorittaa loppuun 10 sekunnin kuluessa.
	Pois päältä ottamiseksi: paina ja pidä painettuna 3 sekunnin ajan yhtä keittoalueen 5 numeronäytöstä. Vapauta ja liu'uta sormea 9:stä 0:aan tehopalkilla, joka näyttää toimintasarjan. Kuvailut toimenpiteet tulee suorittaa loppuun 10 sekunnin kuluessa.
Lukitus	Voit lukita keittotason toiminnot käytön aikana esimerkiksi keittotason puhdistamiseksi. Toiminto py-syy voimassa, vaikka keittotaso sammutettaisiinkin ja käynnistettäisiin sitten uudelleen. Jos virta katkeaa, toiminto kytkeytyy pois päältä.
	Päälle laittaminen: paina = ja pidä sitä painettuna 1 sekunnin ajan.
	Pois päältä ottaminen: paina = 0
Boost-tehotoiminto	Jokainen keittoalue voidaan asettaa lisätehotasolle enintään 5 minuutin ajaksi.
	Päälle laittaminen: valitse yksi 4:stä keittoalueesta ja valitse "P"-arvo tehopalkista. Vastaava numeronäyttö näyttää P
	Pois päältä ottaminen: valitse yksi muista mahdollisista tehopalkin arvoista.
Keittoalueiden ajastin	Ajastimesta voidaan sammuttaa tietty keittoalue asetetun ajan päätyttyä. Keittoalueet voidaan ohjelmoida yksittäin, sillä kullakin niistä on oma ajastin.
	Päälle laittaminen: Kun keittoalue on toiminnassa, paina päästäksesi kyseisen alueen ajastimen hallinnointiohjaimiin. 3 numeronäytössä näkyy "0 0 0". Paina "+" tai "-" asettaaksesi ajastimen lähtölaskennan. 8 8 8 Tunnit - Kymmenesosat - Minuutit Älä koske mihinkään 10 sekuntiin asetetun ajan vahvistamiseksi. Kun lähtölaskenta on päättynyt, numeronäytöt nollaantuvat ja äänimerkki kuuluu. Toiminto voidaan keskeyttää painamalla mitä tahansa näppäintä. Jos ajastin on päällä useamman keittoalueen kohdalla, 3 numeronäyttöä osoittavat aina ajastinta, jonka aika on loppumassa ensin.
	Pois päältä ottaminen: kun keittoalue on toiminnassa, paina päästäksesi kyseisen alueen ajastimen hallinnoinnin ohjaimiin. Aseta kolme numeroa kohtaan "0 0 0" käyttämällä komentoja "+" tai "-" tai paina virtanäppäintä.
Ajastin (yleinen)	Hälytyksellä varustettu ajastin yleistä käyttöä varten.
	Päälle laittaminen: laita keittotaso päälle ja tarkista, ettei paikalla ole kattiloita tai päällä olevia keit- toalueita.Ajastimen hallinnan ohjainten 3 numeroa näyttävät "-- -".Paina numeronäyttöä siirtyäksesi ajastimen valikkoon ja nähdäksesi lukemat "0 0 0".Paina "+" tai "-" asettaaksesi ajastimen lähtölaskennan.Tunnit - Kymmenesosat - MinuutitÄlä koske mihinkään 10 sekuntiin asetetun ajan vahvistamiseksi.Kun lähtölaskenta on päättynyt, numeronäytöt nollaantuvat ja äänimerkki kuuluu. Toiminto voidaan keskeyttää painamalla mitä tahansa näppäintä.Toista kuvaillut toimenpiteet muokataksesi lähtölaskennan arvoa.
	Pois päältä ottaminen: laita keittotaso päälle ja tarkista, ettei paikalla ole kattiloita tai keittoalueita, jotka ovat päällä.Paina numeronäyttöä siirtyäksesi ajastimen valikkoon ja käytä kohtia "+" ja "-" asettaaksesi näyt- töön "0 0 0" "-" tai paina virtanäppäintä.
Sulatustoiminto	Päälle laittaminen: valitse yksi 4:stä keittoalueesta ja painaValitun alueen numeronäytössä näkyy
	Pois päältä ottaminen: paina tai paina .
Lämmitystoiminto	Tätä toimintoa käytetään kattilan lämmittämiseksi enimmäisteholla ennen kuin jatketaan kypsen- nystä valitulla tasolla. Ajanjakso, jonka verran keittoaluetta pidetään enimmäisteholla, riippuu lopul- lisesta asetetusta kypsennystasosta. Katso taulukkoa:
	Tehotaso Ajastin (sekunnit)
	1	48
	2 144
	3 230
	4 312
	5 408
	6 120
	7 168
	8 216
	9 Ei saatavilla
	P Ei saatavilla
	Päälle laittamiseksi, kun keittotasolla on kattila ja keittoalue on valittuna, paina ja pidä painettuna 3 sekunnin ajan valittua arvoa (välillä 1–8) tehopalkista. Valitun keittoalueen näytössä näkyy "A".Voit lisätä keittotasoa, mutta vähentämällä sitä toiminto kytkeytyy pois päältä.Voit kytkeä sen pois päältä myös siten, että kosketat kyseessä olevan keittoalueen näppäintä ja pi- dät sitä painettuna 3 sekunnin ajan.
Taukotoiminto	Tästä toiminnosta voit keskeyttää/käynnistää uudelleen minkä tahansa keittotasolla päällä olevan toiminnon vähentämällä keittoalueella saatavissa olevaa tehoa ja nollaamalla kaikki toiminnot. Jos taukotoimintoa ei oteta pois päältä 10 minuutin kuluessa, keittotaso sammuu automaattisesti.
	Päälle laittaminen: Kun keittotasolla on kattila ja keittoalue on valittuna, paina ja pidä painettuna taukotoiminnon näppäintä hintään 1 sekunnin ajan. Kaikissa näytössä näkyy .
	Pois päältä laittaminen: paina ja pidä painettuna sekunnin ajan, kunnes se vilkkuu. Paina mi- tä tahansa muuta näppäintä 10 sekunnin kuluessa. Toiminto kytketään pois päältä, ja keittotaso jat- kaa edellisillä asetuksilla.
Muistitoiminto	Tätä toimintoa käytetään keittotason toiminta-asetusten palauttamiseen muistista siinä tapaukses- sa, että virta katkesi tahattomasti tai äkillisesti.
	Kun keittotaso sammuu, mutta se laitetaan päälle 6 sekunnin kuluessa koskettamalla symbola , näppäin ikkuu 6 sekunnin ajan. Paina näppäintä palea taaksesi aiemmin asetetut toiminnot. Piippausääni kuuluu toimenpiteen vahvistamiseksi.

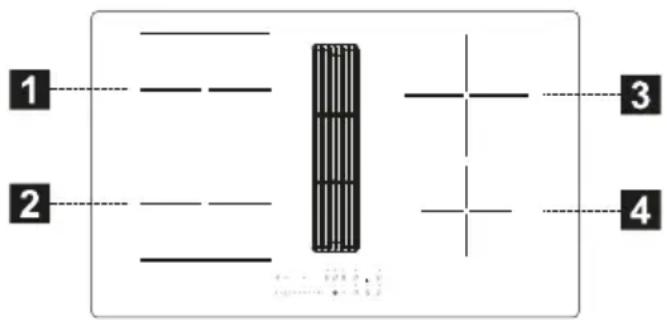

Yhdistelmätila ("silta" tila)	-Tästä toiminnosta voidaan yhdistää 2 keittoaluetta niiden käyttämiseksi ja hallinnoimiseksi yhtenä laajempana keittoalueena. Tämä tarjoaa mahdollisuuden käyttää kattiloita, joiden pohja on suurempi.Tälle toiminnolle valittavat keittoalueet ovat yksinomaan vasemmalla olevat.
	Päälle/pois päältä laittamiseksi: paina samanaikaisesti vasemmanpuoleisten keittoalueiden numeronäyttöjä valitaksesi 2 aluetta, jotka liitetään sillaksi, kunnes näkyviin tulee numeronäyttö iosoittaen, että toiminto on kytketty päälle. Toista numeronäyttöä käytetään tehotason asettamiseksi.
AUTO-toiminto "A"	Kun keittotaso/imulaite käynnistetään, esimääritettynä asetuksena liesituuletin käynnistyy auto-maattitavassa ja merkkivalo "A" syttyy kirkkaana. Liesituuletin käynnistyy, jos keittoalueiden teho on suurempi kuin "1".Se poistetaan käytöstä painamalla merkkivaloa "A", ja sen vahvistaa valon kirkkauden muutos, joka tulee kirkkaasta himmeåksi. Se voidaan poistaa käytöstä myös painamalla tehopalkilla arvoa, joka on suurempi kuin "1", ja sen vahvistaa valon "A" kirkkauden muutos kirkkaasta himmeåksi.Se käynnistetään uudelleen painamalla merkkivaloa "A", joka tulee kirkkaaksi.

11. KYPSENNYSTAULUKKO

Tehotaso Kypsennystapa Käyttö
1	Sulattaminen, kevyt lämmittäminen Voi, suklaa, liivate, kastikkeet
2	Sulattaminen, kevyt lämmittäminen Voi, suklaa, liivate, kastikkeet
3	Kuumenna sopivaan lämpötilaan Riisi
4	Hyvin pitkä kypsennys, sakeutus, hauduttaminen Vihannekset, perunat, kastikkeet, hedelmät, kala
5	Hyvin pitkä kypsennys, sakeutus, hauduttaminen Vihannekset, perunat, kastikkeet, hedelmät, kala
6	Hyvin pitkä kypsennys, hauduttaminen Pasta, keitot, haudutettu liha
7	Kevyt paistaminen	Röstiperunat, omeletit, leivitetyt ja paistetut ruoat, makkara
8	Paisto, uppopaisto Liha, ranskalaiset perunat
9	Nopea paistaminen korkeassa lämpötilassa Pihvit
P	Nopea lämmitys Veden keittäminen

12. IMULAITTEEN TOIMINNOT

Keittoalueiden, imulaitteen ja ajastimen ohjainten alueet voidaan aktivoida painamalla kyseessä olevaa numero- näyttöä.
” 9 ”	Paina tehopalkista "9" asettaaksesi nopeuden TE- HONOPEUS 1. Tämä asetus on ajastettu 10 mi- nuutiksi. Kun tämä aika on kulunut, järjestelmä pa- laa automaattisesti aikaisemmin asetettuun nopeu- teen. Se poistuu käytöstä, kun valitaan muu nope- us.
” P ”	Paina tehopalkilla kaksi kertaa "9" asettaaksesi no- peuden TEHONOPEUS 2. Tämä asetus on ajastet- tu 5 minuutiksi. Kun tämä aika on kulunut, järjestel- mä palaa automaattisesti aikaisemmin asetettuun nopeuteen. Se poistuu käytöstä, kun valitaan muu nopeus.
Toi- minto Viive	Toiminto on käytettävissä vain, jos automaattinen tapa poistetaan käytöstä. Automaattitila kytkeytyy pois päältä painettaessa "A".Paina imulaitteen numeronäyttöä ja aseta nopeus tehopalkilla.Paina ajastimen numeronäyttöä, jossa näkyi "CL", mutta jossa alkaa laskenta, joka on jo asetettu 15 minuuttiin.

	Ajastimen symboliKun imulaitteen numeronäyttö on valittu, paina ajastimen hallinnan numeroja laskennan asettami-seksi.
	Rasvasuodattimen huollon symboliRasvasuodattimen puhdistustarpeen näyttää merkkivalo, ja se on aina käytettävissä.Suodattimen palauttaminen ja uudelleenakti-vointiKun suodatin on huollettu:paina 5 sekuntia painiketta . - Rasvasuodattimen merkkivalo sammuu, ja laskenta alkaa alusta.
	Hiilisuodattimen huollon symboliEsimääritettynä asetuksena liesituuletin on imutavassa. Laite sammutettuna paina liesituulettimen kytkimien numeronäyttöä imulaitteen aktivoimiseksi. Paina numeronäyttöä uudelleen 5 sekuntia seuraavia toimintoja varten:Hiilisuodattimen aktivoiminen:Hiilisuodattimen (hajusuodatin) symboli syttyy 1 sekunniksi.Hiilisuodattimen poistaminen käytöstä:Hiilisuodattimen (hajusuodatin) symboli vilkkuu kaksi kertaa.Aktivoimisen jälkeen kuvakkeen syttyminen osoittaa, että on huollettava hiilisuodatin (hajusuodatin).Hiilisuodattimen palauttaminen ja uudelleenakti-vointiKun suodatin on huollettu:paina 5 sekuntia painiketta . - Hajusuodattimen merkkivalo sammuu, ja laskenta alkaa alusta.

Tässä tuotteessa on elektronisesti ohjattu tehonhallintatoiminto.

Tämä toiminto hallinnoi 3700 W:n enim-mäistehon antoa yhdistelmäkeittoalueiden (vasen puoli ja oikea puoli) välillä optimoimalla tehon jakautumisen ja estäen järjestelmän ylikuormitustilanteet.

Tätä varten kokonaistehoa valvotaan jatkuvasti ja tarvittaessa sitä vähenne-tään. Ellei ole mahdollista tuottaa vaadittua kokonaistehoa, valvontaelementti vähentää esimääritetyn asetuksen mukaisesti toisen kypsennyselementin te-hoa tehokäyrän välittömästi alemmalle tasolle, jotta ei ylitetä 16 A:n ottovirtaa.

Tässä tapauksessa generaattori huomioi käyttöliittymän viimeisen ensisijaisen komennon ja tarvittaessa alentaa toisen kypsennyselementin aikaisemmin aktivoituja asetuksia.

Tehonhallintatoiminto aktivoituu heti kun kypsennyselementin päällä havaitaan kattila.

Esimerkki:

Jos keittoalueelle 1 valitaan lisätehotaso (boost) (P), keittoalue 2 ei voi samanaikaisesti ylittää tehotasoa 9 ja sitä rajoitetaan automaattisesti."

14. KATTILOIDEN KÄYTÖN OPAS

Mitä kattiloita voi käyttää

Käytä ainoastaan kattiloita, joiden pohja on rautamagneettinen ja soveltuu induktiokeittotasoilla käytettäväksi:

• valurauta
• emaloitu teräs
• hiliteräs
• ruostumaton teräs (osittainenkin)
• alumiini, jossa on rautamagneettipinnoite tai pohja, jossa rautamagneettilevy

Kattilan soveltuvuuden määrittämiseksi tarkista, että siinä on symboli (yleensä painettuna pohjassa). Voit myös laittaa magneetin kattilan pohjan lähelle. Jos se tarttuu, kattilaa voidaan käyttää induktiokeittotasolla.

Optimaalisen tehokkuuden takaamiseksi käytä aina kattiloita, joiden pohja on tasainen, jolloin lämpö jakautuu tasaisesti. Pohja, joka ei ole täysin tasainen, voi vaikuttaa tehon ja lämmön siirtymiseen.

Miten kattiloita käytetään

Kattilan/paistinpannun vähimmäishalkaisija eri keittoalueille.

Jotta voidaan taata, että keittotaso toimii oikeaoppisesti, kattilan tulee peittää yksi tai useampi viitekohta, joka on merkitty keittotason pintaan, ja sen vähimmäishalkaisijan tulee olla sopiva.

Käytä aina keittoaluetta, joka vastaa parhaiten kattilan pohjan halkaisijaa.

Keittoalueet Kattilan pohjan halkaisija
	∅ min. (suositeltu)	∅ maks. (suositeltu)
Vasen yhdistelmä	190 mm	230 mm
Yksittäinen vasen	110 mm	190 mm
Yksittäinen etuoikea	110 mm	145 mm
Yksittäinen takaoi-kea	110 mm	200 mm

Tyhjät tai ohutpohjaiset kattilat/paistinpannut

Älä käytä tyhjiä tai ohutpohjaisia kattiloita/paistinpannuja keittotasolla, sillä muuten lämpötilaa ei voi hallita eikä keittoaluetta voida sammuttaa automaattisesti lämpötilan noustessa liian korkeaksi. Tällöin vaarana on kattilan tai keittotason pinnan vaurioituminen.

Jos näin käy, älä kosketa mitään ja odota, että kaikki osat jäähtyvät.

Jos näkyviin tulee virheviesti, tutustu osioon "Vianmääritys".

Keittotason toiminnan normaalit ää- net

Induktioteknologia perustuu sähkömagneettisten kenttien muodostamiseen. Nämä sähkömagneettiset kentät tuottavat lämpöä suoraan kattilan pohjaan. Kattilat ja pannut voivat tuottaa erilaisia

ääniä tai värähtelyä niiden valmistusta- vasta riippuen.

Tällaiset äänet kuvataan alla:

Lievä surina (kuin muuntajan ääni)

Tämä ääni kuuluu kun kypsennetään suurella lämmöllä ja se riippuu keittota-solta kattiloihin siirtyvän energian mää-rästä. Ääni lakkaa tai vähenee kun läm-mön tasoa alennetaan.

Hiljainen suhina

Tämä ääni syntyy kun keittoastia on tyhjä ja se loppuu kun astiaan laitetaan vet-tä tai ruokaa.

Rätinä

Tämä ääni kuuluu kun käytetään katti-loita, joissa on monta materiaalikerrosta päällekkäin ja se johtuu pintojen väräh-telystä eri materiaalien kohdatessa. Ää-ni tulee kattiloista ja voi vaihdella elintar-vikkeiden määrän ja tyypin mukaan.

Kova suhina

Tämä ääni kuuluu kun käytetään katti-loita, joissa on monta materiaalikerrosta päällekkäin, ja kun niitä käytetään mak- simiteholla ja kahdella keittoalueella.

Ääni lakkaa tai vähenee kun lämmön ta- soa alennetaan

Puhaltimen äänet

Elektronisen järjestelmän oikeaa toimintaa varten keittotason lämpötilaa täytyy rajoittaa. Tätä varten keittotasossa on jäähdytyspuhallin, joka aktivoidaan elektronisen järjestelmän lämpötilan alentamiseksi ja säätelemiseksi. Voi käydä niin, että puhallin jatkaa toimintaansa kun laite on sammutettu, jos keittotason lämpötilan havaitaan vielä olevan liian korkea.

Rytmikkäitä, kellon tikitystä muistuttavia ääniä

Tämä ääni kuuluu vain kun ainakin kolme keittoaluetta on toiminnassa ja se loppuu tai vähenee kun yksi niistä sammutetaan.

Kuvatut äänet ovat induktioteknologian normaali ominaisuus eikä niitä voida pitää vikoina.

1. VIANMÄÄRITYS

Vikakoodi Kuvau	aus Mahdollinen syy	Ratkaisu
”Äänimerkki käyn-nistyksen yhteydes sä. Ei vikakoodia näkyvissä”	Liesituulettimen ohjaus ei toimi	LIN-kaapelin vika tai huono liitäntä li-esituulettimen elektroniikkakortissa	LIN-kaapelin liitännän tarkistus/vaihto
ER03	Keittotaso sammuu auto-maattisesti 10 sekunnin kuluttua.	Näppäinten jatkuva aktivointi havait-tu. Ohjauspaneelissa on vettä tai kattila.	Poista vesi tai kattila lasikeramiikka-pinnalta ja ohjauspaneelilta.
ER21	Keittotaso sammuu.	Elektronisten osien sisäinen lämpötila on liian korkea.	Anna keittotason jäähtyä.Tarkista, onko keittotason ilmanvaihto riittävä.Jos virhe jatkuu, ota yhteyttä huolto-palveluun.
E2	Vastaava keittoalue sam-muu.	Kattila tyhjä tai ei-sopiva.Kattilan tai lasikeramiikkapinnan lämpötila on liian suuri.Elektronisten osien lämpötila on liian korkea.	Anna keittotason jäähtyä.Käytä sopivaa kattilaa.Älä lämmitä tyhjiä kattiloita.
E3	Vastaava keittoalue sam-muu.	Kattila ei-sopiva.Kattila on menettänyt magneettisia ominaisuuksiaan ja voi aiheuttaa va-hinkoa induktiokeittotasolle.	Käytä sopivaa kattilaa.Virhe nollaantuu automaattisesti 8 sekunnin kuluttua, jolloin keittoaluet-ta voidaan jälleen käyttää.Jos virheitä on lisää, kattilan vaihto on tarpeen.Jos virhe jatkuu, ota yhteyttä huolto-palveluun.
E6	Keittoalue ei syty.	Syöttöjännite/taajuus ovat sallittujen rajojen ulkopuolella.	Tarkista verkkojännite ja/tai -taajuus.Jos tarpeen, ota yhteyttä huoltopal-veluun.

E8	Keittoalueet sammuvat. Tuuletin on rikki.Tuuletin on pölyn tai kuitujen tukkima.	Puhdista tuuletin ja poista mahdolliset vieraat esineet.Jos virhe jatkuu, ota yhteyttä huoltopalveluun.
E4-E5-E7-E9-ER20-ER22-ER31-ER36-ER47-EA-EH	Irrota keittotaso verkkovirrasta.Odota muutama sekunti ja liitä keittotaso takaisin verkkovirtaan.Jos ongelma jatkuu, ota yhteyttä huoltopalveluun ja anna näytöllä näkyvä vikakoodi.

16. HUOLTO - KORJAUS JA Lisää tietoa teknisistä ominaisuuksista VAATIMUSTENMUKAIS on sivustolla: www.faberspa.com UUS

• Varmista, että sähkökomponenttien huollon tekee vain valmistaja tai huoltopalvelu.
• Varmista, että vahingoittuneet johdot vaihtaa vain valmistaja tai huoltopalvelu.

Kun otat yhteyttä huoltopalveluun, anna seuraavat tiedot:

• Vikatyyppi

• Laitteen malli (Tuote/koodi)

- Sarjanumero (S.N.)

Nämä tiedot ovat arvokilvessä. Arvokilpi on laitteen pohjassa.

Tuotetiedot asetuksen nro 66/2014 mukaisesti

Viitestandardit:

EN/IEC 60350-2

EN/IEC 50564

CE

Tämä laite on suunniteltu, valmistettu ja tuotu markkinoille ETY-direktiivien mukaisesti.

17. TEKNISET TIEDOT

Tuotteen tunnistaminen

Tyyppi: 4300

Katso arvokilpeä, joka on laitteen pohjassa.

Valmistaja suorittaa jatkuvia tuoteparannuksia. Tästä syystä tämän oppaan tekstiä ja kuvia voidaan muuttaa ilman ennakkoilmoitusta.

MALLI GALILEO LINEARF830
Maksimiteho yhteensä (taso + esituuletin)	li- 7,62 Kw (perusasetus)
Maksimiteho yhteensä (taso + esituuletin)	li- 4,72 Kw
Maksimiteho yhteensä (taso + esituuletin)	li- 3,72 Kw
Maksimiteho yhteensä (taso + esituuletin)	li- 3,02 Kw

1,2 Joustava keittoalue 1 + 2 Sillassa3,4 Joustava keittoalue
Parametri Arvo Mitat (mm)
Hyötymitat	-	830 × 520 (L x $)
Syöttöjännite/taa-juus	220–240 V, 50 Hz;220 V, 60 Hz 2N~380–415 V, 50 Hz;2N~ 380 V, 60 Hz
Sähkötiedot ja lämmityselementit
Keittoalue 1,2	2100 W; Power Boost: 210 x 1903000 W
Keittoalue 3	2300 W; Power Boost: R 2003000 W
Keittoalue 4	1400 W; Power Boost: R 1451850 W
Joustava keittoalue1+2	3000 W; Power Boost: 210 x 3903700 W
Parametri	Arvo	Mitat (mm)
Laitteen paino	21	kg
Keittoalueiden mää-rä	4
Lämmönlähde induktio

DA

1. SIKKERHEDSOPLYSNI NGER
