HASZNÁLATI ÚTMUTATÓ Galileo Linear F830 FABER

i A saját biztonsága és a ké- szülék megfelelő működé- se érdekében figyelme- sen olvassa el ezt a kézi- könyvet a telepítés és az üzembe helyezés előtt. Az utasítást tartsa mindig a készülékkel együtt, el- adás vagy harmadik fél- nek történő átadás esetén is. Fontos, hogy az összes felhasználó ismerje a ké- szülék működési és biz- tonsági jellemzőit. Ezek a főzőlapok az EMC és EMF irányelvek követelménye- inek megfelelő indukciós rendszerrel rendelkez- nek, és nem zavarják egyéb elektronikus esz- köz működését. Szívrit- mus-szabályozót vagy egyéb elektronikus esz- közt viselő személyek for- duljanak a kezelőorvosuk- hoz vagy az eszköz gyár- tójához, az érzékenységi fok értékelése miatt.

Az elektromos csatlakozásokat szakember végezze el. Az elektromos csatlakozás elvégzése előtt olvassa el az ÉLEKTROMOS CSATLAKOZÁS szakaszt.

Tápvezetékes berendezések esetén a vezetékszorítók vagy a vezeték rögzítési pontja és a vezetékszorítók közti kábelek

szakasza úgy kell hogy legyen elrendezve, hogy lehetővé tegye, hogy kihúzhassa a feszült-ség alatt álló földelő vezeték előtt lévő vezetéket, ha kicsúszna a rögzítési helyéről.

• A gyártó nem vállal felelősséget a nem megfelelő telepítésből vagy használatból eredő esetleges károkért.
• Ellenőrizze, hogy a hálózati tápegység megfeleljen a termék belsejére rögzített táblán lévő adatnak.
• A szakaszoló eszközöket a vezetékes rendszerekre vonatkozó előírásoknak megfelelően kell beépíteni a rögzített rendszerbe.
• Az I. osztályú készülékek esetén ellenőrizze, hogy a háztartási hálózati tápegység rendelkezzen megfelelő földeléssel.
• Megfelelő csővel kösse ösz-sze az elszívót a füstcsővel. Tekintse meg a telepítési kézikönyvben található megvá-sárolható kiegészítőket (a kör alakú csövekhez: minimum átmérő 120 mm) Az elvezető cső hossza a lehető legrövi-debb legyen.
• Egypólusú megszakítót használva csatlakoztassa a terméket az elektromos hálózatra.
• Be kell tartani a levegő elvezetésére vonatkozó szabályokat.
• Ne kösse be az elszívó ké- szüléket olyan füstelvezető csőre ahova égéstermék füs-

töt is bevezetnek (kazán, kandalló stb.).

• A füstgázok visszaáramlásának megakadályozása érdekében megfelelő szellőzésről kell gondoskodni abban a helyiségben, ahol a páraelszívó mellett nem elektromos üzemű (például gázüzemű) berendezések is vannak. Amikor a főzőberendezést nem elektromos energiaforrással táplált készülékekkel együtt használják a helyiségben a negatív nyomás nem lehet több, mint 4 Pa annak megakadályozására, hogy a főzőberendezés visszaszívja a füstöt a helyiségbe.
• Tilos a levegő kivezetése ki olyan csatornán keresztül, amelyet gáz- vagy egyéb tüzelésű készülékek füstcsöveként használnak.
• Ha a tápvezeték sérült, a gyártó ki kell cseréltetni a gyártóval, egy hivatalos szervizzel vagy egy szakemberrel, hogy elkerülje az esetleges kockázatokat vagy veszélyes helyzeteket.
• A készülék dugóját a hatályos szabályoknak megfelelő, elérhető zónában található aljzatra csatlakoztassa.
• A füstelvezetésre vonatkozó műszaki és biztonsági teen-dőket illetően fontos a helyi hatóságok által előírt szabályok körültekintő betartása.

FIGYELMEZTETÉS: A készülék telepítése előtt távolítsa el a védőfóliát.

- Csak a készülékkel együtt szolgáltatott csavarokat és vasárut használja.

FIGYELMEZTETÉS: A csavarok vagy rögzítőelemek a jelen használati utasítás szerinti telepítésének hiánya áramütés kockázatával járhat.

• A tisztítási és karbantartási műveleteket gyermekek csak felnőtt felügyelete mellett végezhetik.
• Ügyeljen a gyermekekre, hogy ne játszanak a készülékkel.
• A készüléket csökkent pszi- chofizikai-érzékszervi képes- ségekkel rendelkező szemé- lyek (beleértve a gyermeke- ket) illetve tapasztalattal és ismerettel nem rendelkező személyek csak szigorú fel- ügyelet mellet használhatják, illetve ha egy a biztonságért felelős személy által megfele- lő képzésben részesültek a berendezés biztonságos használatával kapcsolatban.
• A készüléket 8 éves és annál idősebb gyermekek és csök-kent pszichofizikai-érzéks-zervi képességekkel rendelkező illetve nem megfelelő tapasztalattal és ismeretekkel rendelkező személyek csak akkor használhatják, ha szigorú felügyelet alatt állnak, és a berendezés biztonságos használatával és a veszély-

helyzetekkel kapcsolatban képzésben részesültek. Ne hagyja, hogy a gyerekek játszanak a készülekkel.

FIGYELMEZTETÉS:

Használat közben a ké- szülék és elérhető rész- egységei rendkívül felfor- rósodnak.

Nagyon ügyeljen, hogy ne érjen az ellenállásokhoz.

Tartsa távol a 8 évnél fiatalabb gyermekeket, vagy gondos-kodjon a folyamatos felügyeletükröl.

• Az előírt időtartam lejárata után tisztítsa meg és/vagy cserélje ki a szűrőket (tűzveszély). Lásd a “Tisztítás és karbantartás” című bekezdést.
• Javasoljuk, hogy a készülék használata közben biztosítsa a helyiség megfelelő szellőzését, amennyiben azt gázzal vagy más tüzelőanyaggal táplált készülékkel együtt használja (nem vonatkozik azokra a készülékekre, amelyek csak keringetik a levegőt a helyiségben).

FIGYELMEZTETÉS: Ha a felü- leten repedéseket észlel, kap- csolja ki a készüléket, hogy el- kerülje az áramütést.

• Ne kapcsolja be a készüléket, ha a felülete megrepedt, vagy ha az anyagában látható károsodások jelennek meg.
• Ne érintse meg a készüléket vizes kézzel vagy testrésszel.

• Ne használjon gözkészülékeket a termék tisztításához.

• Ne helyezzen a főzőlap felületére fémes tárgyakat, mint kés, villa, kanál vagy fedő, mert felforrósodhatnak.

• Amegfelelő vezérlés használatával kapcsolja ki a főzőlapot a használatután; ne bízza az edényérzékelőre.

FIGYELMEZTETÉS: Veszélyes a főzőlapot felügyelet nélkül hagyni, amikor olajat vagy zsírokat alkalmaz, mert vész-helyzetek alakulhatnak ki, és tűz üthet ki. SOHA ne próbálja a tűzet vízzel oltani, hanem kap-csolja ki a készüléket, és fojtsa el a lángot például egy fedéllel vagy tűzoltó takaróval.

FIGYELMEZTETÉS: A főzési és sütési folyamatot felügyelni kell. Egy rövid főzési folyamatot folyamatosan felügyelni kell.

- A készüléket nem úgy tervez-ték, hogy külső időzítő vagy külön távirányító rendszer segítségével lehessen működ-tetni.

FIGYELMEZTETÉS: Tüzveszély: ne helyezzen tárgyakat a főzőfelületre.

• Akészüléket úgy kell telepíteni, hogy lehetővé tegye az elektromos ellátás szakaszolását az érintkezések nyitása révén (3 mm), amely II. kategóriájú túlterhelés esetén biztosítja a teljes szakaszolást.
• A készüléket soha ne tegye ki környezeti hatásoknak (eső, nap).

• Akészülék szellőztetése meg kell hogy feleljen a gyártó utasításainak.

• A csomagolást tartsa távol gyerekek és háziállatoktól.

• A konyhai páraelszívók, úgy mint a főzési füstelszívók az égési gázok visszatérő áramlása miatt ronthatják a gázt vagy más tüzelőanyagot égető készülékek biztonságos működését (ideértve a más környezetben találhatókat is). Ezek a gázok szénmonoxid mérgezést okozhatnak. A konyhai páraelszívók, illetve bármilyen más főzési füstelszívók telepítése után ellenőrizze, hogy a gázkészülékeket kompetens személy ellenőrizze, hogy biztosítsa, hogy nem megy végbe az égési gázok visszaáramlása.

2. HASZNÁLAT

• Az elszívó készüléket kizárólag háztartási felhasználásra a főzés közben keletkező szagok eltávolítására tervezték.
• Semmi esetre se használja a készüléket attól eltérő célra, mint amire tervezték.
• Az olajsütőket folyamatosan felügyelni kell a használat folyamán: a túlmelegített olaj meggyulladhat.
• Ne működtesse a készüléket külső időzítővel vagy külön távirányító rendszerrel.
• A készüléket nem szabad egy dekorációs célú ajtó mögé szerelni a túlhevülés elkerülése érdekében.
• A készülék károsodásának elkerülése érdekében ne lépjen fel a készülékre.
• A szilikoncsatlakozások sérülésének elkerülésére ne helyezzen forró főző-edényeket a szerkezetre.
• Ne darabolja vagy készítse elő az élelmiszereket a készülék felületén, és ne ejtsen rá kemény tárgyakat. Ne

húzzon lábasokat vagy edényeket a készülék felületén.

3. ÁPOLÁS ÉS KARBANTARTÁS

• Bármiféle karbantartási beavatkozás előtt a berendezést kapcsolja le vagy csatlakoztassa le az elektromos ellátásról.

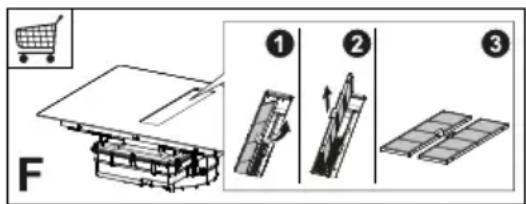

• Ha rendelkezik szagszűrővel, és az (F) típusú (tekintse meg az összeszerelési utasítást), akkor az regenerálható. Az aktív szenes szagvédő szűrő 3-4 havonta mosható és regenerálható (vagy gyakrabban, ha a készülék intenzív használatnak van kitéve), legfeljebb 8 regenerációs cikluson keresztül (különösen intenzív használat esetén nem javasolt az 5 ciklusnál hosszabb használat). Új (F) szűrő megrendelése érdekében forduljon a vevőszolgálathoz.

A regenerálás folyamata:

• Mossa legfeljebb 70°-on, mosogatógépben, vagy mossa kézzel, meleg vízben, dörzsszivacs használata nélkül (ne használjon mosószereket!).
• Szárítsa sütőben legfeljebb 70°-os hőmérsékleten 2 órán keresztül (a sütő használati és beszerelési utasításának figyelmes elolvasása java-solt).
• A zsírszűrőket minden 2 hónapnyi használat után vagy, ha különösen intenzív a használat, ennél gyakrabban tisztítani kell, ezeket lehet mosogatógépben mosni. Ne mossa a rácsokat mosogatógépben (Z).

• Soha ne használjon súrolószivacsot, súrolópárnát, sósavat vagy más olyan terméket, ami megkarcolhatja vagy nyomot hagyhat a felületén.
• A főzőlapra, funkcionális vagy eszté- tikai elemeire véletlenül ráeső vagy azokon tárolt élelmiszereket nem szabad elfogyasztani.

A készülék tisztítása

• Minden használat után tisztítsa meg a főzőlapot annak elkerülésére, hogy az esetleges ételmaradékok megszenesedjenek. A megkeményedett és megszenesedett szennyeződés eltávolítása nehezebb.
• A napi tisztításhoz használjon egy puha ruhát vagy szivacsot és megfelelő tisztítószert. Az alkalmazandó mosószerrel kapcsolatban kövesse a gyártó ajánlásait. Javasoljuk, hogy védő hatású tisztítószert használjon.
• Távolítsa el a megkeményedett szennyeződést, például a forraláskor kifutott tejet egy üvegkerámia kaparóval, amikor a főzőlap még meleg. Az alkalmazandó kaparóval kapcsolatban kövesse a gyártó ajánlásait.
• Távolítsa el a cukrot tartalmazó élelmiszereket, például a főzés során kifolyt lekvárt, egy üvegkerámia kaparóval, amikor a főzőlap még meleg. Ellenkező esetben az ételmaradványok károsíthatják az üvegkerámia felületet.
• Az esetleges megolvadt műanyagot egy üvegkerámia kaparóval távolítsa el, amikor a főzőlap még meleg. El- lenkező esetben az ételmaradványok károsíthatják az üvegkerámia felületet.
• A vízkőfoltokat kis mennyiségű vízkőoldó oldattal távolítsa el, például ecettel vagy citromlével, amikor a főzőlap már kihült. Ezt követően újra nedves ruhával tisztítsa meg.

4. BÚTOROK KÖVETELMÉNYEI

A telepítési folyamathoz kötelező a használat országa szerinti hatályos jogszabályok, rendeletek, irányelvek és szabványok betartása (elektromos berendezések biztonsági szabályzata, alkatrészek megfelelő újrahasznosítása stb.)!

• Ne használjon szilikonos tömítőszert a készülék és a munkafelület között. A főzőlap arra készült, hogy a konyha munkalapjába egy konyhabútor fölé beépítsék 600 mm magasságban vagy annál magasabban.
• Ha a készüléket gyúlékony anyagba szerelik be, szigorúan be kell tartani az alacsonyfeszültségű beépítésekre és a tűzvédelemre vonatkozó iránymutatásokat és előírásokat.
• A beépített egységek esetén az alkotórészeket (műanyag és furnérozott panel) hőálló ragasztóval kell összeszerelni (min. 100 °C): nem megfelelő anyagok és ragasztók használata deformálódást és szétválást okozhat.
• A konyhai modulban elegendő helynek kell lennie a készülék elektromos bekötéséhez. A készülék feletti függesztett modulokat olyan távolságban kell beépíteni, hogy megfelelő hely álljon rendelkezésre a kényelmes munkavégzéshez.
• A munkalap körül díszítő keményfa szegély használata akkor megenge-dett, ha a készüléktől való minimális távolság a beépítési ábrán megadott-nak megfelelő.
• A beszerelt készülék és a hátsó fal közötti minimális távolság a készülék beépítési ábráján szerepel (legalább 150 mm az oldalsó falnál, 40 mm a hátsó falnál és 500 mm az esetleges függő részeknél).
• A főzőlap szegélye és a munkalap közötti folyadékbeszivárgás megakadályozására a beépítés előtt használja a mellékelt tömítő ragasztót a főzőlap teljes külső szegélye mentén.

5. ELEKTROMOS CSATLAKOZÁS

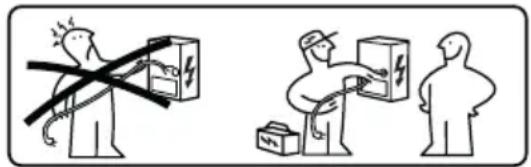

FIGYELMEZTETÉS: Az összes elektromos csatlakozást hivatalos szakember kell hogy elvégezze.

• Tartsa be a kapcsolási rajzot (a termék alsó oldalán található).
• Ez a készülék „Y” típusú csatlakozással rendelkezik, ajánlott az 5 x 2,5 mm²-es H05V2V2-F EGYFÁZISÚ és KÉTFÁZISÚ tápkábel használata: a vezetékek minimum keresztmetsze- te: 2,5 mm². A tápkábel külső átmérője: min 8 mm - max 12 mm.
• A csatlakozódoboz fedelének levételével lehet hozzáférni a bekötést biztosító kapcsokhoz.
• Ellenőrizze, hogy a háztartás elektromos berendezésének jellemzői (feszültség, maximális teljesítmény és áramerősség) megfeleljenek a készülék tulajdonságainak.
• Csatlakoztassa a készüléket a telepítési kézikönyv szerint (a nemzeti szinten hatályban lévő hálózati feszültségre vonatkozó referencia-előírásoknak megfelelően).

Figyelem! Ne végezzen hegesztést a vezetékeken!

6. KÖRNYEZETVÉDELMI SZEMPONTOK

Elektromos háztartási készülékek ártalmatlanítása

A terméken vagy a csomagoláson lévő

szimbólum azt jelzi, hogy a terméket nem szabad a normál háztartási hulladékkal együtt ártalmatlanítani. A terméket elektromos és elektronikus alkatrészek újrahasznosítására szakosodott központban kell ártalmatlanítani. Ha gondoskodik a termék megfelelő ártalmatlanításáról, hozzájárul a nem megfelelő ártalmatlanítás okozta környezetre és egészségre gyakorolt negatív hatások megelőzéséhez. Részletesebb információkért a termék újrahasznosításával kapcsolatban, forduljon a helyi hatóságokhoz, a helyi hulladékfeldolgozási szolgálathoz vagy az üzlethez, ahol a terméket vásárolta.

A készülék megfelel az elektromos és elektronikus berendezésekben használt veszélyes anyagok csökkentéséről és a hulladékok ártalmatlanításáról szóló 2012/19/EU irányelvnek.

Csomagolóanyag ártalmatlanítása

A szimbóllummal ellátott anyagok újrahasznosíthatók. A csomagolóanyagokat az újrahasznosítás céljából megfelelő gyűjtőtartályokba dobja el.

Energiatakarékosság

A főzés alatt naponta lehetséges energiát megtakarítani a következő javaslatok követésével.

• Amikor vizet melegít, csak a szükséges mennyiséget használja.
• Ha lehetséges, mindig takarja le fedővel az edényeket.
• A főzőzóna bekapcsolása előtt rendezze el az edényt.
• A kisebb edényeket a kisebb főzőzónán helyezze el.
• Az edényeket közvetlenül a főzőzóna közepén helyezze el.
• Használja a maradék hőt az étel melegen tartására vagy felolvasztására.

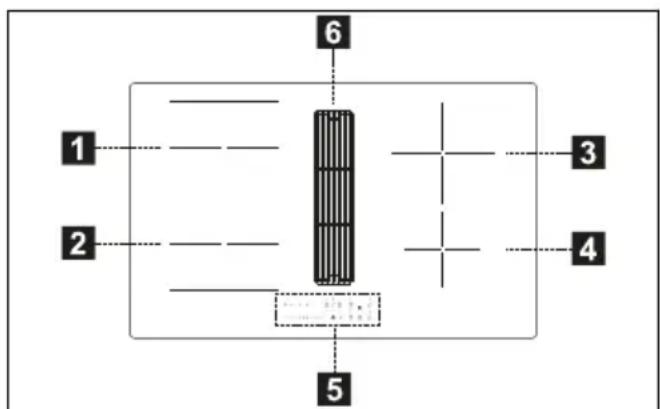

7. TERMÉK LEÍRÁSA

1 Egyes főzőzóna (210x190 mm) 2100 W, 3000 W-os Booster funkcióval

2	Egyes főzőzóna (210x190 mm) 2100 W, 3000 W-os Booster funkcióval
3	Egyes főzőzóna (R.200 mm) 2300 W, 3000 W-os Booster funkcióval
4	Egyes főzőzóna (R.145 mm) 1400 W, 1850 W-os Booster funkcióval
5	Kezelőlap
6	Elszívó rács
1 + 2	Kombinálható főzőzóna (220 x 395 mm) 3000 W, 3700 W-os Booster funkcióval.

JELZÖK

Az edény jelenlétének érzékelése

Minden főzőzóna egy olyan rendszerrel rendelkezik, amely a főzőlapon elhelyezett edényt észleli.

Az észlelő rendszer képes felismerni az indukciós főzőlapokhoz megfelelő típusú, mágnesezhető aljú edényeket.

Ha eltávolítja az edényt a működés során vagy nem megfelelő edényt használ, a kijelzón megjelenik a szimbó-lum.

A maradványhő kijelzése

A maradványhő kijelzése egy biztonsági funkció annak a jelzésére, hogy a főző-zóna felülete még 50 °C hőmérsékletű vagy afeletti, és ezért égési sérülést okozhat, ha pusztá kézzel megérinti. A

megfelelő főzőzóna számkijelzőjén a jelenik meg.

8. KEZELÖLAP

12 11 10 9
0 1 2 3 4 5 6 7 8 9 P
13
1	Be/Ki
2	Zsírszűrő telítettség kijelző
3	Főzőzóna teljesítményszint kijelző
4	Elszívó teljesítményszint kijelző
5	Elszívó időzítő vezérlés
6	Elszívó vezérlési zóna szimbólum
7	Főzőzóna időzítő vezérlés
8	Időzítő kezelési zóna
9	Aktív szenes szűrő telítettség kijelző

10	Olvasztás funkció gomb
11	Blokkolás funkció gomb
12	Szünet funkció gomb
13	Görgető billentyűzet
A	Auto funkció gomb

A füzőzónákat be lehet kapcsolni a megfelelő számkijelző megnyomásával 8. A számkijelző erősebben világít a művelet jóváhagyásához.

Amikor elhelyez egy edényt a 4 főzőzóna egyikén, a főzőlap automatikusan észleli a jelenlétét, és kivilágít a hozzá tartozó számkijelző a bekapcsoláshoz. Ha nincs edény vagy egyéb tárgy a főzőlapon, a számkijelző nem látható.

A kezelőlapon a kiválasztható funkciók mindig láthatók, de alacsony intenzitással vannak kivilágítva. Válassza ki a funkciókat a megfelelő szimbólum érintésével.

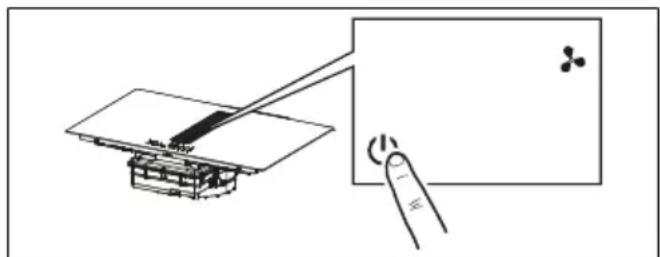

Készülék bekapcsolása:

Nyomja meg 2 másodpercig az On/Off gombot a főzőlap bekapcsolásához és a funkciók aktiválásához.

Ekkor a főzőlap be van kapcsolva, de minden főzőzóna és a páraelszívó nulla teljesítményen van. A főzőlap automatikusan kikapcsol, ha 20 másodpercig nem használják.

Figyelem: Biztonsági okok miatt az On/Off gombbal bármikor lehetséges a főzőlap kikapcsolása.

Figyelem: A kezelőlapon mindig a világító/látható funkciók a kiválaszthatók és mindig kizárőlag ezek aktiválhatók.

A főzőzónák, az elszívó kezelőszerveit és az időzítőt az adott gomb megnyomásával lehet aktiválni.

A visszaigazolást a gomb felerősödő világítása jelenti.

9. TELJESÍTMÉNYKORLÁ TOZÁS

A készülék első csatlakozásakor a háztartási hálózati tápegységhez, a teleptőnek be kell állítania a főzőzónák teljesítményét a háztartási elektromos rendszer tényleges kapacitása alapján.

Ha erre nincs szükség, közvetlenül fel lehet kapcsolni a főzőlapot a segítsé-

gével vagy kövesse az alábbi folyamatot, hogy a menübe lépjen.

A folyamat elvégzése előtt tanácsos a teljes bekezdés elolvasása.

Csatlakoztassa a főzőlapot a háztartási hálózathoz.

1. Az összes számkijelző kivilágít néhány másodpercre, majd lekapcsol és marad a villogó

2. Nyomja meg, és tartsa nyomva a jelet, a főzőzóna számkijelzői a jelet mutatják.

3. Ha nyomva tartja a jelet, kezdje nyomni a zóna számkijelzőit az órával ellentétes irányba haladva.

A bal hátsó számkijelző [jelet mutat és egy számot, amely a menü típusát jelzi. A bal elülső számkijelző egy olyan számot jelöl, amely a kiválasztáskor jelölt paraméterektől függ.

Válassza ki a Cjelü számkijelzőt, és nyomja meg a „8”-t a teljesítmény sávban.

Válassza ki a bal elülső számkijelzőt, és válassza ki a megfelelő beállítást.

Tekintse meg a következő táblázatot a specifikációhoz:

Érték a teljesítmény sávban	KW	Megjegyzés
0 7,4		Szabvány kezdeti beállítás
1 4,5
2 3,5
3 2,8

Miután megadta a megfelelő értéket, hagyja jóvá a ⏻ megérintésével és nyomva tartásával.

Gyermekbiztonsági eszköz	Ez a funkció megakadályozza a készülék véletlenszerű bekapcsolását
	Az aktiváláshoz: ha egy edény található a főzőlapon, nyomja meg és tartsa nyomva 3 másodpercig a megfelelő számkijelzőt. Ha nincs edény a főzőlapon, nyomja meg és tartsa nyomva 3 másodpercig az 5 számkijelző közül az egyiket (nem láthatók) a pont mellett, bal oldalon. Engedje el, és csúsztassa az ujját 0-tól 9-ig a teljesítménysáv hosszán, amely a működés sorozatát mutatja. Az összes számkijelző a lelet mutatja.A leírt műveleteket 10 másodpercen belül kell elvégezni.
	A kiiktatáshoz: nyomja meg és tartsa nyomva 3 másodpercig a főzőzónák 5 számkijelzőjének egyikét. Engedje el, és csúsztassa az ujját 9-tól 0-ig a teljesítménysáv hosszán, amely a működés sorozatát mutatja.A leírt műveleteket 10 másodpercen belül kell elvégezni.
Blokkolás	Le lehet blokkolni a főzőlap funkcióit a használat folyamán, például hogy megtisztítsa a főzőlapot. A funkció aktív marad akkor is, ha a főzőlapot lekapcsolja és visszakapcsolja. Áramkimaradás esetén a funkció kikapcsol.
	Az aktiváláshoz: nyomja meg a jelet, és tartsa nyomva 1 másodpercig.
	A kiiktatáshoz: nyomja meg a jelet.
Boost funkció	Minden főzőzónát be lehet állítani egy kiegészítő teljesítményszintre maximum 5 percig.
	Az aktiváláshoz: válassza ki a 4 főzőzóna egyikét, és válassza ki a „P” értéket a teljesítménysávban. A hozzá tartozó számkijelzőn megjelenik a.P.
	A kiiktatáshoz: válasszon ki egy másik értéket a teljesítménysávból.
Főzőzóna időzítő	Az időzítő lehetővé teszi, hogy kikapcsoljon egy főzőzónát a beállított idő elteltével.A főzőzónákat egyesével be lehet állítani, mivel mindegyik saját időzítővel rendelkezik.
	Az aktiváláshoz: Működő főzőzónával nyomja meg, hogy az adott zóna időzítőjéhez lépjen.A 3 megjelenő szám „0 0 0". Nyomja meg a „+“ vagy „-” jeleket, hogy beállítsa az időzítő visszaszámlálását.Óra - Tized - PercNe érjen semmihez 10 másodpercig, hogy jóváhagyja a beállított időt.A visszaszámlálás végén a számláló lenullázódik, és egy hangjelzést ad. A funkciót megszakíthatja bármelyik gomb megnyomásával.Ha az időzítő be van kapcsolva több főzőzónán, a 3 számjegy mindig a leghamarabb lejáró időt mutatja.
	Kiiktatáshoz: működő főzőzóna mellett nyomja meg, hogy az adott zóna időzítőjéhez lépjen. Állítsa a 3 számjegyet „0 0 0"-ra a „+” és „-” gombok segítségével, vagy a Be/Ki gomb megnyomásával.
Időzítő (általános)	Időzítő riasztással, általános használatra.
	Aktiváláshoz:kapcsolja be a főzőlapot, ellenőrizze, hogy ne legyenek rajta edények vagy bekapcsolt főzőzónák.Az időzítő kezelésének 3 számjegye ’- -’ jelet mutat.Nyomja meg a számkijelzőt, hogy belépjen az időzítő menújébe, és megjelenjen „0 0 0”.Nyomja meg a „+” vagy „-” jeleket, hogy beállítsa az időzítő visszaszámlálását.Óra - Tized - PercNe érjen semmihez 10 másodpercig, hogy jóváhagyja a beállított időt.A visszaszámlálás végén a számláló lenullázódik, és egy hangjelzést ad. A funkciót megszakíthatja bármelyik gomb megnyomásával.Ismételje meg a leírt folyamatot, hogy módosítsa a visszaszámlálás értékét.
	Kiiktatáshoz: kapcsolja be a főzőlapot, ellenőrizze, hogy ne legyenek rajta edények vagy bekapcsolt főzőzónák.Nyomja meg a számkijelzőt, hogy belépjen az időzítő menújébe, és a „+” és „-” gombokkal állítsa be a kijelzőn a „0 0 0” számot, vagy nyomja meg a Be/Ki gombot.
Olvasztás funkció	Aktiváláshoz: válassza ki a 4 főzőzóna egyikét, és nyomja meg a gombot.A kiválasztott zóna számjegye jelet mutat.
	A kiiktatáshoz: nyomja meg a vagy a jelet.
Melegítő funkció	Ezt a funkciót egy edény melegítéséhez kell használni maximális teljesítményen, mielőtt folytatná a főzést egy kiválasztott szinten. Az idő, amely folyamán a főzőzóna maximális teljesítményen marad, beállított végső főzési szinttől függ. Tekintse meg a táblázatot:
	Teljesítményszint Időzítő (másodperc)
	1	48
	2 144
	3 230
	4 312
	5 408
	6 120
	7 168
	8 216
	9 Nem áll rendelkezésre
	P Nem áll rendelkezésre
	Az aktiváláshoz, egy edénnyel a főzőlapon és a kiválasztott főzőzónával nyomja meg, és tartsa nyomva 3 másodpercig a kiválasztott értéket (1-től 8-ig) a teljesítménysávon. A főzőzóna kijelzőjén megjelenik az „A”.Növelheti a főzési szintet, de csökkentve kiiktatja a funkciót.Kiiktathatja úgy is, hogy megérinti és nyomva tartja 3 másodpercig az érintett főzőzónát.
Szünet funkció	Ez a funkció lehetővé teszi, hogy szüneteltesse/újraindítsa a főzőlapon aktív bármely funkciót, csökkentve a főzőzónán rendelkezésre álló teljesítményt és lenullázva az összes funkciót. Ha a Szünet funkciót nem kapcsolja ki 10 percen belül, a főzőlap automatikusan kikapcsol.
	Az aktiváláshoz: Miután egy edényt helyezett a főzőlapra, és kiválasztott egy főzőzónát, nyomja meg és tartsa nyomva a Szünet funkció gombját legalább 1 másodpercig. Az összes kijelzőn megjelenik:
	A kiiktatáshoz: nyomja meg és tartsa nyomva a lelet 1 másodpercig, amíg villog. Nyomjon meg bármilyen másik gombot 10 másodpercen belül. A funkció kikapcsol, és a főzőlap folytatja a működést az előző beállításokkal.
Előhívás funkció	Ezt a funkciót arra használhatja, hogy előhívja a főzőlap működési beállításait véletlenszerű leállítás vagy hirtelen áramkimaradás esetén.
	Amikor a főzőlap kikapcsol, ha 6 másodpercen belül bekapcsolja a gombal, a gombi másodpercig villogni fog. Nyomja meg a lumbot, hogy visszaállítsa az előzőleg beállított funkciókat. Egy hangjelzést hall a müvelet jóváhagyásaképp.
Kombinált mód („híd” funkció)	Ez a funkció lehetővé teszi, hogy 2 főzőzónát összekössön, hogy egyetlen nagy főzőzónaként használhassa és kezelhesse őket. Ez lehetőséget nyújt arra, hogy egy nagyobb aljú edényt használjon.Az ehhez a funkcióhoz kiválasztható főzőzónák csak a bal oldaliak lehetnek.
	Az aktiváláshoz/kiiktatáshoz: nyomja meg egyszerre a bal oldali számkijelzőket, hogy kiválassza a 2 hídként összekötni kívánt zónát, míg megjelenik a jel, amely jelzi, hogy a funkció aktív. A másik számkijelzőt a teljesítményszint kiválasztására használja.
AUTO funkció “A”	Az előzetes beállítás alapján amikor a főzőlapot/elszívót bekapcsolják, az elszívó automatikus üzemmódban aktiválódik, és az „A” LED felgyullad. A páraelszívó akkor lép működésbe, ha a főzőzónák teljesítménye „1” felett van.Az „A” LED megnyomásával iktatható ki, amelynek világítása ekkor erősről gyengére változik. Kiiktatásához egy „1” feletti érték is megnyomható a teljesítményvonalon, az „A” LED világítása ekkor erősről gyengére változik.Ismételt aktiválása az „A” LED megnyomásával lehetséges, ennek világítása ekkor erősre változik.

11. FÖZÉSI TÁBLÁZAT

Teljesítmény-szint	Főzési mód Használata a következő céllal:
1	Olvasztás, enyhe melegítés Vaj, csokoládé, zselatin,	szószok
2	Olvasztás, enyhe melegítés Vaj, csokoládé, zselatin,	szószok
3	Hevítés	Rizs
4	Hosszas főzés, sűrítés, párolás	Zöldségek, burgonya, szószok, gyümölcs, hal
5	Hosszas főzés, sűrítés, párolás	Zöldségek, burgonya, szószok, gyümölcs, hal
6	Hosszas főzés, sütés Tészta, zöldségleves, sült hús
7	Könnyű sütés Burgonya rösti (sült), omlett, panírozott	és sült éte-lek, kolbász
8	Olajban sütés, olajba merített sütés Hús, sültburgonya
9	Gyors sütés magas hömérsékleten Bélszín
P	Gyors melegítés Vízforralás

12. ELSZÍVÓ FUNKCIÓ

A főzőzónák, az elszívó kezelőszerveit és az időzítót az adott gomb megnyomásával lehet aktiválni.
“9”	Nyomja meg a teljesítményvonalon a „9” értéket az INTENZÍV 1 sebesség beállításához. Ez a beál-lítás 10 perces aktiválási időtartammal időzítve van. Ennek az időnek az elteltével a rendszer automatikusan visszatér az előzőleg beállított sebes-ségre. Kiiktatása egy másik sebesség kiválasztá-sával lehetséges.
„P“	Nyomja meg a teljesítményvonalon a „9” értéket az INTENZÍV 2 sebesség beállításához. Ez a beál-lítás 5 perces aktiválási időtartammal időzítve van. Ennek az időnek az elteltével a rendszer automatikusan visszatér az előzőleg beállított sebességre. Kiiktatása egy másik sebesség kiválasztásával le-hetséges.
Funk-ció Késleltetés	Ez a funkció csak az automatikus üzemmód kiikta-tása esetén áll rendelkezésre. Az automatikus üzemmódot az „A” megnyomásával iktathatja ki. Nyomja meg a páraelszívó gombját és állítson be egy sebességet a teljesítményvonalon. Nyomja meg az időzítő gombját, amelyen a korábbi „CL” helyett megjelenik a 15 percre beállított visz-szaszámlálás.
	Időzítő szimbólumAz időzítő gombjának kiválasztása után az időzítő kezelőgombokkal állítsa be a visszaszámlálást .
	Zsírszűrő karbantartása szimbólumA zsírszűrő tisztítására vonatkozó jelzés, melyet a LED mutat, mindig aktív.Reset és a szűrő újbóli aktiválásaA szűrő karbantartásának elvégzését követően: nyomja meg 5 másodpercig a gombot. - A zsírszű-rő LED-je kialszik és újraindul a visszaszámlálás.

Aktívszenes szagszűrő karbantartása szimbólumA páraelszívó alapbeállítása az elszívás üzemmód.Az elszívás engedélyezéséhez kikapcsolt helyzetben nyomja meg a páraelszívó gombját. Az alábbiakhoz 5 másodpercig nyomja meg újra a gombot:Aktívszenes szagszűrő aktiválása:1 másodpercre bekapcsol az aktívszenes szagszűrő szimbóluma.Aktívszenes szagszűrő kiiktatása:Kettőt villog az aktívszenes szagszűrő szimbóluma.Az aktiválást követően az ikon felgyulladása jelzi,hogy el kell végezni a szénszűrő (szagszűrő) kar-bantartását.Aktívszenes szagszűrő visszaállítása és újraaktiválásaA szűrő karbantartásának elvégzését követően:nyomja meg 5 másodpercig a gombot. - A szagszűrő LED-je kialszik és újraindul a visszaszámlálás.

13. TELJESÍTMÉNYKEZEL Ő FUNKCIÓ

A termék elektronikus vezérlésű teljesítménykezelési funkcióval rendelkezik.

Ez a funkció ellenőrzi a maximális 3700 W-os teljesítmény leadását a kombinált zónák között (bal és jobb oldal), optimizálva az energiaelosztást, és elkerülve a rendszer túlterhelését.

Ebböl a célból az összteljesítmény folyamatos ellenőrzés alatt áll, szükség esetén megtörténik a csökkentése. Ha nem lehet biztosítani a teljes igényelt teljesítményt, az alapbeállítás szerint egy vezérlő elem egy másik fözőelem teljesítményét a megfelelő teljesítménygörbe közvetlenül eggyel alacsonyabb szintjére csökkenti úgy, hogy az áram-felvétel ne haladja meg a 16 ampert.

Ebben az esetben a generátor érzékeli a felhasználói interfész által küldött utolsó magasabb prioritású parancsot, és szükség esetén csökkenti a korábban aktivált beállításokat egy másik főző-elemre vonatkozóan.

A Teljesítménykezelő funkció azonnal aktiválódik, akkor is, ha a főzőelemen egy edény jelenlétét érzékeli.

Példa:

Ha az 1-es főzőzónához kiegészítő (bo-ost) teljesítményszintet választ ki, a 2-es főzőzóna egyidejűleg nem haladhatja meg a 9-es teljesítményszintet, és automatikusan korlátozódik.

14. HASZNÁLATI ÚTMUTATÓ AZ EDÉNYEKHEZ

Mely edényeket használja

Kizárólag ferromágneses aljú edényeket használjon, amelyek megfelelnek az indukciós főzőlapok használatához:

• öntöttvas
• zománcozott acél
• szénacél
• rozsdamentes acél (ha nem is teljesen)
• ferromágneses borítású vagy ferromágnes lemez aljú alumínium

Ahhoz, hogy megállapítsa, hogy az edény alkalmas-e, ellenőrizze a jel meglétét (általában az aljára nyomva). Egy mágnest is közelíthet az edény aljához. Ha odatapad, at jelenti, hogy az edényt használhatja indukciós főzőlapon.

Az optimális hatékonyság érdekében mindig lapos aljú edényeket használjon, amely egyenletesen képes elosztani a hőt. Egy nem teljesen sík alj befolyásolhatja az energia és a hő vezetését.

Hogy használja az edényeket

Az edény/serpenyő minimális átmérője a különböző főzőzónákhoz.

A főzőlap megfelelő működése biztosítása érdekében az edénynek le kell takarnia a főzőlap felszínén lévő egy vagy több hivatkozási pontot, és a megfelelő minimális átmérővel kell rendelkeznie.

Mindig azt a főzőzónát használja, amely megfelel az edény aljának átmérőjének.

Főzőzónák Edény aljának átmérője
	min ∅ átmérő (javasolt)	max. átmérő (javasolt)
Bal kombinált	190 mm	230 mm
Bal egyes	110 mm	190 mm
Jobb első egyes	110 mm	145 mm
Jobb hátsó egyes	110 mm	200 mm

Üres vagy vékony aljú edények/serpenyők

Ne használjon üres vagy vékony aljú edényeket/serpenyőket a főzőlapon, mert akkor nem tudja ellenőrizni a hőmérsékletet illetve automatikusan lekapcsolni a főzőzónát, ha a hőmérséklet túl magas lenne, és így károsíthatja az edényt vagy a főzőlap felszínét.

Ha ez történne, ne érintsen meg semmit, és várja meg, míg az összes alkotóelem lehül.

Ha hibaüzenet jelenik meg, olvassa el a „Hibaelhárítás” szakaszt.

A főzőlap működésének normál zöre- jei

Az indukciós technológia alapja az elektromágneses tér generálása. Ezek az elektromágneses mezők közvetlenül az edény alján generálnak hőt. A lábasok és serpenyők többféle zajt vagy vibrációt okozhatnak attól függően, hogy hogyan készültek.

Az ilyen fajta zajok az alábbiak:

Enyhe zümmögés (mint egy transzformátor zaja)

Ez a zaj akkor alakul ki, amikor magas höfokon főz, és a főzőlap által az edényeknek átadott energia mennyiségétől függ. A zaj abbamarad vagy csökken a hőszint csökkenésekor.

Enyhe sípolás

Ez a zaj akkor keletkezik, amikor a főző-edény üres, és abbamarad, amikor vízzel vagy étellel megtöltik az edényt.

Pattogás

Ez a zaj a többféle anyag egymásra rétegezésével kialakított edényeknél jelentkezik, oka a különböző anyagok találkozásánál a felületek rezgése. A zaj az edényből jön, és az étel mennyiségé-

töl és elkészítésének módjától függően változhat.

Erős fütyülés

E a zaj többféle anyagból egymásra helyezett rétegekkel kialakított edényeknél fordul elő, továbbá akkor, amikor az ilyen edényeket maximális teljesítménynyel és két főzőzónán használják. A zaj abbamarad vagy csökken a hőszint csökkenésekor

A ventilátor zaja

Az elektronikus rendszer helyes működéséhez be kell állítani a főzőlap hőmérsékletét. Ebböl a célból a főzőlap egy hűtőventillátorral rendelkezik, amit a rendszer aktivál az elektronikus rendszer hömérsékletének csökkentésére és beállítására. Előfordulhat, hogy a ventilátor a készülék kikapcsolását követően tovább működik, ha a főzőlap hömérsékletét a rendszer még túl magasnak érzékeli.

Ritmikus és egy óra ketyegéséhez ha- sonló zajok

Ez a zaj kizárólag akkor jelenik meg, ha legalább három főzőzóna működik, és eltűnik vagy csökken, amikor ezek közül valamelyiket kikapcsolják.

A leírt zajok az indukciós technológia normál jellemzői, ezért nem számítanak hibának.

1. HIBAELHÁRÍTÁS

Hibakód Leírás A hiba lehetséges oka		Megoldás
„Hangjelzés a be-kapcsoláskor. Nincs megjelenő hibakód”	Az elszívó vezérlése nem sműködik	A LIN-kábel sérülése vagy rossz csatlakozása az elszívó elektronikus kártyáján	A csatlakozás ellenőrzése / a LIN-kábel cseréje
ER03	A főzőlap 10 másodperc után kikapcsol.	A gombok folyamatos aktiválásának észlelése.Víz vagy edény a kezelőpanelen.	Távolítsa el a vizet vagy edényt az üvegkerámia felületről és a kezelőpanelről.
ER21	A főzőlap kikapcsol.	Az elektronikus alkatrészek belső hőmérséklete túl magas.	Hagyja lehűlni a főzőlapot.Ellenőrizze, hogy a főzőlap rendel-kezzen elegendő szellőzéssel.Ha a hiba továbbra is fennáll, fordul-jon az UGYFELSZOLGALATHOZ.
E2	A hozzá tartozó főzőzóna kikapcsol.	Üres vagy nem megfelelő edény.Az edény vagy az üvegkerámia felületének hőmérséklete túl magas.Az elektronikus alkatrészek hőmérséklete túl magas.	Hagyja lehűlni a főzőlapot.Használjon megfelelő edényt.Ne melegítsen üres edényeket.
E3	A hozzá tartozó főzőzóna kikapcsol.	Nem megfelelő edény.Az edény mágneses tulajdonsága csökken, és az indukciós főzőlap se-rülését okozhatja.	Használjon megfelelő edényt.A hiba automatikusan törlődik 8 mp után, és a főzőzónát ismét használ-hatja.További hiba esetén le kell cserélni az edényt.Ha a hiba továbbra is fennáll, fordul-jon az Ugyfélszolgálathoz.
E6	A főzőzóna nem kapcsol be.	Tartományon kívüli áramellátási fe-szültség és/vagy frekvencia.	Ellenőrizze a hálózati feszültséget és/vagy frekvenciát.Szükség esetén forduljon az Ügyfél-szolgálathoz.
E8	A főfőzónák kikapcsolnak.	Ventilátor meghibásodása.Porral vagy szálakkal eltömődött ventilátor.	Tisztítsa meg a ventilátort, és távolít-sa el az esetleges idegen testeket.Ha a hiba továbbra is fennáll, fordul-jon az Ugyfélszolgálathoz.
E4-E5-E7-E9-ER20-ER22-ER31-ER36-ER47-EA-EH	Csatlakoztassa le a főzőlapot az energiaellátásról.Várjon néhány másodpercet, majd csatlakoztassa ismét a főzőlapot az energiaellátáshoz.Ha a probléma továbbra is fennáll, forduljon az ügyfélszolgálathoz, és tüntesse fel a kijelzőn megjele-nőhibakódot.

16. KARBANTARTÁS - JAVÍTÁS ÉS MEGFELELŐSÉG

• Bizonyosodjon meg róla, hogy az elektromos részegységek karbantar-tását csak a gyártó vagy a vevőszolgálat végezze.
• Bizonyosodjon meg róla, hogy a sé-rült kábeleket csak a gyártó vagy a vevőszolgálat cserélje.

A vevőszolgálat hívásakor kérjük adja meg az alábbi információkat:

- Hiba típus

- A készülék modell azonosítója (cikkszám/kód)

• A sorozatszám (S.N.)

Ezek az információk az azonosító adattáblán szerepelnek. Az azonosító adattábla a készülék alján található.

Termékinformáció a 66/2014 sz. ren- delet szerint

Vonatkozó szabványok:

EN/IEC 60350-2

EN/IEC 50564

Ezt a készüléket az EGK irányelveinek megfelelően tervezték, gyártották és forgalmazták.

17. MÜSZAKI ADATOK

A termék azonosítása

Típus: 4300

Olvassa el a készülék alján található azonosító adattáblát.

A gyártó folyamatosan fejleszti a termékeit. Ennek megfelelően a jelen útmutatóban foglalt szövegek és illusztrációk előzetes értesítés nélkül módosíthatók.

A műszaki adatokkal kapcsolatos további információ rendelkezésre áll a honlapon: www.faberspa.com

MODELL GALILEO LINEARF830
Maximális összteljesítmény (lap + elszívó)	7,62 Kw (alapbeállítás)
Maximális összteljesítmény (lap + elszívó)	4,72 kW
Maximális összteljesítmény (lap + elszívó)	3,72 kW
Maximális összteljesítmény (lap + elszívó)	3,02 kW

1,2 Flexibilis főzőzóna 1 + 2 Híd funkcióban 3,4 Flexibilis főzőzóna
Paraméter Érték	Méretek (mm)
Hasznos méretek	-	830 × 520 (Sz x M)
Tápfeszültség/frek-vencia	220-240 V, 50 Hz; 220 V, 60 Hz 2N~ 380-415 V, 50 Hz; 2N~ 380 V, 60 Hz
Elektromos adatok és a fűtőelemek adatai
Főzőzóna 1,2	2100 W; Power Boost: 3000 W	210 x 190
Főzőzóna 3	2300 W; Power Boost: 3000 W	R 200
Főzőzóna 4	1400 W; Power Boost: 1850 W	R 145
Flexibilis főzőzóna 1+2	3000 W; Power Boost: 3700 W	210 x 390
Paraméter	Érték	Méretek (mm)
A készülék súlya	21	kg
A főzőzónák száma	4
Hőforrás	indukciós

1. ИНФОРМАЦИИ ЗА БЕЗБЕДНОСТА
