Galileo Linear A830 - Pliidiplaat FABER - Tasuta kasutusjuhend
Leidke seadme juhend tasuta Galileo Linear A830 FABER PDF-formaadis.
| Toote tüüp | Induktsioonpliit koos integreeritud õhupuhastiga |
| Mark | Faber |
| Mudel | Galileo Linear A830 |
| Mõõtmed (L × S) | 830 × 520 mm |
| Kaal | 21 kg |
| Toide | 220-240 V, 50 Hz ; 220 V, 60 Hz ; 380-415 V, 50 Hz ; 380 V, 60 Hz |
| Maksimaalne koguvõimsus (pliit + õhupuhasti) | 7,62 kW (standardseade), reguleeritav 4,72 kW, 3,72 kW või 3,02 kW |
| Keedutsoonide arv | 4 |
| Keedutsoonid | Tsoon 1 : 210×190 mm, 2100 W (Boost 3000 W) ; Tsoon 2 : 210×190 mm, 2100 W (Boost 3000 W) ; Tsoon 3 : Ø200 mm, 2300 W (Boost 3000 W) ; Tsoon 4 : Ø145 mm, 1400 W (Boost 1850 W) |
| Painduv keedutsoon (sild) | Tsoon 1+2 : 220×395 mm, 3000 W (Boost 3700 W) |
| Soojusallikas | Induktsioon |
| Peamised funktsioonid | Boost, Sulatamine, Kiirsoojendus, Paus, Lukustus, Taimer, Kombineeritud režiim (sild), Automaatfunktsioon, Panni tuvastus, Jääksoojuse indikaator |
| Õhupuhasti funktsioonid | Intensiivkiirus 1 (10 min), Intensiivkiirus 2 (5 min), Viivitusfunktsioon (15 min), Filtri küllastumise indikaatorid, Rasva- ja söefiltrid |
| Puhastus ja hooldus | Puhasta pliiti pärast iga kasutuskorda pehme lapiga ja sobiva puhastusvahendiga; kasuta keraamilise pinna kaabitsat tõrksate plekkide eemaldamiseks (veel kuumalt); puhasta rasvafiltreid iga 2 kuu tagant (nõudepesumasinas pestavad); vaheta söefilter vajadusel |
| Ohutus | Laste turvaseade, Lukustus, Paus, Automaatne väljalülitus, Panni tuvastus, Jääksoojuse indikaator, Ülekuumenemiskaitse |
| Parandatavuse indeks | Juhendis täpsustamata (vaata energiamärgist või tootjat) |
| Üldteave | Klass I, sisseehitatav, nõuab köögimoodulit laiusega ≥ 600 mm, minimaalne kaugus seintest: 150 mm (külg), 40 mm (taga), 500 mm (kapi peal) |
Korduma kippuvad küsimused - Galileo Linear A830 FABER
Kasutajate küsimused teemal Galileo Linear A830 FABER
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Pliidiplaat PDF-formaadis tasuta! Leidke oma juhend Galileo Linear A830 - FABER ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. Galileo Linear A830 kaubamärgi FABER.
KASUTUSJUHEND Galileo Linear A830 FABER
Teie turvalisuse ja seadme õige kasutamise huvides lugege enne paigaldamist ja kasutamist see juhend hoolikalt läbi. Säilitage neid juhiseid alati koos seadmega ning seadme üleandmisel kolmandatele isikutele andke kaasa ka kasutusjuhend. On oluline, et kasutajad oleksid tuttavad seadme kõigi töö- ja ohutusfunktsioonidega. Nendel pliitidel on induktsioonsüsteemid, mis vastavad elektromagnetilise ühilduvuse ja elektromagnetvälja direktiivide nõuetele, ning need ei tohiks häirida muid elektroonikaseadmeid. Südamestimulaatori või muude elektrooniliste implantaatidega isikud peaksid oma vastuvõtlikkuse hindamiseks pöörduma arsti või siirdatud seadme tootja poole.
Elektrilised ühendused peab tegema pädev tehnik. Enne elektriühenduse loomist lugege läbi jaotis ELEKTRIÜHENDUS.
Toitekaablitega seadmete korral peavad kaabli kinnituskoha ja klemmide vahelised klemmid või juhtmete ristlõige olema paigaldatud nii, et pinge all oleva kaabli saaks lekke korral maanduskaablist ülesvoolu välja tõmmata.
- Tootja ei vastuta kahjustuste eest, mis tulenevad toote vale paigaldamisest või kasutamisest.
- Veenduge, et toiteallikas vastab tootele kinnitatud andmesildil märgitule.
- Lahutusseadmed tuleb paigaldada püsiseadmesse kooskõlas juhtmesüsteemide eeskirjadega.
- I klassi seadmete korral kontrollige, kas kodusel toiteallikal on piisav maandus.
- Ühendage õhupuhasti sobiva toru abil lõõriga. Pöörake tähelepanu paigaldusjuhendis nimetatud soetatavatele tarvikutele (ümmarguste torude korral on minimaalne läbimõõt 120 mm). Väljalasketoru peab olema võimalikult lühike.
- Ühendage toode vooluvõrku omnipolaarse lüliti abil.
- Järgida tuleb õhuventilatsiooni määrusi.
- Ärge kunagi ühendage imemisseadet põlemisaurusid (boilerid, kaminad jne) kandvate lõõridega.
- Kui õhupuhastit kasutatakse koos mitte-elektriliste seadmetega (nt gaasipõletitega seadmed), tuleb heitgaaside tagasivoolamise vältimiseks tagada ruumis piisav õhuvahetus. Õhupuhasti kasutamisel koos seadmetega, mille energiaallikaks ei ole elekter, ei tohi ruumi negatiivne rõhk ületada 4 Pa, et vältida aurude tagasitõmbamist ruumi õhupuhasti poolt.
- Õhku ei tohi väljutada torusse, mida kasutatakse gaasi või teisi kütuseid põletavate seadmete lõõrina.
- Kui toitejuhe on kahjustatud, peab selle riskide või ohtlike olukordade vältimiseks välja vahetama tootja, volitatud teeninduskeskus või pädev tehnik.
- Ühendage seadme pistik kehtivatele määrustele vastavasse ja ligipääsetavas kohas olevasse pistikupessa.
- Seoses suitsu väljutamiseks kasutusele võetavate tehniliste ja ohutusmeetmetega on tähtis hoolikalt järgida kohalike ametkondade väljastatud määrusi.
TÄHELEPANU! Enne seadme paigaldamist eemaldage kaitsekiled.
- Kasutage ainult seadmega kaasasolevaid kruvisid ja muid tarvikuid.
TÄHELEPANU! Kruvide või kinnitusdetailide paigaldamine teistmoodi kui selles kasutusjuhendis kirjeldatud, võib põhjustada elektrilöögi ohtu.
- Lapsed tohivad masinat puhastada ja hooldada ainult järelevalve all.
- Tuleb jälgida, et lapsed ei mängiks seadmega.
- Seda seadet ei tohi kasutada inimesed (sealhulgas lapsed), kellel on piiratud füüsilised, vaimsed või sensoorsed võimed või kellel pole seadme kasutamiseks piisavaid
kogemusi ega teadmisi, välja arvatud juhul, kui nende ohutuse eest vastutav isik neid hoolikalt jälgib ja juhendab, kuidas seadet ohutult kasutada.
- Lapsed alates 8. eluaastast, piiratud füüsiliste, sensoorsete või vaimsete võimetega inimesed ning isikud, kellel puuduvad selleks kogemused või teadmised, tohivad seadet kasutada ainult järelevalve all või kui neid on õpetatud seadet turvaliselt kasutama ning nad mõistavad kasutusest tulenevaid ohte. Ärge lubage lastel seadmega mängida.
TÄHELEPANU! Seade ja selle ligipääsetavad osad muutuvad kasutamise ajal väga kuumaks.
Olge hoolikas, et te ei puudutaks takisteid.
Hoidke alla 8 aasta vanused lapsed seadmest eemal, välja arvatud juhul, kui nad on pideva järelevalve all.
- Määratud perioodi möödumisel puhastage või vahetage filtrid (tuleoht). Vt lõiku Puhastamine ja hooldus.
- Seadme kasutamisel koos teiste gaasi või muid kütuseid põletavate seadmetega tagage alati ruumi piisav ventilatsioon (see ei kehti seadmetele, mis õhku ainult ruumis ringlussevõtavad).
TÄHELEPANU! Kui pind on pragunenud, lülitage seade välja – nii väldite elektrilöögi ohtu.
- Ärge lülitage seadet sisse, kui pind on pragunenud või näha on kahjustusi materjali paksuses.
- Ärge puudutage seadet märgade käte ega muude kehaosadega.
- Ärge kasutage toote puhastamiseks aurupuhastit.
- Ärge asetage pliidiplaadi pinnale metallesemeid, nagu noad, kahvlid, lusikad ja kaaned, sest need võivad kuumeneda.
- Pärast kasutamist lülitage pliit vastavast nupust välja; ärge lootke anduritele.
TÄHELEPANU! Õli või rasva kasutamisel ei tohi pliiti järelevalveta jätta, need ained võivad tekitada ohtliku olukorra ja põhjustada tulekahju. KEELATUD on kustutada leeke veega. Selle asemel lülitage seade välja ja lämmatage leegid näiteks kaane või tuletekiga.
TÄHELEPANU! Toiduvalmistamise protsess peab toimuma järelevalve all. Lühiajalist toiduvalmistamist tuleb pidevalt jälgida.
- Seade ei ole projekteeritud nii, et seda võiks sisse lülitada eraldiseisva taimeri või kaugjuhtimissüsteemiga.
TÄHELEPANU! Ärge asetage toiduvalmistamise aladele esemeid – tulekahju oht!
- Seade tuleb paigaldada nii, et seda oleks võimalik vooluvõrgust eraldada kontaktivahega (3 mm), mis tagab III kategooria ülekoormuse tingimustes täieliku isolatsiooni.
Täielik isolatsioon ülekoormuse tingimustes.
- Seade ei tohi kokku puutuda ilmastikunähtudega (vihm, päike).
- Seadme ventilatsioon peab vastama tootja juhistele.
- Hoidke pakendeid lastele ja lemmikloomadele kättesaamatus kohas.
- Köögi õhupuhastid ja muud toiduvalmistamisauru eemaldid võivad põlemisgaaside tagasivoolu tõttu takistada gaasi või muid kütuseid põletavate seadmete (ka muudes ruumides) ohutut kasutamist. Need gaasid võivad põhjustada süsinikmonooksiidi mürgitust. Pärast õhupuhasti või muu toiduvalmistamisauru eemaldusseadme paigaldamist laske gaasiseadmeid kontrollida pädeval isikul, kes veendub, et põlemisgaasid ei saaks tagasi suunduda.
2. KASUTAMINE
- Pliidikumm on loodud ainult toiduvalmistamise lõhnade eemaldamiseks kodusel kasutamisel.
- Ärge kasutage seadet kunagi eesmärkidel, mille jaoks see pole mõeldud.
- Frittereid tuleb kasutamise ajal pidevalt jälgida – õli võib liiga kuumaks minnes süttida.
- Ärge kasutage seadet välise taimeri ega kaugjuhtimissüsteemi abil.
- Ülekuumenemise vältimiseks ei tohi seadet kunagi paigaldada dekoratiivse ukse taha.
- Ärge kunagi seadmel seiske, see võib seda kahjustada.
- Ärge toetage kuumi potte ja panne raamile, kuna see võib kahjustada silikoontihendeid.
- Ärge lõigake ega valmistage pinnal toiduaineid ette ning vältige kõvade esemete kukkumist sellele. Ärge lohistage panne ega plaate üle pinna.
3. PUHASTAMINE JA HOOLDUS
- Enne hooldustöid tuleb seade välja lülitada või vooluvõrgust eraldada.

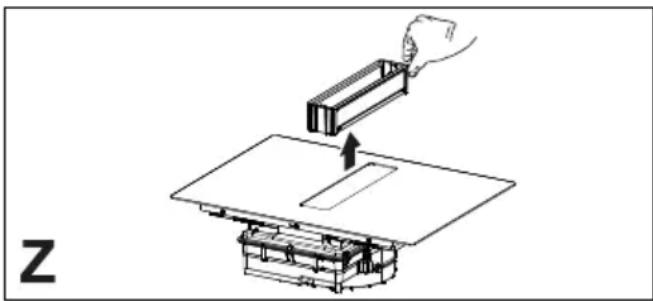

- Rasvafiltreid tuleb puhastada iga 2 kasutuskuu järel, eriti suure kasutuskoormuse korral sagedamini. Neid saab pesta nõudepesumasinas. Ärge peske võresid nõudepesumasinas. (Z).
- Ärge kunagi kasutage abrasiivseid käsnasid, terasvilla, vesinikkloriidhapet ega teisi tooteid, mis võivad pinda kriimustada või rikkuda.
- Pliidi pinnale, funktsionaalsetele või esteetilistele elementidele juhuslikult kukkunud või kogunenud toitu ei tohi süüa.
Seadme puhastamine
- Toidujääkide külge kõrbemise vältimiseks puhastage pliit pärast iga kasutamist. Külge kõrbenud mustuse eemaldamine on palju raskem töö.
- Igapäevase mustuse eemaldamiseks kasutage pehmet lappi või käsna ja sobivat puhastusainet. Järgige tootja soovitusi kasutatavate puhastusainete kohta. Soovitatav on kasutada kaitsvaid puhastusaineid.
- Eemaldage veel kuumalt pliidilt kõrbenud mustus, näiteks üle keenud piim, kasutades klaaskeraamikale sobivat kaabitsat. Järgige tootja soovitusi kasutatavate kaabitsate kohta.
Eemaldage veel kuumalt pliidilt kõrbenud mustus, näiteks üle keenud piim, kasutades klaaskeraamikale sobivat kaabitsat. Järgige tootja soovitusi kasutatavate kaabitsate kohta.
- Eemaldage veel kuumalt pliidilt suhkrut sisaldav toit, näiteks toiduvalmistamise ajal maha loksunud moos, kasutades klaaskeraamikale sobivat kaabitsat. Kui te seda ei tee, võivad jäägid klaaskeraamika pinda kahjustada.
- Eemaldage veel kuumalt pliidilt sulanud plast, kasutades klaaskeraamikale sobivat kaabitsat. Kui te seda ei tee, võivad jäägid klaaskeraamika pinda kahjustada.
- Eemaldage katlakivi, kasutades väikest kogust katlakivi eemaldusvahendi lahust, näiteks äädikat või sidrunimahla, kui pliit on jahtunud. Seejärel puhastage niiske lapiga uuesti.
4. NÕUDED MÖÖBLILE
Paigaldamisel on kohustuslik järgida kasutusriigis kehtivaid seadusi, määrusi, direktiive ja standardeid (elektrisüsteemide ohutuse, komponentide õige taaskasutuse jms kohta).
- Ärge kasutage seadme ja tööpinna vahel silikoontihendit. Pliit on loodud paigaldamiseks köögi tööpinnaga tasaselt 600 mm laiusele või laiemale köögiseadmele.
- Seadme paigaldamisel tuleohtlikele materjalidele tuleb rangelt järgida madalpingeseadmete ja tuleohutusega seotud juhiseid ja määrusi.
- Sisseehitatud seadmete puhul tuleb komponendid (plastmaterjalid ja spoonitud puit) kinnitada kuumuskindlate liimidega (min 100 °C). Sobimatute materjalide ja liimide kasutamine võib põhjustada komponentide deformatsiooni ja lahti tulemist.
- Köögiseadme juures peab olema piisavalt ruumi seadme elektriühenduse võimaldamiseks. Seadme kohale seinale paigaldatud seadmed peavad olema paigaldatud piisava vahemaaga, et jätta mugavalt töötamiseks vajalik ruum.
- Dekoratiivsete lehtpuust piiride kasutamine ümber seadme taha jääva tööpinna on lubatud eeldusel, et minimaalne vahemaa vastab alati paigaldusjoonistel toodud näitajatele.
- Minimaalne vahemaa paigaldatud seadme ja tagumise seina vahel on toodud tasaselt paigaldatud seadme paigaldusjoonisel (150 mm külgseinale, 40 mm tagumisele seinale ja 500 mm kõigile seinale paigaldatud seadmetele selle kohal).
- Vedelike pliidi ääre ja tööpinna vahele tungimise vältimiseks paigaldage lisatud kleeptihend enne paigaldamist ümber kogu pliidi välimise ääre.

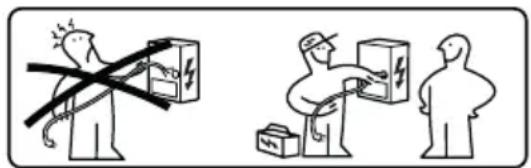

5. ELEKTRIVÕRKU ÜHENDAMINE
TÄHELEPANU! Kõik elektriühendused peab tegema volitatud paigaldaja.
- Järgige ühendusskeemi (asub toote alumisel küljel).
- Sellel seadmel on Y-tüüpi ühendus. Soovitatav on kasutada 5 x 2,5 mm² toitekaablit H05V2V2-F, ühe- ja kahefaasilist ühendust; kaablite minimaalne ristlõige: 2,5 mm². Toitekaabli välisdiameeter: 8 kuni 12 mm.
- Ühendusklemmidele pääseb ligi harukarbi katte eemaldamise teel.
- Kontrollige, et koduse vooluvõrgu omadused (pinge, maksimaalne võimsus ja voolutugevus) ühilduks seadme omadega.
- Ühendage seade nagu paigaldusjuhendis näidatud (vastavalt riiklikele vooluvõrgu pingele kehtivatele viitesstandarditele).
Tähelepanu! Ärge keevitage kaableid!
6. KESKKONDA PUUDUTAVAD ASPEKTID
Kodumasinate utiliseerimine
Tootel või selle pakendil olev sümbol näitab, et toodet ei tohi visata tavaliste olmejäätmete hulka. Toode tuleb lammutada keskuses, mis on spetsialiseerunud elektri- ja elektroonikakomponentide ringlussevõtule. Tagades toote nõuetekohase utiliseerimise, aitate ära hoida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele, mis jäätmete sobimatust käitlemisest tuleneda võivad. Täpsema teabe saamiseks toote taastöötlemise kohta pöörduge kohaliku omavalitsuse, kohaliku jäätmekäitlusteenistuse või kaupluse poole, kust toote ostsite.
Seade vastab direktiivile 2012/19/EL ohtlike ainete elektri- ja elektroonikaseadmetes kasutamise vähendamise ja jäätmekäitluse kohta.
Pakkematerjalide utiliseerimine
Sümboliga 📊 tähistatud materjalid on taaskasutatavad. Visake pakkematerjal taastöötluseks sobivasse kogumiskonteinerisse.
Energiasääst
Toidu valmistamisel on võimalik energiat igapäevaselt säästa, kui järgida järgmisi nõuandeid.
- Vee kuumutamisel olgu vett nii palju, kui seda vaja läheb. • Võimaluse korral katke anum alati kaanega.
- Enne kui kuumutusala sisse lülitate, asetage sellele anum.
- Väiksem anum asetage väiksemale kuumutusalale.
- Paigutage anum täpselt kuumutusala keskele.
- Toitude soojas hoidmiseks või nende sulatamiseks kasutage jääksoojust.

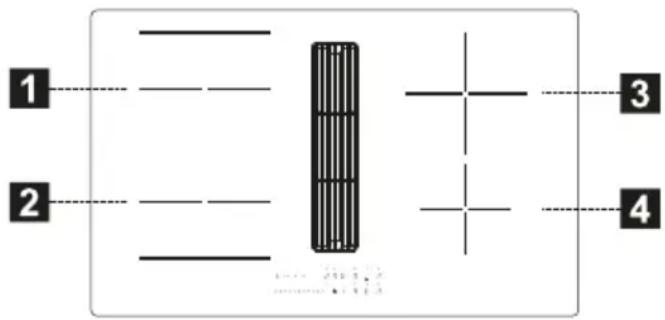

7. TOOTE KIRJELDUS
| 6 | |
| 1 | Üks kuumutusala (210 x 190 mm) 2100 W, 3000 W funktsiooniga Booster |
| 2 | Üks kuumutusala (210 x 190 mm) 2100 W, 3000 W funktsiooniga Booster |
| 3 | Üks kuumutusala (r 200 mm) 2300 W, 3000 W funkt- siooniga Booster |
| 4 | Üks kuumutusala (r 145 mm) 1400 W, 1850 W funkt- siooniga Booster |
| 5 | Juhtpaneel |
| 6 | Tõmbevõre |
| 1 + 2 | Kombineeritav kuumutusala (220 x 395 mm) 3000 W, 3700 W funktsiooniga Booster |
NÄIDIKUD
Panni olemasolu tuvastamine
Iga kuumutusala on varustatud süsteemiga, mis tuvastab poti olemasolu pliidil. Tuvastussüsteem suudab ära tunda magnetiseeritava põhjaga potte, mis sobivad kasutamiseks induktsioonplaatidel.
Kui pann töötamise ajal eemaldatakse või kasutatakse sobimatut panni, ilmub ekraanile sümbol.
Jääksoojuse näit
Jääkkuumuse näidik on ohutusfunktsioon, mis näitab, et kuumutusala pind on endiselt vähemalt 50 °C temperatuuril ning võib seetõttu paljaste kätega puudutamisel põhjustada põletusi. Vastava kuumutusala näidikul kuvatakse sümbol H.

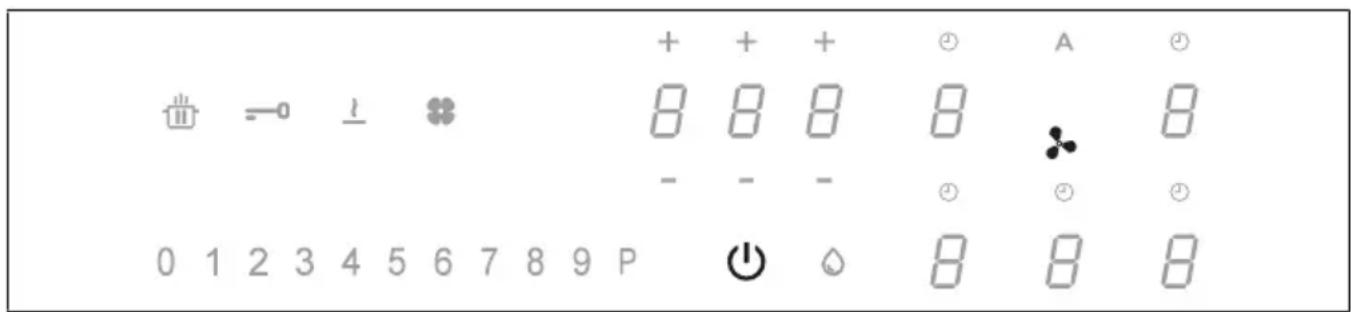

8. JUHTPANEEL
| 12 11 10 9 | |
| 0 1 2 3 4 5 6 7 8 9 P | |
| 13 | |
| 1 | Sees/väljas |
| 2 | Rasvafiltri küllastumise märguanne |
| 3 | Kuumutusala võimsustaseme näidik |
| 4 | Tõmbeseadme võimsustaseme näidik |
| 5 | Tõmbeseadme taimeri juhtimine |
| 6 | Tõmbeseadme juhtala sümbol |
| 7 | Kuumutusala taimeri haldamine |
| 8 | Taimeri haldamise ala |
| 9 | Aktiivsöefiltri küllastumise märguanne |
| 10 | Sulatamisfunktsiooni nupp |
| 11 | Lukustusfunktsiooni nupp |
| 12 | Pausifunktsiooni nupp |
| 13 | Liugklaviatuur |
| A | Automaatfunktsiooni nupp |
Kuumutusalade aktiveerimine käib vajutades nupule. Toimingu kinnitamiseks süttib number põlema eredama valgusega.
Kui pann pannakse ühele neljast kuumutusalast, tuvastab pliidiplaat automaatselt selle olemasolu ja ala aktiveerimisel süttib põlema vastav näidik.
Kui pliidil pole potte ega muid esemeid, pole näha ka numbreid.
Juhtpaneelil on alati valitavad need funktsioonid, mis on nähtavad, kuid põlevad väikese intensiivsusega. Funktsioonide valimiseks puudutage vastavat sümbolit.

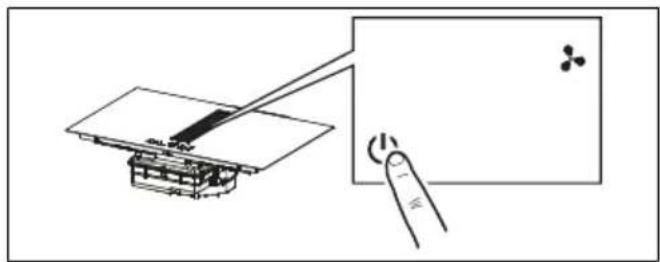

Seadme sisselülitamine
Vajutage ja hoidke sisse/välja nuppu all umbes 2 sekundit pliidi sisse lülitamiseks ja selle funktsioonide aktiveerimiseks.
Sel hetkel on pliit sisse lülitatud, kuid kõik toidukuumtöötlemisvööndid ja õhupuhasti on toiteta. Kui seda ei kasutata, lülitub pliit 20 sekundi järel automaatselt välja.
Tähelepanu! Ohutuse tagamiseks saab pliidi alati sisse/välja nupu abil välja lülitada.
Tähelepanu! Funktsioonid, mida on võimalik valida, on alati need, mis on juhtpaneelil valgustatud/nähtavad, ning need on alati ainukesed, mida saab aktiveerida.
Kuumutusalade, õhupuhasti ja taimeri juhtelemendid saab aktiveerida vastavale numbrile vajutades.
Operatsiooni kinnitamiseks süttib number intensiivsemalt.
9. VÕIMSUSE PIIRAMINE
Kui seade esimest korda vooluvõrku ühendatakse, peab paigaldaja seadistama kuumutusalade võimsuse, arvestades koduse elektrisüsteemi tegelikku võimsust.
Kui see pole vajalik, saab pliidiplaadi kohe sisse lülitada nupust 🏻või järgida allpool kirjeldatud protseduuri, et menüüsse pääseda.
Enne protseduuri sooritamist on soovitatav lugeda läbi kogu lõik.
Ühendage pliidiplaat kodusesse elektrivõrku.
- Kõik numbrid süttivad mõneks sekundiks, seejärel kustuvad ja vilkuma jääb ainult
- Vajutage ja hoidke all nuppu . Kuumutusalade näidikutele ilmub 5.
- Hoidke all nuppu je vajutage vas- tupäeva läbi kuumutusalade numb- rid.
Vasak tagumine väli on tähistatud sümboliga ja numbriga, mis näitab menüü tüüpi. Vasakpoolne eesmine näidik kuvab arvu, mis söltub valikus näidatud parameetritest.
Valige number nupuga C ja vajutage võimsuse ribal "8".
Valige vasak eesmine number ja seejärel õige seadistus.
Tehnilised andmed leiab järgmisest tabelist.
| Väärtus võim- suse ribal | kW | Märkused |
| 0 | 7,4 | Standardne algseadistus |
| 1 | 4,5 | |
| 2 | 3,5 | |
| 3 | 2,8 |
Kui õige väärtus on sisestatud, kinnitage see, vajutades ja hoides all nuppu.
10. KUUMUTUSALADE FUNKTSIOONID
| Laste turvaseade | See funktsioon hoiab ära seadme juhusliku kasutamise | |
| Aktiveerimine: kui pliidil on pott, hoidke vastavat numbrit all 3 sekundit. Kui pliidiplaadil pole potti, vajutage ja hoidke 3 sekundit all vasakul küljel asuva punkti kõrval ühte viiest numbrist (pole nähtav). Vabastage nupp ja libistage sõrmega võimsuse ribal 0-st 9-ni, kuvatakse toimingute järjekorda. Kõik numbrid kuvavad järgmist: Kirjeldatud toimingud tuleb lõpule viia 10 sekundi jooksul. | ||
| Inaktiveerimiseks: hoidke 3 sekundit all ühte viiest kuumutusala nupust. Vabastage nupp ja libistage sõrmega võimsuse ribal 9-st 0-ni, kuvatakse toimingute järjekorda. Kirjeldatud toimingud tuleb lõpule viia 10 sekundi jooksul. | ||
| Lukustamine | Kasutamise ajal saab pliidiplaadi funktsioonid lukustada, näiteks pliidiplaadi puhastamiseks. Funkt-sioon jääb aktiivseks ka siis, kui pliidiplaat välja lülitada ja uuesti sisse lülitada. Elektrikatkestuse korral lülitub funktsioon välja. | |
| Aktiveerimiseks: hoidke nuppu -all 0 sekund. | ||
| Inaktiveerimiseks: vajutage nuppu -0 | ||
| Funktsioon Boost | Igale keedualale saab seadistada kuni 5 minutiks täiendava võimsustaseme. | |
| Aktiveerimine: valige üks neljast kuumutusalast ja seejärel võimsuse ribal väärtus “P”. Kuvatakse P. | ||
| Inaktiveerimiseks: valige võimsuse ribal mõni muu võimalikest väärtustest. | ||
| Kuumutusalade taimer | Taimer võimaldab teatud aja möödudes konkreetse kuumutusala välja lülitada. Kuumutusalasid saab seadistada eraldi, kuna igal alal on oma taimer. | |
Aktiveerimine. Kui kuumutusala on töös, vajutage, et pääseda ligi selle ala taimeri nuppudele. Kolm numbrit kavatakse kujul “0 0 0”. Taimeri loenduri seadistamiseks vajutage nuppu “+” või “-”.  Tunnid - kümnendikud - minutidSeadistatud aja kinnitamiseks ärge puudutage 10 sekundi jooksul ühtegi nuppu.Mahaloenduse lõppedes lähtestatakse numbrid ja antakse helisignaal. Funktsiooni saab peatada suvalisele klahvile vajutades.Kui taimer on aktiivne mitmel kuumutusalal, näitavad kolm numbrit alati taimerit, mis on ajaloendu-se lõpule kõige lähemal. | ||
| Inaktiveerimine. Kui kuumutusala on töös, vajutage, et pääseda ligi selle ala taimeri nuppudele. Seadistage kolm numbrit kujule “0 0 0”, kasutades klahve “+” või “-”, või vajutage sisse-/väljalülitamise nuppu. | ||
| Taimer (üldine) | Alarmiga taimer üldkasutuseks. | |
Aktiveerimine: lülitage pliidiplaat sisse, kontrollides, et sellel poleks potte ning et ükski kuumutusala poleks aktiivne.Taimeri haldamise kolm numbrikohta on kujul “- - -”.Taimerimenüü avamiseks vajutage numbrit, kuvatakse “0 0 0”.Taimeri loenduri seadistamiseks vajutage nuppu “+” või “-”. Tunnid - kümnendikud - minutidSeadistatud aja kinnitamiseks ärge puudutage 10 sekundi jooksul ühtegi nuppu.Mahaloenduse lõppedes lähtestatakse numbrid ja antakse helisignaal. Funktsiooni saab peatada suvalisele klahvile vajutades.Loenduri väärtuse muutmiseks korrake ülaltoodud toiminguid. | ||
| Inaktiveerimine: lülitage pliidiplaat sisse, kontrollides, et sellel poleks potte ning et ükski kuumutusala poleks aktiivne.Taimerimenüü avamiseks vajutage numbrit ja seadistage ekraanile “0 0 0”, kasutades nuppe “+” või “-” või vajutades sisse-/väljalülitamise nuppu. | ||
| Sulatamisfunktsioon | Aktiveerimine: valige üks neljast kuumutusalast ja vajutage nuppu Valitud alal kuvatakse | |
| Inaktiveerimiseks: vajutage või . | ||
| Kuumutamise funkt-sioon | Seda funktsiooni kasutatakse poti maksimaalseks kuumutamiseks enne soovitud võimsustaseme-ga jätkamist. Ajavahemik, mille jooksul kuumutusala hoitakse maksimaalsel võimsusel, sõltub lõplikust seadistatud küpsetustasemest. Andmed leiab järgmisest tabelist. | |
| Võimsustase Taimer (sekundid) | ||
| 1 | 48 | |
| 2 144 | ||
| 3 230 | ||
| 4 312 | ||
| 5 408 | ||
| 6 120 | ||
| 7 168 | ||
| 8 216 | ||
| 9 Pole saadaval | ||
| P Pole saadaval | ||
| Aktiveerimine: kui pliidil on pann ja kuumutusala on valitud, vajutage ja hoidke võimsuse ribal all va-litud väärtust (vahemikus 1 kuni 8) 3 sekundit. Vastava kuumutusala ekraanil kuvatakse “A”.Küpsetusastet on võimalik suurendada, kuid selle vähendamine inaktiveerib funktsiooni.Selle saab ka inaktiveerida, kui vajutada ja hoida 3 sekundit all vastava kuumutusala nuppu. | ||
| Pausifunktsioon | See funktsioon võimaldab kõik pliidiplaadi aktiivsed funktsioonid peatada taaskäivitada, vähenda-des kuumutusalade võimsust ja lähtestades kõik funktsioonid. Kui pausifunktsiooni ei inaktiveerita 10 minuti jooksul, lülitub pliidiplaat automaatselt välja. | |
| Aktiveerimine. Kui pliidil on pann ja kuumutusala on valitud, vajutage ja hoidke pausifunktsiooni nuppu vähemalt 1 sekundi. Kõigi näidikutel kuvatakse . | ||
| Inaktiveerimiseks: hoidke 1 sekund all nuppu ,uni see hakkab vilkuma. Vajutage 10 sekundi jooksul mis tahes muud nuppu. Funktsioon on inaktiveeritud ja pliidiplaat jätkab tööd eelmiste sea-distustega. | ||
| Taastamisfunktsioon | Seda funktsiooni kasutatakse pliidit töörežiimide taastamiseks kogemata väljalülitamise või ootama-tu voolukatkestuse korral. | |
| Kui pliid lülitub välja ja lülitate selle sisse 6 sekundij jooksul, vajutades nuppu ,vilgub nupp6 sekundit. Eelnevalt seadistatud funktsioonide taastamiseks vajutage nuppu . dimingu kinnitamisest annab märku helisignaal. | ||
| Kombineeritud režiim(nn sillafunktsioon) | See funktsioon võimaldab ühendada kaks kuumutusala, et kasutada ja reguleerida neid ühe ja suu-rema alana. Nii saab kasutada laiema alusega nõusid.Selle funktsiooni jaoks saab valida ainult vasakul asuvaid kuumutusalasid. | |
| Aktiveerimiseks/inaktiveerimiseks: et valida kaks ühendatavat ala, vajutage korraga vasakpoolsete kuumutusalade nuppe, kuni ilmub sümbol ,mis näitab, et funktsioon on aktiveeritud. Teist näidi-kut kasutatakse võimsustaseme määramiseks. | ||
| Automaatfunktsioon“A” | Standardseadistuseks sisse lülitatud pliid/ õhupuhasti korral on õhupuhasti käivitumine automaats-ses režiimis eredalt põleva valgusdioodiga “A”. Ohupuhasti alustab tööd, kui toidukuumtöötlemis-vööndite võimsus on suurem kui “1”.See inaktiveeritakse, vajutades valgusdioodi “A”, mis muudab kinnituseks intensiivsuse eredalt hä-marale. Samuti saab selle inaktiveerida, vajutades võimsuse ribal väärtust üle „1“, mida kinnitab valdusdioodi “A” intensiivsuse muutumine eredalt hämarale.See taasaktiveeritakse vajutades valgusdioodile “A”, mis muutub eredalt põlevaks. | |
11. TOITUDE TABEL
| Võimsustase | Toidu valmistamise meetod Kasutatakse | |
| 1 | Sulatamine, ōrn soojendamine | Või, šokolaad, želatiin, kastmed |
| 2 | Sulatamine, ōrn soojendamine | Või, šokolaad, želatiin, kastmed |
| 3 | Kuumutamine kindla temperatuurini | Riis |
| 4 | Pikaajaline keetmine, tihendamine, hautamine | Köögiviljad, kartulid, kastmed, puuviljad, kala |
| 5 | Pikaajaline keetmine, tihendamine, hautamine | Köögiviljad, kartulid, kastmed, puuviljad, kala |
| 6 | Pikaajaline toidu valmistamine, moorimine | Makaronid, supid, mooritud liha |
| 7 | Kerge praadimine | (Kartuli)pannkoogid, omletid, paneeritud ja praetud toi-dud, vorst |
| 8 | Praadimine, frittimine | Liha, kartulikrõpsud |
| 9 | Kiire praadimine kõrgel temperatuuril Praelõigud | |
| P | Kiire kuumutamine Vee keetmine |
12. TÕMBESEADME FUNKTSIOONID
| Kuumutusalade, ōhupuhasti ja taimeri juhtelemendid saab aktiveerida vastavale numbrile vajutades. | |
| “9” | Vajutage võimsuse ribal “9” kiiruse INTENSIIIVNE 1 määramiseks. See seadistus on seatud töötama 10 minuti jooksul. Pärast selle aja möödumist põördub süsteem automaatselt tagasi eelnevalt seadistatud kiirusele. See inaktiveeritakse erineva kiiruse valimise teel. |
| “P” | Vajutage võimsuse ribal kaks korda “9” kiiruse INTENSIIIVNE 2 määramiseks. See seadistus on seatud töötama 5 minuti jooksul. Pärast selle aja möödumist põördub süsteem automaatselt tagasi eelnevalt seadistatud kiirusele. See inaktiveeritakse erineva kiiruse valimise teel. |
| Funkt-sioonViivi-tus | See funktsioon on saadaval ainult deaktiveeritud automaatse režiimi korral. Automaatrežiimi inaktiveerimiseks vajutage nupule “A”.Vajutage ōhupuhasti numbrit ja määrake võimsuse ribal number.Vajutage taimeri haldamise nuppu, mis kuvas „CL“, kuid muutub nüüd mahaloenduseks. See on eelseadistatud 15 minutile. |
| Taimeri sümbolPärast ōhupuhasti nupu valimist vajutage ma-haloenduse määramiseks taimeri haldamise numbrit. | |
| Rasvafiltri hoolduse sümbolRasvafiltri puhastamise signaali kuvab valgusdiood ja see on alati lubatud.Filtri lähtestamine ja reaktiveeriminePärast filtri hoolduse teostamist:vajutage ja hoidke seda 5 sekundit. - Rasvafiltri LED kustub ja mahaloendust alustatakse uuesti. | |
| Aktiivsõefiltri hoolduse sümbolÕhupuhasti on vaikimisi seadistatud väljatõmbe režiimile. Ilma aktiivsete koormusteta vajutage ōhupuhasti lubamiseks ōhupuhasti juhtelementide numbrit. Vajutage ja hoidke numbrit 5 sekundi jooksul uuesti, et:Aktiveerida aktiivsõefilter:Aktiivsõefiltri (lõhnafiltri) sümbol süttib 1 sekundiks.Aktiivsõefiltri inaktiveerimineAktiivsõefiltri (lõhnafiltri) sümbol vilgub kaks korda. Pärast aktiveerimist süttib ikoon näitamaks, et aktiivsõefilter (lõhnafilter) vajab hoolduse teostamist.Aktiivsõefiltri lähtestamine ja reaktiveeriminePärast filtri hoolduse teostamist:vajutage ja hoidke seda 5 sekundit. - Lõhnafiltri val-gusdiood kustub ja mahaloendust alustatakse uuesti. | |
13. VÕIMSUSE REGULEERIMINE
Sellel tootel on elektroonilise juhtimisega toite haldamise funktsioon.
See funktsioon kontrollib maksimaalse võimsuse 3700 W edastamist kombineeritud kuumutusalade vahel (vasak ja parem pool), optimeerides võimsuse jaotust ja vältides süsteemi ülekoormust.
Selleks jälgitakse pidevalt koguvõimsust ning vajadusel vähendatakse seda. Kui kogu vajaliku võimsuse edastamine pole võimalik, vähendab juhtelement teise toidukuumtöötlemisvööndi võimsust eelnevalt seadistatud väärtuseni, et see oleks vastava võimsuskõvera alla jääval tasemel. See tagab, et voolutugevuse absorbeerimist 16 A ei ületata.
Sel juhul tuvastab generaator viimase kasutajaliidese poolt saadetud kõrgeima prioriteediga käsu ning vajadusel vähendab teise toidukuumtöötlemisvööndi jaoks eelnevalt aktiveeritud seadistusi.
Toite haldamise funktsioon aktiveeritakse esmakordselt toidukuumtöötlemisvööndil panni olemasolu tuvastamisel. Näide:
Kui kuumutusala 1 jaoks on valitud täiendav võimsustase (Boost) (P), ei saa kuumutusala 2 samaaegselt ületada võimsustaset 9 ja seda piiratakse automaatselt.
14. JUHISED POTTIDE KASUTAMISEL
Milliseid potte kasutada
Kasutage ainult induktsioonplaatidel kasutamiseks sobivaid ferromagnetilise põhjaga potte:
- malm
- emailitud teras
- süsinikteras • roostevaba teras (ka mittetäielik)
- ferromagnetilise kattega alumiinium või ferromagnetilise plaadiga põhi. Panni sobivuse kindlakstegemiseks kontrollige, kas nõul (tavaliselt selle põhjal) on sümbol. Samuti võite panna magneti poti põhja lähedale. Kui see jääb kinni, tähendab see, et panni saab kasutada induktsioonpliidil.
Optimaalse töhususe tagamiseks kasutage alati tasase põhjaga potte, mis jaotavad soojust ühtlaselt. Põhi, mis pole täiesti tasane, võib mõjutada elektri ja soojuse juhtimist.
Kuidas potte kasutada
Poti/panni minimaalne läbimõõt erinevate kuumutusalade korral.
Pliidi nõuetekohase toimimise tagamiseks peab pann katma ühe või mitu pliidipinnal näidatud võrdluspunkti ja selle läbimõõt peab olema sobiv.
Kasutage alati kuumutusala, mis sobib kõige paremini panni põhja läbimõõduga.
| Kuumutusalad P | oti põhja läbimõõt | |
| Min ∅ (soovitatav) | Max ∅ (soovitatav) | |
| Vasak kombineeri-tud | 190 mm | 230 mm |
| Vasakpoolne üksik | 110 mm | 190 mm |
| Üksik ees paremal | 110 mm | 145 mm |
| Üksik taga paremal | 110 mm | 200 mm |
Tühjad või õhukese põhjaga potid/pannid
Ärge kasutage pliidil tühje ega õhukese põhjaga potte/panne, kuna see ei võimalda temperatuuri kontrollida ega kuumutusala automaatselt välja lülitada, kui temperatuur on liiga kõrge – see omakorda võib kahjustada potti või pliidi pinda.
Kui see siiski juhtub, ärge puudutage midagi ja oodake, kuni kõik komponendid jahtuvad.
Kui ilmub veateade, otsige teavet jaotisest "Probleemide lahendused".
Tavapärane töömüra pliidis
Induktsioonitehnoloogia põhineb elektromagnetväljade loomisel. Need elektromagnetväljad loovad soojust otse panni põhjas. Potid ja pannid võivad nende tootmismeetodist olenevalt tekitada erinevaid helisid või vibratsioone.
Neid müra tüüpe saab kirjeldada järgmiselt:
Kerge sumin (nagu trafo tekitatav müra)
Seda müra tekitatakse toidu valmistamisel kõrge kuumustasemega ning selle määrab pliidilt pannidele üle kantava energia hulk. Heli kaob või muutub vaiksemaks, kui kuumust vähendatakse.
Kerge vilin
Seda müra tekitatakse tühja poti või panni puhul ja see lõpeb kohe, kui see täidetakse vee või toiduga.
Krabisemine
See müra esineb hulga erinevate materjalide kihtidest valmistatud pannide puhul ning seda põhjustab pindade vibratsioon erinevate materjalide kohtumiskohas. Müra tuleb pannidelt ning võib erineda sõltuvalt toidu kogusest ja kasutatavast toidu valmistamise meetodist.
Vali vilin
See müra esineb erinevate materjalide kihtidest valmistatud pannide puhul ning samuti kui neid kasutatakse maksimaalsel tasemel ja kahel toidukuumtöötlemisvööndil. Müra peatub või väheneb kuumustaseme vähendamisel.
Ventilaatori müra
Elektroonikasüsteemi korraliku töö tagamiseks tuleb reguleerida pliidi temperatuuri. Selleks on pliit varustatud jahutusventilaatoriga, mis aktiveeritakse elektroonikasüsteemi temperatuuri vähendamiseks ja reguleerimiseks. Ventilaator võib ka pärast seadme väljalülitamist töötada, kui plaadi tuvastatud temperatuur on pärast väljalülitamist liiga kõrge.
Rütmilised helid nagu kella tiksumine
See müra esineb ainult vähemalt kolme toidukuumtöötlemisvööndi kasutamisel ning kaob või väheneb neist mõne välja lülitamisel.
Kirjeldatud mürad on induktsioonitehnoloogia tavapärane omadus ning neid ei loeta defektideks.
- PROBLEEMIDE LAHENDUSED
| Veakood Kirjel | Idus Vea võimalik põhjus | Lahendus | |
| “Helisignaal käivita-misel. Uhtegi vea-koodi ei kuvata” | Õhupuhasti juhtimine ei tööta | LIN kaabel kahjustatud või õhupu-hasti elektroonikaplaadiga halvasti ühendatud | Kontrollige ühendust / asendage LIN kaabel |
| ER03 | Pliidiplaat lülitub välja 10 sekundi pärast. | Tuvastati nuppude pidev aktiveerimi-ne.Juhtpaneelil on vesi või pott/pann. | Eemaldage vesi või pott/pann keraa-miliselt pinnalt ja juhtpaneelilt. |
| ER21 | Pliit lülitub välja. Elektrooni | iste komponentide sise-temperatuur on liiga kõrge. | Laske pliidiplaadil jahtuda.Kontrollige, kas pliidil on piisav venti-latsioon.Kui viga ei kao, võtke ühendust müü-gijärgse teenindusega. |
| E2 | Vastav kuumutusala lüli-tub välja. | Pott on tühi või sobimatu.Panni või keraamilise pinna tempe-ratuur on liiga kõrge.Elektrooniliste komponentide tempe-ratuur on liiga kõrge. | Laske pliidiplaadil jahtuda.Kasutage sobivat potti.Ärge soojendage tühje panne. |
| E3 | Vastav kuumutusala lüli-tub välja. | Sobimatu pott.Pott kaotab oma magnetilised oma-dused ja võib induktsioonpliiti kah-justada. | Kasutage sobivat potti.Veateade kaob automaatselt 8 se-kundi pärast ja kuumutusala saab uuesti kasutada.Edasiste vigade korral on vaja pott välja vahetada.Kui viga ei kao, võtke ühendust müü-gijärgse teenindusega. |
| E6 | Kuumutusala ei lülitu sis-se. | Toiteallika pinge ja/või sagedus pole nõutavas vahemikus. | Kontrollige võrgu pinget ja/või sage-dust.Vajadusel põörduge müügijärgse teeninduse poole. |
| E8 | Kuumutusalad lülituvad välja. | Ventilaatori rike.Tolm või kiud on ventilaatori blokee-rinud. | Puhastage ventilaator ja eemaldage kõik võõrkehad.Kui viga ei kao, võtke ühendust müü-gijärgse teenindusega. |
| E4-E5-E7-E9-ER20-ER22-ER31-ER36-ER47-EA-EH | Katkestage pliid iühendus toiteallikaga.Oodake mõni sekund ja seejärel ühendage pliit uuesti toiteallikaga.Kui probleem püsib, põörduge teeninduskeskusesse ja teavitage ekraanil kuvatav tõrkekood. | ||
16. HOOLDUS – REMONT JA VASTAVUS
- Veenduge, et elektriliste komponentide remonti teostaks ainult tootja või hooldustehnikud.
- Veenduge, et kahjustatud kaableid asendaks ainult tootja või hooldustehnikud.
Hooldusosakonnaga ühendust võttes esitage palun järgmine teave:
- Rikke tüüp
- Seadme mudel (art/kood)
- Seerianumber (SN)
Selle teabe leiate identifitseerimisplaadilt. Identifitseerimisplaat on kinnitatud seadme põhjale.
Andmed tootel vastavalt määrusele 66/2014
Standardid:
EN/IEC 60350-2
EN/IEC 50564
See seade on projekteeritud, valmistatud ja seda turustatakse vastavalt EMÜ direktiividele.
17. TEHNILISED ANDMED
Toote identifitseerimine
Tüüp: 4300
Palun vaadake seadme põhjale kinnitatud identifitseerimisplaati.
Tootja teeb toodetes pidevaid parandusi. Seetõttu võivad käesolevate kasutusjuhiste tekst ja illustratsioonid hoiatuseta muutuda.
Lisateavet tehniliste andmete kohta leiate veebisaidilt www.faberspa.com
| 1, 2 paindlik kuumutusala 1 + 2 ühendatatavad (sild)3, 4 paindlik kuumutusala | ||
| Parameeter Väärtus Mõõtmed(mm) | ||
| Toidukuumtöötle-misvöönd 4 | 1400 W; Power Boost: R 1850 W | |
| Paindlik toidukuum-töötlemisvöönd 1+2 | 3000 W; Power Boost: 210 x 390 3700 W | |
| Parameeter Väärtus Mõõtmed (mm) | ||
| Seadme kaal 21 kg | ||
| Toidukuumtöötle-misvööndite arv | 4 | |
| Soojusallikas | induktsioon | |
| MUDEL GALILEO LINEAR A830 | |
| Maksimaalne koguvõimsus (pliit + õhupuhasti) | 7,62 kW (põhiseade) |
| Maksimaalne koguvõimsus (pliit + õhupuhasti) | 4,72 kW |
| Maksimaalne koguvõimsus (pliit + õhupuhasti) | 3,72 kW |
| Maksimaalne koguvõimsus (pliit + õhupuhasti) | 3,02 kW |
| 1, 2 paindlik kuumutusala 1 + 2 ühendatatavad (sild)3, 4 paindlik kuumutusala | ||
| Parameeter | Väärtus Möötmed | (mm) |
| Töömöötmed – 830 × | 520 (L x P) | |
| Toitepinge/sagedus 2 | 20–240 V, 50 Hz;220 V, 60 Hz 2N~380–415 V, 50 Hz;2N~ 380 V, 60 Hz | |
| Elektrilised ja soojenduselemendi andmed | ||
| Toidukuumtöötle-misvöönd 1, 2 | 2100 W; Power Boost: 210 x 1903000 W | |
| Toidukuumtöötle-misvöönd 3 | 2300 W; Power Boost: R 2003000 W | |
1. OHUTUSINFO
- KASUTAMINE
- PUHASTAMINE JA HOOLDUS
- SEADME PUHASTAMINE
- NÕUDED MÖÖBLILE
- ELEKTRIVÕRKU ÜHENDAMINE
- KESKKONDA PUUDUTAVAD ASPEKTID
- KODUMASINATE UTILISEERIMINE
- PAKKEMATERJALIDE UTILISEERIMINE
- ENERGIASÄÄST
- TOOTE KIRJELDUS
- NÄIDIKUD
- PANNI OLEMASOLU TUVASTAMINE
- JÄÄKSOOJUSE NÄIT
- JUHTPANEEL
- SEADME SISSELÜLITAMINE
- VÕIMSUSE PIIRAMINE
- KUUMUTUSALADE FUNKTSIOONID
- TOITUDE TABEL
- TÕMBESEADME FUNKTSIOONID
- VÕIMSUSE REGULEERIMINE
- JUHISED POTTIDE KASUTAMISEL
- MILLISEID POTTE KASUTADA
- KUIDAS POTTE KASUTADA
- TÜHJAD VÕI ÕHUKESE PÕHJAGA POTID/PANNID
- TAVAPÄRANE TÖÖMÜRA PLIIDIS
- KERGE SUMIN (NAGU TRAFO TEKITATAV MÜRA)
- KERGE VILIN
- KRABISEMINE
- VALI VILIN
- VENTILAATORI MÜRA
- RÜTMILISED HELID NAGU KELLA TIKSUMINE
- HOOLDUS – REMONT JA VASTAVUS
- TEHNILISED ANDMED
- OHUTUSINFO
Kaubamärk : FABER
Mudel : Galileo Linear A830
Kategooria : Pliidiplaat
