MODE D'EMPLOI WHF96AMX - WHG96AMX - WHF66AMX WHIRLPOOL

Εγχειρίδιο χρήσης και συντήρησης

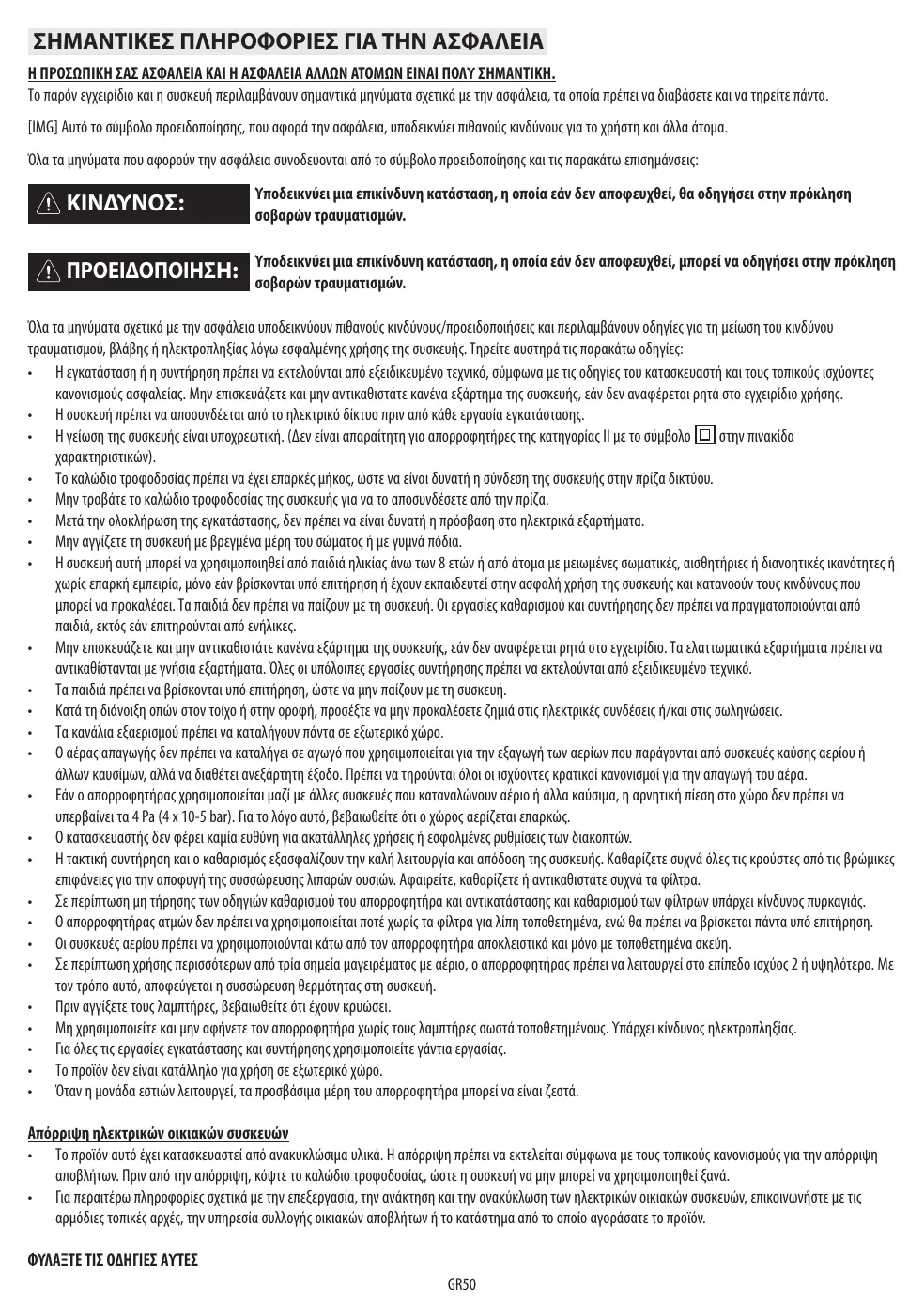

ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Η ΠΡΟΣΩΠΙΚΗ ΣΑΣ ΑΣΦΑΛΕΙΑ ΚΑΙ Η ΑΣΦΑΛΕΙΑ ΑΛΛΩΝ ΑΤΟΜΩΝ ΕΙΝΑΙ ΠΟΛΥ ΣΗΜΑΝΤΙΚΗ. Το παρόν εγχειρίδιο και η συσκευή περιλαμβάνουν σημαντικά μηνύματα σχετικά με την ασφάλεια, τα οποία πρέπει να διαβάσετε και να τηρείτε πάντα. [IMG] Αυτό το σύμβολο προειδοποίησης, που αφορά την ασφάλεια, υποδεικνύει πιθανούς κινδύνους για το χρήστη και άλλα άτομα. Όλα τα μηνύματα που αφορούν την ασφάλεια συνοδεύονται από το σύμβολο προειδοποίησης και τις παρακάτω επισημάνσεις:

Υποδεικνύει μια επικίνδυνη κατάσταση, η οποία εάν δεν αποφευχθεί, θα οδηγήσει στην πρόκληση σοβαρών τραυματισμών.

Υποδεικνύει μια επικίνδυνη κατάσταση, η οποία εάν δεν αποφευχθεί, μπορεί να οδηγήσει στην πρόκληση σοβαρών τραυματισμών.

Όλα τα μηνύματα σχετικά με την ασφάλεια υποδεικνύουν πιθανούς κινδύνους/προειδοποιήσεις και περιλαμβάνουν οδηγίες για τη μείωση του κινδύνου τραυματισμού, βλάβης ή ηλεκτροπληξίας λόγω εσφαλμένης χρήσης της συσκευής. Τηρείτε αυστηρά τις παρακάτω οδηγίες: • Η εγκατάσταση ή η συντήρηση πρέπει να εκτελούνται από εξειδικευμένο τεχνικό, σύμφωνα με τις οδηγίες του κατασκευαστή και τους τοπικούς ισχύοντες κανονισμούς ασφαλείας. Μην επισκευάζετε και μην αντικαθιστάτε κανένα εξάρτημα της συσκευής, εάν δεν αναφέρεται ρητά στο εγχειρίδιο χρήσης. • Η συσκευή πρέπει να αποσυνδέεται από το ηλεκτρικό δίκτυο πριν από κάθε εργασία εγκατάστασης. • Η γείωση της συσκευής είναι υποχρεωτική. (Δεν είναι απαραίτητη για απορροφητήρες της κατηγορίας II με το σύμβολο στην πινακίδα χαρακτηριστικών). • Το καλώδιο τροφοδοσίας πρέπει να έχει επαρκές μήκος, ώστε να είναι δυνατή η σύνδεση της συσκευής στην πρίζα δικτύου. • Μην τραβάτε το καλώδιο τροφοδοσίας της συσκευής για να το αποσυνδέσετε από την πρίζα. • Μετά την ολοκλήρωση της εγκατάστασης, δεν πρέπει να είναι δυνατή η πρόσβαση στα ηλεκτρικά εξαρτήματα. • Μην αγγίζετε τη συσκευή με βρεγμένα μέρη του σώματος ή με γυμνά πόδια. • Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας άνω των 8 ετών ή από άτομα με μειωμένες σωματικές, αισθητήριες ή διανοητικές ικανότητες ή χωρίς επαρκή εμπειρία, μόνο εάν βρίσκονται υπό επιτήρηση ή έχουν εκπαιδευτεί στην ασφαλή χρήση της συσκευής και κατανοούν τους κινδύνους που μπορεί να προκαλέσει. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Οι εργασίες καθαρισμού και συντήρησης δεν πρέπει να πραγματοποιούνται από παιδιά, εκτός εάν επιτηρούνται από ενήλικες. • Μην επισκευάζετε και μην αντικαθιστάτε κανένα εξάρτημα της συσκευής, εάν δεν αναφέρεται ρητά στο εγχειρίδιο. Τα ελαττωματικά εξαρτήματα πρέπει να αντικαθίστανται με γνήσια εξαρτήματα. Όλες οι υπόλοιπες εργασίες συντήρησης πρέπει να εκτελούνται από εξειδικευμένο τεχνικό. • Τα παιδιά πρέπει να βρίσκονται υπό επιτήρηση, ώστε να μην παίζουν με τη συσκευή. • Κατά τη διάνοιξη οπών στον τοίχο ή στην οροφή, προσέξτε να μην προκαλέσετε ζημιά στις ηλεκτρικές συνδέσεις ή/και στις σωληνώσεις. • Τα κανάλια εξαερισμού πρέπει να καταλήγουν πάντα σε εξωτερικό χώρο. • Ο αέρας απαγωγής δεν πρέπει να καταλήγει σε αγωγό που χρησιμοποιείται για την εξαγωγή των αερίων που παράγονται από συσκευές καύσης αερίου ή άλλων καυσίμων, αλλά να διαθέτει ανεξάρτητη έξοδο. Πρέπει να τηρούνται όλοι οι ισχύοντες κρατικοί κανονισμοί για την απαγωγή του αέρα. • Εάν ο απορροφητήρας χρησιμοποιείται μαζί με άλλες συσκευές που καταναλώνουν αέριο ή άλλα καύσιμα, η αρνητική πίεση στο χώρο δεν πρέπει να υπερβαίνει τα 4 Pa (4 x 10-5 bar). Για το λόγο αυτό, βεβαιωθείτε ότι ο χώρος αερίζεται επαρκώς. • Ο κατασκευαστής δεν φέρει καμία ευθύνη για ακατάλληλες χρήσεις ή εσφαλμένες ρυθμίσεις των διακοπτών. • Η τακτική συντήρηση και ο καθαρισμός εξασφαλίζουν την καλή λειτουργία και απόδοση της συσκευής. Καθαρίζετε συχνά όλες τις κρούστες από τις βρώμικες επιφάνειες για την αποφυγή της συσσώρευσης λιπαρών ουσιών. Αφαιρείτε, καθαρίζετε ή αντικαθιστάτε συχνά τα φίλτρα. • Σε περίπτωση μη τήρησης των οδηγιών καθαρισμού του απορροφητήρα και αντικατάστασης και καθαρισμού των φίλτρων υπάρχει κίνδυνος πυρκαγιάς. • Ο απορροφητήρας ατμών δεν πρέπει να χρησιμοποιείται ποτέ χωρίς τα φίλτρα για λίπη τοποθετημένα, ενώ θα πρέπει να βρίσκεται πάντα υπό επιτήρηση. • Οι συσκευές αερίου πρέπει να χρησιμοποιούνται κάτω από τον απορροφητήρα αποκλειστικά και μόνο με τοποθετημένα σκεύη. • Σε περίπτωση χρήσης περισσότερων από τρία σημεία μαγειρέματος με αέριο, ο απορροφητήρας πρέπει να λειτουργεί στο επίπεδο ισχύος 2 ή υψηλότερο. Με τον τρόπο αυτό, αποφεύγεται η συσσώρευση θερμότητας στη συσκευή. • Πριν αγγίξετε τους λαμπτήρες, βεβαιωθείτε ότι έχουν κρυώσει. • Μη χρησιμοποιείτε και μην αφήνετε τον απορροφητήρα χωρίς τους λαμπτήρες σωστά τοποθετημένους. Υπάρχει κίνδυνος ηλεκτροπληξίας. • Για όλες τις εργασίες εγκατάστασης και συντήρησης χρησιμοποιείτε γάντια εργασίας. • Το προϊόν δεν είναι κατάλληλο για χρήση σε εξωτερικό χώρο. • Όταν η μονάδα εστιών λειτουργεί, τα προσβάσιμα μέρη του απορροφητήρα μπορεί να είναι ζεστά. Απόρριψη ηλεκτρικών οικιακών συσκευών • Το προϊόν αυτό έχει κατασκευαστεί από ανακυκλώσιμα υλικά. Η απόρριψη πρέπει να εκτελείται σύμφωνα με τους τοπικούς κανονισμούς για την απόρριψη αποβλήτων. Πριν από την απόρριψη, κόψτε το καλώδιο τροφοδοσίας, ώστε η συσκευή να μην μπορεί να χρησιμοποιηθεί ξανά. • Για περαιτέρω πληροφορίες σχετικά με την επεξεργασία, την ανάκτηση και την ανακύκλωση των ηλεκτρικών οικιακών συσκευών, επικοινωνήστε με τις αρμόδιες τοπικές αρχές, την υπηρεσία συλλογής οικιακών αποβλήτων ή το κατάστημα από το οποίο αγοράσατε το προϊόν. ΦΥΛΑΞΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΑΥΤΕΣ GR50

ΕΓΚΑΤΑΣΤΑΣΗ Μετά την αποσυσκευασία της συσκευής, βεβαιωθείτε ότι δεν έχει υποστεί ζημιά κατά τη μεταφορά. Σε περίπτωση προβλημάτων, επικοινωνήστε με τον αντιπρόσωπο ή με το τμήμα τεχνικής υποστήριξης πελατών. Για να αποφευχθούν τυχόν ζημιές, συνιστάται να αφαιρείτε τη συσκευή από τη βάση φελιζόλ μόνο λίγο πριν από την εγκατάσταση. ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ

Η συσκευή αυτή είναι βαριά. Η ανύψωση και η εγκατάσταση του απορροφητήρα πρέπει να γίνεται από δύο ή περισσότερα άτομα.

Η ελάχιστη απόσταση ανάμεσα στην επιφάνεια στήριξης των σκευών στη μονάδα εστιών και τη βάση του απορροφητήρα δεν πρέπει να είναι μικρότερη από 50 cm για ηλεκτρικές εστίες και 65 cm για εστίες αερίου ή μεικτές. Πριν από την εγκατάσταση, ελέγξτε επίσης τις ελάχιστες αποστάσεις που αναφέρονται στο εγχειρίδιο της μονάδας εστιών. Εάν στις οδηγίες εγκατάστασης της μονάδας εστιών συνιστάται μεγαλύτερη απόσταση, ακολουθήστε τις σχετικές οδηγίες. ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ Βεβαιωθείτε ότι η τάση που αναγράφεται στην πινακίδα τεχνικών στοιχείων του προϊόντος είναι ίδια με την τάση του ηλεκτρικού δικτύου. Οι πληροφορίες αυτές αναγράφονται στο εσωτερικό του απορροφητήρα, κάτω από το φίλτρο για λίπη. Η αντικατάσταση του καλωδίου τροφοδοσίας (τύπου H05 VV-F 3 x 0,75 mm²) πρέπει να πραγματοποιείται μόνο από εξουσιοδοτημένο ηλεκτρολόγο. Επικοινωνήστε με ένα εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. Εάν ο απορροφητήρας διαθέτει φις, συνδέστε τη συσκευή σε πρίζα που βρίσκεται σε προσιτό σημείο και συμμορφώνεται με τους ισχύοντες κανονισμούς. Εάν η συσκευή δεν διαθέτει φις (απευθείας σύνδεση στο ηλεκτρικό δίκτυο) ή εάν η πρίζα δεν βρίσκεται σε προσιτό σημείο, τοποθετήστε έναν τυπικό διπολικό διακόπτη που διασφαλίζει πλήρη απομόνωση από το δίκτυο σε περίπτωση υπέρτασης κατηγορίας III, σύμφωνα με τους κανονισμούς καλωδίωσης. ΓΕΝΙΚΕΣ ΣΥΣΤΑΣΕΙΣ Πριν από τη χρήση Αφαιρέστε τα προστατευτικά από χαρτόνι, τις διαφανείς μεμβράνες και τις αυτοκόλλητες ετικέτες από τα εξαρτήματα. Βεβαιωθείτε ότι η συσκευή δεν έχει υποστεί ζημιά κατά τη μεταφορά. Κατά τη διάρκεια της χρήσης Μην τοποθετείτε βαριά αντικείμενα πάνω στη συσκευή, καθώς μπορεί να προκληθεί ζημιά. Προστατεύστε τον απορροφητήρα από την έκθεση σε ατμοσφαιρικούς παράγοντες.

ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Απόρριψη συσκευασίας Τα υλικά συσκευασίας είναι 100% ανακυκλώσιμα και επισημαίνονται με το σύμβολο της ανακύκλωσης . Τα διάφορα υλικά συσκευασίας δεν πρέπει να απορρίπτονται στο περιβάλλον, αλλά σύμφωνα με τους κανονισμούς που καθορίζονται από τις τοπικές αρχές. Απόρριψη προϊόντος -

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την ευρωπαϊκή οδηγία 2002/96/ΕΚ σχετικά με τα απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΗΕ).

Με τη σωστή απόρριψη του προϊόντος αυτού, ο χρήστης συμβάλλει στην αποφυγή πιθανών αρνητικών επιπτώσεων για το περιβάλλον και την υγεία.

Το σύμβολο πάνω στο προϊόν ή στα συνοδευτικά έγγραφα υποδεικνύει ότι το προϊόν αυτό δεν πρέπει να υποβάλλεται σε επεξεργασία όπως τα οικιακά απόβλητα, αλλά να παραδίδεται σε κατάλληλα σημεία συλλογής για την ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

ΟΔΗΓΟΣ ΕΝΤΟΠΙΣΜΟΥ ΒΛΑΒΩΝ Η συσκευή δεν λειτουργεί: • Βεβαιωθείτε ότι υπάρχει τάση στο δίκτυο και ότι η συσκευή τροφοδοτείται με ρεύμα. • Απενεργοποιήστε και ενεργοποιήστε ξανά τη συσκευή για να βεβαιωθείτε ότι το πρόβλημα έχει λυθεί. Η αναρρόφηση του απορροφητήρα είναι ανεπαρκής: • Βεβαιωθείτε ότι η ταχύτητα αναρρόφησης είναι η επιθυμητή. • Βεβαιωθείτε ότι τα φίλτρα είναι καθαρά. • Βεβαιωθείτε ότι οι έξοδοι αέρα δεν είναι φραγμένες. Ο λαμπτήρας δεν λειτουργεί: • Ελέγξτε εάν πρέπει να αντικαταστήσετε το λαμπτήρα. • Ελέγξτε εάν ο λαμπτήρας έχει τοποθετηθεί σωστά.

ΤΕΧΝΙΚΗ ΥΠΟΣΤΗΡΙΞΗ Πριν επικοινωνήσετε με το τμήμα τεχνικής υποστήριξης: 1. Βεβαιωθείτε ότι δεν μπορείτε να λύσετε μόνοι σας το πρόβλημα σύμφωνα με τις οδηγίες της ενότητας «Οδηγός εντοπισμού βλαβών». 2. Απενεργοποιήστε και ενεργοποιήστε ξανά τη συσκευή, για να βεβαιωθείτε ότι το πρόβλημα έχει λυθεί. Εάν η βλάβη παραμένει μετά τους παραπάνω ελέγχους, επικοινωνήστε με το πλησιέστερο τμήμα τεχνικής υποστήριξης. Δηλώστε τα εξής: • Σύντομη περιγραφή της βλάβης. • Ακριβής τύπος και μοντέλο συσκευής. • Αριθμός τεχνικής υποστήριξης (μετά την ένδειξη SERVICE στην πινακίδα τεχνικών στοιχείων) που βρίσκεται στο εσωτερικό της συσκευής. Ο αριθμός τεχνικής υποστήριξης αναγράφεται επίσης στο έντυπο της εγγύησης. • Πλήρης διεύθυνση. • Αριθμός τηλεφώνου.

εάν πρέπει να εκτελεστεί επισκευή, απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης (για να διασφαλιστεί η χρήση γνήσιων ανταλλακτικών και η σωστή επισκευή).

ΚΑΘΑΡΙΣΜΟΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

- Μη χρησιμοποιείτε συσκευές καθαρισμού με ατμό. - Αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο.

ΣΗΜΑΝΤΙΚΟ: μη χρησιμοποιείτε διαβρωτικά ή αποξεστικά απορρυπαντικά. Σε περίπτωση τυχαίας επαφής των προϊόντων αυτών με τη συσκευή, καθαρίστε αμέσως με ένα υγρό πανί. •

Καθαρίστε τις επιφάνειες με ένα υγρό πανί. Εάν υπάρχουν πολλές ακαθαρσίες, προσθέστε στο νερό λίγες σταγόνες απορρυπαντικού για τα πιάτα. Σκουπίστε με ένα στεγνό πανί.

ΣΗΜΑΝΤΙΚΟ: μη χρησιμοποιείτε αποξεστικά σφουγγάρια, συρμάτινα σφουγγάρια ή μεταλλικές ξύστρες. Με την πάροδο του χρόνου, μπορεί να προκληθεί ζημιά στις εμαγιέ επιφάνειες. •

Χρησιμοποιείτε ειδικά απορρυπαντικά για τον καθορισμό της συσκευής και τηρείτε τις οδηγίες του κατασκευαστή

ΣΗΜΑΝΤΙΚΟ: καθαρίζετε τα φίλτρα τουλάχιστον μία φορά το μήνα, ώστε να απομακρυνθούν τα υπολείμματα λαδιού και λίπους.

ΣΥΝΤΗΡΗΣΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

- χρησιμοποιείτε προστατευτικά γάντια. - αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο.

ΦΙΛΤΡΟ ΓΙΑ ΛΙΠΗ Το μεταλλικό φίλτρο για λίπη έχει απεριόριστη διάρκεια και πρέπει να πλένεται μία φορά το μήνα στο χέρι ή στο πλυντήριο πιάτων σε χαμηλές θερμοκρασίες και σε σύντομο κύκλο. Μετά το πλύσιμο στο πλυντήριο πιάτων, το φίλτρο για λίπη μπορεί να θαμπώσει, χωρίς ωστόσο να μειωθεί η αποτελεσματικότητά του. Αφαιρέστε τη λαβή για να βγάλετε το φίλτρο. Μετά το πλύσιμο και το στέγνωμα του φίλτρου, ακολουθήστε την αντίστροφη διαδικασία για να το τοποθετήσετε ξανά.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΛΑΜΠΤΗΡΑ ΦΘΟΡΙΣΜΟΥ Για την αντικατάσταση, απευθυνθείτε στην υπηρεσία τεχνικής υποστήριξης. Σημείωση: εάν ο λαμπτήρας φθορισμού σβήσει ξαφνικά: Πατήστε το κουμπί ενεργοποίησης/απενεργοποίησης φώτων, περιμένετε μερικά δευτερόλεπτα και, στη συνέχεια, πατήστε το ξανά.

ΦΙΛΤΡΟ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ (μόνο για μοντέλα ανακύκλωσης: Το φίλτρο ενεργού άνθρακα πρέπει να πλένεται μία φορά το μήνα στο πλυντήριο πιάτων και σε πρόγραμμα με την υψηλότερη θερμοκρασία, χρησιμοποιώντας κοινό απορρυπαντικό για πλυντήρια πιάτων. Συνιστάται να πλένετε το φίλτρο μόνο του. Για να χρησιμοποιηθεί ξανά το φίλτρο ενεργού άνθρακα μετά το πλύσιμο, πρέπει να στεγνώσει σε φούρνο στους 100°C για 10 λεπτά. Αντικαθιστάτε το φίλτρο ενεργού άνθρακα κάθε 3 χρόνια.

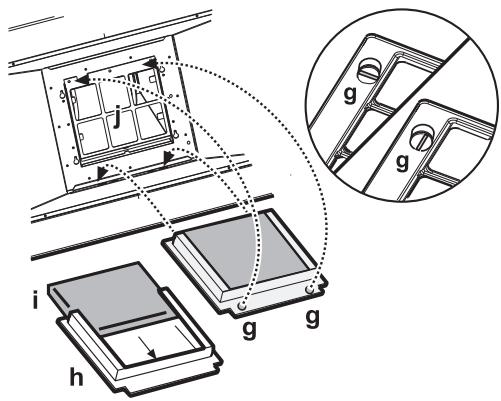

Τοποθέτηση του φίλτρου ενεργού άνθρακα: 1. Αφαιρέστε το φίλτρο για λίπη. 2. Αφαιρέστε το πλαίσιο στήριξης φίλτρου στρέφοντας κατά 90° τα πομολάκια "g". 3. Τοποθετήστε το φίλτρο άνθρακα "i" μέσα στο πλαίσιο στήριξης φίλτρου "h". Ακολουθήστε την αντίστροφη διαδικασία για να τοποθετήσετε ξανά το πλαίσιο στήριξης φίλτρου και το φίλτρο για λίπη.

ΠΑΡΕΧΟΜΕΝΑ ΥΛΙΚΑ Αφαιρέστε όλα τα εξαρτήματα από τις συσκευασίες. Ελέγξτε εάν περιλαμβάνονται όλα τα εξαρτήματα. •

Συναρμολογημένος απορροφητήρας με μοτέρ, λαμπτήρες και τοποθετημένα φίλτρα για λίπη.

Οδηγίες τοποθέτησης και χρήσης

1 δακτύλιος σύνδεσης

6 ούπα τοίχου Ø 8 mm

1 σφιγκτήρας καλωδίου

1 βίδα Ø 3,5 x 9,5 1 βάση στερέωσης απαγωγών 1 διάφραγμα 2 βίδες Ø 2,9 x 6,5 2 βίδες Ø 3 x 9

ΕΓΚΑΤΑΣΤΑΣΗ - ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΟΔΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ Ο απορροφητήρας έχει σχεδιαστεί για να τοποθετείται και να λειτουργεί ως "Έκδοση απαγωγής" ή ως "Έκδοση φιλτραρισματος αέρα". Σημείωση: το μοντέλο με ηλεκτρική βαλβίδα μπορεί να λειτουργήσει μόνο στην "Έκδοση απαγωγής" και ο σωλήνας εξαγωγής πρέπει να συνδέεται σε μια περιφερική μονάδα αναρρόφησης. Λειτουργία απαγωγής Οι υδρατμοί αναρροφώνται και διοχετεύονται προς το εξωτερικό μέσω ενός σωλήνα απαγωγής (δεν παρέχεται) που συνδέεται στο ρακόρ εξόδου αέρα του απορροφητήρα. Ανάλογα με το σωλήνα απαγωγής, χρησιμοποιήστε την κατάλληλη μέθοδο στερέωσης του σωλήνα στο ρακόρ εξόδου αέρα. ΣΗΜΑΝΤΙΚΟ: Εάν το φίλτρο ενεργού άνθρακα είναι ήδη τοποθετημένο, πρέπει να το αφαιρέσετε. Λειτουργία φιλτραρίσματος αέρα Ο αέρας διέρχεται από ένα ή περισσότερα φίλτρα ενεργού άνθρακα, φιλτράρεται και ανακυκλώνεται στο χώρο. ΣΗΜΑΝΤΙΚΟ: Βεβαιωθείτε ότι η ανακύκλωση του αέρα εκτελείται σωστά. Εάν ο απορροφητήρας δεν διαθέτει φίλτρο ενεργού άνθρακα, πρέπει να το παραγγείλετε και να το τοποθετήσετε πριν από τη χρήση. Η εγκατάσταση του απορροφητήρα πρέπει να εκτελείται σε καθαρό χώρο, μακριά από παράθυρα, πόρτες και πηγές θερμότητας. Ο απορροφητήρας παρέχεται με όλα τα απαραίτητα υλικά για την εγκατάσταση στους περισσότερους τοίχους/οροφές. Παρόλα αυτά είναι απαραίτητο να απευθυνθείτε σε έναν έμπειρο τεχνίτη ώστε να βεβαιωθείτε για την καταλληλότητα των υλικών ανάλογα με τον τύπο τοίχου/οροφής.

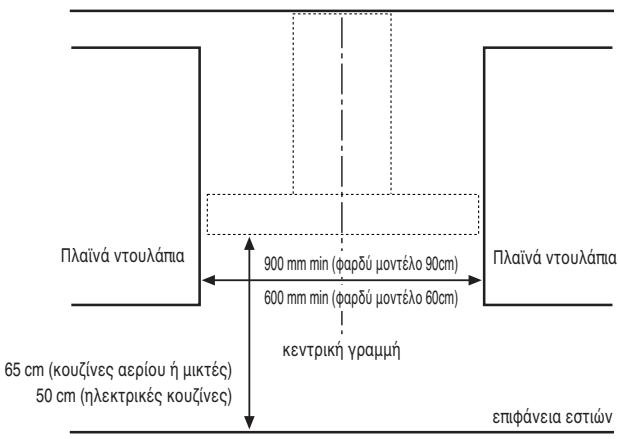

ΔΙΑΣΤΑΣΕΙΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

900 mm min (φαρδύ μοντέλο 90cm)

600 mm min (φαρδύ μοντέλο 60cm) κεντρική γραμμή 65 cm (κουζίνες αερίου ή μικτές) 50 cm (ηλεκτρικές κουζίνες) επιφάνεια εστιών

ΕΓΚΑΤΑΣΤΑΣΗ - ΟΔΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ Οι οδηγίες με την αριθμητική σειρά που αναφέρονται παρακάτω, αναφέρονται στα σχέδια που θα βρείτε στις τελευταίες σελίδες του παρόντος εγχειριδίου, που περιέχει και την αντίστοιχη αρίθμηση. Σημείωση: Ορισμένες οδηγίες διαφέρουν ανάλογα με τις διαστάσεις του προϊόντος ως προς το πλάτος ή το ύψος του κιβωτίου του απορροφητήρα, στην περίπτωση αυτή οι διαφορές στην εγκατάσταση αναφέρονται τόσο στο κείμενο όσο και στα σχέδια. 1. Κάντε μία γραμμή στον τοίχο, μέχρι την οροφή, που αντιστοιχεί στον ενδιάμεσο άξονα. 2. Κόψτε το σχέδιο τοποθέτησης στις γραμμές H6 ή H10 (ανάλογα με το ύψος του κιβωτίου που μπορεί να είναι, ανάλογα με το μοντέλο στην κατοχή σας 6 cm ή 10 cm) και προσαρμόστε το σχέδιο διάτρησης στον τοίχο (στερεώστε το με κολλητική ταινία): η κάθετη γραμμή του ενδιάμεσου άξονα που είναι τυπωμένη στο σχέδιο διάτρησης πρέπει να αντιστοιχεί με τον ενδιάμεσο άξονα που έχετε σχεδιάσει στον τοίχο, ενώ το κάτω άκρο του σχεδίου διάτρησης πρέπει να αντιστοιχεί στο κάτω άκρο του απορροφητήρα. Ανοίξτε μία οπή. 3. Αφαιρέστε το σχέδιο διάτρησης, τοποθετήστε τα ούπα και τις βίδες με τον υποδεικνυόμενο τρόπο. 4. Βιδώστε λίγο 5. Τοποθετήστε τη βάση στερέωσης απαγωγών στον τοίχο σε επαφή με την οροφή. Τρυπήστε και εισαγάγετε τα ούπα στον τοίχο όπως φαίνεται στην εικόνα. Στερεώστε τη βάση. 6. Μόνο για την έκδοση απορρόφησης - πίσω εξαγωγή: Ανοίξτε μία οπή στην πίσω πλευρά για την τοποθέτηση του σωλήνα εξαγωγής. 7. Μόνο για την έκδοση απαγωγής - εξαγωγή προς την οροφή: Ανοίξτε μία οπή στην οροφή για την τοποθέτηση του σωλήνα εξαγωγής. 8. Προετοιμάστε τη σύνδεση με το οικιακό ηλεκτρικό δίκτυο. 9. Μόνο για μοντέλο αναρρόφησης: Στερεώστε το καπάκι στη βάση των απαγωγών. 10. Αφαιρέστε το/τα φίλτρο/α για λίπη. 11. Αφαιρέστε την ταινία που στερεώνει το κουτί ηλεκτρονικών εξαρτημάτων ελέγχου στο κιβώτιο του μοτέρ. Σημείωση: το σχέδιο είναι καθαρά ενδεικτικό, το κιβώτιο μπορεί προσωρινά να τοποθετηθεί σε άλλες πλευρές του κιβωτίου του μοτέρ. 12. Στερεώστε τον απορροφητήρα στον τοίχο. 13. Ρυθμίστε το οριζόντιο αλφάδιασμα του απορροφητήρα. 14. Ρυθμίστε την απόσταση του απορροφητήρα από τον τοίχο. 15. Σημαδέψτε την/τις οπή/οπές για την οριστική στερέωση του απορροφητήρα όπως υποδεικνύεται. 16. Αφαιρέστε τον απορροφητήρα από τον τοίχο. 17. Τρυπήστε και εισάγετε τα ούπα στον τοίχο με τον υποδεικνυόμενο τρόπο. 18. Στερεώστε ξανά τον απορροφητήρα στον τοίχο. 19. Στερεώστε οριστικά τον απορροφητήρα στον τοίχο με τις βίδες, με τον υποδεικνυόμενο τρόπο. 20. Στερεώστε τον δακτύλιο σύνδεσης στην οπή εξαγωγής. 21. Στερεώστε το κουτί με τις βίδες εν μέρει βιδωμένες στο κιβώτιο του μοτέρ. Σημείωση: το κουτί είναι δύο τύπων, με εμπρός ή πίσω στερέωση, ακολουθήστε τις οδηγίες στις εικόνες (21a και 21b) με βάση το μοντέλο στην κατοχή σας). 22. Βάλτε το ηλεκτρικό καλώδιο στην ειδική υποδοχή. 23. Σταθεροποιήστε το καλώδιο στην ασφάλεια συγκράτησης καλωδίου. ΣΗΜΑΝΤΙΚΟ: Η εργασία αυτή πρέπει να γίνει οπωσδήποτε. Χρησιμεύει προκειμένου να αποφευχθούν τυχαίες αποσυνδέσεις του ηλεκτρικού καλωδίου. Κάντε τη σύνδεση με το οικιακό ηλεκτρικό δίκτυο. 24. Συνδέστε το σωλήνα εξαγωγής καπνών στο δακτύλιο σύνδεσης, ο σωλήνας πρέπει να είναι γυρισμένος προς την εξωτερική πλευρά (έκδοση απαγωγής) ή προς το καπάκι (έκδοση φιλτραρίσματος αέρα). 25. Εισάγετε τις απαγωγές στην ειδική υποδοχή πάνω από τον απορροφητήρα για πλήρη κάλυψη του συστήματος αναρρόφησης. 26. Αφαιρέστε το επάνω τμήμα και στερεώστε τις απαγωγές με τις βίδες σύμφωνα με τον υποδεικνυόμενο τρόπο. 27. Τοποθετήστε το φίλτρο άνθρακα (Μόνο για την έκδοση απαγωγής) καιεπανασυναρμολογήστε το/τα φίλτρο/α για λίπη. Ελέγξτε αν λειτουργεί ο απορροφητήρας, με αναφορά στην παράγραφο περιγραφής και χρήσης του απορροφητήρα.

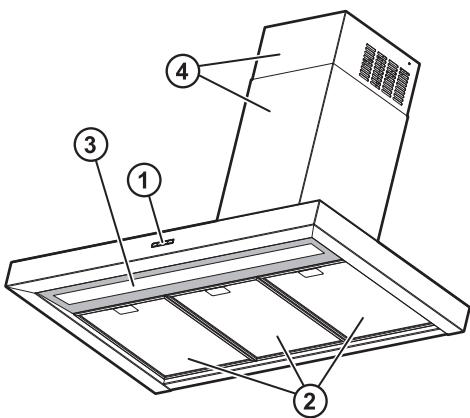

ΠΕΡΙΓΡΑΦΗ ΚΑΙ ΧΡΗΣΗ ΤΟΥ ΑΠΟΡΡΟΦΗΤΗΡΑ

1. Πίνακας διακοπτών. 2. Φίλτρα για λίπη. 3. Λαμπτήρας φθορισμού. 4. Τηλεσκοπικός απαγωγός.

Πίνακας διακοπτών a. Πλήκτρο ενεργοποίησης/απενεργοποίησης φώτων b. Πλήκτρο ενεργοποίησης/απενεργοποίησης μοτέρ και επιλογής ελάχιστης ταχύτητας (ισχύς αναρρόφησης) c.

Πλήκτρο επιλογής μεσαίας ταχύτητας (ισχύς αναρρόφησης)

d. Πλήκτρο επιλογής μέγιστης ταχύτητας (ισχύς αναρρόφησης)
