ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MBH 2002 KRESS

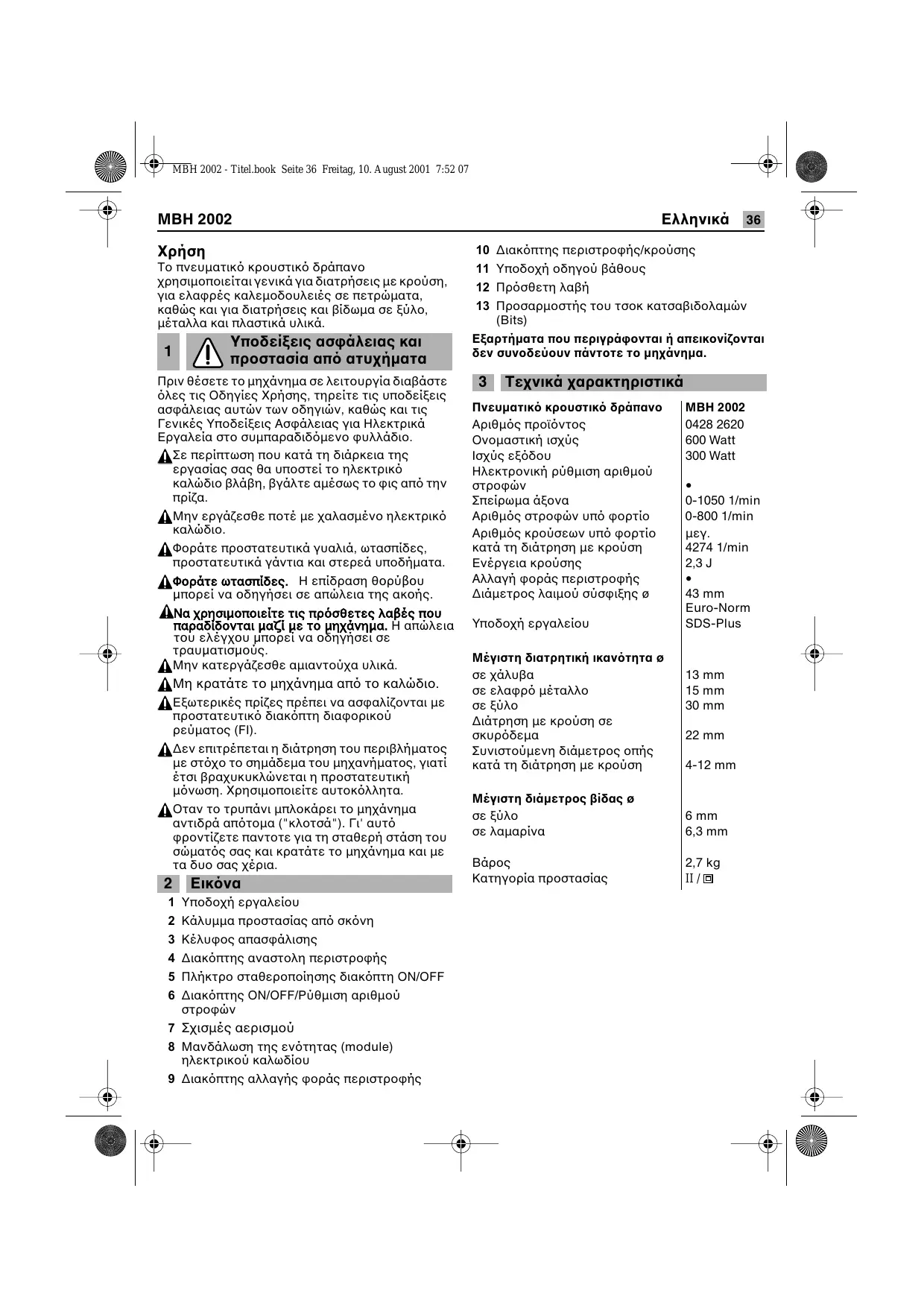

Πριν θέσετε το µηχάνηµα σε λειτουργία διαβάστε λες τις Οδηγίες Χρήσης, τηρείτε τις υποδείξεις ασφάλειας αυτών των οδηγιών, καθώς και τις Γενικές Υποδείξεις Ασφάλειας για Ηλεκτρικά Εργαλεία στο συµπαραδιδ µενο φυλλάδιο. Σε περίπτωση που κατά τη διάρκεια της εργασίας σας θα υποστεί το ηλεκτρικ καλώδιο βλάβη, βγάλτε αµέσως το φις απ την Μην εργάζεσθε ποτέ µε χαλασµένο ηλεκτρικ Φοράτε προστατευτικά γυαλιά, ωτασπίδες, προστατευτικά γάντια και στερεά υποδήµατα. Φράτε ωτασπίδες. Η επίδραση θρύυ πρεί να δηγήσει σε απώλεια της ακής. Να ρησιπιείτε τις πρσθετες λαές πυ παραδίδνται αί ε τ ηάνηα. Η απώλεια τυ ελέγυ πρεί να δηγήσει σε τραυατισύς. Μην κατεργάζεσθε αµιαντούχα υλικά. Μη κρατάτε το µηχάνηµα απ το καλώδιο. Εξωτερικές πρίζες πρέπει να ασφαλίζονται µε προστατευτικ διακ πτη διαφορικού ρεύµατος (FI). ∆εν επιτρέπεται η διάτρηση του περιβλήµατος µε στ χο το σηµάδεµα του µηχανήµατος, γιατί έτσι βραχυκυκλώνεται η προστατευτική µ νωση. Χρησιµοποιείτε αυτοκ λλητα. Οταν το τρυπάνι µπλοκάρει το µηχάνηµα αντιδρά απ τοµα ("κλοτσά"). Γι' αυτ φροντίζετε παντοτε για τη σταθερή στάση του σώµατ ς σας και κρατάτε το µηχάνηµα και µε τα δυο σας χέρια.

Υποδοχή εργαλείου Κάλυµµα προστασίας απ σκ νη Κέλυφος απασφάλισης ∆ιακ πτης αναστολη περιστροφής Πλήκτρο σταθεροποίησης διακ πτη ΟΝ/OFF ∆ιακ πτης ΟΝ/OFF/Ρύθµιση αριθµού

7 Σχισµές αερισµού 8 Μανδάλωση της εν τητας (module) ηλεκτρικού καλωδίου 9 ∆ιακ πτης αλλαγής φοράς περιστροφής

∆ιακ πτης περιστροφής/κρούσης Υποδοχή οδηγού βάθους Πρ σθετη λαβή Προσαρµοστής του τσοκ κατσαβιδολαµών (Bits) Εξαρτήµατα που περιγράφονται ή απεικονίζονται δεν συνοδεύουν πάντοτε το µηχάνηµα.

Τεχνικά χαρακτηριστικά Πνευµατικ( κρουστικ( δράπανο Αριθµ ς προϊ ντος Ονοµαστική ισχύς Ισχύς εξ δου Hλεκτρονική ρύθµιση αριθµού Σπείρωµα άξονα Αριθµ ς στροφών υπ φορτίο Αριθµ ς κρούσεων υπ φορτίο κατά τη διάτρηση µε κρούση Ενέργεια κρούσης Αλλαγή φοράς περιστροφής ∆ιάµετρος λαιµού σύσφιξης ø Υποδοχή εργαλείου MBH 2002 600 Watt 300 Watt

43 mm Euro-Norm SDS-Plus Μέγιστη διατρητική ικαν(τητα ø σε ελαφρ µέταλλο ∆ιάτρηση µε κρούση σε Συνιστούµενη διάµετρος οπής κατά τη διάτρηση µε κρούση 4-12 mm Μέγιστη διάµετρος βίδας ø σε λαµαρίνα 6 mm 6,3 mm

Πληροφορίες για θόρυβο και δονήσεις = Χωρίς περιστροφική κίνηση: Ελαφρές καλεµοδουλειές. Η µεταγωγή διεξάγεται πιο εύκολα ταν το µηχάνηµα δεν κινείται. Μετά απ την ενεργοποίηση του διακ πτη ΟΝ/ OFF 6, ή αντίστοιχα κατά την εκκίνηση του µηχανήµατος, ο συµπλέκτης µεταβαίνει στην προεπιλεγµένη ρύθµιση. Εξακρίβωση των τιµών µέτρησης σύµφωνα µε ΕΝ 60 745. Η σύµφωνα µε την καµπύλη Α εκτιµηθείσα χαρακτηριστική στάθµη θορύβου του µηχανήµατος ανέρχεται: στάθµη ηχητικής πίεσης 89dB (A), στάθµη ΠΕΡΙΣΤΡΟΦΙΚΗ/ΚΡΟΥΣΤΙΚΗ ∆ΙΑΤΡΗΣΗ ηχητικής ισχύος 100dB (A). Ανορθότητα µέτρησης Για περιστροφική διάτρηση τοποθετήστε το Κ=3 dB. διακ πτη περιστροφής/κρούσης 10 στη θεση Φοράτε ωτοασπίδες! Η εκτιµηθείσα χαρακτηριστική επιτάχυνση ανέρχεται 8,5 m/s2.

Moντάρισµα της πρ(σθετης λαβής και της εν(τητας (module) ηλεκτρικού καλώδιου Βγάζετε το φις απ την πρίζα πριν διεξάγετε οποιαδήποτε εργασία στο ίδιο το µηχάνηµα. ÃÚËÛÈÌÔÔț٠ÙÔ Ì˯¿ÓËÌ· ¿ÓÙ· Ì ÌÔÓÙ·ÚÈṲ̂ÓË ÙËÓ ÚfiÛıÂÙË Ï·‚‹ 12. ™˘Ó·ÚÌÔÏÔÁ‹ÛÙ ÙË ¯ÈÚÔÏ·‚‹ ¿Óˆ ÛÙÔ Ï·ÈÌfi Û‡ÛÊÈ͢, Á˘Ú›ÛÙ ÙËÓ ÛÙËÓ Î·Ù¿ÏÏËÏË ı¤ÛË ÚÁ·Û›·˜ Î·È ÛÊ›ÍÙ ÙËÓ Ì ÙË ‚Ô‹ıÈ· ÙÔ˘ ÚÈÏ·ÈÌ›Ô˘ Ù˘ ¯ÈÚÔÏ·‚‹˜. Συνδέστε την εν τητα ηλεκτρικού καλωδίου στη χειρολαβή. Το φις πρέπει να ασφαλίσει αισθητά. Χρησιµοποιείτε την εν τητα ελεκτρικού καλωδίου µ νο για τα ηλεκτρικά εργαλεία της Kress. Μην προσπαθείτε να θέστε µ' αυτήν σε λειτουργία άλλα µηχανήµατα. Χρησιµοποιείτε πάντοτε τις αυθεντικές µοναδες ηλεκτρικού καλωδίου (module), και µάλιστα µε ηλεκτρικ αγωγ µονωµένο µε τουλάχιστον µέτρια βαρύ ελαστικ σωλήνα (κωδικ ς αριθµ ς: Η07 RN-F).

Θέση σε λειτουργία Πριν θέσετε το µηχάνηµα σε λειτουργία ελέγξτε, αν η τάση δικτύου συµφωνεί µ' εκείνη που αναγράφεται στην πινακίδα τύπου (κατασκευαστή) του µηχανήµατος. ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ ΚΑΙ ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Πιέστε και αφήστε αντίστοιχα πάλι ελεύθερο το διακ πτη ΟΝ/ΟFF 6. Ο διακ πτης ΟΝ/ΟFF µπορεί να ασφαλιστεί µε το πλήκτρο σταθεροποίησης διακ πτη 5. Για την εκ νέου απασφάλιση πιέστε λίγο και αφήστε αµέσως πάλι ελεύθερο το διακ πτη ΟΝ/ΟFF 6. ΑΝΑΣΤΟΛΗ ΠΕΡΙΣΤΡΟΦΗΣ Με το διακ πτη αναστολής περιστροφής 4 µπορείτε να επιλέξετε δυο ρυθµίσεις. Τρύπηµα χωρίς ή µε κρούση, αναµίξεις

Για κρουστική διάτρηση τοποθετήστε τον στη

Η µεταγωγή (αλλαγή τρ που λειτουργίας) διεξάγεται ευκολ τερα ταν το µηχάνηµα βρίσκεται σε ακινησία. Μετά απ την πίεση του διακ πτη ON/OFF 6, ή την εκκίνηση του µηχανήµατος, ο µηχανισµ ς µετάδοσης κίνησης "πηγαίνει" στην προεπιλεγµένη θέση. Υποδείξεις: Αριστερή φορά περιστροφής κατά την κρουστική διάτρηση βλάπτει το τρυπάνι. Κατά την εργασία µε ποτηροκ νες και αναµικτήρες θέτετε το µηχανισµ κρούσης εκτ ς λειτουργίας. Κατά τη διάτρηση µε κρούση χρησιµοποιείτε αποκλειστικά τρυπάνια µε σκληροµέταλλο και στέλεχος SDS. Η χρήση των κοινών τρυπανιών εµπορίου µε κυλινδρικ στέλεχος και σε συνδυασµ µε τον προσαρµοστή 13 και εν ς συνήθους τσοκ καθώς και του πνευµατικού µηχανισµού κρούσης δεν είναι δυνατή. ΡΥΘΜΙΣΗ ΤΟΥ ΑΡΙΘΜΟΥ ΣΤΡΟΦΩΝ Με το διακ πτη ΟΝ/ΟFF 6 µπορείτε να ρυθµίσετε αδιαβάθµητα τον αριθµ στροφών. Οταν πιέσετε το διακ πτη ΟΝ/ΟFF 6 ελαφρά µε το δάκτυλο το µηχάνηµα αρχίζει να περιστρέφεται σιγά-σιγά· αύξηση της πίεσης προκαλεί και αύξηση του αριθµού στροφών. MBH 2002 - Titel.book Seite 38 Freitag, 10. August 2001 7:52 07 MBH 2002

ΑΛΛΑΓΗ ΦΟΡΑΣ ΠΕΡΙΣΤΡΟΦΗΣ Η χρήση του διακ πτη αλλαγής φοράς περιστροφής 9 επιτρέπεται µ νο ταν το µηχάνηµα βρίσκεται σε Πιάστε το διακ πτη αλλαγής φοράς περιστροφής 9 κι απ τις δυο πλευρές. Φορά περιστροφής προς τα δεξιά: Θέστε το διακ πτη αλλαγής φοράς περιστροφής 9 στη θέση "R". Φορά περιστροφής προς τα αριστερά: Θέστε το διακ πτη αλλαγής φοράς περιστροφής 9 στη θέση "L". Σηµαντικ(! Πιέζετε το διακ πτη αλλαγής φοράς περιστροφής 9 κάθε φορά µέχρι αναστολής στο κέλυφος, δηλαδή µέχρι να µανδαλώσει αισθητά. Οταν ο διακ πτης αλλαγής φοράς περιστροφής 9 βρίσκεται µεταξύ των θέσεων "L" και "R" το µηχάνηµα δεν µπορεί να τεθεί σε λειτουργία.

Τοποθέτηση/αφαίρεση του

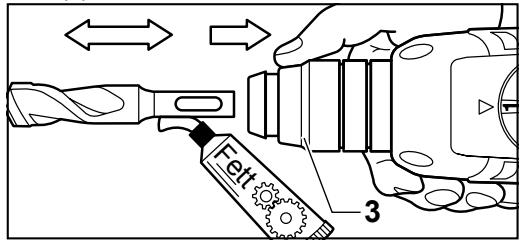

Η υποδοχή εργαλείου 1 συσφίγγει χωρίς κλειδί τα εργαλεία διάτρησης και τα σκαπτικά εργαλεία. ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ Βγάζετε το φις απ την πρίζα πριν διεξάγετε οποιαδήποτε εργασία στο ίδιο το µηχάνηµα. Καθαρίζετε και λιπαίνετε ελαφρά το στέλεχος του εργαλείου.

Σύρετε το κέλυφος απασφάλισης 3 προς τα πίσω. Οδηγήστε το εργαλείο στην υποδοχή εργαλείου, περιστρέφοντάς το µέχρι να ασφαλίσει αισθητά. Αφήστε το κέλυφος απασφάλισης πάλι ελεύθερο. Ελέγξτε αν το εργαλείο έχει τοποθετηθεί ∆ίνετε προσοχή, ώστε να µην υποστεί βλάβη το κάλυµµα προστασίας απ σκ νη 2. Αντικατασταίνετε οπωσδήποτε τυχ(ν φθαρµένα καλύµµατα προστασίας απ( σκ(νη

ΑΦΑΙΡΕΣΗ ΕΡΓΑΛΕΙΟΥ Σύρετε το κέλυφος απασφάλισης 3 προς τα πίσω και αφαιρέστε το εργαλείο. ΡΥΘΜΙΣΗ ΤΟΥ ΚΑΛΕΜΙΟΥ Θέσετε το διακ πτη περιστροφής 4 σε µια ενδιάµεση θέση. Τώρα µπορείτε να τοποθετήσετε το καλέµι στην απαραίτητη θέση Στη συνέχεια θέσετε εκ νέου διακ πτη περιστροφής 4 στη θέση . Το καλέµι µανδαλώνεται αυτ µατα, ταν αυτ κατά τη λειτουργία ή την εκσµίλευση επιβαρυνθεί

Τσοκ τρυπανιού (εξάρτηµα) Για διατρητικές εργασίες σε µέταλλο, ξύλο και πλαστικ και µε τρυπάνια µε κανονικ στέλεχος διατίθεται ένα κατάλληλο τσοκ τρυπανιού (µέγιστη περιοχή σύσφιξης 13 mm). Το τσοκ µοντάρεται πάνω στον προσαρµοστή (Adapter) για κατσαβιδ λαµες (Bits). Μπορούν να χρησιµοποιηθούν λα τα συνήθη τσοκ µε εσωτερικ σπείρωµα 1/2'' x 20 UNF (µέγιστη περιοχή σύσφιξης 13 mm). ΜΟΝΤΑΡΙΣΜΑ ΤΟΥ ΤΣΟΚ ΤΡΥΠΑΝΙΟΥ Βγάζετε το φις απ την πρίζα πριν διεξάγετε οποιαδήποτε εργασία στο ίδιο το µηχάνηµα. Καθαρίστε το σπείρωµα στο τσοκ (εξάρτηµα) και στον προσαρµοστή 13 (εξάρτηµα). Βιδώστε το τσοκ πάνω στον προσαρµοστή και ασφαλίστε τον προσαρµοστή πως το τρυπάνι στην υποδοχή του εργαλείου. Για τη σύσφιξη του τσοκ (30 Nm), τοποθετήστε προσωρινά το διακ πτη περιστροφής 4 στη θέση

Πρακτικές υποδείξεις Μην τρυπάτε αφανείς ηλεκτρικές γραµµές και σωλήνες γκαζιού ή νερού. Ελέγξτε πρώτα τις υπ κατεργασία επιφάνειες, π.χ. µ' έναν ανιχνευτή µετάλλων. Για µέταλλα χρησιµοποιείτε άψογα τροχισµένα τρυπάνια και για πετρώµατα ή µπετ ν τρυπάνια πετρωµάτων µε κεφαλή απ σκληροµέταλλο. Προσαρµ ζετε τον αριθµ στροφών πάντα στο υπ κατεργασία υλικ και στη διάµετρο του τρυπανιού. Για ακριβή εργασία σε µέταλλα και ξύλο τοποθετήστε το δράπανο σε µια βάση δρεπάνου (εξάρτηµα). ΚΡΟΥΣΤΙΚΗ ∆ΙΑΤΡΗΣΗ/ ΕΡΓΑΣΙΕΣ ΜΕ ΚΑΛΕΜΙ Φοράτε προστατευτικά γυαλιά και ωτασπίδες. Μην εξασκείτε πάρα πολύ ισχυρή πίεση· µ' αυτ ν τον τρ πο δεν αυξάνει η απ δοση. Κατά την εργασία µε το καλέµι η καλύτερη δυνατή απ δοση πετυχαίνεται µ νο µε σπάσιµο µικρών κοµµατιών. Κατά την εργασία µε το καλέµι πρέπει να φοράτε προστατευτικά γυαλιά και να έχετε πάντα µονταρισµένη την πρ σθετη λαβή 12. Πριν θέσετε το µηχάνηµα σε λειτουργία ελέγξτε αν ο διακοπής περιστροφής 4 έχει "κουµπώσει" στη θέση ΤΡΥΠΗΜΑ ΣΕ ΠΛΑΚΑΚΙΑ Προτρυπήστε το πλακάκι σιγά-σιγά. "Περάστε" στην κρουστική διάτρηση µ νο ταν το πλακάκι έχει διατρυπηθεί εντελώς. Στον προσαρµοστή 13 (εξάρτηµα) µπορείτε να τοποθετήσετε κατσαβιδ λαµες (Bits). Μπορεί να γίνει χρήση συνηθισµένων εξάγωνων κατσιβιδολαµών εµπορίου 6,3 mm, ή 1/4" (DIN 3126, µορφής C). Οι κατσαβιδ λαµες συγκρατιώνται στον προσαρµοστή µε τη βοήθεια µιας ροδέλας ασφάλειας (ελατηρίου). Γι' αυτ χρησιµοποιείτε παντοτε κατσαβιδ λαµες µε εγκοπή. MBH 2002 10 Μέτρα συντήρησης Βγάζετε το φις απ την πρίζα πριν διεξάγετε οποιαδήποτε εργασία στο ίδιο το µηχάνηµα. ∆ιατηρείτε τις σχισµές αερισµού πάντα καθαρές. Καθαρίζετε τακτικά µ' ένα πανί χωρίς µέσα καθαρισµού τα πλαστικά µέρη του εργαλείου, στα οποία έχετε πρ σβαση "απ' έξω". Μετά απ µακροχρ νια χρήση του µηχανήµατος κάτω απ δυσµενείς συνθήκες, καλ θα ήταν, το µηχάνηµα να αποσταλεί για επιθεώρηση και γενικ καθαρισµ σε µια υπηρεσία εξυπηρέτησης πελατών της Kress. 11 Προστασία περιβάλλοντος Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριµµάτων! Ανακύκλωση πρώτων υλών αντί απόσυρση απορρι µάτων Το µηχάνηµα, τα ειδικά εξαρτήµατα και η συσκευασία θα πρέπει να αποσύρρονται για επανεπεξεργασία µε τρόπο φιλικό προς το περιβάλλον. Αυτές οι οδηγίες χρήσης έχουν τυπωθεί σε ανακυκλω µ ένο χαρτί λευκασµένο χωρίς χλώριο Για την ανακύκλωση κατά είδος τα πλαστικά µέρη του µηχανήµατος φέρουν ένα σχετικό χαρακτηρισµό. ∆ιατηρούµε το δικαίωµα αλλαγών EN 60 745-2-6, EN 55014-1, EN55014-2, EN61000-3-2, EN61000-3-3 89/336/EWG, 98/37/EG KRESS-elektrik GmbH + Co. KG, D-72406 Bisingen Bisingen, im Juli 2005 Klemens Müller Leitung Produktoptimierung Manager Current Product KRESS

1. Το µηχάνηµα αυτÞ κατασκευάστηκε µε µεγάλη ακρίβεια και

υπÞ τον αυστηρÞ έλεγχο του κατασκευαστή.

2. Γι' αυτÞ εγγυούµαστε τη δωρεάν επισκευή βλαβών που θα

προκύψουν εντÞσ 24 µηνών απÞ την ηµέρα πώλησησ στον τελικÞ αγοραστή και οι οποίεσ θα προέρχονται απÞ ελαττωµατικÞ υλικÞ ή απÞ σφάλµα του κατασκευαστή. ΕπιφυλασσÞµαστε Þσο αφορά την απÞφαση, αν τα ελαττωµατικά εξαρτήµατα θα αντικατασταθούν ή θα επισκευαστούν. Αντικαταστηµένα εξαρτήµατα περνούν στην ιδιοκτησία µασ.

3. Η εγγύηση λήγει σε περίπτωση λανθασµένου χειρισµού ή λανθασµένησ µεταχείρησησ, καθώσ και σε περίπτωση ανοίγµατοσ

του µηχανήµατοσ απÞ µη εξουσιοδοτηµένα συνεργεία επισκευών. Η κάλυψη βλαβών που προέρχονται απÞ φυσιολογική φθορά δεν συµπεριλαµβάνεται στην εγγύηση.

4. Aξιώσεισ απÞ την εγγύηση µπορύν να αναγνωρισθούν µÞνο

µε την έγκαιρη δήλωση ελαττωµάτων (ακÞµη και βλάβεσ απÞ τη µεταφορά). Mε τη διεξαγωγή των επισκευών µέσω τησ εγγύησησ δεν παρατείνεται το διάστηµα ισχύοσ τησ εγγύησησ. 5. Σε περίπτωση ανωµαλιών αποστείλατε τη συσκευή µε συµπληρωµένο το ∆ελτίο Eγγύησησ καθώσ και σύντοµη περιγραφή του ελαττώµατοσ στο αρµÞδιο συνεργείο σέρβισ. Eσωκλείστε και την απÞδειξη αγοράσ.

6. Mε την ανάληψη των υποχρεώσεων που πηγάζουν απÞ την

εγγύηση αποκλείονται άλλεσ αξιώσεισ του αγοραστή – ιδιαίτερα το δικαίωµα µείωσησ τιµήσ αγοράσ, ακύρωσησ συµβολαίου αγοράσ ή αξιώσεισ αποζηµίωσησ.

7. O αγοραστήσ έχει το δικαίωµα να απαιτήσει µείωση τησ τιµήσ

αγοράσ ή και ακύρωση του συµβολαίου αγοράσ, σε περίπτωση που δεν καταφέρουµε να αποκαταστήσουµε τη βλάβη µέσα σε εύλογο χρονικÞ διάστηµα.

8. ∆εν αποκλείονται αξιώσεισ σύµφωνα µε τα άρθρα 463, 480

παρ. 2,635 Aστικού Kώδικα λÞγω έλλειψησ βεβαιωµένων απÞ τον κατασκευαστή ιδιοτήτων.

9. Oι Þροι των σηµείων 7 και 8 ισχύουν µÞνο στην επικράτεια

τησ Oµοσπονδιακήσ ∆ηµοκρατίασ τησ Γερµανίασ. Rueckseite04_03.qxd
