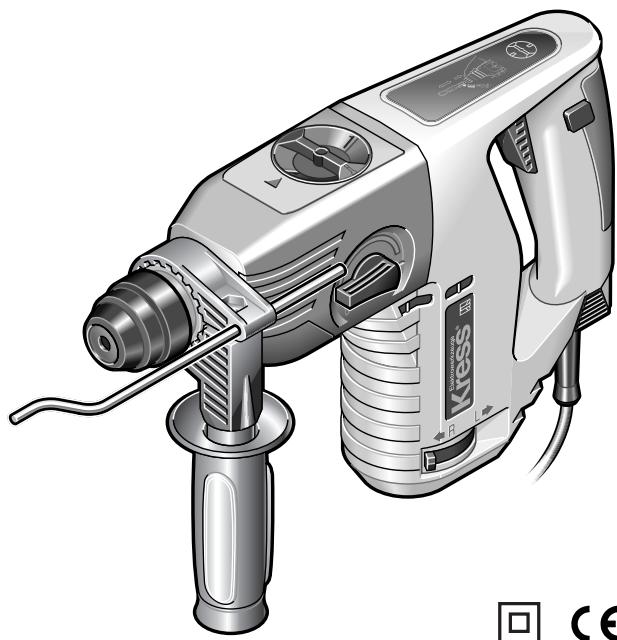

Deutsch Verwendung Der Pneumatik-Bohrhammer ist universell einsetzbar zum Hammerbohren, für leichte Meißelarbeiten in Gestein und zum Bohren sowie Schrauben in Holz, Metall und Kunststoff. Sicherheitshinweise und Unfallschutz

Bevor Sie die Maschine in Betrieb nehmen, lesen Sie die Bedienungsanleitung vollständig durch, befolgen Sie die Sicherheitshinweise in dieser Anleitung sowie die Allgemeinen Sicherheitshinweise für Elektrowerkzeuge im beigelegten Heft. Wird das Netzkabel während der Arbeit beschädigt, sofort Netzstecker ziehen. Niemals mit beschädigtem Netzkabel arbeiten. Schutzbrille, Gehörschutz, Schutzhandschuhe und festes Schuhwerk tragen. Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Benutzen Sie die mit dem Gerät gelieferten Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen. Kein asbesthaltiges Material bearbeiten. Gerät nicht am Kabel tragen. Steckdosen im Außenbereich müssen über Fehlerstromschutzschalter (FI-) abgesichert sein. Um die Maschine zu kennzeichnen, darf das Gehäuse nicht angebohrt werden. Die Schutzisolation wird überbrückt. Verwenden Sie Klebeschilder. Wenn der Bohrer unerwartet festklemmt, reagiert die Maschine ruckartig. Nehmen Sie deshalb immer einen sicheren Stand ein und halten Sie die Maschine fest mit beiden Händen.

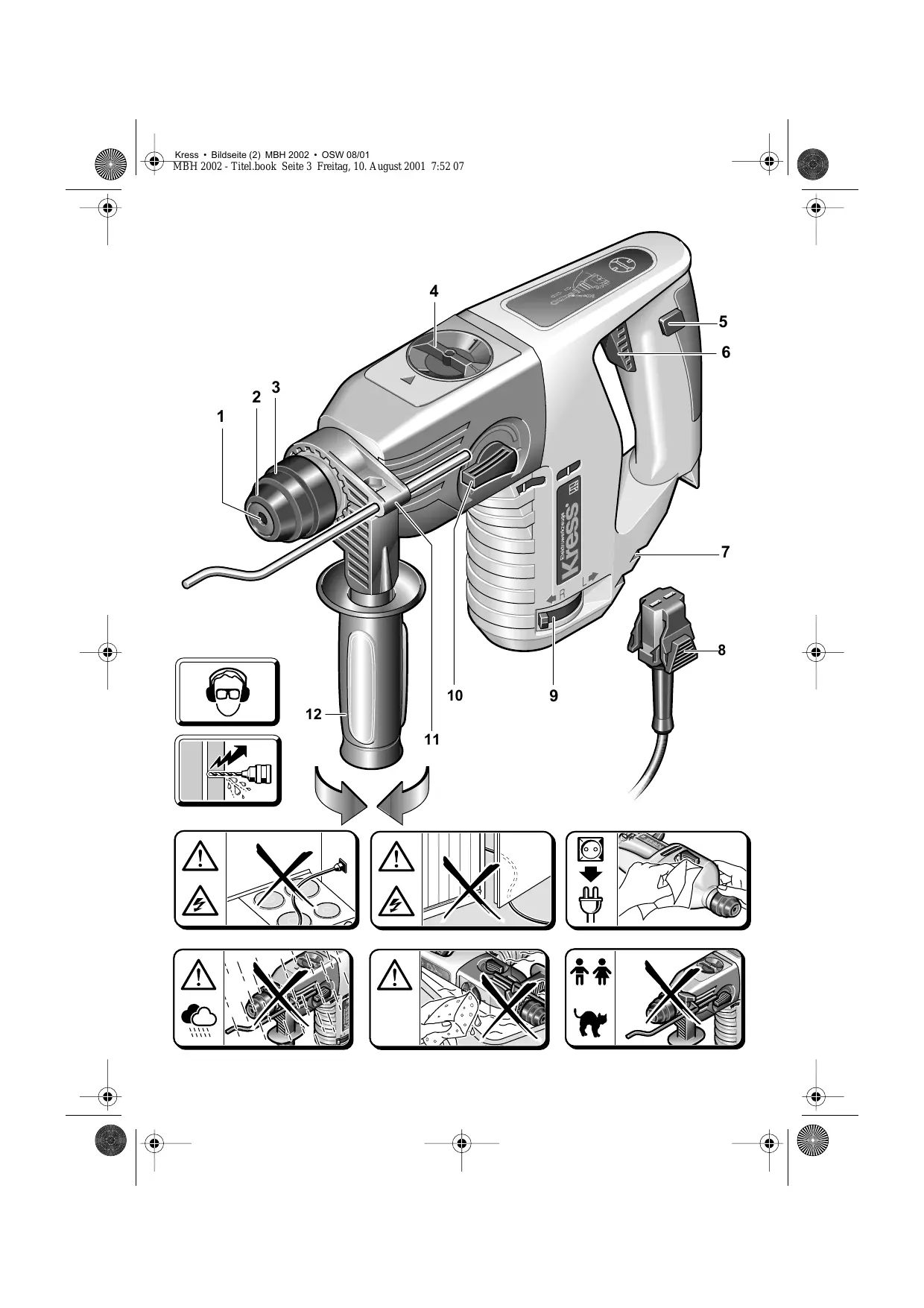

Bild 1 Werkzeugaufnahme 2 Staubschutzkappe 3 Entriegelungshülse 4 Drehstoppschalter 5 Feststellknopf für Ein-/Ausschalter 6 Ein-/Ausschalter/Drehzahlsteuerung 7 Lüftungsschlitze 8 Arretierung Netzkabelmodul 9 Drehrichtungsumschalter 10 Umschalter Bohren/Hammerbohren 11 Aufnahme für Tiefenanschlag 12 Zusatzgriff 13 Adapter für Schraub-Bits/Bohrfutter Abgebildetes oder beschriebenes Zubehör muss nicht zum Lieferumfang gehören. MBH 2002

Technische Daten Pneumatik-Bohrhammer Artikelnummer Aufnahmeleistung Abgabeleistung Elektronische Drehzahlsteuerung Leerlaufdrehzahl Lastdrehzahl Lastschlagzahl beim Hammerbohren Schlagenergie Rechts-/Linkslauf Spannhals-ø Werkzeugaufnahme Bohr-Ø max. Stahl Leichtmetall Holz Hammerbohren in Beton Empfohlener Bohrbereich Hammerbohren MBH 2002 600 Watt 300 Watt

Geräusch-/Vibrationsinformation Messwerte ermittelt entsprechend EN 60 745. Der A-bewertete Geräuschpegel des Geräts beträgt typischerweise: Schalldruckpegel 89 dB (A); Schallleistungspegel 100 dB (A). Messunsicherheit K= 3 dB Gehörschutz tragen! Die bewertete Beschleunigung beträgt typischerweise 8,5 m/s2. MBH 2002 - Titel.book Seite 5 Freitag, 10. August 2001 7:52 07 MBH 2002

Zusatzgriff und Netzkabelmodul montieren Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker. Betreiben Sie das Gerät nur mit dem Zusatzgriff12 Montieren Sie den Handgriff auf den Spannhals der Maschine, drehen Sie ihn in Arbeitsposition und spannen Sie ihn mit Hilfe der Griffhülse gut fest. Schließen Sie das Netzkabelmodul an den Handgriff an. Der Stecker muss einrasten. Verwenden Sie das Netzkabelmodul nur für KressElektrowerkzeuge. Versuchen Sie nicht, andere Geräte damit zu betreiben. Verwenden Sie nur Original Kress-Netzkabelmodule und zwar mindestens schwere Gummischlauchleitung (Code-Bezeichnung H07 RN-F).

Inbetriebnahme Prüfen Sie vor Inbetriebnahme, ob die Netzspannung mit der Angabe auf dem Typenschild des Gerätes übereinstimmt. EIN-/AUSSCHALTEN Den Ein-/Ausschalter 6 drücken bzw. wieder loslassen. Der Ein-/Ausschalter kann mit dem Feststellknopf 5 arretiert werden. Zum Lösen den Ein-/Ausschalter 6 kurz drücken und loslassen. DREHSTOPP Mit dem Drehstoppschalter 4 können Sie zwei Einstellungen wählen. Bohren/Hammerbohren, Rührarbeiten = Keine Drehbewegung: Leichte Meißelarbeiten. Die Umschaltung lässt sich am besten im Stillstand vornehmen. Nach Betätigung des Ein-/Ausschalters 6 bzw. beim Anlaufen der Maschine schaltet das Getriebe in die vorgewählte Einstellung.

Adapters 13 und eines üblichen Bohrfutters unter Einsatz des pneumatischen Hammerwerkes ist nicht möglich. DREHZAHLSTEUERUNG Mit dem Ein-/Ausschalter 6 können Sie die Drehzahl stufenlos steuern. Bei leichtem Druck auf den Ein-/Ausschalter 6 beginnt die Maschine langsam zu drehen; mit zunehmenden Druck erhöht sich die Drehzahl. DREHRICHTUNG UMSCHALTEN Betätigen Sie den Drehrichtungsumschalter 9 nur im Stillstand! Greifen Sie den Drehrichtungsumschalter 9 beidseitig. Rechtslauf: Drehrichtungsumschalter 9 auf „R“ stellen. Linkslauf: Drehrichtungsumschalter 9 auf „L“ stellen. Wichtig! Drehrichtungsumschalter 9 jeweils bis zum Anschlag am Gehäuse durchdrücken, d. h. bis er spürbar einrastet. Steht der Drehrichtungsumschalter 9 zwischen Pos. „R“ und „L“, kann die Maschine nicht eingeschaltet werden.

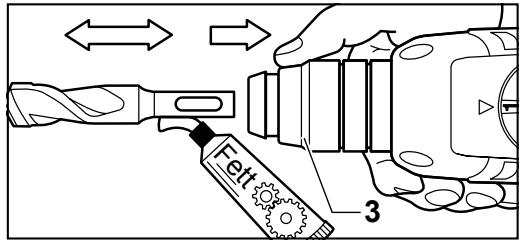

Werkzeug einsetzen/entnehmen Die Werkzeugaufnahme 1 spannt Bohr- und Meißelwerkzeuge ohne Werkzeugschlüssel. WERKZEUG EINSETZEN Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker. Reinigen Sie den Werkzeugschaft und fetten Sie ihn leicht.

Zum Bohren den Umschalter 10 auf stellen. Zum Hammerbohren auf stellen. Die Umschaltung lässt sich am besten im Stillstand vornehmen. Nach Betätigung des Ein-/Ausschalters 6 bzw. beim Anlaufen der Maschine schaltet das Getriebe in die vorgewählte Einstellung. Hinweise: Linkslauf beim Hammerbohren beschädigt den Bohrer. Bei Arbeiten mit Diamant-Bohrkronen und bei Rührarbeiten das Schlagwerk ausschalten. Verwenden Sie beim Hammerbohren ausschließlich hartmetallbestückte Bohrer mit SDS plusSchaft. Die Verwendung handelsüblicher Steinbohrer mit zylindrischem Schaft unter Verwendung des Deutsch

Ziehen Sie die Entriegelungshülse 3 zurück. Führen Sie das Werkzeug drehend in die Werkzeugaufnahme ein, bis es einrastet. Lassen Sie die Entriegelungshülse los. Prüfen Sie das Werkzeug auf festen Sitz. Achten Sie darauf, dass die Staubschutzkappe 2 nicht beschädigt wird. Beschädigte Staubschutzkappe unbedingt ersetzen! MBH 2002 - Titel.book Seite 6 Freitag, 10. August 2001 7:52 07

Deutsch WERKZEUG ENTNEHMEN Schieben Sie die Entriegelungshülse 3 nach hinten und ziehen Sie das Werkzeug heraus. MEISSEL EINSTELLEN Bringen Sie den Drehstoppschalter 4 in eine Zwischenstellung. Der Meißel lässt sich jetzt von Hand in die erforderliche Arbeitsposition drehen. Stellen Sie danach den Drehstoppschalter 4 wieder auf Position . Der Meißel rastet automatisch ein, sobald er durch den Arbeits- bzw. Meißelvorgang radial belastet wird.

Bohrfutter (Zubehör) Für Bohrarbeiten in Metall, Holz und Kunststoff mit Bohrern mit normalem Schaft, ist ein Bohrfutter (max.13 mm Spannweite) lieferbar. Das Bohrfutter wird auf den Adapter (Zubehör) für Schraub-Bits montiert. Es können alle üblichen Bohrfutter mit Innengewinde 1/2" × 20 UNF (Spannweite max.13 mm) verwendet werden. BOHRFUTTER MONTIEREN Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker. Gewinde am Bohrfutter (Zubehör) und am Adapter 13 (Zubehör) reinigen. Schrauben Sie das Bohrfutter auf den Adapter und verriegeln Sie den Adapter wie einen Bohrer in der Werkzeugaufnahme. Um das Bohrfutter festzuziehen (30 Nm), stellen Sie den Drehstoppschalter 4 vorübergehend auf Position

Für die Praxis Bohren Sie nicht in verdeckt liegende elektrische Leitungen, Gasund Wasserrohre. Untersuchen Sie vorher die zu bearbeitenden Flächen; zum Beispiel mit einem Metallortungsgerät. Verwenden Sie für Metall nur einwandfrei geschärfte Bohrer, für Stein und Beton nur hartmetallbestückte Gesteinsbohrer. Passen Sie die Drehzahl immer dem zu bearbeitenden Werkstoff und dem Bohrerdurchmesser an. Für genaues Arbeiten in Metall und Holz die Maschine in einen Bohrständer (Zubehör) setzen. MBH 2002

HAMMERBOHREN - MEISSELN

Schutzbrille und Gehörschutz tragen. Üben Sie keinen zu starken Anpressdruck aus. Die Leistung wird dadurch nicht erhöht. Beim Meißeln wird die beste Wirkung erzielt, wenn nur kleinere Materialstücke herausgebrochen werden. Beim Meißeln nur mit Schutzbrille und Zusatzgriff 12 arbeiten. Prüfen Sie vor der Inbetriebnahme, ob der Drehstoppschalter 4 in Stellung eingerastet ist.

Eine Fliese langsam anbohren. Erst wenn die Fliese durchbohrt ist, auf Hammerbohren umstellen. SCHRAUBEN Der Adapter 13 (Zubehör) kann Schraub-Bits aufnehmen. Es können handelsübliche Bits eingesetzt werden mit dem Sechskantmaß 6,3 mm bzw. 1/4" (DIN 3126, Form C). Schraub-Bits werden im Adapter durch einen Federring gehalten. Deswegen nur Bits mit Kerben einsetzen. 10 Wartungsmaßnahmen Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker. Halten Sie die Lüftungsschlitze stets sauber. Von außen zugängliche Kunststoffteile regelmäßig mit einem Tuch ohne Reinigungsmittel abwischen. Nach starker Beanspruchung über einen längeren Zeitraum sollte das Gerät zur Inspektion und gründlichen Reinigung einer Kress-Servicestelle zugeführt werden. 11 Umweltschutz Werfen Sie Elektrowerkzeuge nicht in den Hausmüll. Rohstoffrückgewinnung statt Müllentsorgung Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Diese Anleitung ist aus chlorfrei gefertigtem Recycling-Papier hergestellt. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet. Änderungen vorbehalten MBH 2002 - Titel.book Seite 7 Freitag, 10. August 2001 7:52 07 MBH 2002 Application The Pneumatic Drill Hammer can be used universally for impact drilling, for light chiselling work in masonry and for drilling as well as screwdriving in wood, metal and plastic.
