BEDIENUNGSANLEITUNG MAX 132-S KRESS

47097/0004 TC MAX 132/s - Buch Seite 2 Montag, 3. April 2000 9:05 09 MAX 132/s - Buch Seite 3 Montag, 3. April 2000 9:05 09

MAX 132/s - Buch Seite 4 Montag, 3. April 2000 9:05 09

Verwendung Der Akku-Schrauber ist universell einsetzbar zum Bohren und Schrauben in Holz, Metall und Kunststoff.

Sicherheitshinweise und Unfallschutz ACHTUNG! Bei der Verwendung von akkubetriebenen Werkzeugen sind grundlegende Sicherheitsvorkehrungen, einschließlich der folgenden, zu beachten, um die Gefahr eines Brandes, auslaufender Akkus und Verletzungen von Personen zu verringern. Bevor Sie die Maschine in Betrieb nehmen, lesen Sie die Bedienungsanleitung vollständig durch, befolgen Sie die Sicherheitshinweise in dieser Anleitung sowie die Allgemeinen Sicherheitshinweise für Elektrowerkzeuge im beigelegten Heft. Wichtige Hinweise, die Sie vor Inbetriebnahme unbedingt lesen sollten und deren Beachtung wir dringend empfehlen: – Laden Sie die Akkus nur mit einem vom Hersteller empfohlenen Ladegerät, und verwenden Sie das empfohlene Ladegerät niemals zum Aufladen anderer elektrischer Geräte. – Werkzeug niemals mit dem Finger am Schalter tragen. – Vor allen Arbeiten an dem Gerät den Akku herausnehmen. – Keine defekten oder deformierten Akkus verwenden. – Gerät und Akkus, welche nicht verwendet werden, sind separat an einem trockenen hochgelegenen oder verschlossenen Ort, außerhalb des Zugriffs durch Kinder aufzubewahren. Auch in Interesse der Sicherheit ist ein ans Netz angeschlossenes Ladegerät stets zu beobachten. – Gerät, Akku und Ladegerät nicht dem Regen aussetzen. Benutzen Sie die Geräte nicht in nasser oder feuchter Umgebung. – Akku und Ladegerät stets sauber und trocken halten. – Akku nicht öffnen sowie vor Stoß schützen. – Akku vor Hitze und Feuer schützen: Explosionsgefahr! Akku nicht auf Heizkörper ablegen oder längere Zeit starker Sonneneinstrahlung aussetzen, Temperaturen über 50 °C schaden. Erwärmten Akku vor dem Laden abkühlen lassen. MAX 132/s – Unter Extrembedingungen könnte etwas AkkuFlüssigkeit austreten, was aber keinen Defekt bedeutet. Gehen Sie wie folgt vor, wenn in einer solchen Situation das Gehäuse undicht wird und Akku-Flüssigkeit auf die Haut kommen sollte:

1. Betroffene Hautpartie sofort mit Wasser und Seife

2. Akku-Flüssigkeit mit Essig oder Zitronensaft neutralisieren.

3. Sollte Akku-Flüssigkeit ins Auge gelangen, das

Auge mindestens 10 Minuten mit klarem Wasser ausspülen. Dann sofort Arzt aufsuchen! – Prüfen Sie bitte, bevor Sie das Ladegerät an das Netz anschließen, ob die Spannung Ihres Stromnetzes mit der auf dem Typenschild des Ladegerätes angegebenen Netzspannung übereinstimmt. – Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Schäden nur von einer autorisierten Kundendienststelle für Kress-Elektrowerkzeuge beseitigen lassen. – Achtung Hochspannung: Ladegerät nicht öffnen! – Achten Sie darauf, dass die Verbindung Ladegerät - Akku richtig positioniert und nicht durch Fremdkörper behindert wird. – Akku-Ladeschacht von fremden Gegenständen freihalten, sowie vor Schmutz und Feuchtigkeit schützen. Der Aufbewahrungsort muss trocken und frostfrei sein. – Die Kontakte des Akkus bei Aufbewahrung außerhalb des Ladegerätes abdecken. Bei Kurzschluss durch metallische Überbrückung besteht Brandund Explosionsgefahr! – Keine Fremd-Akkus laden. Nur Original-Zubehör verwenden. – Hinweise zum Umweltschutz beachten. – Beim Bohren und Schrauben in Wänden sind diese mit einem Leitungssucher auf verborgene Strom-, Wasser- und Gasleitungen zu prüfen. – Kein asbesthaltiges Material bearbeiten! – Um die Maschine zu kennzeichnen, darf das Gehäuse nicht angebohrt werden. Die Schutzisolation wird überbrückt. Verwenden Sie Klebeschilder. – Schützen Sie die Leitungen des Ladegerätes vor scharfen Kanten. Beschädigte Leitungen sind unverzüglich durch eine unserer Service-Stellen auszuwechseln. MAX 132/s - Buch Seite 5 Montag, 3. April 2000 9:05 09 MAX 132/s

Ein-/Ausschalter Drehrichtungsumschalter Mechanische Zweigang-Schaltung Drehmomenteinstellring Akkuverriegelung Akku Akku-Ladegerät

Lärm-/Vibrationsinformation Messwerte ermittelt entsprechend EN 50 260. Schalldruckpegel: 63 + 3 dB (A) Schallleistungspegel: 76 + 3 dB (A) Arbeitsplatzbezogener Emissionswert: 66 + 3 dB (A). Für den Bedienenden sind Schallschutzmaßnahmen erforderlich. Die bewertete Beschleunigung ist typischerweise kleiner als 2,5 m/s2. Abgebildetes oder beschriebenes Zubehör muss nicht zum Lieferumfang gehören.

Technische Daten Elektronik-AkkuBohrschrauber Artikelnummer Rechts-/Linkslauf Leerlaufdrehzahl

Schrauben in Holz bis max. Bohren in Stahl bis Bohren in Holz bis Spindelgewinde Bohrfutterspannweite Mechanische Drehmomentvorwahl Maximales Drehmoment Gewicht mit Akku Akku A132 Artikelnummer (Ersatzteil-Nr. 46416) Bauart Nennspannung Kapazität Zellenanzahl Betriebstemperaturbereich Gewicht Akku-Ladegerät Artikelnummer (Ersatzteil-Nr. 30858) Eingangsspannung Ausgangsspannung Ladestrom/Ladezeit Gewicht

NiCd 13,2 V 1,5 Ah +5 °C ... +45 °C 0,8 kg MSL 60 230 V ~ 13,2 V ca. 1,65 A / ca. 60 min ca. 1,3 kg Laden der Akkus Die Nennspannung des Akku muss mit den Angaben auf dem Gerät übereinstimmen. – Die Akkus sind nicht geladen. Vor Inbetriebnahme müssen deshalb die Akkus aufgeladen werden. – Der Akku entwickelt seine max. Leistung nach ca. fünf Entlade-/Ladezyklen. – Die maximale Lebensdauer der Akkus wird erzielt, wenn Sie diese bei einer Umgebungstemperatur zwischen +5 °C und max. +45 °C laden. – Befindet sich der Akku außerhalb des zulässigen Ladetemperaturbereiches (ca. +5 °C und +45 °C), verlängert sich die Ladezeit um die Abkühl- bzw. Erwärmungszeit. – Wichtig! Akkus entladen sich auch, wenn das Gerät nicht benutzt wird. Laden Sie deshalb die Akkus regelmäßig. Oder besser: Stecken Sie den Akku in das an das Netz angeschlossene betriebsbereite Ladegerät, das nach beendeter Ladung auf Erhaltungsladung umschaltet. Das ist von besonderem Vorteil für die Pflege und die optimale Einsatzbereitschaft der Akkus. – Den Akku nicht im Ladegerät lassen, wenn dieses nicht im Betriebszustand ist. MAX 132/s - Buch Seite 6 Montag, 3. April 2000 9:05 09

Deutsch Sorgen Sie im Interesse einer langen Lebensdauer stets für rechtzeitige Ladung der Akkus. Das ist auf jeden Fall dann notwendig, wenn Sie feststellen, dass die Leistung des Gerätes nachlässt.

1. Akku 6 bei gleichzeitigem Drücken der Akkuverriegelung 5 aus dem Handgriff herausziehen.

2. Prüfen, ob die Spannung des Stromnetzes mit

der auf dem Typenschild des Ladegerätes angegebenen Netzspannung übereinstimmt. Stecker des Ladegerätes an das Netz anschließen.

3. Akku bis zum Anschlag in das Ladegerät einführen.

Akku-Ladegerät Typ: MSL 60 Bestimmungsgemäßer Gebrauch Das Gerät ist nur bestimmt zum Laden von KressNiCd-Akkus mit Spannungen zwischen 7,2 V und 13,2 V. Ladevorgang Der Ladevorgang startet, sobald der Netzstecker in die Steckdose und der Akku in den Ladeschacht eingesteckt wird. Das “intelligente“ Ladegerät erkennt den Ladezustand des Akkus und schaltet bei vollgeladenem Akku sofort auf Erhaltungsladung um. Durch dieses Ladeverfahren wird der Akku geschont und immer vollständig aufgeladen. Schnellladung ist nur möglich, wenn die Temperatur des Akkus zwischen +5 °C und +45 °C liegt. Das Ladegerät ist für Dauerbetrieb geeignet. Anzeige und Bedeutung Blinklicht grün: Akku hat Kontakt, der Ladevorgang läuft (max. 60 Minuten). Dauerlicht grün: Akku ist geladen, Ladegerät hat auf Erhaltungsladung umgeschaltet. Dauerlicht rot: Akku hat keinen Kontakt oder ist zu warm. Akku aus dem Ladegerät entnehmen und neu einstecken oder auf Raumtemperatur abkühlen lassen und Ladevorgang neu beginnen. Blinklicht rot: Akku defekt oder Kurzschluss zwischen den Ladekontakten. – Akku aus dem Ladegerät entnehmen. – Netzstecker ziehen! – Ladeschacht auf Fremdkörper überprüfen. MAX 132/s Falls eine ordnungsgemäße Ladung der Akkus nicht möglich ist:

1. Prüfen, ob die Steckdose Spannung führt.

2. Prüfen, ob einwandfreier Kontakt im Ladegerät vorhanden ist.

3. Sollte noch immer kein Laden möglich sein,

senden Sie bitte Akku-Gerät und Ladegerät an unsere nächstgelegene Service-Stelle. Hinweise zum richtigen Gebrauch des Akkus: - Zur Erzielung einer maximalen Lebensdauer, den Akku nach kurzzeitigem Gebrauch nicht sofort nachladen, sondern nach Möglichkeit bis zur unteren Kapazitätsgrenze entladen und anschließend wieder aufladen. - Vermeiden Sie möglichst ein Blockieren der Maschine. Der dadurch bedingte, überhöhte Stromfluss führt zu schnellerer Entladung und höherem Verschleiß des Akkus. - Eine immer kürzer werdende Betriebszeit des Akkus pro Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Führen Sie keine Reparaturen selbst am Ladegerät aus! Senden Sie defekte Geräte generell (auch bei defekten Netzkabeln) an unsere nächstgelegene ServiceStelle!

Inbetriebnahme Überzeugen Sie sich vor der Benutzung vom sicheren Sitz des Akkus im Gerät. Ein-/Ausschalten Mit dem Ein-/Ausschalter 1 kann die Drehzahl in dem über die mechanische 2-Gang-Schaltung vorgewählten Bereich stufenlos gesteuert und auf die Bearbeitung verschiedener Materialien abgestimmt werden. Drehrichtungs-Schalter Durch Eindrücken des Drehrichtungs-Schalters 2 bis zum Anschlag läuft die Maschine in die entsprechende Richtung. In der Mittelstellung ist der Ein-/ Ausschalter blockiert. Dadurch wird das unbeabsichtigte Einschalten der Maschine vermieden und der Akku vor ungewollter Entladung geschützt. Achtung! Drehrichtungsänderung nur im Stillstand! MAX 132/s - Buch Seite 7 Montag, 3. April 2000 9:05 09 MAX 132/s Mechanische 2-Gang-Schaltung Die mechanische 2-Gang-Schaltung ermöglicht für ein Akku-Gerät optimale Bohrdrehzahlen von 0–1500 min-1 im 2. Gang und durch hohe Übersetzung im 1. Gang (0–450 min-1) sehr hohe Durchzugskraft auch bei großen Schraubendurchmessern. Die Umschaltung erfolgt durch Betätigen des Schalters 3 bis zum Anschlag in Stellung 1 bzw. 2. Drehmomentvorwahl Der Akku-Bohrschrauber ist mit einer siebenstufigen mechanischen Drehmomentvorwahl ausgerüstet. Das Anzugsmoment für eine bestimmte Schraube wird am Stellring 4 nach Skala eingestellt. Die Größe des Drehmomentes ist von mehreren Faktoren abhängig: Art und Härte des zu bearbeitenden Materials, Art und Länge der verwendeten Schrauben, darüber hinaus aber auch von den Anforderungen, die an die Schraubverbindung gestellt werden. Die Angaben in der nachstehenden Tabelle sind daher nur als Richtwerte zu betrachten: Stufe 1 = ca. 1 Nm: Schrauben ø 3 mm Stufe 2 = ca. 2 Nm: Schrauben ø 3,5 mm Stufe 3 = ca. 3 Nm: Schrauben ø 4 mm Stufe 4 = ca. 4 Nm: Schrauben ø 4,5 mm Stufe 5 = ca. 5 Nm: Schrauben ø 5 mm Stufe 6 = ca. 6 Nm: Schrauben ø 5,5 mm Stufe 7 = ca. 7 Nm: Schrauben ø 6 mm Durch den konstruktiven Aufbau der Drehmomentkupplung wird das Erreichen des eingestellten Drehmomentes akustisch signalisiert. Die Kupplung rückt ratschend aus. Bedienung des Schnellspannbohrfutters Drehrichtungsschalter in LOCK-Position ■. Die vollautomatische Spindelarretierung ermöglicht schnelles und einfaches Wechseln des Werkzeuges im Bohrfutter. Öffnen: Hülse in Richtung „AUF“ drehen. Spannen: Futter öffnen und Werkzeug ganz einführen. Futter durch Drehen der Hülse in Richtung „ZU“ kräftig spannen. Bei weichen Bohrschäften muss eventuell nach kurzer Zeit nachgespannt werden! Achtung! Entfernen Sie aus Sicherheitsgründen bei allen Montage- und Demontagearbeiten den Akku aus dem Gerät! Deutsch

Für die Praxis Bohren Stellen Sie beim Bohren den Drehmomentring auf das Symbol „Bohren“. Die Drehmomentkupplung ist außer Funktion. Beim Bohren ist das maximal mögliche Drehmoment verfügbar. Achten Sie darauf, dass beim Bohren von Stahl keine Späne in die Lüftungsschlitze des Gehäuses gelangen, weil diese vom Dauermagneten des Motors angezogen und dauernd am Motor haften bleiben. Schrauben Achten Sie darauf, dass Bit und Schraube in Größe und Form übereinstimmen. Verwenden Sie vorteilhafterweise Kreuzschlitzschrauben. Durch die Selbstzentrierung ist sicheres Arbeiten möglich. Noch besser: TORX-Schrauben und passende Bits. Der feste Sitz des Schraubendrehereinsatzes im Schraubenkopf ermöglicht optimales Schrauben. Bohrfutter-Demontage Drehrichtungsschalter in LOCK-Position ■. Entfernen Sie die Linksgewindeschraube, die das Bohrfutter auf der Bohrspindel gegen das Losdrehen im Linkslauf sichert. Das Bohrfutter lässt sich durch einen leichten Schlag auf einen im Bohrfutter eingespannten Innensechskantschlüssel lösen und abdrehen. Wiedermontage erfolgt in umgekehrter Richtung. Planflächen am Bohrfutter und an der Spindel vor der Montage reinigen. Bohrfutter wieder fest anziehen und mit der Sicherungsschraube sichern. Beachten Sie ferner, dass der Bohrfutterschlüssel bei Verwendung von Zahnkranzbohrfuttern nicht mit Ketten, Schnüren oder ähnlichen Mitteln an der Bohrmaschine befestigt werden darf. Werkstücke sind beim Bohren und Schrauben gegen die Mitnahme durch den Bohrer zu sichern. MAX 132/s - Buch Seite 8 Montag, 3. April 2000 9:05 09

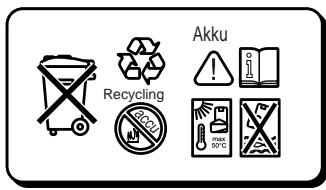

Wartungsmaßnahmen Service-Hinweise Sollten Sie die Maschine über einen längeren Zeitraum sehr stark beanspruchen, so empfehlen wir Ihnen, diese gelegentlich zusammen mit dem Ladegerät zu einer gründlichen Inspektion unserem Service einzusenden. Sie ersparen sich unnötige Reparaturkosten und erhöhen die Lebensdauer Ihres Gerätes. MAX 132/s 10 Umweltschutz Kress nimmt ausgesonderte Maschinen zurück zum ressourcen-schonenden Recycling. Durch ihre modulare Bauweise können Kress-Maschinen sehr einfach in ihre wiederverwertbaren Werkstoffe zerlegt werden. Defekte Akkus Akku müssen gemäß Richtlinie 91/157/EWG Recycling recycelt werden. Werfen Sie den verbrauchten Akku nicht in den Hausmüll, ins Feuer oder ins Wasser. Akku nicht öffnen und über die angebotenen Sammeleinrichtungen zurückgeben. Akku nicht auf Heizquellen ablegen oder längere Zeit starker Sonneneinstrahlung aussetzen. Akku nicht Temperaturen über 50 °C aussetzen. In Deutschland können nicht mehr gebrauchsfähige Geräte/Akkus zum Recycling beim Handel abgegeben oder (ausreichend frankiert) direkt eingeschickt werden an: Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Geben Sie Ihre ausgesonderte Kress-Maschine beim Handel ab oder schicken Sie sie direkt an Kress. Änderungen vorbehalten MAX 132/s - Buch Seite 9 Montag, 3. April 2000 9:05 09 MAX 132/s

• CE-Erklärungen MAX 132/s • page 59 Konformitätserklärung Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 50 260, EN 55 014-1, EN 55 014-2, EN 60 555 gemäß den Bestimmungen der Richtlinien 73/23/EWG, 89/336/EWG, 98/37/EG. (Ladegerät: EN 60 335, EN 55 014-1, EN 55 014-2, EN 61 000-3-2, EN 61 000-3-3, 73/23/EWG, 89/336/EWG).

Bisingen, den 03. April 2000 Alfred Binder Entwicklungsleiter Josef Leins Leiter Qualitätssicherung KRESS

1. Dieses Elektrowerkzeug wurde mit hoher Präzision gefertigt und

unterliegt strengen werkseitigen Qualitätskontrollen. 2. Daher garantieren wir die kostenlose Beseitigung von Fabrikationsoder Materialfehlern, die innerhalb von 24 Monaten ab Verkaufsdatum an den Endverbraucher auftreten. Wir behalten uns vor, defekte Teile auszubessern oder durch neue zu ersetzen. Ausgetauschte Teile gehen in unser Eigentum über.

3. Unsachgemäße Verwendung oder Behandlung sowie die Öffnung

des Gerätes durch nicht autorisierte Reparaturstellen führen zum Erlöschen der Garantie. Dem Verschleiß unterworfene Teile sind von Garantieleistungen ausgeschlossen.

4. Garantieansprüche können nur bei unverzüglicher Meldung von

Mängeln (auch bei Transportschäden) anerkannt werden. Durch Ausführung von Garantieleistungen wird die Garantiezeit nicht verlängert.

5. Bei Störungen bitte Gerät mit ausgefüllter Garantiekarte und kurzer

Mängelbeschreibung an uns oder die zuständige Servicestelle einsenden. Kaufbeleg beifügen. 6. Durch die von uns übernommenen Garantie-Verpflichtungen werden alle weitergehenden Ansprüche des Käufers – insbesondere das Recht auf Wandelung, Minderung oder Geltendmachung von Schadenersatzansprüchen – ausgeschlossen. 7. Dem Käufer steht jedoch nach seiner Wahl das Recht auf Minderung (Herabsetzung des Kaufpreises) oder Wandelung (Rückgängigmachung des Kaufvertrages) zu, falls es uns nicht gelingt, evtl. auftretende Mängel innerhalb einer angemessenen Frist zu beseitigen.

8. Nicht ausgeschlossen sind die Schadensersatzansprüche nach

den §§ 463, 480 Abs. 2,635 BGB wegen Fehlens zugesicherter Eigenschaften.

9. Die Bestimmungen nach Punkt 7 und 8 gelten nur für den Bereich

der Bundesrepublik Deutschland.

Schnellspannbohrfutter P 10 Linsenschraube M5 x 30L Umschaltstössel Getriebe 2-Gang Motor DC Drehzahlsteller Kontakthalter Akku A132 / 1,5 Ah Gehäuse, grau Linsenschraube 3,5 x 16 Ladegerät MSL 60 Klebeschild Spindel Lock Bedienungsanleitung Markenschild KRESS
