BEDIENUNGSANLEITUNG PSX 550 KRESS

Bedienungsanleitung D 4

Der Pneumatik-Bohrhammer ist universell einsetzbar zum Hammerbohren, für leichte Meißelarbeiten in Gestein und zum Bohren sowie Schrauben in Holz, Metall und Kunststoff.

1

Sicherheitshinweise und Unfallschutz

Bevor Sie die Maschine in Betrieb besteht,esen Sie die Bedienungsanleitung vollständig durch, befolgen Sie die Sicherheitshinweise in dieser Anleitung sowie die Allgemeinen Sicherheitshinweise für Elektrowerkzeuge im beigelegten Heft.

A Wird das Netzkabel während der Arbeit beschädigt,sofar Netzsteckerziehen.
Niemals mit beschädigtem Netzkabel arbeiten.
A Schutzbrille, Gehörschutz, Schutzhandschuhe und festes Schuhwerk/TRagen.
Aus Sicherheitsgrunden nur mit montiertem Zusatzgriff 12 arbeiten.
AKein asbesthaltiges Material bearbeiten.
Gerat nicht am Kabel tragen.
A Steckdosen im Außenbereich müssen über Fehlerstromschutzschalter (FI-) abgeschichert sein.
Um die Maschine zu kennzeichnen, damit das Gehäuse nicht angebohrt werden. Die Schutzisolation wird überbruckt. Verwenden Sie Klebeschilder.
A Wenn der Bohrer unerwartet festklemmt, reagiert die Maschine ruckartig. Nehmen Sie deshalb immer einen sicheren Stand ein und halten Sie die Maschine fest mit beiden Händen.

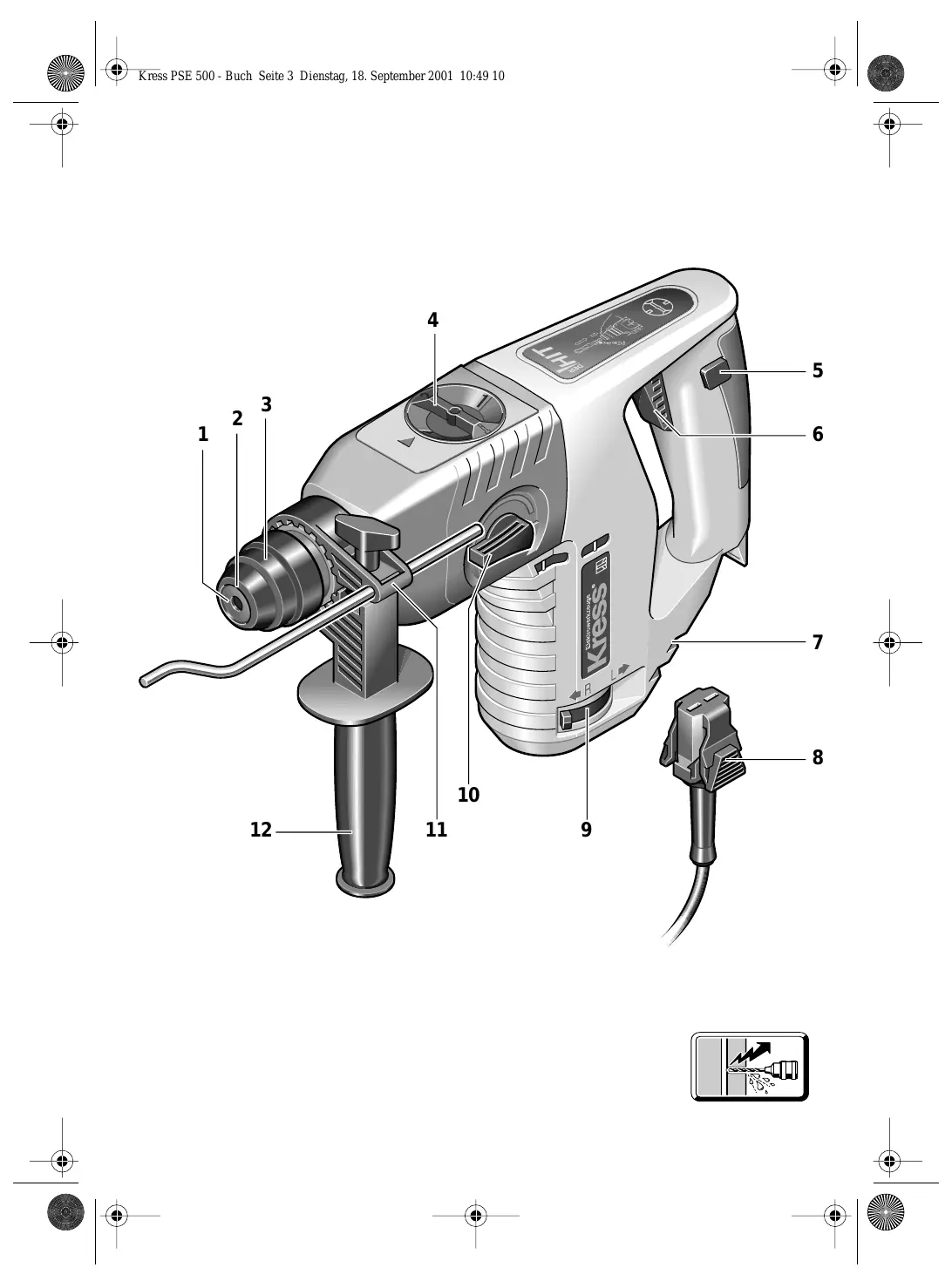

2 Bild

1 Werkzeugaaufnahme
2 Staubschutzkappe
3 Entriegelungshülse
4 Gangwahl-/Drehstoppschalter
5 Feststellknopf für Ein-/Ausschalter
6 Ein-/Ausschalter/Drehzahlsteuerung
7 Lüfungsschlitze
8 Arretierung Netzkabelmodul
9 Drehrichtungsumschalter
10 Umschalter Bohren/Hammerbohren
11 Aufnahme für Tiefenanschlag
12 Zusatzgriff
13 Adapter für Schraub-Bits/Bohrfutter

Abgebildetes oder beschriebenes Zubehör muß nicht zum Lieferumfang gehören.

3 Technische Daten

Pneumatik-Bohrhammer	PSE 500	PSX 550
Artikelnummer	0428 2601	0428 2701
Aufnahmieleistung	500 Watt	550 Watt
Abgabeleistung	200 Watt	250 Watt
Elektronische Drehzahlsteuerung	●	●
Leerlaufdrehzahl
1. Gang	0-950 1/min	0-950 1/min
2. Gang	---	0-2000 1/min
Lastdrehzahl
1. Gang, max.	0-730 1/min	0-680 1/min
2. Gang, max.	---	0-1540 1/min
Leerlaufschlagzahl	max.	max.
	4700 1/min	4700 1/min
Schlagenergie	2,1 J	2,1 J
Rechts-/Linkslauf	●	●
Spannhals-ø	43 mm	43 mm
	Euro-Norm	Euro-Norm
Werkzeugaufnahme	SDS-Plus	SDS-Plus
Bohr-Ø max.
Stahl	13 mm	13 mm
Leichtmetall	15 mm	18 mm
Holz	30 mm	35 mm
Hammerbohren in Beton	20 mm	22 mm
Empfohlener Bohrbe-reich Hammerbohren	4-12 mm	4-14 mm
Schrauben-Ø max.
Holz	6 mm	8 mm
Blech	6,3 mm	6,3 mm
Gewicht	2,75 kg	2,78 kg
Schutzklasse	II/回	II/回

4 Larm-/Vibrationsinformation

Meßwerte ermittelt entsprechend EN 50 144.

Schalldruckpegel: 84 dB (A)

Schalleistungspegel: 97 dB (A)

Arbeitsplatzbezogener Emissionswert: 87 dB (A).

Für den Bedienenden sind Schallschutzmaßnahmen erforderlich.

Die bewertete Beschleunigung beträgt typischer-weise 8,6m / s^2

PSE 500, PSX 550

Deutsch

5

5 Zusatzgriff und Netzkabelmodul montieren

Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.

Betreiben Sie das Gerät nur mit dem Zusammengriff 12. Den Zusammengriff auf den Spannhals setzen und mit der Spannschraube festziehen.

Schlieben Sie das Netzkabelmodul an den Handgriff an. Der Stecker muß einrasten.

A Verwenden Sie das Netzkabelmodul nur für Kress-Elektrowerkzeuge. Versuchen Sie nicht, andere Geräte damit zu betrieben.

Verwenden Sie nur Original Kress-Netzkabelmodule undzarmindestensschwereGummischlauchleitung(Code-BezeichnungH07RN-F).

6 Inbetriebnahme

A Prufen Sie vor Inbetriebnahme, ob die Netzspannung mit der Angabe auf dem Typenschild des Gerätes übereinstimmt.

EIN-/AUSSCHALTEN

Den Ein-/Ausschalter 6 drucken bzw. wieder loslassen.

Der Ein-/Ausschalter kann mit dem Feststellknopf 5 arretiert werden. Zum Lös den Ein-/Ausschalter 6 kurz drücken und loslassen.

MECHANISCHE GANGWAHL

Mit dem Gangwahl-/Drehstoppschalter 4 können Sie drei Einstellungen wahlen.

1 = Niedriger Drehzahlbereich: Hammerbohren, Bohren mit normalen Spiralbohrern in Holz/Metall über 8 mm Ø und Ruharbeiten.

2 = Hoher Drehzahlbereich: Bohren mit normalen Spiralbohrern bis 8 mm Ø.

= Keine Drehbewegung: Leichte Meißelarbeiten. Die Umschaltung laßt sich am besten im Stillstand vornehmen. Beachten Sieitte, daß sich der Gangwahl-/Drehstoppschalter 4 jeweils nur um 1 Stufeweiterschalten laßt. Nach Betätigungs des Ein-/Ausschalters 6 bzw. beim Anlaufen der Maschine schaltet das Getriebe in die vorgewählte Einstellung. Erst dann kann der Gangwahl-/Drehstoppschalter 4 in die{nachste Einstellung weitergeschallt werden.

BOHREN - HAMMERBOHREN

Zum Bohren den Umschalter 10 auf 念 stellen.

Zum Hammerbohren auf stellen.

Die Umschaltung laßt sich am besten im Stillstand vornehmen. Nach Betätigung des Ein-/Ausschalters 6 bzw. beim Anlaufen der Maschine schaltet das Getriebe in die vorgewählte Einstellung.

Hinweise: Linklauf beim Hammerbohren beschädigt den Bohrer. Bei Arbeiten mit Diamant-Bohrkronen und bei Ruharbeiten das Schlagwerk ausschalten.

Für Meißelarbeiten den Umschalter 4 auf = stellen.

Verwenden Sie beim Hammerbohren ausschließlich hartmetallbestückte Bohrer mit SDS plus-Schaft. Die Verwendung handelsüblicher Steinbohrer mit zylindrischem Schaff unter Verwendung des Adapters 13 und eines üblichen Bohrfutters unter Einsatz des pneumatischen Hammerwerkes ist nicht möglich.

DREHZAHLSTEUERUNG

Mit dem Ein-/Ausschalter 6
konnen Sie die Drehzahl stufen los steuern. Bei leichtem Druck auf den Ein-/Ausschalter 6 beginnt die Maschine langsam zu drehen; mit zunehmenden Druck erhöht sich die Drehzahl.

DREHRICHTUNG UMSCHALTEN

Betätigten Sie den Drehrichtungsumschalter 9 nur im Stillstand! Greifen Sie den Drehrichtungsumschalter 9 beidseitig.

Rechtslauf: Drehrichtungsumschalter 9 auf „R“ stellen.

Linklauf: Drehrichtungsumschalter 9 auf „L“ stellen.

Wichtig! Drehrichtungsumschafter 9 jeweils bis zum Anschlag am Gehäuse durchrückken, d. h. bis er spürbar einrastet.

Steht der Drehrichtungsumschafter 9 zwischen Pos. "R" und L", kann die Maschine nicht eingeschelt werden.

7 Werkzeug einsetzen/entnehmen

Die Werkzeugaufnahme 1 spannt Bohr- und Meißelwerkzeuge ohne Werkzeugschlüssel.

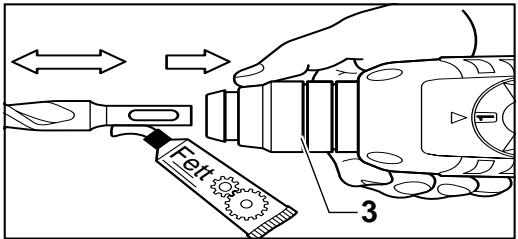

WERKZEUG EINSETZEN

Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.

Reinigen Sie den Werkzeugschaft und fetten Sieihnleitung.

6 Deutsch

PSE 500, PSX 550

Ziehen Sie die Entriegelungshülse 3 darüber. Führten Sie das Werkzeug drehend in die Werkzeugaaufnahme ein, bis es einrastet. Lassen Sie die Entriegelungshülse los. Prufen Sie das Werkzeug auf festen Sitz.

Achten Sie darauf, daß die Staubschutzkappe 2 nicht beschädigt wird.

Beschädigte Staubschutzkappe unbedingt ersetzen!

WERKZEUG ENTNEHMEN

Schieben Sie die Entriegelungshülse 3 nach hinten undziehen Sie das Werkzeug Heraus.

MEISSEL EINSTELLLEN

Bringen Sie den Gangwahl-/Drehstopschalter 4 in eine Zwischenstellung. Der Meißel laßt sich jetzt von Hand in die erforderliche Arbeitsposition dreiben.

Stellen Sie danach den Gangwahl-/Drehstoppschalter 4 wieder auf Position = . Der Meißel rastet automatisch ein, sobald er durch den Arbeits- bzw. Meißelvorgang radial belastet wird.

8 Bohrfutter (Zubehör)

Für Bohrarbeiten in Metall, Holz und Kunststoff mit Bohrnern mit normalem Schaft, ist ein Bohrfutter (max.13 mm Spannweite) lieferbar. Das Bohrfutter wird auf den Adapter (Zubehör) für Schraub-Bits montiert. Es können alle üblichen Bohrfutter mit Innengewinde 1/2'' × 20 UNF (Spannweite max.13 mm) verwendet werden.

BOHRFUTTER MONTIEREN

Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.

Gewinde am Bohrfutter (Zubehör) und am Adapter 13 (Zubehör) reinigen.

Schrauben Sie das Bohrfutter auf den Adapter und verriegeln Sie den Adapter wie einen Bohrer in der Werkzeugaufnahme. Um das Bohrfutter festzuziehen (30 Nm), stellen Sie den Gangwahl-/Drehstoppschalter 4 vorübergehend auf Position .

9 Für die Praxis

Bohren Sie nicht in verdeckt lie-gende elektrische Leitungen, Gasund Wasserrohre. Untersuchen Sie vorher die zu bearerbeitenden Flächen; zum Beispiel mit einem Metallortungsgerät.

Verwenden Sie für Metall nur einwandfrei geschärfte Bohrer, für Stein und Beton nur hartmetallbestückte Gesteinsbohrer.

Passen Sie die Drehzahl immer dem zu bearbeiten den Werkstoff und dem Bohrerdurchmesser an. Für genaues Arbeiten in Metall und Holz die Maschine in einen Bohrstandner (Zubehör) setzen.

HAMMERBOHREN - MEISSELN Schutzbrille und Gehorschutz trag.

Üben Sie keinener zu starken Anpressdruck aus. Die Leistung wird dadurch nicht erhöht.

Beim Meißeln wird die Beste Wirkung erzielt, wenn nur keinere Materialstücke herausgebrochen werden.

Beim Meißeln nur mit Schutzbrille und Zusatzgriff 12 arbeiten. Prüfen Sie vor der Inbetriebnahme, ob der Gangwahl-/Drehstoppersalter 4 in Stellung eingerastet ist.

IN FLIESEN BOHREN

Eine Fliese langsam anbohren. Erst wenn die Fliesen durchbohr ist, auf Hammerbohren umstellen.

SCHRAUBEN

Der Adapter 13 (Zubehör) kann Schraub-Bits aufnehmen. Es können handelsübliche Bits eingesetzt werden mit dem Sechskantmaß 6,3 mm bzw. 1/4" (DIN 3126, Form C).

Schraub-Bits werden im Adapter durch einen Feder-ring gehalten. Deswegen nur Bits mit Kerben einsetzen.

10 Wartungsmaßnahmen

Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.

Halten Sie die Lufungsschlitze stets sauber.

Von außen zugängliche Kunststoffeile regelmäßig mit einem Tuch ohne Reinigungsmittel abwischen.

Nach starker Beanspruchung über einen längeren Zeitraum sollen das Gerät zur Inspektion und gründlichen Reinigung einer Kress-Servicestelle zugeführten werden.

11 Umweltschutz

Kress nimmt ausgesonderte Maschinen zurück zum ressourcen-schonenden Recycling. Durch ihre modulare Bauweise konnen Kress-Maschinen sehr einfach in ihre wiederverwertbaren Werkstoffe zerlegt werden.

Geben Sie ihre ausgesonderte Kress-Maschine beim Handel ab oder schicken Sie sie direkt an Kress.

Änderungen vorbehalten

PSE 500, PSX 550

English

7

Application

3 Technische gegevens

Pneumatische boorhamer	PSE 500	PSX 550
Artikelnummer	0428 2601	0428 2701
Opgenomen vermogen	500 watt	550 watt
Afegeven vermogen	200 watt	250 watt
Elektronische toerentalregeling	●	●
Toerental onbelast
Stand 1	0-950 o.p.m.	0-950 o.p.m.
Stand 2	---	0-2000 o.p.m.
Belast toerental
Stand 1 max.	0-730 o.p.m.	0-680 o.p.m.
Stand 2 max.	---	0-1540 o.p.m.
Onbelast aantal slagen	max.	max.
	4700 o.p.m.	4700 o.p.m.
Schlagenergie	2,1 J	2,1 J
Rechts- en linksdraaien	●	●
Spanhals-ø	43 mm	43 mm
	Euro-norm	Euro-norm
Gereedschapopname	SDS-Plus	SDS-Plus
Boor-ø, max.
Staal	13 mm	13 mm
Licht metaal	15 mm	18 mm
Hout	30 mm	35 mm
Hamerboren in beton	20 mm	22 mm
Geadviseerd boorbe-reik bij hamerboren	4-12 mm	4-14 mm
Schroef-ø, max.
Hout	6 mm	8 mm
Metaalplaat	6,3 mm	6,3 mm
Gewicht	2,75 kg	2,78 kg
Veiligheidsklasse	II/回	II/回

HAMERBOOR- EN HAKWERKZAAMHEDEN

Venregang: Sett dreiertningsomkopler 9 pâ „L".

D Konformitätserklarung

Wir erklaren in alleiniger Verantwortung, dass these Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 50 144, HD 400, EN 55 014-1, EN 55 014-2, EN 61 000-2-3, EN 61 000-3-3 gemäß den Bestimmungen der Richtlinien 73/23/EWG, 89/336/EWG, 98/37/EG.

Bisingen im Oktober 2001

Alfred Binder

Leiter

Produktneuentwicklung

Josef Leins

Leiter

Qualitätssicherung

D Garantie

1. Dieses Elektrowerzeug wurde mit hoher Präzidierung gefertigt und unterliegen strengher workschnittliches Qualitätskontrollen.
2. Daher garantieren wir die kostenlose Beseitigung von Fabrikations-oder Materialfehlern, die innerhalb von 24 Monaten ab Verkaufsdatum an den Endverbraucher auftenreten. Wir behalten uns vor, defekte Teile auszubessern oder durch neue zu ersetzen. Ausgetauschte Teile gehen in unser Eigentum über.
3. Unsachgemäß Verwendung oder Behandlung sowie die Öffnung des Gerätes durch nicht autorisierte Reparaturstellen führen zum Erlösen der Garantie. Dem Verschleib unterworfene Teile sind von Garantieleistungen ausgeschlossen.
4. Garantieansprüche können nur bei unverzüglicher Meldung von Mangeln (auch bei Transportschäden) anerkannt werden. Durch Ausführung von Garantieleistungen wird die Garantiezeit nicht verlangert.
5. Bei Störungenitte Gerät mit ausgeführter Garantiekarte und kurzer Mängelbeschreibung an uns oder die zuständige Servicestelle einsenden. Kaufbeleg befügen.
6. Durch die von uns übernommenen Garantie-Verpflichtungen werden alle weitergehenden Ansprüche des Käufers - insbesondere das Recht auf Wandelung, Minderung oder Geltendmachung von Schadenersatzansprüchen - ausgeschlossen.
7. Dem Käufen steit jedoch nach seiner Wahl das Recht auf Minderung (Herabsetzung des Kaufpreises) oder Wandelung (Rückgangsmachung des Kaufvertrages) zu, falls es uns nicht gegüt, evtl. auftretende Mängel innerhalb einer angemessenen Frist zu beseitigen.
8. Nicht ausgeschlossen sind die Schadensersatzansprüche nach den §§ 463, 480 Abs. 2,635 BGB wegen Fehlens zugesicherter Eigenschaften.
9. Die Bestimmungen nach Punkt 7 und 8 gelten nur für den Bereich der Bundesrepublik Deutschland.

F Garantie

Bundesrepublik Deutschland:

Kress-elektrik GmbH + Co. - Elektromotorenfabrik - Abt. Kundendienst / Werk II

Hechinger Straße 48 - D-72406 Bisingen / Zollernalbkreis - Telefon: [phone] - Telefax: [phone]

e-mail: [e-mail]

Österreich:

b + s Elektroinstallations- und

Maschinenbaugesellschaft m.b.H.

Iheringgasse 22, A-1150 Wien

Telefon: [phone]

Telefax: [phone]

e-mail: [e-mail]

Telefon: [phone]

Telefax: [phone]

e-mail: [e-mail]

Spain:

Bittesofarausfüllenundaufbewahren.

Käufer/Purchaser/Acheteur:	Verkauf durch/Dealers name/Vendeur:
Kaufdatum:Date purchased:Date d'achat :	Serie No.:Serial No.:No. de série :
Typ:Type:Type : PSE 500 / PSX 550	Fabrikations-Nr.:Manufacturing No.:Fabrication No.:
