GEBRUIKSAANWIJZING PSX 550 KRESS
Gebruiksaanwijzing NL 14
De pneumatische boorhamer kan universeeel worden toegepast voor hamerboorwerkzaamheden, voor lichte hakwerkzaamheden in steen en voor het boren en schroeven in hout, metaal en kunststof.
1
Veiligheidsvoorschriften en voorkoming van ongevallen
Voordat u de machine in gebruik neemt, dient u de gebruiksaanwijzing volledig door te lezen. Neem de veiligheidsvoorschriften in deze gebruiksaanwijzing en de algemene veiligheidsvoorschriften voor elektrische gereedschappen in de bijgevoegde brochure in acht.
Indien de stroomkabel tijdens de werkzaamheden worden beschadigd, onmiddelijk de stekker uit het stopcontact trekken.
A Werk nooit met een beschadigde stroomkabel.
A Veiligheidsbril, gehoorbescherming, werkhand-schoenen en stevige schoenen dragen.
A Om veiligheidsreden alleen met gemonteerde extra handgreep 12 werken.
A Geen asbesthoudend materialaal bewerken.
A Machine Niet aan de kabel dragen.
A Stopcontacten buitenshuis moeten door middel van aardlekschakelaars zich beveiligd.
A Voor het aanbrengen van aanduidingen op de machine mag Niet in de behuizing worden geboard. De veiligheidsisolatie worden dan overbrugd. Gebruik stickers.
A Wanner de boor onverwacht vast blijft zitten, rea- geert de machine met een schok. Zorg er waarom voor dat u stevig staat en hou de machine met beide handen stevig vast.
2 Afbeelding
1 Gereedschapopname
2 Stofbeschemingskap
3 Ontgrendelingshuls
4 Standen- en draaistopschakelaar
5 Blokeerknop voor aan/uit-schakelaar
6 Aan/uit-schakelaar en toerentalregeling
7 Ventilatieopeningen
8 Vergrendeling stroomkabelmodule
9 Draairichtingomschakelaar
10 Omschakelaar boren/hamerboren
11 Opname voor diepteaanslag
12 Extra handgreep
13 Adapter voor bits/boorhouser
Niet al het afgebeelde en beschreiben toebehoren worden meegeleverd.
4 Informatie over geluid en vibratie
Meetwaarden vastgesteld volgens EN 50 144.
Geluidsdrukniveau: 84 dB (A)
Geluidsvermogenniveau: 97 dB (A)
Geluidsemissiewaarde op de werkplek: 87 dB (A).
Voor de bediener van de machine zijn maatregelen ter beperking van lawaaioverlast vereist.
De kenmerkende gewaardeerde versnelling bedraagt 8,6m / s^2
PSE 500, PSX 550
Nederlandss
15
5 Extra handgreep en stroomkabelmodule monteren
A Trek voordat u werkzaamheden aan de machineuitvoert altijd de stekker uit het stopcontact.
Gebruik de machine alleen met de extra hand-greep 12. De extra handgreep op de spanhals plaatsen en met de spanschroef vastdraaien.
Sluit de stroomkabelmodule op de handgreep aan. De stekker要去 vastklikken.
A Gebruik de stroomkabelmodule alleen voor elektrisch gereedschap van Kress. Probeer Niet om er andere machines mee te gebruiken.
Gebruik uitsluitend originele Kress-netkabelmodules en wel minstens een zware rubberslangleiding (code-aanduiding H07 RN-F).
6 Ingebruikneming
A Controller voor de ingebruikneming of de netspanning overeenkomt met de gegevens op hetypeplaatje van de machine.
IN- EN UITSCHAKELEN
De aan/uit-schakelaar 6 indrukken en wee loslaten. De aan/uit-schakelaar kan met de blokkeerknop 5 worden geblokkeerd. Om de aan/uit-schakelaar 6 waar los te make, kort indrukken en loslaten.
MECHANISCHE STANDENKEUZE
Met de standen- en draaistopschakelaar 4 kunt u drie instellungen kiezen.
1 = Laag toerentalbereik: Hamerboren, boren in hout en metaal met normale spiraalboren van meer dan 8 mm en mengwerkzaamheden.
2 = Laag toerentalbereik: Boren met normale spi-ralboren tot 8 mm.
= Geen draaibeweging: Lichte hakwerkzaamheden.
De omschakeling kan het best worden uitgevoerd terwijl de machine stilstaat. Let erop dat de standen- en draaistopschakelaar 4 alttijd maar eén stand verder kan worden geschakeld. Na het bedieren van de aan/uit-schakelaar 6 of bij het starten van de machine schakelt de transmissie in de vooraf gekozen instelling. Pas daarna kan de standen- en draaistopschaklaar 4 in de volgende stand worden gezet.
BOREN EN HAMERBOREN
Om te boren de omschakelaar 10 op 忍 instellen. Om te hamerboren op instellen.
De omschakeling kan het best worden uitgevoerd terwijl de machine stilstaat. Na het bedieren van de aan/uit-schakelaar 6 of bij het starten van de machine schakelt de transmissie in de vooraf gekozen insteling.
Aanwijzingen: Linksdraaien bij hamerboren beschadigt de boor. Bij werkzaamheden met diamantboorkronen en bij mengwerkzaamheden het slagmechanisme uitschakelen.
Voor hakwerkzaamheden de omschakelaar 4 op instellen.
Gebruik bij het hamerboren uitsluitend hardmetallen boren met SDS-Plus-schacht. Het gebruik van in de handel verkrijbare steenboren met cilindrische schacht in combinatie met de adapter 13 en een gewone boorhoender met toepassing van het pneumatiche hamermechanisme is Niet möglichk.
TOERENTALBESTURING
Met de aan/uit-schakelaar 6 kutu het toerental traploos besturen. Bij lichte druk op de aan/uit-schakelaar 6 begint de machine langzaam te draaien, bij toenemende druk worden het toerental hoger.
DRAAIRICHTING OMSCHAKELEN
Bedien de draairichtingomschakelaar 9 alleen wanner de machine stilstaat.
Pak de draairichtingomschakelaar 9 aan beiden zijden vast.
Rechtsdraaien:
Draairichtingomschakelaar 9 op „R“ instellen.
Linksdraien:
Draairichtingomschakelaar 9 op „L“ instellen.
Belangrijk!
Druk de draairichtingomschakelaar 9 door tot aan de aanslag op het huis, dus tot de schakelaar merkbaar vastklikt.
Indien de draairichtingomschakelaar 9:tussen pos. ^ en ^ , staat, kan de machine nicht worden ingeschakeld.
7 Gereedschap Inzetten of verwijdersen
De gereedschapopname 1 span boor- en hakgereed-schap zonder gereedschapsleutel.

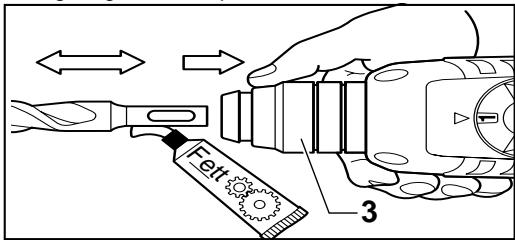

GEREEDSCHAP INZETTEN
A Trek voordat u werkzaamheden aan de machineuitvoert alotijd de stekker uit het stopcontact.
Reinig de gereedschapschacht en vet deutsche licht in.
16 Netherlands
PSE 500, PSX 550
Trek de ontgrendelingshuls 3 terug. Stek het gereedschap in de gereedschapopname tot het vastklikt. Laat de vergrendelingshuls los. Controller of het gereedschap stevig vast zit.
Let er op dat de stofbeschemingskap 2 nicht worden beschadigd.
Beschadigde stofbeschemingskap beslist verwangen!
GEREEDSCHAP VERWIJDEREN
Duw de vergrendelingshuls 3aar achefteren en trek het gereedschapaar buiten.
BEITEL INSTELLLEN
Breng de standen- en draaistopschakelaar 4 in een tussenstand. De beitel kan nu met de hand in de vereiste werkstand worden gedraaid.
Stel daarna de standen- en draaistopschakelaar 4\ weer op de positie = in. De beitel klikt automatisch\ vast zodra deze bij de werkzaamheden of bij het\ hakken radiaal worden belast.
8 Boorhouser (toebehoren)
Voor boorwerkzaamheden in metaal, hout en kunststof met boren met normale schacht is een boorhouser (max. 13 mm spanwijdtje) leverbaar. De boorhouser wordt op de adapter (toebehoren) voor bits gemonteerd. Alle gebruikelijke boorholders met binnenschroefdraad 1/2 x 20 UNF (spanwijdtje max. 13 mm) kannen worden gebruikt.
BOORHOUDER MONTEREN
A Trek voordat u werkzaamheden aan de machineuitvoert alotijd de stekker uit het stopcontact.
Schroefdraad van boorhouser (toebehoren) en adap-ter 13 (toebehoren) reinigen.
Schroef de boorhouser op de adapter en vergrendel de adapter als een boor in de gereedschapopname. Om de boorhouser vast te draaien (30 Nm), stelt u de standen- en draaistopschakelaar 4 tjdelijk in op positie C.
9 Voor de praktijk
Boor Niet in verborgen elektrische leidingen of in buizen voor gas of water. Onderzoek eerst het te bewerken oppervlak, bijvoorbeeld met een metaaldetector.
Gebruik voor metaal alleen goed geslepen boren,
voor steen en beton alleen hardmetalen steenboren.
Pas het toerental altijd aan het te bewerken materiaal aan. Voor nauwkeurige werkzaamheden in metaal en hout de machine in een boorstandaard (toebehoren) plaatsen.
Draag een veiligheidsbril en een gehoorbescherming.
Oefen geen te sterke druk uit. Het vermogen worden daardoor Niet groter.
Bij hakwerkzaamheden worden het Beste resultaat bereikt wanner slechtskleine stukken materiaal worden uitgebroken.
A Bij hakwerkzaamheden alleen met veiligheidsbril en extra handgreep 12 werken. Controlleroor de ingebruikneming of de standen- en draaistopschekelaar 4 in stand is vastgektik.
IN TEGELS BOREN
Een tegel langzaam aanboren. Pas wanner door de tegel is geboard, omschakelen maar hamerboren.
SCHROEVEN
De adapter 13 (toebehoren) kan schroefbits opnemen. Er können normala in de handel verkrijgbare bits worden gezruikt met inbusmaat 6,3 mm resp. 1/4" (DIN 3126, vom C).
Schroefbits worden in de adapter vastgehonden door een veerring. Gebruik waarom alleen bits met een inkeping.
10 Onderhoudswerkzaamheden
A Trek voordat u werkzaamheden aan de machineuitvoert algijd de stekker uit het stopcontact.
De ventilatieopeningen altijd schoon honden.
Van buiten toegankelijke kunststofonderdelen regelmatig afvegen met een doek zonder reinigingsmiddel.
Na intensief gebruik gedurende een langeperiode moet de machine voor inspectie en grondige reiniging maar een Kress-servicewerkplaats worden gebracht of gestuurd.
11 Milieubescherming
Kress neemt onbruikbaar geworden machines terug om deze te recyclen, zodat met grundstoffen zuiring worden omgegaan. Door hun modulaire constructie kuren machines van Kress zeer eenvoudig uit elkaar worden
gehaald in materialen die opniew kuren worden gebrukt.
Geef onbruikbaar geworden machines af bij de vakhandel of stuur deze rechtstreeks maar Kress.
Wijzigingen voorbehouden
PSE 500, PSX 550
Italiano
17
Applicazione
NL (C) Konformiteitsverklaring
Wij verklaren op eigendverantwoording, dat dit produkt voldoet aan de volgende normen of normatieve dokumenten: EN 50 144, HD 400, EN 55 014-1, EN 55 014-2, EN 61 000-2-3, EN 61 000-3-3 volgens de bepalingen van de richtlijnen 73/23/EEG, 89/336/EEG, 98/37/EG.
- Dit elektrisch gereedsch is vervaardigd met grote naukeurighein en is onderhevig aan strengkealitetsproctres in die fabrik.
- Daarom garanderen wij hetkesteloosverhelpen van fabricage- of materiaalfouten die binnen 24 maanden na de datum van de verkoop aan eindverbruiker optreden. Wij behouden ons hetrecht voor, defiecte onderdelen te repareren of door nuwe te verrangen. Vervangen onderdelen worden ons eigendom.
- Ondeskundig gebruik of ondekundige behandelring alsmede het openen van de machine door nicht erkende reparatiebedrijven leiden tot verlies van de garantie. Onderdelen die aan slijtage onderhevigঃ, zichen van de garantie uitzegasloten.
- Er kan slechts aanssprak op garantie verleend worden als de schade onverwild gemeld werd (ook bij transportschade). Er volgt geen verlenging van de garantieperiode na uitvoering van garantieprestaties.
- Gleeve in geval van storing de machine met ingevulde garantie-bon en een korte beschrijving van de schade aan ons of aan een bevoegde service-dienst in te sturen. Cassabon bijvoegen.
- Door de door ons opgenomen garantieverplichtingen zijn alle verdere aanspraken van de koper - met name hetrecht op koopvernietiging, prijsreductie of het eisen van schadevergoeding - uitgesloten.
- De koper heeft echter maar keuze hetrecht op prijsreductie (vermindering van de aankoopprijs) of op koopvermietiging (annuleren van het koopcontract), indien wij er nicht in slagen, eventuele opge-treden defecten binnen een redelijkte termijn te herstellen.
- Niet uitgesloten zijn de eisen van schadevergoeding volgens §§ 463, 480 alinea. 2,635 BGB wegens Niet bestaande, toegeken-de eigenschappen.
- De bepalingen onder punt 7 en 8 gelden alleen maar voor de Bondsrepubliek Duitsland.
