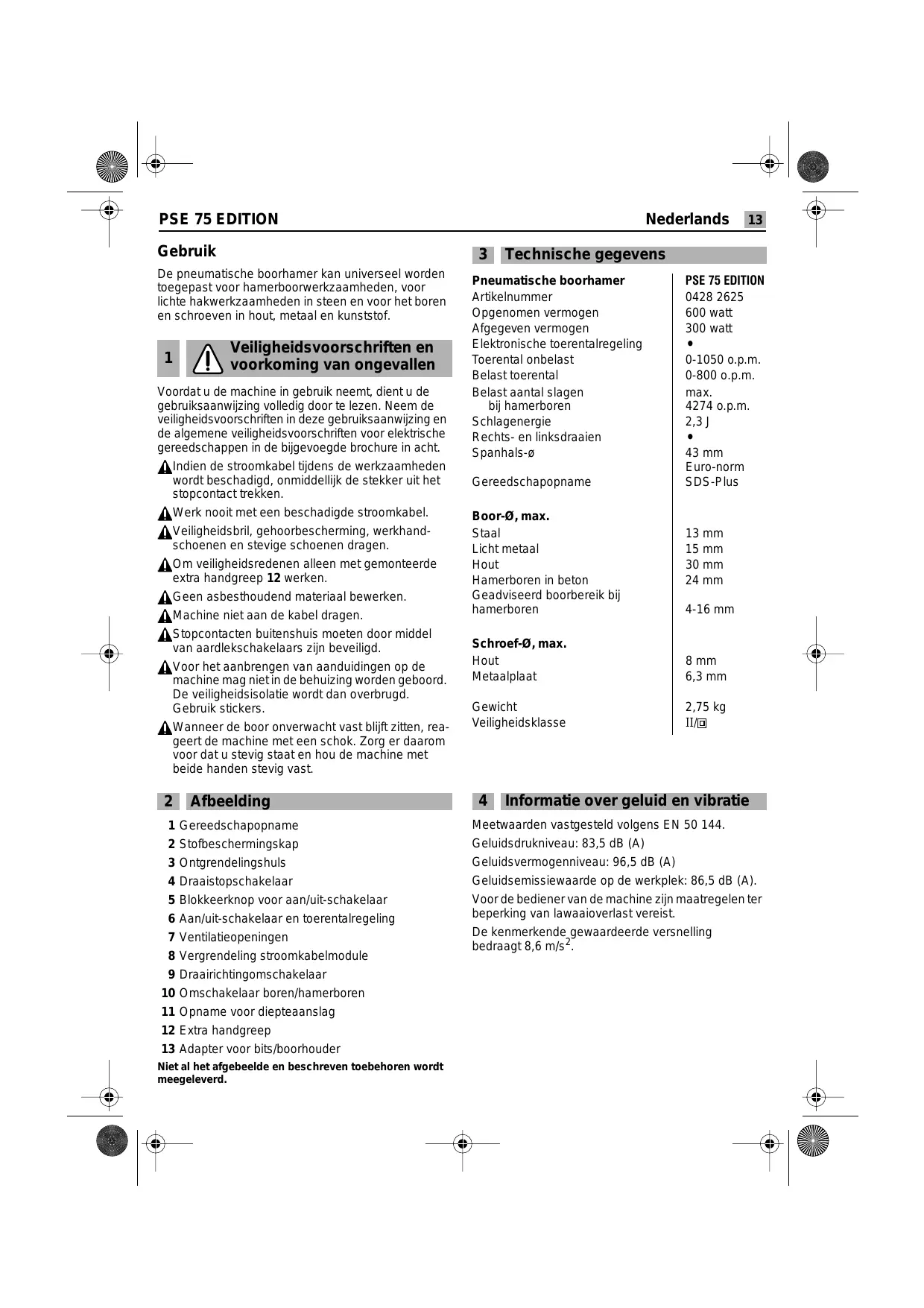

GEBRUIKSAANWIJZING PSE 75 EDITION KRESS

Gebruiksaanwijzing 13

De pneumatische boorhamer kan universeel worden toegepast voor hamerboorwerkzaamheden, voor lichte hakwerkzaamheden in steen en voor het boren en schroeven in hout, metaal en kunststof.

1

Veiligheidsvoorschriften en voorkoming van ongevallen

Voordat u de machine in gebruik neemt, dient u de gebruiksaanwijzing volledig door te lezen. Neem de veiligheidsvoorschriften in deze gebruiksaanwijzing en de algemene veiligheidsvoorschriften voor elektrische gereedschappen in de bijgevoegde brochure in acht.

Indien de stroomkabel tijdens de werkzaamheden worden beschadigd, onmiddelijk de stekker uit het stopcontact trekken.
A Werk nooit met een beschadigde stroomkabel.
A Veiligheidsbril, gehoorbescherming, werkhand-schoenen en stevige schoenen dragen.
A Om veiligheidsreden alleen met gemonteerde extra handgreep 12 werken.
A Geen asbesthoudend materiaal bewerken.
A Machine Niet aan de kabel dragen.
A Stopcontacten buitenshuis moeten door middel van aardlekschakelaars zich beveiligd.
A Voor het aanbrengen van aanduidingen op de machine mag Niet in de behuizing worden geboard. De veiligheidsisolatie worden dan overbrugd. Gebruik stickers.
A Wanner de boor onverwacht vast blijft zitten, rea- geert de machine met een schok. Zorg er waarom voor dat u stevig staat en hou de machine met beide handen stevig vast.

Belast aantal slagen

bij hamerboren

Schlagenergie

Rechts- en linksdraaien

Spanhals-

Gereedschapopname

Boor- ,max.

Staal

Licht metaal

Hout

Hamerboren in beton

Geadviseerd boorbereik bij

hamberboren

Schroef- ,max.

Hout

Metaalplaat

Gewicht

Veiligheidsklasse

PSE 75 EDITION

0428 2625

600 watt

300 watt

0-1050 o.p.m.

0-800 o.p.m.

max.

4274 o.p.m.

2,3J

43 mm

Euro-norm

SDS-Plus

13 mm

15 mm

30 mm

24 mm

4-16 mm

8mm

6,3 mm

2,75 kg

II/回

2 Afbeelding

1 Gereedschapopname
2 Stofbeschemingskap
3 Ontgrendelingshuls
4 Draaistopschakelaar
5 Blokeerknop voor aan/uit-schakelaar
6 Aan/uit-schakelaar en toerentalregeling
7 Ventilatieopeningen
8 Vergrendeling stroomkabelmodule
9 Draairichtingomschakelaar
10 Omschakelaar boren/hamerboren
11 Opname voor diepteaanslag
12 Extra handgreep
13 Adapter voor bits/boorhouser

Niet al het afgebeelde en beschreiben toebehoren worden meegeleverd.

4 Informatie over geluid en vibratie

Meetwaarden vastgesteld volgens EN 50 144.

Geluidsdrukniveau: 83,5 dB (A)

Geluidsvermogenniveau: 96,5 dB (A)

Geluidsemissiewaarde op de werkplek: 86,5 dB (A).

Voor de bediener van de machine zijn maatregelen ter beperking van lawaaioverlast vereist.

De kenmerkende gewaardeerde versnelling bedraagt 8,6 m/s2.

5 Extra handgreep en stroomkabelmodule monteren

A Trek voordat u werkzaamheden aan de machineuitvoert altijd de stekker uit het stopcontact.

Gebruik de machine alleen met de extra handgreep 12. Plaats het handvat op de spanhals van de boormachine. Draai het handvat in de voor de werkzaamheden vereiste stand en span het stevig vast met de huls van het handvat.

Sluit de stroomkabelmodule op de handgreep aan. De stekker要去 vastklikken.

A Gebruik de stroomkabelmodule alleen voor elektrisch gereedschap van Kress. Probeer Niet om er andere machines mee te gebruiken.

Gebruik uitsluitend originele Kress-netkabelmodules en wel minstens een zware rubberslangeiding (code-aanduiding H07 RN-F).

6 Ingebruikneming

A Controller voor de ingebruikneming of de netspanning overeenkomt met de gegevens op het typeplaatje van de machine.

IN- EN UITSCHAKELEN

De aan/uit-schakelaar 6 indrukken en weeer loslaten.

De aan/uit-schakelaar kan met de blokkeerknop 5\ worden geblokkeerd. Om de aan/uit-schakelaar 6\ weer los te make, kort indrukken en loslaten.

DRAAISTOP

Met de draaistopschakelaar 4 kunt u twee instellen gen kiezen.

1 = Boren/hamerboren, roerwerkzaamheden

= Geen draaibeweging: Lichte hakwerkzaamheden.

De omschakeling kan het best worden uitgevoerd terwijl de machine stilstaat.

Na het bedieren van de aan/uit-schakelaar 6 of bij het starten van de machine schakelt de transmissie in de vooraf gekozen instelling.

BOREN EN HAMERBOREN

Om te boren de omschakelaar 10 op instellen.

Om te hamerboren op instellen.

De omschakeling kan het best worden uitgevoerd terwijl de machine stilstaat.

Na het bedieren van de aan/uit-schakelaar 6 of bij het starten van de machine schakelt de transmissie in de vooraf gekozen instelling.

Aanwijzingen: Linksdraaien bij hamerboren beschadigt de boor. Bij werkzaamheden met diamantboorkronen en bij mengwerkzaamheden het slagmechanisme uitschakelen.

Voor hakwerkzaamheden de omschakelaar 4 op instellen.

Gebruik bij het hamerboren uitsluitend hardmeta-len boren met SDS-Plus-schacht. Het gebruik van in de handel verkrijgbare steenboren met cilindrische schacht in combinatie met de adapter 13 en een gewone boorhouser met toepassing van het pneumatische hamermechanisme is Niet möglichk.

TOERENTALBESTURING

Met de aan/uit-schakelaar 6 kutn u het toerental traploos besturen. Bij lichte druk op de aan/uit-schakelaar 6 begint de machine langzaam te draaien, bij toenemende druk worden het toerental hoger.

DRAAIRICHTING OMSCHAKELEN

Bedien de draairichtingomschakelaar 9 alleen wanner de machine stilstaat.

Pak de draairichtingomschakelaar 9 aan beiden zijden vast.

Rechtsdraaien: Draairichtingomschakelaar 9 op „R"instellen.

Linksdraaien: Draairichtingomschakelaar 9 op „L“ instellen.

Belangrijk! Draai de draairichtingom-schakelaar 9 aktijd door tot aan de aanslag op het huis, dus tot deze merkbaar vastklikt.

Indien de draairichtingomschakelaar 9:tussen pos. ^ en ^ , staat, kan de machine nicht worden ingeschakeld.

7

Gereedschap inzetten of verwijderen

De gereedschapopname 1 span boor- en hakgereed-schap zonder gereedschapsleutel.

GEREEDSCHAP INZETTEN

A Trek voordat u werkzaamheden aan de machineuitvoert algijd de stekker uit het stopcontact.

Reinig de gereedschapschacht en vet unde zeicht in.

Trek de ontgrendelingshuls 3 terug. Stek het gereedschap in de gereedschapopname tot het vastklikt. Laat de vergrendelingshuls los. Controller of het gereedschap stevig vast zit.

Let er op dat de stofbeschemingskap 2 nicht worden beschadigd.

Beschadigde stofbeschemingskap beslilst verwangen!

GEREEDSCHAP VERWIJDEREN

Duw de vergrendelingshuls 3aar achefteren en trek het gereedschapaar buiten.

BEITEL INSTELLLEN

Breng de draaistopschakelaar 4 in een tussenstand. De beitel kan nu met de hand in de vereiste werkstand worden gedraaid.

Stel daarna de draaistopschakelaar 4 wee op de positie in. De beitel klikt automatisch vast zodra deze bij de werkzaamheden of bij het hakken radiaal worden belast.

8 Boorhouser (toebehoren)

Voor boorwerkzaamheden in metaal, hout en kunststof met boren met normale schacht is een boorhouder (max. 13 mm spanwijdte) leverbaar. De boorhouder wordt op de adapter (toebehoren) voor bits gemonteerd. Alle bruuikelijke boorholders met binnenschroefdraad 1/2'' × 20 UNF (spanwijdte max. 13 mm) kannen worden gebruikt.

BOORHOUDER MONTEREN

A Trek voordat u werkzaamheden aan de machineuitvoert altijd de stekker uit het stopcontact.

Schroefdraad van boorhouser (toebehoren) en adap-ter 13 (toebehoren) reinigen.

Schroef de boorhouser op de adapter en vergrendel de adapter als een boor in de gereedschapopname. Om de boorhouser vast te draaien (30 Nm), stelt u de draaistopschakelaar 4 tijdelijk in op positie

9 Voor de praktijk

Boor Niet in verborgen elektrische leidingen of in buizen voor gas of water. Onderzoek eerst het te bewerken oppervlak, bijvoorbeeld met een metaaldetector.

Gebruik voor metaal alleen goed geslepen boren,
voorsteen en beton alleen hardmetalen steenboren.

Pas het toerental altijd aan het te bewerken materiaal aan. Voor nauwkeurige werkzaamheden in metaal en hout de machine in een boorstandaard (toebehoren) plaatsen.

Draag een veiligheidsbril en een gehoorbescherming.

Oefen geen te sterke drukuit. Het vermogen worden daardoor Niet gro ter.

A Bij hakwerkzaamheden alleen met veiligheidsbril en extra handgreep 12 werken. Controlleroor de ingebruikneming of dedraaistopschakelaar 4 in stand 一 = is vastgeklikt.

IN TEGELS BOREN

Een tegel langzaam aanboren. Pas wanner door de tegel is geboard, omschakelen maar hamerboren.

SCHROEVEN

De adapter 13 (toebehoren) kan schroefbits openmen. Er können normala in de handel verkrijgbare bits worden gezruikt met inbusmaat 6,3 mm resp. 1/4" (DIN 3126, vom C).

Schroefbits worden in de adapter vastgehonden door een veerring. Gebruik waarom alleen bits met een inkening.

10 Slipkoppeling

Wanneer de boor vastklemt of vasthaakt, wordt de slipkoppeling geactiveerd.

Ontlast de machine onmiddelijk door de boor terug te trekken.

Houd de machine alltijd met beiden handen stevig vast en zorg ervoor dat u stabel staat.

11 Onderhoudswerkzaamheden

A Trek voordat u werkzaamheden aan de machineuitvoert algid de stekker uit het stopcontact.

De ventilatieopeningen altijd schoon houden.

Van buiten toegankelijke kunststoffonderdelen regelmatig afvegen met een doek zonder reinigingsmiddel.

Na intensief gebruik gedurende een langeperiode moet de machine voor inspectie en grondige reiniging maar een Kress-servicewerkplaats worden gebracht of gestuurd.

12 Milieubescherming

Kress neemt onbruikbaar geworden machines terug om deze te recyclen, zodat met grundstoffen zuinig worden omgegaan. Door hun modulaire constructie kunnen machines van Kress zeer eenvoudig uit elkaar worden gehaal in materialen die opniew kunnen worden gebruikt.

Geef onbruikbaar geworden machines af bij de vakhandel of stuur deze rechtstreeks maar Kress.

Wijzigingen voorbehouden

Bij hakwerkzaamheden wordt het Beste resultaat bereikt wanner slechtskleine stukken materiaal worden uitgebroken.
