PSE 500 - Elektrische boor KRESS - Gratis gebruiksaanwijzing en handleiding

Producttype	Pneumatisch boorhamer (klopboormachine)
Merk	KRESS
Model	PSE 500
Opgenomen vermogen	500 W
Afgegeven vermogen	200 W
Onbelast toerental (1e versnelling)	0 - 950 t/min
Max. belast toerental (1e versnelling)	0 - 730 t/min
Max. slagfrequentie onbelast	4700 slagen/min
Slagenergie	2,1 J
Rechts- en linksom	Ja
Gereedschapbevestiging	SDS-Plus
Max. boordiameter in staal	13 mm
Max. boordiameter in hout	30 mm
Max. boordiameter in beton (met slag)	20 mm
Aanbevolen boordiameter (beton)	4 - 12 mm
Gewicht	2,75 kg
Beschermingsklasse	II (dubbele isolatie)
Geluidsniveau (geluidsdruk)	84 dB(A)
Geluidsniveau (geluidsvermogen)	97 dB(A)
Trillingen (werkelijke versnelling)	8,6 m/s²
Voeding	230 V (netstroom, spanning controleren)
Modulaire netkabel	Ja, met vergrendeling
Extra handgreep	Ja, verplicht voor de veiligheid
Onderhoud	Houd de koelopeningen schoon, reinig met een vochtige doek
Garantie	24 maanden (productie- of materiaalfouten)

Veelgestelde vragen - PSE 500 KRESS

Hoe start en stop ik de boormachine?

Druk op de aan/uit-schakelaar (6) om te starten, laat los om te stoppen. Voor continu gebruik, duw de vergrendelknop (5) in. Schakel de vergrendeling uit door kort op de schakelaar te drukken.

Hoe wijzig ik het toerental?

Gebruik de snelheidsschakelaar (4) om te kiezen uit drie standen: 1 (laag toerental voor slagboren of grote diameters), 2 (hoog toerental voor kleine diameters) en = (rotatie uit voor beitelen). Schakel altijd bij stilstaande machine.

Hoe plaats ik een SDS-Plus boor?

Reinig en smeer de schacht van het gereedschap licht in. Trek de vergrendelring (3) naar achteren, steek het gereedschap erin en draai tot het vastklikt, laat dan de ring los. Controleer of het goed vastzit.

Kan ik gewone cilindrische boren gebruiken?

Ja, met een adapteerboorkop (accessoire) met opening max. 13 mm, schroefdraad 1/2'' x 20 UNF. De boorkop wordt op de adapter (13) geschroefd, die als een SDS-Plus boor wordt bevestigd. Let op: Gebruik geen slag voor cilindrische boren.

Wat is de veiligheidsprocedure voor onderhoud?

Trek altijd de modulaire netkabel uit het stopcontact voordat u gereedschap wisselt, schoonmaakt of onderhoud uitvoert. Draag een veiligheidsbril, gehoorbescherming, handschoenen en stevige schoenen.

Hoe stel ik de draairichting in?

Gebruik de draairichtingschakelaar (9) alleen bij volledig stilstaande machine. Stand 'R' voor rechtsom, 'L' voor linksom. Zorg dat hij goed vastklikt.

Welke materialen kan ik boren?

Hout (tot 30 mm), staal (13 mm), lichte legeringen (15 mm), beton (20 mm met slag). Voor tegels, boor met lage snelheid zonder slag, schakel dan slag in na het doorboren. Gebruik hardmetalen boren voor beton.

Hoe onderhoud ik de boormachine?

Houd de koelopeningen schoon. Reinig de kunststof onderdelen met een vochtige doek (geen reinigingsmiddel). Bij intensief gebruik, laat de machine reinigen bij een erkend KRESS-servicecentrum. Vervang de stofkap (2) als deze beschadigd is.

Wat te doen bij vastlopen van de boor?

De machine kan heftig reageren. Neem altijd een stabiele houding aan en houd de machine stevig met beide handen vast. Als de boor vastloopt, laat de schakelaar los en trek de stekker uit het stopcontact voordat u de boor losmaakt.

Wat is de garantie en hoe activeer ik deze?

24 maanden garantie op fabricagefouten. Bewaar de factuur en de ingevulde garantiekaart. Bij een storing, stuur het apparaat met een beschrijving van de defecten en de factuur naar de KRESS-klantenservice. Slijtagedelen zijn uitgesloten.

GEBRUIKSAANWIJZING PSE 500 KRESS

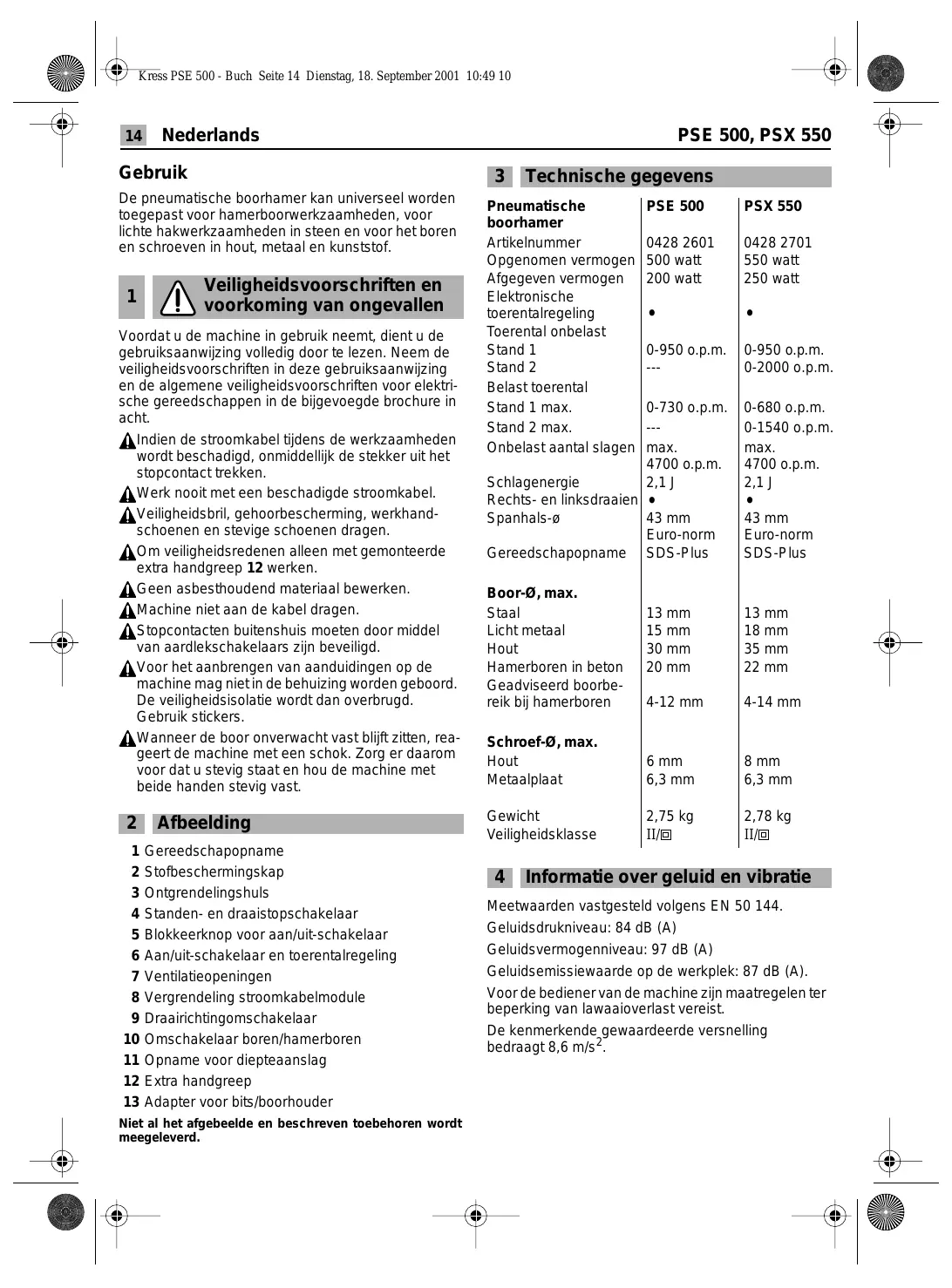

Gebruiksaanwijzing NL 14

De pneumatische boorhamer kan universeeel worden toegepast voor hamerboorwerkzaamheden, voor lichte hakwerkzaamheden in steen en voor het boren en schroeven in hout, metaal en kunststof.

1

Veiligheidsvoorschriften en voorkoming van ongevallen

Voordat u de machine in gebruik neemt, dient u de gebruiksaanwijzing volledig door te lezen. Neem de veiligheidsvoorschriften in deze gebruiksaanwijzing en de algemene veiligheidsvoorschriften voor elektrische gereedschappen in de bijgevoegde brochure in acht.

Indien de stroomkabel tijdens de werkzaamheden worden beschadigd, onmiddelijk de stekker uit het stopcontact trekken.
A Werk nooit met een beschadigde stroomkabel.
A Veiligheidsbril, gehoorbescherming, werkhand-schoenen en stevige schoenen dragen.
A Om veiligheidsreden alleen met gemonteerde extra handgreep 12 werken.
A Geen asbesthoudend materialaal bewerken.
A Machine Niet aan de kabel dragen.
A Stopcontacten buitenshuis moeten door middel van aardlekschakelaars zich beveiligd.
A Voor het aanbrengen van aanduidingen op de machine mag Niet in de behuizing worden geboard. De veiligheidsisolatie worden dan overbrugd. Gebruik stickers.
A Wanner de boor onverwacht vast blijft zitten, rea- geert de machine met een schok. Zorg er waarom voor dat u stevig staat en hou de machine met beide handen stevig vast.

2 Afbeelding

1 Gereedschapopname
2 Stofbeschemingskap
3 Ontgrendelingshuls
4 Standen- en draaistopschakelaar
5 Blokeerknop voor aan/uit-schakelaar
6 Aan/uit-schakelaar en toerentalregeling
7 Ventilatieopeningen
8 Vergrendeling stroomkabelmodule
9 Draairichtingomschakelaar
10 Omschakelaar boren/hamerboren
11 Opname voor diepteaanslag
12 Extra handgreep
13 Adapter voor bits/boorhouser

Niet al het afgebeelde en beschreiben toebehoren worden meegeleverd.

4 Informatie over geluid en vibratie

Meetwaarden vastgesteld volgens EN 50 144.

Geluidsdrukniveau: 84 dB (A)

Geluidsvermogenniveau: 97 dB (A)

Geluidsemissiewaarde op de werkplek: 87 dB (A).

Voor de bediener van de machine zijn maatregelen ter beperking van lawaaioverlast vereist.

De kenmerkende gewaardeerde versnelling bedraagt 8,6m / s^2

PSE 500, PSX 550

Nederlandss

15

5 Extra handgreep en stroomkabelmodule monteren

A Trek voordat u werkzaamheden aan de machineuitvoert altijd de stekker uit het stopcontact.

Gebruik de machine alleen met de extra hand-greep 12. De extra handgreep op de spanhals plaatsen en met de spanschroef vastdraaien.

Sluit de stroomkabelmodule op de handgreep aan. De stekker要去 vastklikken.

A Gebruik de stroomkabelmodule alleen voor elektrisch gereedschap van Kress. Probeer Niet om er andere machines mee te gebruiken.

Gebruik uitsluitend originele Kress-netkabelmodules en wel minstens een zware rubberslangleiding (code-aanduiding H07 RN-F).

6 Ingebruikneming

A Controller voor de ingebruikneming of de netspanning overeenkomt met de gegevens op hetypeplaatje van de machine.

IN- EN UITSCHAKELEN

De aan/uit-schakelaar 6 indrukken en wee loslaten. De aan/uit-schakelaar kan met de blokkeerknop 5 worden geblokkeerd. Om de aan/uit-schakelaar 6 waar los te make, kort indrukken en loslaten.

MECHANISCHE STANDENKEUZE

Met de standen- en draaistopschakelaar 4 kunt u drie instellungen kiezen.

1 = Laag toerentalbereik: Hamerboren, boren in hout en metaal met normale spiraalboren van meer dan 8 mm en mengwerkzaamheden.

2 = Laag toerentalbereik: Boren met normale spi-ralboren tot 8 mm.

= Geen draaibeweging: Lichte hakwerkzaamheden.

De omschakeling kan het best worden uitgevoerd terwijl de machine stilstaat. Let erop dat de standen- en draaistopschakelaar 4 alttijd maar eén stand verder kan worden geschakeld. Na het bedieren van de aan/uit-schakelaar 6 of bij het starten van de machine schakelt de transmissie in de vooraf gekozen instelling. Pas daarna kan de standen- en draaistopschaklaar 4 in de volgende stand worden gezet.

BOREN EN HAMERBOREN

Om te boren de omschakelaar 10 op 忍 instellen. Om te hamerboren op instellen.

De omschakeling kan het best worden uitgevoerd terwijl de machine stilstaat. Na het bedieren van de aan/uit-schakelaar 6 of bij het starten van de machine schakelt de transmissie in de vooraf gekozen insteling.

Aanwijzingen: Linksdraaien bij hamerboren beschadigt de boor. Bij werkzaamheden met diamantboorkronen en bij mengwerkzaamheden het slagmechanisme uitschakelen.

Voor hakwerkzaamheden de omschakelaar 4 op instellen.

Gebruik bij het hamerboren uitsluitend hardmetallen boren met SDS-Plus-schacht. Het gebruik van in de handel verkrijbare steenboren met cilindrische schacht in combinatie met de adapter 13 en een gewone boorhoender met toepassing van het pneumatiche hamermechanisme is Niet mogelijk.

TOERENTALBESTURING

Met de aan/uit-schakelaar 6 kutu het toerental traploos besturen. Bij lichte druk op de aan/uit-schakelaar 6 begint de machine langzaam te draaien, bij toenemende druk worden het toerental hoger.

DRAAIRICHTING OMSCHAKELEN

Bedien de draairichtingomschakelaar 9 alleen wanner de machine stilstaat.

Pak de draairichtingomschakelaar 9 aan beiden zijden vast.

Rechtsdraaien:

Draairichtingomschakelaar 9 op „R“ instellen.

Linksdraaien:

Draairichtingomschakelaar 9 op „L“ instellen.

Belangrijk!

Druk de draairichtingomschakelaar 9 door tot aan de aanslag op het huis, dus tot de schakelaar merkbaar vastklikt.

Indien de draairichtingomschakelaar 9:tussen pos. ·^^ en ·^^ , staat, kan de machine nicht worden ingeschakeld.

7 Gereedschap Inzetten of verwijdersen

De gereedschapopname 1 span boor- en hakgereed-schap zonder gereedschapsleutel.

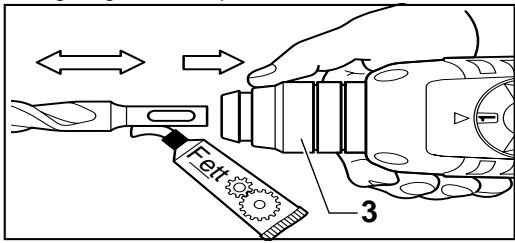

GEREEDSCHAP INZETTEN

A Trek voordat u werkzaamheden aan de machineuitvoert alotijd de stekker uit het stopcontact.

Reinig de gereedschapschacht en vet deutsche licht in.

16 Netherlands

PSE 500, PSX 550

Trek de ontgrendelingshuls 3 terug. Stek het gereedschap in de gereedschapopname tot het vastklikt. Laat de vergrendelingshuls los. Controller of het gereedschap stevig vast zit.

Let er op dat de stofbeschemingskap 2 nicht worden beschadigd.

Beschadigde stofbeschemingskap beslist verwangen!

GEREEDSCHAP VERWIJDEREN

Duw de vergrendelingshuls 3aar achefteren en trek het gereedschapaar buiten.

BEITEL INSTELLLEN

Breng de standen- en draaistopschakelaar 4 in een tussenstand. De beitel kan nu met de hand in de vereiste werkstand worden gedraaid.

Stel daarna de standen- en draaistopschakelaar 4\ weer op de positie = in. De beitel klicht automatisch\ vast zodra deze bij de werkzaamheden of bij het\ hakken radiaal worden belast.

8 Boorhouser (toebehoren)

Voor boorwerkzaamheden in metaal, hout en kunststof met boren met normale schacht is een boorhouser (max. 13 mm spanwijdtje) leverbaar. De boorhouser wordt op de adapter (toebehoren) voor bits gemonteerd. Alle gebruikelijke boorholders met binnenschroefdraad 1/2 x 20 UNF (spanwijdtje max. 13 mm) kannen worden gebruikt.

BOORHOUDER MONTEREN

A Trek voordat u werkzaamheden aan de machineuitvoert alotijd de stekker uit het stopcontact.

Schroefdraad van boorhouser (toebehoren) en adap-ter 13 (toebehoren) reinigen.

Schroef de boorhouser op de adapter en vergrendel de adapter als een boor in de gereedschapopname. Om de boorhouser vast te draaien (30 Nm), stelt u de standen- en draaistopschakelaar 4 tjdelijk in op positie C.

9 Voor de praktijk

Boor Niet in verborgen elektrische leidingen of in buizen voor gas of water. Onderzoek eerst het te bewerken oppervlak, bijvoorbeeld met een metaaldetector.

Gebruik voor metaal alleen goed geslepen boren,
voor steen en beton alleen hardmetalen steenboren.

Pas het toerental altijd aan het te bewerken materiaal aan. Voor nauwkeurige werkzaamheden in metaal en hout de machine in een boorstandaard (toebehoren) plaatsen.

Draag een veiligheidsbril en een gehoorbescherming.

Oefen geen te sterke druk uit. Het vermogen worden daardoor Niet groter.

Bij hakwerkzaamheden worden het Beste resultaat bereikt wanner slechtskleine stukken materiaal worden uitgebroken.

A Bij hakwerkzaamheden alleen met veiligheidsbril en extra handgreep 12 werken. Controlleroor de ingebruikneming of de standen- en draaistopschekelaar 4 in stand is vastgektik.

IN TEGELS BOREN

Een tegel langzaam aanboren. Pas wanner door de tegel is geboard, omschakelenaar hamerboren.

SCHROEVEN

De adapter 13 (toebehoren) kan schroefbits opnemen. Er können normala in de handel verkrijgbare bits worden gezruikt met inbusmaat 6,3 mm resp. 1/4" (DIN 3126, vom C).

Schroefbits worden in de adapter vastgehonden door een veerring. Gebruik waarom alleen bits met een inkeping.

10 Onderhoudswerkzaamheden

A Trek voordat u werkzaamheden aan de machineuitvoert alotijd de stekker uit het stopcontact.

De ventilatieopeningen altijd schoon honden.

Van buiten toegankelijke kunststofonderdelen regelmatig afvegen met een doek zonder reinigingsmiddel.

Na intensief gebruik gedurende een langeperiode moet de machine voor inspectie en grondige reiniging maar een Kress-servicewerkplaats worden gebracht of gestuurd.

11 Milieubescherming

Kress neemt onbruikbaar geworden machines terug om deze te recyclen, zodat met grundstoffen zuiring worden omgegaan. Door hun modulaire constructie kuren machines van Kress zeer eenvoudig uit elkaar worden

gehaald in materialen die opniew kuren worden gebrukt.

Geef onbruikbaar geworden machines af bij de vakhandel of stuur deze rechtstreeks maar Kress.

Wijzigingen voorbehouden

PSE 500, PSX 550
