BRUGSANVISNING PSE 500 KRESS

Betjeningsvejledning 27

Bruksanvisning 30

Käytöohje FIN 33

Odbnyiecs xpnong GR 36

28794/0110 HD

4 Deutsch

PSE 500, PSX 550

Verwendung

Pneumatik-borehammeren kan benyttes til almindelig hammerboring, til let mejselarbejde i sten og til boring samt skruning i træ, metal og plastic.

1

Sikkerhedsforskrifter og beskyttelse mod uheld

Laes brugsvejledningen welt igennem, før maskinen tages i brug. Sorg desuden for at folge sikkerhedsforskrifterne i nærvarende vegjledning samt de alminde- lige sikkerhedsforskrifter for el-varktoj i vedlagte haefte.

A Hvis netkablet beskadiges under arbejdet, skal netstikket traekkes ud med det samme.
Arbejd aldrig med beskadigede netkabler.
A Baer beskyttelsesbriller, horeværn, beskyttelses-handsker og fastsiddende fodtj.
Af sikkerhedsmæssige grunde skal det ekstrahandgreb 12 altid vare monteret under arbejdet.
A Undgå bearbejdning af asbestholdigt materiale.
A Maskinen/apparatet mä ikke bæres i kablet.
Stikdaser til udendors drug skal altid vare sikret via en fejlstrombeskytteseskontakt (FI).
A Værktøjet违法犯罪, including fraud, theft and other crimes.
A Hvis borehammeren uventet skulle comme til at sidde fast, reagerer maskinen med et ryk. Sorg derfor altid for at sta rigtigt og hold værktoget fast med begge hænder.

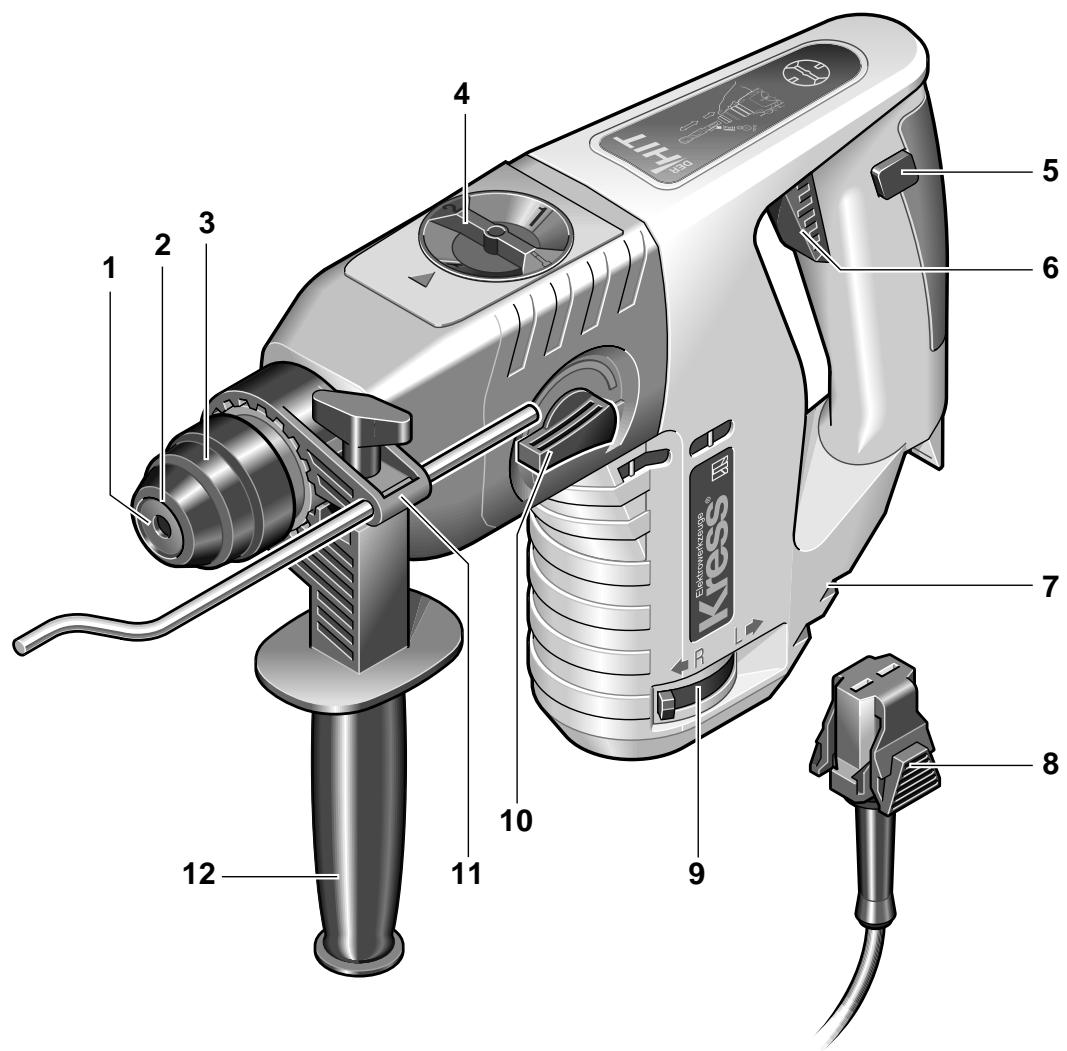

2 Fig.

1 Værktajsholder
2 Stovhætte
3 Sikkerhedskappe
4 Gearvalg-/omdrejningsvaelger
5 Laseknap for taend-/sluk-kontakt
6 Taend-/sluk-kontakt/styring af omdrejningstal
7 Ventilationshuller
8 Lås netkabelmodul
9 Retningsomskifter
10 Omskifter boring/hammerboring
11 Holder for dybdeanslag
12 Ekstra-handgreb
13 Adapter for skrue-bits/borepatron

Illustreret aller beskrevet tilbehør er/DDvendigvis indeholdt i leverancen.

3 Tekniske data

Pneumatik-borehammer	PSE 500	PSX 550
Varenummer	0428 2601	0428 2701
Optagen effekt	500 Watt	550 Watt
Afgiven effekt	200 Watt	250 Watt
Elektronisk styring af Omdrejningstal, ubelastet	●	●
1. gear	0-950 1/min	0-950 1/min
2. gear	---	0-2000 1/min
Omdrejningstal, belastet
1. gear max.	0-730 1/min	0-680 1/min
2. gear max.	---	0-1540 1/min
Slagantal, ubelastet	max. 4700 1/min	max. 4700 1/min
Enkeltslagstyrke	2,1 J	2,1 J
Højre-/venstreløb	●	●
Spændehals-ø	43 mm Euro-Norm	43 mm Euro-Norm
Værktøjsholder	SDS-Plus	SDS-Plus
Bore-ø, max.
Stål	13 mm	13 mm
Letmetal	15 mm	18 mm
Træ	30 mm	35 mm
Hammerboring i beton	20 mm	22 mm
Anbefalet boreområde hammerboring	4-12 mm	4-14 mm
Skrue-ø, max.
Træ	6 mm	8 mm
Metalplade	6,3 mm	6,3 mm
Vægt	2,75 kg	2,78 kg
Isolationsklasse	II/回	II/回

4 Stoj-/vibrationsinformation

Måleværdier beregnes iht. EN 50 144.

Lydtrykniveau: 84 dB (A)

Lydeffekt niveau: 97 dB (A)

Arbejdspladsrelateret emissionsværdi: 87 dB (A).

Brugeren skal bare horeværn.

Den vurdere vibrations værdi for acceleration er typisk 8,6 m/s².

28

Dansk

PSE 500, PSX 550

5

Montering af ekstra-håndgreb og netkabelmodul

A Træk netstikket ud, før ethvert arbejde pa værktø-jet pabegyndes.

Benyt kun værktjet i forbindelse med ekstra-handgrebet 12. Det ekstra-handgreb placeres på spændehalsen og fastspændes med spændeskruen.

Tilsnut netkabelmodulet til händgrebet. Stikket skal falde i indgreb.

A Benyt kun netkabelmodulet til Kress-el-værktøj. Forsøg ikke at benyttte modulet til andre apparater.

Benyt kun originale Kress-netkabelmoduler (mindstung gummislangeledning (kodebetegnelse H07 RN-F.)

6

Ibrugtagning

A For værktøjet tages i brug, skal det kontrolleres, at netspændingen stemmer overens med angivel-serne på værktøjets typeskilt.

TAEND-/SLUK

Taend-/sluk-kontakten 6 trykkes ind aller slips.

Tænd-/sluk-kontakten kan arreteres med laseknappen 5. Tænd-/sluk-kontakten kan arreteres med laseknappen 6 i et kort øjeblik og derefter slippe den.

MEKANISK GEARVALG

Gearvalg-/omdrejningsvælgeren 4 kan indstilles i tre forskellige trin.

1 = Omrade med lapt omdrejningstal: Hammerbo- ring, boring med normale spiralbor i træ/metal over 8 mm og rørearbejde.

2 = Omrade med højt omdrejningstal: Boring med normale spiralbor indtil 8 mm Ø.

= Ingen drejebevægelse: Let seinenarbezde

Der kan bedst omskiftes fra hammerboring til mejsling, nar vaerktojet star stille. Bemærk at gearvalg-/ omdrejningsvælgerten 4 kun kan skiftes et trin ad gangen. Nár der trykkes på tænd-/sluk-kontakten 6 hhv. nar maskinen starter, skifter gearet til det indstillede trin. Først derefterkan gearvalg-/omdrejningsvælgerten 4 skiftes til den æste indstilling.

BORING - HAMMERBORING

Til borearbejde stilles omskifteren 10 pa 念

Til hammerboring stilles omskifteren på [1].

Der kan bedst omskiftes fra hammerboring til mejsling, nar værktøjet står stille. Når der trykkeps tændsluk-kontakten 6 hhv. när maskinen starter, skifter gearet til det indstillede trin.

Henisninger: Venstrelb under hammerboring beskadiger boret. Ved arbejde med diamant-borekroner og ved rerearbejde slukkes slagvarket.

Til mejselarbejde stilles vaelgeren 4 pa -

Benyt udelukkende hardmetalbor med SDS-plus-skaft til hammerboring. Det er ici muligt at bruge almindelige stenbor med cylinderskaft v.h.a.adapte- ren 13 og en almindelig borepatron, nar det pneumatiske hammervark skal benyttes.

STYRING AF OMDREJNINGSTAL

Tænd-/sluk-kontakten 6 giver mulighed for en trinləs styring af omdrejingstallet. Ved et let tryk pa tænd-/sluk-kontakten 6 begynder værktøjet langsomt at dreje; omdrejingstallet oges med tiltagende tryk.

AENDRING AF OMDREJNINGSRETNING

Tryk kun pa retningsomskifteren 9, nár værktøjet stared stille!

Grib fat i retningsomskifteren 9 pa begge sider.

Hojrelob: Retningsomskifter 9 stilles pa „R".

Venstrelb: Retningsomskifter 9 stilles pa „L".

Vigtigt! Tryk retningsomskifteren 9 helt ind indtil stop på huset, dvs. indtil den falder maerkbart i hak.

Hvis retningsomskifteren 9 star mallem pos. ^ og L, kan værktogjet ikkeændes.

7

Isætning/udtagning af værktøj

Værktjsholderen 1 fastspænder bore- ognejselevaerktojumenbrug af værktjsnogle.

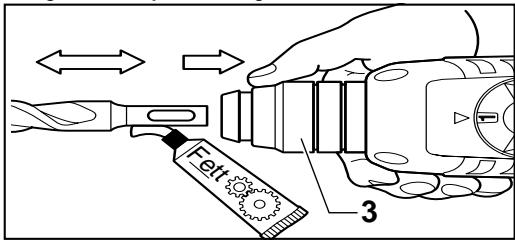

ISAEING AF VERKTJ

A Træk netstikket ud, før ethvert arbejde pa værktø-jet pabegyndes.

Rengør værktjsskaftet og indfekt det en smule.

Træk sikkerhedskappen 3 tilbage. Værktøjt skal drejes, nár det fores ind i værktogsholderen, indtil det falder i indgreb. Slip lasekappen. Kontroller værktøjet for korrekt montering.

Vær opmaerkomsp, at stovhætten 2 ikke beskadi-ges.

En beskadiget stovhætte skal ubetinget udskiftes!

PSE 500, PSX 550

Dansk

29

UDTAGNING AF VÆRKTØJ

Skub sikkerhedskappen 3 bagud og træk værktøjet ud.

INDSTILLING AF MEJSEL

Sæt gearvalg-/omdrejningsvælgeren 4 i en mellemposition. Mejslen kan derefter drejes manuelt i den nødvendige arbejdssposition.

Stil derefter gearvalg-/omdrejningsvælgeren 4 i position igen. Mejslen falder automatisk i hak, när den belastes under arbejdet hhv. mejslingen.

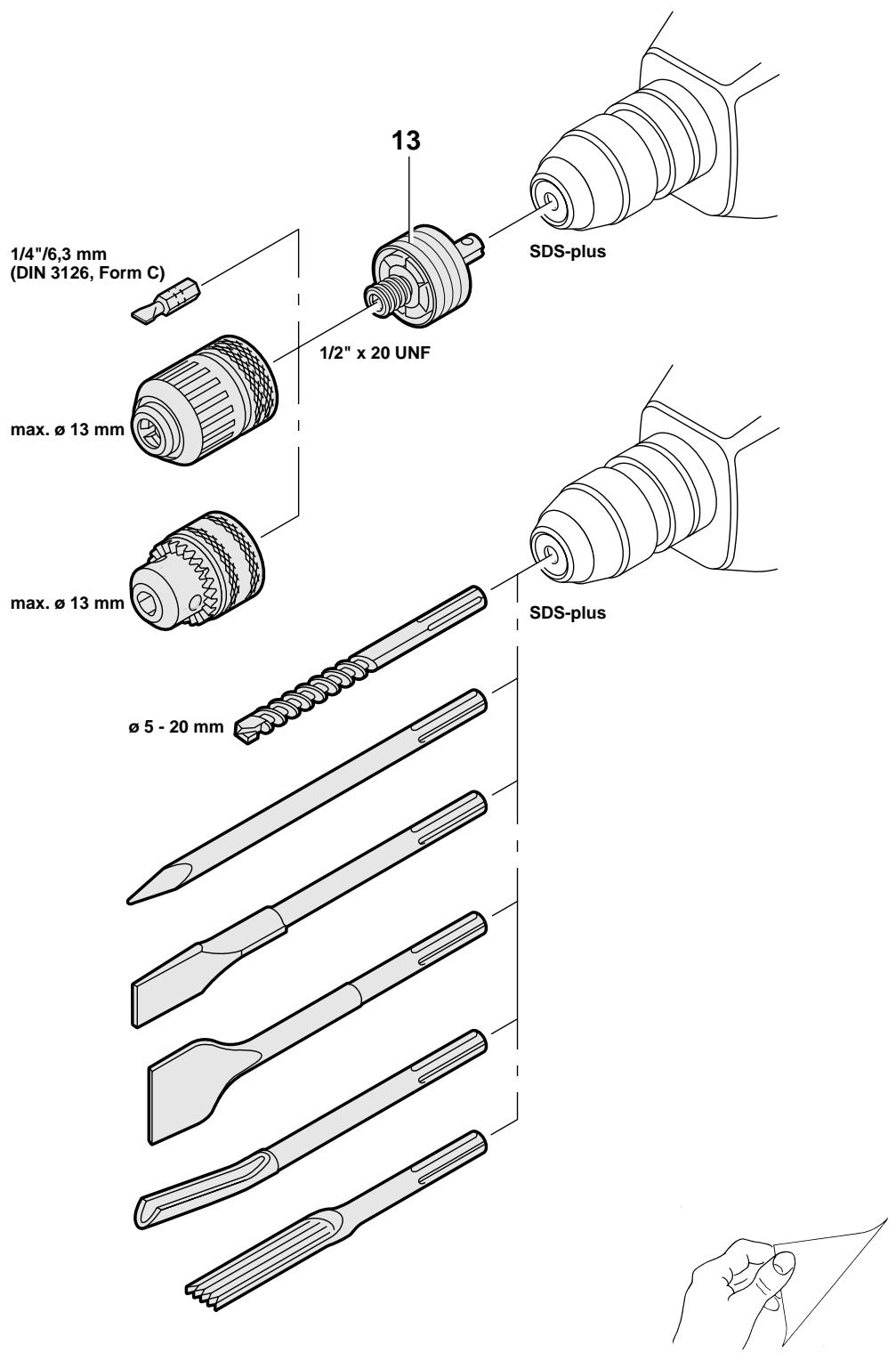

8 Borepatron (tilbehør)

Til borearbejde i metal, træ og plastic med bor med normalt skaf fas en borepatron med en spændeidde pa max. 13 mm. Borepatronen monteres pa adapte-ren (tilbehør) for skrue-bits. Det er muligt at benytte normale borepatroner med et indvendigt gevind pa 1 / 2'' x 20 UNF (spændeidde max. 13 mm).

MONTERING AF BOREPATRON

A Træk netstikket ud, før ethvert arbejde pa værktø-jet pabegyndes.

Gevind renses på borepatron (tilbehør) og adapter 13 (tilbehør).

Skru borepatronen på adaptereren og fastlás adapteren i værkthøjsholderen som et bor. Borepatronen fastspændes (30 Nm) ved at stille gearvalg-/omdrejningsvælgeren 4 midlertidigt i position =

9 I praksis

Bor/DDi skjulte elektriske ledninger samt gas- og vandr. Undersog de flader, som skalbearje-des, f#r arbejdet pabegyndes (f.eks.med en metaldetektor).

Benyt til metal altid fejfrit hvæssede bor, til sten og beton kun stenbor af hårdt metal (HM).

Tilpas altid omdrejningstallet i forhold til det arbejdsmaterialie, som skal bearjeodes, og borediameteren. Til nogagtigt arbejde i metal og træ saettes borehammeren i en borestander (tilbehør).

Udov nikke for stort modtryk. Borekapaciteten oges ikke derved.

Under mejslearbejdet opnås det bedste resultat ved kun at bryde sma materialestykker ud.

Mejslearbejde mA kun udfores med beskyttesesbriller og ekstra-handgreb 12. Kontroller for ibrugtagningen, at gearvalg-/omdrejningsvaelgeren 4 er faldet i indgreb i stilling

BORING I FLISER

En flise forbores langsomt. Først'nar flisen er boret igennem, stilles om til hammerboring.

SKRUNING

Adapteren 13 (tilbehør) kan optage skrue-bits. Der kan benyttes almindelige bits med et seskantet mal på 6,3 mm hhv. 1/4" (DIN 3126, form C).

Skrue-bits holds fast i adapteren med en fjederring. Derfor skal de benytte de bits altid vare forsynet med kaerv.

10 Service

A Træk netstikket ud, før ethvert arbejde pa værktø-jet pabegyndes.

Sorg for, at ventilationshullerne altid er rene.

Plasticdele, som er tilgengelige udefra, tørres af med en klud.uden rengøringsmiddel med regelmæssige mellelemrum.

Hvis værktøjet har værét benyettet intensivt i længere tid, skal det inspiceres og renses grundigt på et Kresserviceværksted.

11 Miljøbeskyttelse

Udsorteret værktj kan afleveres hos Kress, som sørger for, at de indgår i et ressource-besparende recycling-system. Da Kress-værktj er modulopbygget, er det meget nemt at skille dem ad i deres forskellige genanvendelige materialer.

Aflevér Deres udsorderede Kress-værktøj hos Deres forhandler eller send det direkte til Kress.

Ret til ændringer forböhodes

30

Norsk

PSE 500, PSX 550

Bruk

Illustriert aller beskrevet tilbehör ingår ikke alltid i leveransen.

3 Tekniske data

Pneumatikk- borhammer	PSE 500	PSX 550
Artikkelnummer	0428 2601	0428 2701
Opptatt effekt	500 Watt	550 Watt
Avgitt effekt	200 Watt	250 Watt
Elektronisk turtallstyring	●	●
Tomgangsturtall
1. trinn	0-950 1/min	0-950 1/min
2. trinn	---	0-2000 1/min
Turtall, belastet
1. trinn, max.	0-730 1/min	0-680 1/min
2. trinn, max.	---	0-1540 1/min
Tomgangsslagtall	max.	max.
	4700 1/min	4700 1/min
Slagenergi	2,1 J	2,1 J
Høyre-/venstregang	●	●
Spennhals-ø	43 mm	43 mm
	Euro-norm	Euro-norm
Verktøyfeste	SDS-Plus	SDS-Plus
Borediameter, max.
Stål	13 mm	13 mm
Lettmetall	15 mm	18 mm
Tre	30 mm	35 mm
Hammerboring i belong	20 mm	22 mm
Anbefalt boreområde for hammerboring	4-12 mm	4-14 mm
Skruediameter, max.
Tre	6 mm	8 mm
Metall	6,3 mm	6,3 mm
Vekt	2,75 kg	2,78 kg
Beskyttelsesklasse	II/回	II/回

Det er nødvendig med stoyverntiltak for brukeren.

Den typiske bedømte aktselerasjonen er 8,6m / s^2

PSE 500, PSX 550

Norsk

31

5 Montering av ekstrahanatak og nettkabelmodul

Bruk kun original Kress-netkabelmoduler og minst tung gummislangeledning (kodebetegnelse H07 RN-F).

6 lgangsetting

Pass pà at støvkappe 2 ilkke skades.

Skadet stovkappe ma absolutt skiftes ut!

AVMONTERING AV VERKTØY

Kunststoffdeler som er tilgengelige utenfra mä ren-gjores med en klut uten rengjoringsmiddel.

Vi erklærer under almindeligt ansvar, at dette produit er i overensstemmelse med falgende normer aller normative dokumente: EN 50 144, HD 400, EN 55 014-1, EN 55 014-2, EN 61 000-2-3, EN 61 000-3-3 i henhold til bestemmelserne i direktiverne 73/23/EØF, 89/336/EØF, 98/37/EF.

1. Dette el-varktokt ble fremstillet med st pora cécision og har gennem-gäet strenge kvalitetskontroler pa fabrikken.
2. Af den grund garanterer vi gratis afhjaelpning af fabrikations- aller materialefejl, som matte opsta indtil 24 maneder fra den salgsdato, som gelder for den endelige forbruger. Vi forbeholder os ret til at ubedre defekte dele ell er at udskifteppe. Udskiftepe del er de-. refter vores ejendom.
3. Garantien bortfaldar ved ukorrekt brug erller ukorrekt beholdingamt abning af varktoegt hos违法犯罪e varksteder.Slidele er ikke daskket af garantiydelsene.
4. Garantikrav anerkendes kun ved øjeblikelig meddelese af mangler (ogsa'ved transportskader). Garantiperioden forlaenges违法犯罪
5. Ved fejl sendes apparatet til os eller det pagaeldende servicevarkested med udfydt garantikot og en kort beskrivelse af manglerne. Kvitteringen vedægges.
6. Pga. de garanti-forpligtelser, som vi har pataget os, bortfallder alle yderigere krav fra kobers side - isar retten til annullering af ordren pga. mangler, prisnedsaettelse pga. mangler enameldelse af skadererstatningskrav.
7. Koberen har imidertid er aftereget valg ret til nedsaettelse af kobsprisen ell annullering af handelen, hvis det icke lykkes os at udbedre evt. mangler indenor en passende tidsfrist.
8. Skadeserstatningskrav iht §§ 463, 480 aftns. 2,635 BGB pga. manglende garanterde engsaker bortalifer icke.
9. Bestemmelserne i punkt 7 og 8 gælder kun for Forbunds-republikken Tyskland.

Garanti
