BRUGSANVISNING PSE 75 EDITION KRESS
Betjeningsvejledning 25
Bruksanvisning 28
Käyttoohje FIN 31
Pneumatik-borehammeren kan benytttes til almindelig hammerboring, til let/mejselarbejde i sten og til boring samt skruning i træ, metal og plastic.
1
Sikkerhedsforskrifter og beskyttelse mod uheld
Laes brugsvejledningen welt igennem, før maskinen tages i brug. Sorg desuden for at ffolge sikkerhedsforskrifterne i næravende vegjledning samt de almindelige sikkerhedsforskrifter for el-varktoj i vedlagte hæfte.
A Hvis netkablet beskadiges under arbejdet, skal netstikket traekkes ud med det samme.
Arbejd aldrig med beskadigede netkabler.
A Baer beskyttelsesbriller, horeværn, beskyttelses-handsker og fastsiddende fodtj.
Af sikkerhedsmaessige grunde skal det ekstrahandgreb 12 altid vare monteret under arbejdet.
A Undgå bearbejdning af asbestholdigt materiale.
A Maskinen/apparatet mä ikke bæres i kablet.
Stikdaser til udendors drug skal altid vare sikret via en fejlstrombeskyttelseskontakt (FI).
A Værktøj met违法犯罪 at bore i huset. Beskyttesisoleringen saettes ud af Funktion. Benyt klæbeetiketter.
A Hvis borehammeren uventet skullekommen til at sidde fast,reagerer maskinen med et ryk.Sorg derfor altid for at sta rigtigt og hold værktoget fast med begge hender.
3 Tekniske data
Pneumatik-borehammer
Varenummer
Optagen effekt
Afgiven effekt
Elektronisk styring af
Omdrejningstal, ubelastet
Omdrejningstal, belastet
Slagantal, belastet
ved hammerboring
Enkeltslagstyrke
Hjre-/venstrelob
Spændehals-
Værktogsholder
Bore- ,max.
Stål
Letmetal
Trae
Hammerboring i beton
Anbefalet boreomrade
hammerboring
Skrue-0, max.
Trae
Metalplade
Vægt
Isolationsklasse
PSE 75 EDITION
0428 2625
600 Watt
300 Watt
0-1050 1/min
0-800 1/min
max.
4274 1/min
2,3J
43 mm
Euro-Norm
SDS-Plus
13 mm
15 mm
30 mm
24 mm
4-16 mm
8mm
6,3 mm
2,75 kg
II/回
2 Fig.
1 Værktajsholder
2 Stovhætte
3 Sikkerhedskappe
4 Drejestopkontakt
5 Laseknap for tænd-/sluk-kontakt
6 Taend-/sluk-kontakt/styring af omdrejningstal
7 Ventilationshuller
8 Lås netkabelmodul
9 Retningsomskifter
0 Omskifter boring/hammerboring
11 Holder for dybdeanslag
12 Ekstra-handgreb
13 Adapter for skrue-bits/borepatron
2 Stovhætte
3 Sikkerhedskappe
4 Drejestopkontakt
5 Laseknap for taend-/sluk-kontakt
6 Taend-/sluk-kontakt/styring af omdrejningstal
7 Ventilationshuller
8 Lås netkabelmodul
9 Retningsomskifter
10 Omskifter boring/hammerboring
11 Holder for dybdeanslag
12 Ekstra-handgreb
13 Adapter for skrue-bits/borepatron
Illustreret erller beskrevet tilbehør er/DDvendigvis indeholdt i leverancen.
4 Stoj-/vibrationsinformation
Mäleværdier beregnes iht. EN 50 144.
Lydttrykniveau: 83,5 dB (A)
Lydeffekt niveau: 96,5 dB (A)
Arbejdspladsrelateret emissionsværdi: 86,5 dB (A).
Brugeren skal bare horeværn.
Den vurderedeb vibrations vards for acceleration er typisk 8,6m / s^2
2 Fig.
Illustreret erller beskrevet tilbehør er/DDvendigvis indeholdt i leverancen.
26
Dansk
PSE 75 EDITION
5
Montering af ekstra-håndgreb og netkabelmodul
A Træk netstikket ud, før ethvert arbejde pa værktø-jet pabegyndes.
Benyt kun værktæjt i forbindelse med ekstra-handgrebet 12. Anbring grebet på boremaskinens spændahals, drej det i arbejdssposition og spænd det godt ved hjælp af grebets kappe.
Tilslut netkabelmodulet til händgrebet. Stikket skal falde i indgreb.
Benyt kun netkabelmodulet til Kress-el-vaerktoj. Forsog ikke at benyttte modulet til andre apparater.
Benyt kun originale Kress-netkabelmoduler (mindst tung gummislangeledning (kodebetegnelse H07 RN-F.)
6 Ibrugtagning
A For værktøjet tages i brug, skal det kontrolleres, at netspændingen stemmer overens med angivel-serne pa værktøjets typeskilt.
TAEND-/SLUK
Tænd-/sluk-kontakten 6 trykkes ind eller slippes.
Tænd-/sluk-kontakten kan arreteres med laseknappen 5. Tænd-/sluk-kontakten kan arreteres med laseknappen 6 i et kort øjeblik og derefter slippe den.
DREJESTOP
Der kan vaelges to indstlinger med drejestopkontakten 4.
1 = Boring/hammerboring, rørearbejde
= Ingen drejebevagelse: Let/mejselarbebje.
Der kan bedst omskiftes fra hammerboring til mejsling, narr værktøjet stå stilte.
Nár der trykkes på tænd-/sluk-kontakten 6 hvv. narr maskinen starter, skifter gearet til det indstillede trin.
BORING - HAMMERBORING
Til borearbejde stilles omskifteren 10 pa
Til hammerboring stilles omskifteren på [ ]
Der kan bedst omskiftes fra hammerboring til mejsling, narr værktøjet stär stille.
Nár der trykkes på tænd-/sluk-kontakten 6 hvv. narr maskinen starter, skifter gearet til det indstillede trin.
Henvisninger: Venstrelob under hammerboring beskadiger boret. Ved arbejde med diamant-borekroner og ved rearbejde slukkes slagvarket.
Til(mejselarbeje stillesvaelgeren4pa
Benyt udelukkende hardmetalbor med SDS-plus-skaft til hammerboring. Det er ici muligt at bruge almindelige stenbor med cylinderskaft v.h.a.adapte- ren 13 og en almindelig borepatron, när det pneumatiske hammervark skal benyttes.
STYRING AF OMDREJNINGSTAL
Tænd-/sluk-kontakten 6 giver mulighed for en trinləs styring af omdrejnstallet. Ved et let tryk pa tænd-/sluk-kontakten 6 begynder værktøjet langsomt at dreje; omdrejnstallet oges med tiltagende tryk.
AENDRING AF OMDREJNINGSRETNING
Tryk kun pa retningsomskifteren 9,\ när værktøjet stär stille!\ Grib fat i retningsomskifteren 9 pa\ begge sider.
Hojrelob: Retningsomskifter 9 stilse pa „R".
Venstrelb: Retningsomskifter 9 stilles pa „L"
Vigtigt! Tryk retningsomskifteren 9 igennem indtil stop på huset (dvs. indtil den falder mærkbart i hak).
Hvis retningsomskifteren 9 stared mellem pos. ^ og ^ ,kan værktjet ikke taendes.
7 Isætning/udtagning af værktøj
Værktjsholderen 1 fastspænder bore- ognejse-værktj uden brug af værktjsnogle.
IS/ETNING AF VERKTJ
A Træk netstikket ud, før ethvert arbejde pa værktø-jet pabegyndes.

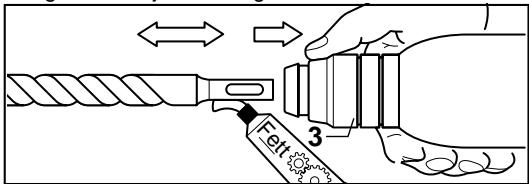

Rengør værktjsskaftet og indfekt det en smule.
Træk sikkerhedskappen 3 tilbage. Værktøjet skal drejes, narr det fores ind i værktogsholderen, indtil det falder i indgreb. Slip lasekappen. Kontroller værktøjet for korrekt montering.
Vær opmaerkomsp, at stovhætten 2 ikke beskadi-ges.
En beskadiget stovhætte skal ubetinget udskiftes!
UDTAGNING AF VÆRKTØJ
Skub sikkerhedskappen 3 bagud og træk værktøjet ud.
INDSTILLING AF MEJSEL
Sæt drejestopkontakten 4 i en mellemposition. Mejslen kan derefter drejes manuelt i den质地ve arbejdssposition.
Stil derefter drejestopkontakten 4 i position = igen. Mejslen falder automatisk i hak, när den belastes under arbejdet hhv. mejslingen.
8 Borepatron (tilbehør)
Til borearbejde i metal, træ og plastic med bor med normalt skaf fæs en borepatron med en spændeidde pa max. 13 mm. Borepatronen monteres pa adaptere-n (tilbehør) for skrue-bits. Det er muligt at benytte normale borepatroner med et indvendigt gevind pa 1 / 2'' × 20 UNF (spændeidde max. 13 mm).
MONTERING AF BOREPATRON
A Træk netstikket ud, for ethvert arbejde pa værktø-jet pabegyndes.
Gevind renses på borepatron (tilbehør) og adapter 13 (tilbehør).
Skru borepatronen på adaptersen og fastlås adaptersen i værkthøjsholderen som et bor. Borepatronen fastspændes (30 Nm) ved at stille drejestopkontakten 4 midlertidigt i position = .
9 I praksis
Bor/DD: i skjulte elektriske ledninger samt gas- og vandr. Undersog de flader, som skal bearje-des, f#r arbejdet pabegyndes (f.eks. med en metaldetektor).
Benyt til metal altid fejfrit hvæssede bor, til sten og beton kun stenbor af hårdt metal (HM).
Tilpas altid omdrejningstallet i forhold til det arbejdsmaterialie, som skal bearjeodes, og borediameteren. Til nogagtigt arbejde i metal og træ saettes borehammeren i en borestander (tilbehør).
HAMMERBORING - MEJSLING
Udov nikke for stort modtryk. Borekapaciteten oges ikke derved.
Under mejslearbejdet opnås det bedste resultat ved kun at bryde sma materialestykker ud.
A Mejslearbejde ma kun udfores med beskyttesesbriller og ekstra-handgreb 12. Kontroller for ibrugtagningen, at drejestopkontakten 4 er faldet i ind-greb i stilling =
BORING I FLISER
En flise forbores langsomt. Først'nar flisen er boret igennem, stilles om til hammerboring.
SKRUNING
Adaptereren 13 (tilbehør) kan optage skrue-bits. Der kan benyttes almindelige bits med et seskantet mal pa 6,3 mm hhv. 1/4" (DIN 3126, form C).
Skrue-bits holds fast i adapteren med en fiederring. Derfor skal de benyttede bits altid vare forsynet med kaerv.
10 Glidekobling
Glidekoblingen udløses, hvis boreværktøj het hakker eller sidder i klemme.
Aflast maskinen med det samme ved at trække boreværktøjet tilbage.
Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet.
11 Service
A Træk netstikket ud, for ethvert arbejde pa værktø-jet pabegyndes.
Sorg for, at ventilationshullerne altid er rene.
Plasticdele, som er tilgengelige udefra, tørres af med en klud.uden rengøringsmiddel med regelmæssige mellelemrum.
Hvis værktøjet har været benyttet intensivt i længere tid, skal det inspiceres og renses grundigt på et Kresserviceværksted.
12 Miljøbeskyttelse
Udsorteret værktj kan afleveres hos Kress, som sørger for, at de indgär i et resource-besparende recycling-system. Da Kress-værktj er modulopbygget, er det meget nemt at skille dem ad i deres forskellige genanvendelige materialer.
Aflevér Deres udsorderede Kress-værktøj hos Deres forhandler eller send det direkte til Kress.
