MODE D'EMPLOI PSE 75 EDITION KRESS

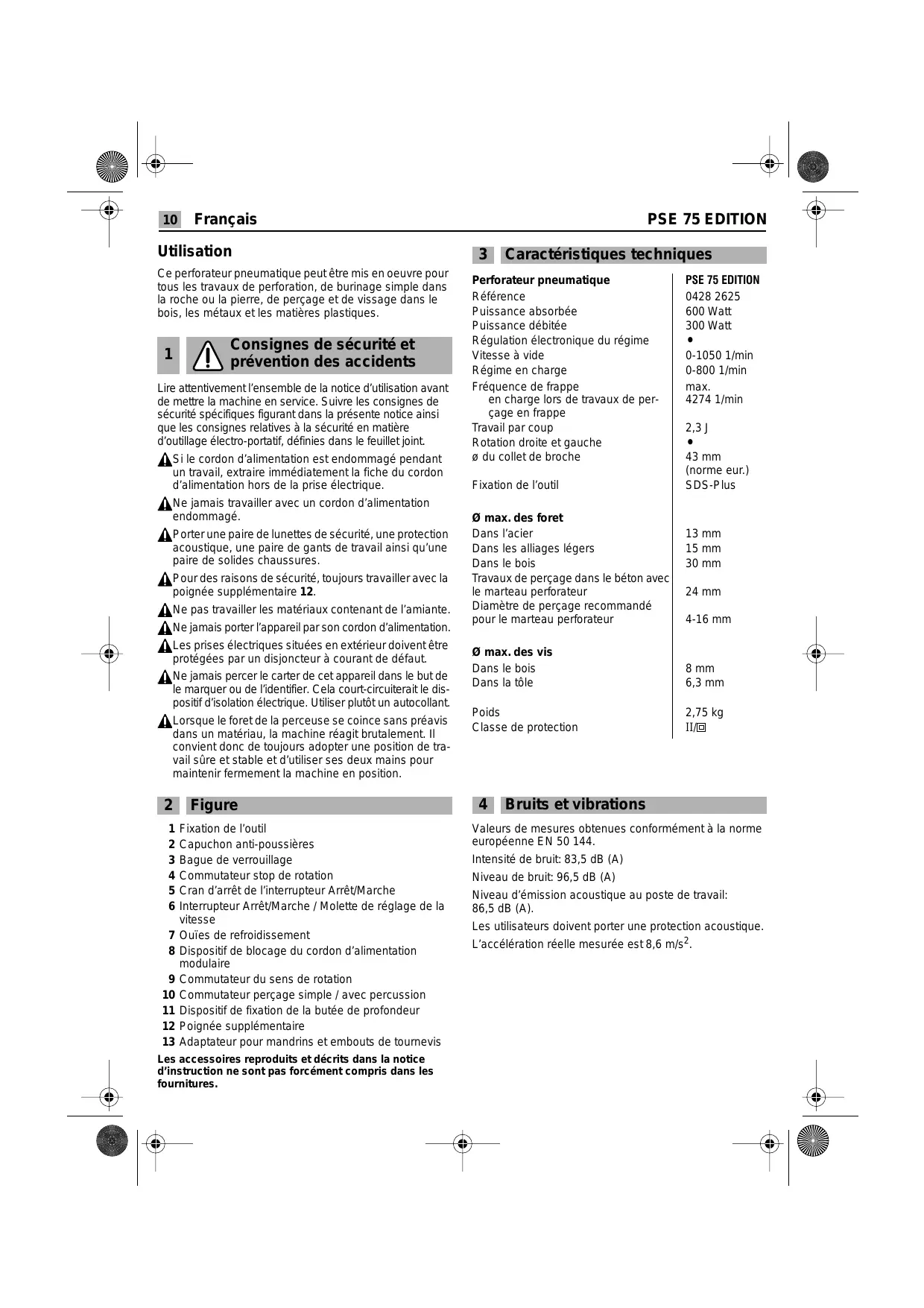

Français Utilisation Ce perforateur pneumatique peut être mis en oeuvre pour tous les travaux de perforation, de burinage simple dans la roche ou la pierre, de perçage et de vissage dans le bois, les métaux et les matières plastiques. Consignes de sécurité et prévention des accidents

Lire attentivement l’ensemble de la notice d’utilisation avant de mettre la machine en service. Suivre les consignes de sécurité spécifiques figurant dans la présente notice ainsi que les consignes relatives à la sécurité en matière d’outillage électro-portatif, définies dans le feuillet joint. Si le cordon d’alimentation est endommagé pendant un travail, extraire immédiatement la fiche du cordon d’alimentation hors de la prise électrique. Ne jamais travailler avec un cordon d’alimentation endommagé. Porter une paire de lunettes de sécurité, une protection acoustique, une paire de gants de travail ainsi qu’une paire de solides chaussures. Pour des raisons de sécurité, toujours travailler avec la poignée supplémentaire 12. Ne pas travailler les matériaux contenant de l’amiante. Ne jamais porter l’appareil par son cordon d’alimentation. Les prises électriques situées en extérieur doivent être protégées par un disjoncteur à courant de défaut. Ne jamais percer le carter de cet appareil dans le but de le marquer ou de l’identifier. Cela court-circuiterait le dispositif d’isolation électrique. Utiliser plutôt un autocollant. Lorsque le foret de la perceuse se coince sans préavis dans un matériau, la machine réagit brutalement. Il convient donc de toujours adopter une position de travail sûre et stable et d’utiliser ses deux mains pour maintenir fermement la machine en position.

Figure Fixation de l’outil Capuchon anti-poussières Bague de verrouillage Commutateur stop de rotation Cran d’arrêt de l’interrupteur Arrêt/Marche Interrupteur Arrêt/Marche / Molette de réglage de la vitesse Ouïes de refroidissement Dispositif de blocage du cordon d’alimentation modulaire Commutateur du sens de rotation Commutateur perçage simple / avec percussion Dispositif de fixation de la butée de profondeur Poignée supplémentaire Adaptateur pour mandrins et embouts de tournevis Les accessoires reproduits et décrits dans la notice d’instruction ne sont pas forcément compris dans les fournitures. PSE 75 EDITION

Caractéristiques techniques Perforateur pneumatique Référence Puissance absorbée Puissance débitée Régulation électronique du régime Vitesse à vide Régime en charge Fréquence de frappe en charge lors de travaux de perçage en frappe Travail par coup Rotation droite et gauche ø du collet de broche Fixation de l’outil PSE 75 EDITION 600 Watt 300 Watt

0-1050 1/min 0-800 1/min max. 4274 1/min 2,3 J

43 mm (norme eur.) SDS-Plus Ø max. des foret Dans l’acier Dans les alliages légers Dans le bois Travaux de perçage dans le béton avec le marteau perforateur Diamètre de perçage recommandé pour le marteau perforateur 4-16 mm Ø max. des vis Dans le bois Dans la tôle 8 mm 6,3 mm Poids Classe de protection 2,75 kg II/

13 mm 15 mm 30 mm 24 mm Bruits et vibrations Valeurs de mesures obtenues conformément à la norme européenne EN 50 144. Intensité de bruit: 83,5 dB (A) Niveau de bruit: 96,5 dB (A) Niveau d’émission acoustique au poste de travail: 86,5 dB (A). Les utilisateurs doivent porter une protection acoustique. L’accélération réelle mesurée est 8,6 m/s2. PSE 75 EDITION

Assemblage de la poignée supplémentaire et du cordon d’alimentation modulaire Toujours extraire la fiche du cordon d’alimentation modulaire hors de la prise électrique avant d’entreprendre une quelconque intervention sur l’appareil lui-même. Cet appareil ne doit être utilisé qu’avec la poignée supplémentaire 12. Positionner la poignée sur le collier de serrage de la perceuse, la tourner dans la position de travail, puis bien fixer la poignée en serrant le manche. Raccorder le cordon d’alimentation modulaire à la poignée de l’appareil. La fiche doit enclencher. N’utiliser le module de cordon d’alimentation qu’avec les outillages électroportatifs Kress. Ne jamais tenter d’y raccorder un appareil d’un autre constructeur. N’utiliser que les cordons d’alimentation modulaires Kress d’origine, à savoir: les gaines en caoutchouc lourdes (code de référence H07 RN-F).

Mise en service Avant de mettre l’appareil en service, toujours s’assurer au préalable que la tension fournie par le secteur coïncide bien avec celle qui est indiquée sur la plaquette signalétique de l’appareil.

MISE EN MARCHE/ARRET

Enfoncer, respectivement: relâcher, l’interrupteur Marche/Arrêt 6. L’interrupteur Marche/Arrêt peut être verrouillé en position „Marche“ via le cran d’arrêt 5. Pour désactiver ce verrouillage, enfoncer brièvement puis relâcher l’interrupteur Marche/Arrêt 6.

Au moyen du commutateur stop de rotation 4, il est possible de choisir entre deux réglages. 1 = Perçage/Perçage à percussion, travaux d’agitateur = Rotation désactivée: pour les petits travaux de burinage. Le mieux est de commuter à l’arrêt total de la machine. Après avoir actionné l’interrupteur Marche/Arrêt 6 ou lors du démarrage de la machine, l’engrenage s’enclenche dans la position sélectionnée préalablement. Français

Pour les travaux de perçage en frappe, utiliser exclusivement des forets carbure avec queue SDS-Plus. Il n’est pas possible d’utiliser des forets à pierre à queue cylindrique, comme on les trouve dans le commerce, avec l’adaptateur 13 et le mandrin de perçage habituel en travaillant avec le mécanisme de frappe pneumatique. RÉGLAGE DE LA VITESSE DE ROTATION La conception de l’interrupteur Marche/Arrêt 6 permet à l’utilisateur de régler la vitesse de rotation de manière parfaitement continue et progressive. Une légère pression sur l’interrupteur Marche/Arrêt 6 permet de lancer la broche à faible régime. Plus la pression exercée sur l’interrupteur croît et plus la vitesse de rotation augmente.

COMMUTATION DU SENS DE ROTATION

Le commutateur de sens de rotation 9 ne doit être actionné que lorsque la machine est à l’arrêt complet! Saisir le commutateur de sens de rotation 9. Rotation à droite: mettre le commutateur de sens de rotation 9 sur la position „R“. Rotation à gauche: mettre le commutateur de sens de rotation 9 sur la position „L“. Important! Appuyer chaque fois à fond le commutateur de sens de rotation 9, c'est-à-dire veiller à ce qu'il s'encliquette de façon perceptible. Lorsque le commutateur de sens de rotation 9 a été mis sur une position intermédiaire entre „R“ (rotation à droite) et „L“ (rotation à gauche), l’appareil ne se met pas en marche.

Mise en place/Retrait de l’outil La fixation de l’outil 1 est conçue de manière à recevoir et à bloquer les forets et autres burins sans l’aide d’aucune clé.

MISE EN PLACE DE L’OUTIL

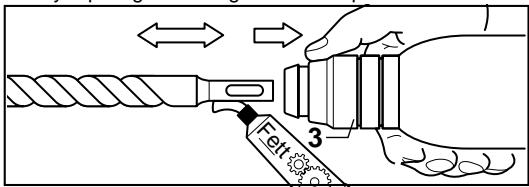

Toujours extraire la fiche du cordon d’alimentation modulaire hors de la prise électrique avant d’entreprendre une quelconque intervention sur l’appareil lui-même. Nettoyer puis graisser légèrement la queue de l’outil. PERÇAGE - PERÇAGE AVEC PERCUSSION

Pour effectuer un perçage sans percussion, mettre le commutateur 10 sur la position Pour effectuer un perçage avec percussion, mettre le commutateur sur la position Le mieux est de commuter à l’arrêt total de la machine. Après avoir actionné l’interrupteur Marche/Arrêt 6 ou lors du démarrage de la machine, l’engrenage s’enclenche dans la position sélectionnée préalablement. Remarque: Lorsqu’un foret est monté sur la broche, le fait d’utiliser la rotation à gauche endommage le foret. Lors de travaux avec des couronnes diamantées et lors de travaux avec un agitateur, mettre le mécanisme de frappe hors fonctionnement. Pour procéder à des travaux de burinage, mettre le commutateur 4 sur la position

Repousser la bague de verrouillage 3 vers l’arrière. Introduire l’outil dans la fixation tout en imprimant à l’outil un mouvement de rotation selon son axe principal, jusqu’à ce qu’il enclenche. Relâcher la bague de verrouillage 3. Contrôler enfin que l’outil est bien en place et parfaitement maintenu. Veiller à ne pas endommager le capuchon anti-poussières 2. Remplacer sans délai tout capuchon anti-poussières détérioré!

Repousser la bague de verrouillage 3 vers l’arrière. Extraire l’outil hors de la fixation.

MISE EN PLACE D’UN BURIN

Mettre le commutateur stop de rotation 4 dans une position intermédiaire. Ceci fait, l’outil de burinage se laisse tourner sans difficulté dans la position de travail désirée. Remettre ensuite le commutateur stop de rotation 4 sur la position . Le burin s’encliquette automatiquement dès qu’il est sollicité radialement par le processus de travail et de burinage.

Mandrin (accessoire) Pour réaliser des travaux de perçage dans le métal, le bois et les matières plastiques au moyen d’un foret à queue cylindrique, l’utilisateur peut faire appel à un mandrin (de 13 mm d’ouverture maximale), livrable en tant qu’accessoire. Ce mandrin se monte sur l’adaptateur (accessoire) permettant d’utiliser le programme d’embouts de tournevis. L’appareil est compatible avec n’importe quel mandrin conventionnel doté d’un filetage intérieur 1/2" × 20 UNF (de 13 mm d’ouverture maximale). Ne pas exercer de pression exagérée. Cela ne contribue pas à améliorer les performances de la machine. Pendant les travaux de burinage, les meilleures performances sont obtenues lorsque les morceaux de matériau abattus sont de petite taille. Pendant les travaux de burinage, travailler toujours avec une paire de lunette de sécurité. La poignée supplémentaire 12 doit être montée. Avant de mettre la machine en marche, s’assurer que le commutateur stop de rotation 4 est bien dans la position

PERÇAGE DANS DU CARRELAGE

Le perçage d’un carreau de faïence doit s’effectuer à petite vitesse. N’activer le mécanisme de frappe qu’après avoir complètement traversé le carreau de faïence. VISSAGE L’adaptateur 13 (accessoire) permet d’utiliser les embouts de tournevis. Il est compatible avec les embouts de tournevis du commerce dotés d’une queue six pans de 6,3 mm (1/4", DIN 3126, profil C). Les embouts de tournevis sont maintenus dans l’adaptateur par un ressort. Il convient donc de ne travailler qu’avec des embouts dotés d’une rainure latérale.

MONTAGE D’UN MANDRIN

10 Accouplement à glissement Toujours extraire la fiche du cordon d’alimentation modulaire hors de la prise électrique avant d’entreprendre une quelconque intervention sur l’appareil lui-même. Nettoyer le filetage du mandrin (accessoire) ainsi que celui de l’adaptateur 13 (accessoire). Visser le mandrin sur l’adaptateur. Mettre l’adaptateur en position dans la fixation d’outil. Le verrouiller comme s’il s’agissait d’un simple foret. Pour bloquer le mandrin (30 Nm), mettre le commutateur stop de rotation 4 sur la position

Dès que l'outil de perçage se coince ou qu'il s'accroche, l'accouplement à glissement se déclenche. Décharger immédiatement la machine en tirant l'outil de perçage vers l'arrière. Maintenir toujours la machine des deux mains et prendre une position stable et bien en équilibre.

Conseils pratiques Ne pas percer de trous à travers des gaines électriques ou des conduites d’eau ou de gaz dissimulées. Avant de percer, procéder toujours à un examen de la paroi considérée. Si nécessaire, faire appel à un détecteur de métal. Pour percer dans les métaux, il convient de toujours utiliser un foret parfaitement affûté et en excellent état. Pour percer la pierre ou le béton, utiliser des forets à mise au carbure. Ajuster toujours la vitesse de rotation du foret au matériau à travailler d’une part et au diamètre du foret mis en oeuvre d’autre part. Pour travailler de manière encore plus précise dans les métaux ou dans le bois, faire appel à un support de preçage (accessoire).

TRAVAUX DE PERFORATION, DE

BURINAGE Porter des lunettes de sécurité ainsi qu’une protection acoustique. 11 Interventions de maintenance Toujours extraire la fiche du cordon d’alimentation modulaire hors de la prise électrique avant d’entreprendre une quelconque intervention sur l’appareil lui-même. Les ouïes de refroidissement de la machine doivent rester propres. Essuyer régulièrement les pièces en matière plastique accessibles de l’extérieur avec un chiffon humide mais non imbibé de produit de nettoyage. Après avoir exploité la machine de manière intensive pendant une longue période, la confier à un centre de service agréé Kress afin qu’elle soit inspectée sérieusement et complètement nettoyée. 12 Protection de l’environnement Kress reprend les machines rebutées afin que les différentes pièces dont elles sont constituées alimentent un processus de récupération des matières premières. Grâce à leur conception modulaire, la séparation des éléments récupérables des machines Kress peut s’effectuer dans de bonnes conditions. A l’occasion de la mise au rebut d’une machine Kress usagée, apporter la machine au revendeur. Il est également possible à l’utilisateur de nous l’envoyer directement. Sous réserves de modifications techniques PSE 75 EDITION Gebruik

Déclaration de conformité Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés: EN 50 144-2-6, EN 55 014-1, EN 55 014-2, EN 61 000-3-2, EN 61 000-3-3 conformément aux termes des réglementations 73/23/CEE, 89/336/CEE, 98/37/CE.
