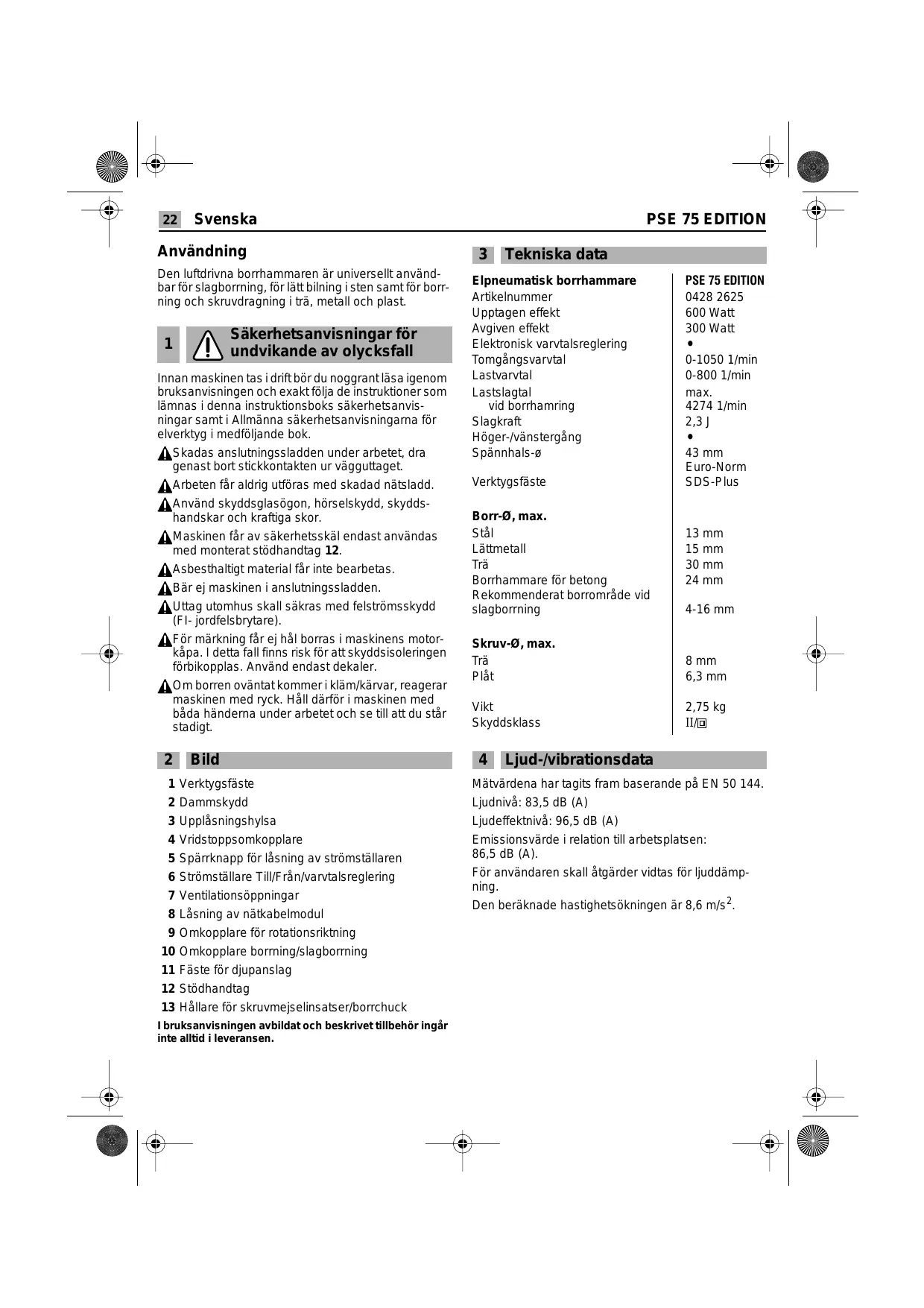

BRUKSANVISNING PSE 75 EDITION KRESS

Den luftdrivna borrhammaren ar universellt anvandbar for slagborrnng,for latt bilning i sten smt for bornning och skruvdragning i tra, metall och plast.

1

Sakerhetsanvisningar for undvikande av olycksfall

Innan maskinen tas i drift bör du noggrant lasaigenom bruksanvisningen och exakt följa de instruktioner som lamnas i denna instruktionsboks sakerhetsanvis-ingar sami I Allmanna sakerhetsanvisiningarna for elverktyg i medfoljande bok.

A Skadas anslutningsladden under arbetet, dra genast bort stickkontakten ur vagguttaget.
Arbeten fãr aldrig utfóras med skadad natsladd.
Använd skyddsglasögon, hörskelskydd, skydds-handskar och kraftiga skor.
A Maskinen fãr av sakerhetsskal endast anvandas med monterat stöhandtag 12.
Asbesthaltig material fär inte bearetas.
A Bar ej maskinen i anslutningsssladden.
A Utag utomhus skull sakras med felstromskydd (Fl- jordfelsbrytare).
A For markning fár ej hal borras i maskinens motorkapa. I detta fall finns risk for att skyddsoleringen forbikopplas. Använd endast dekaler.
Am borren ovantatkommen i klam/karvar, reageran maskinen med ryck. Hall darrfor i maskinen med bada handerna under arbetet och se till att du star stadigt.

3 Tekniska data

Elpneumatisk borrhammare

Articlelummer

Upptagen effekt

Avgiven effekt

Elektronisk varvitalsreglering

Tomgangsvarval

Lastvarvital

Lastslagtal

vid borrhamring

Slagkraft

Höger-/vänstergång

Spannhals-

Verktygsfaste

PSE 75 EDITION

0428 2625

600 Watt

300 Watt

0-1050 1/min

0-800 1/min

max.

4274 1/min

2.3J

43 mm

Euro-Norm

SDS-Plus

Borr-0,max.

Stål

Lattmetall

Tra

Borrhammare for betong

Rekommenderat borromrade vid slagborrning

Skruv- ,max.

Tra

Plat

Vikt

Skyddsklass

13 mm

15 mm

30 mm

24 mm

4-16 mm

8mm

6,3 mm

2,75 kg

II/回

2 Bild

1 Verktygsfaste
2 Dammskydd
3 Upplasningshylsa
4 Vriddstoppsomkopplare
5 Spärrknapp for lösning av stromställaren
6 Strömställare Till/Från/varvitalsreglering
7 Ventilationsöppninger
8 Låsning av nätkabelmodul
9 Omkopplare for rotationsriktting
10 Omkopplare bornning/slagborning
11 Faste for djupanslag
12 Stodhandtag
13 Hållare for skruvmejselinsatser/borrchuck
2 Dammskydd
3 Uplåsningshylsa
4 Vriddstoppsomkopplare
5 Spärrknapp für lásning av stromställaren
6 Strömställare Till/Från/varivtalsreglering
7 Ventilationsöppninger
8 Låsning av nätkabelmodul
9 Omkopplare for rotationsriktting
10 Omkopplare bornning/slagborning
11 Faste for djupanslag
12 Stodhandtag
13 Hållare for skruvmejselinsatser/borrchuck

I bruksanvisingen avbildat och beskrivet tillbehör ingår inte alltid i leveransen.

4 Ljud-/vibrationsdata

Mātvärdena har tagits fram baserande på EN 50 144.

Ljudniva: 83,5 dB (A)

Ljudeffektniva: 96,5 dB (A)

Emissionsvärde i relation till arbetsplatsen: 86,5 dB (A).

For användaren skull atgärder vidtas for ljuddämp- ning.

Den beräknade hastighetsökningen ar 8,6 m/s².

2 Bild

I bruksanvisingen avbildat och beskrivet tillbehör ingår inte alltid i leveransen.

5

Så här monteras stödhandtag och nätkabelmodul

Innan atgärder vidtas pa maskinen ta alltid bort stickproppen ur uttaget.

Maskinen fär endast användas med monterat stöhandtag 12. Montera handtaget på maskinens spannhals, vrid det till önskad arbetsläge och spänn kraftigt fast med hjälp av handtagshylsan.

Anslut nätkabelmodulen till maskinens handtag. Se till att stickkontakten faller i läge.

A Nätkabelmodulen fär endast användas for Kresselverktyg; fösök inte driva andra maskiner medenna kabel.

Använd uteslutande original Kress-nätkabelmoduler och en kraftig gummikabel som átminstone motsvarar kod H07 RN-F.

6 Driftstart

A Kontrollera innan maskinen startas att natspän- ningen overensstämmer med data på maskinens typskylt.

IN-/FRÄNKOPPLING

Tryck ned aller slapp stromstallaren 6.

Strömställaren kan lásas med spärrknapp 5. För upplåsning tryck kört ned strömställare 6 och släpp Åter.

VRIDSTOPP

Med vridstoppsomkopplaren 4 kan två inställningar väljas.

Omkoppling sker bekvamast när maskinen ar avstängd.

Sed omkopplaren 6 paverkats resp vid start av maskinen kopplan vaxeln till forvald inställing.

BORRNING - SLAGBORNING

För borrning ställ omkopplaren 10 i lage.

Forslagborningstaliige

Omkoppling sker bekvamast när maskinen ar avstängd.

Sed omkopplaren 6 paverkats resp vid start av maskinen kopplan vaxeln till forvald installing.

Obs: Slagbörning med inställd vänstergång skadar maskinen. Vid arbeten med diamantborrkronor och vid omröming skall slagverket frankopplas.

För mejsling/bilning ställ omkopplaren 4 i läge.

Använd vid slagborrning uteslutande medHardmetall belagda borrar med SDS-plus-skaft. Vanligastenborrarr med cylindriskt skafkan inte anvandasmed hjälp av adapter 13 och normal borrchuck i kombination med pneumatiska slagverket.

VARVTALSREGLERING

Med strömställaren 6 kan varvtalet regleras steglost. Vid lätt nedtryckning av strömställaren 6 roterar maskinen med lågt varvtil; med högre tryck ökar varvtalet.

Omkopplaren for rotationsriktning 9 fär endast aktiveras nar maskinen star stilla!

Grip tag i omkopplaren 9 pa bada sidorna.

Hörgäng: Ställ omkopplaren 9 i lage „R".

Vänstergång: Ställ omkopplaren 9 i läge „L".

Viktigt! Vrid alltid omkopplaren 9 fram till stopp mot motorhuset, dvs tills den tydligt lasei i lage.

Star omkopplaren 9 i lage mellan „R“ och „L“, kan maskinen inte kopplas till.

7

Ditsätting och borttagning av verktyg

För fastspanning av borr- och mejselverktyg i verk-tygsfastet 1 behövs inga hjälpverktyg.

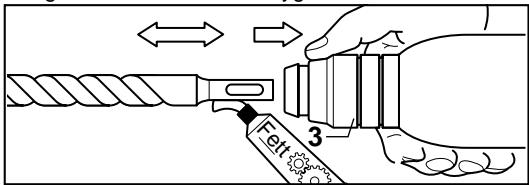

INSÄTTNING AV VERKTYG

Innan atgärder vidtas pa maskinen ta alltid bort stickproppen ur uttaget.

Rengör och fettalett in verktygsskaftet.

Skjut upplasningshylsan 3 bakat. Skjut sedan in verktyget med roterande rorelse tills det faler i laslage. Slapp direfter upplasningshylsan och kontrollera att verktyget sitter stadigt.

Kontrollera att dammskyddet 2 ar i fullgott skick.

Defekt dammskydd skull omedelbart bytas mot nytt!

24 Svenska

PSE 75 EDITION

BORTTAGNING AV VERKTYG

Skjut upplasningshylsan 3 bakat och dra ut verktyget.

Stall vridstoppomkopplaren 4 i ett mellanlage. Mejseln kan nu for hand vridas till onskat arbeitsposition.

Ställ därefter vridstoppomkopplaren 4 Åter i läge D. Mejseln faller automatiskt i låsläge när den vid bilning/ mejsling belastas radiellt.

8 Borrchuck (tillbehör)

För bornning i metall, trä och plast med borrar med normalt skaat kan en borrchuck beställas (max. 13 mm spannvidd). Borrchten monteras på Hallaren (tillbehör) für skruvmejselinsatser. Alla chuckmodeller med innerganga 1/2'' × 20 UNF (spannvidd max. 13 mm) kan användas.

MONTERING AV BORRCHUCK

Innan atgärder vidtas pa maskinen ta alltid bort stickkontakten ur uttaget.

Rengör gängorna på borrchucken (tillbehör) och på hällaren 13 (tillbehör).

Skruva fast borrchucken pa hällaren och las den i verktygsfästet pa sama satt som en borr. For atdragning av borrchucken (30 Nm) stall tillfälligt vridstoppomkopplaren 4 i lage = .

9 Praktiska tips

Seuppfordoldaelledningar,gas- ellervattenr. Innan bornning paborjas,undersokforstaktuella ytor.t.ex.med en metalldetektor.

För borning i metall använd endast välskärpta borrar;
for borning i sten och betong endast medHardmetall belagda stenborrar.

Anpassa alltid varvtalet till bearbetat material och aktuellt använd borrdiameter. Spann fast maskinen i ett borrstativ (tillbehör) für optimal resultat.

SLAGBORNING-BILNING

Använd skyddsglasögon och hörsksydd.

Tryck inte for kraftigt mot arbets-stycket; effekten blir inte bättre vid högre tryck.

Vid bilning uppnås optimalt resultat om materialet bryts ut i små bitar.

Vid bilning använd alltid skyddsglasogon och stöhandtag 12 arbeiten. Kontrollera innan maskinen kopplas på att vridstoppomkopplaren 4 LASTI IAGE

BORRNING I KAKEL

Kakel skall lungsamt anborras. Forst sedan kaklet ar genomborrat skall omkoppling till slagborrning ske.

SKRUVDRAGNING

I hällaren 13 (tillbehör) kan skruvmejselinsatser stickas in. Normala bits med sexkantmätt 6,3 mm resp 1 / 4" (DIN 3126, form C) som finns i handeln, kan användas.

Skruvmejselinsatserna hàlls fast i hällaren med en fjäderring; använd därfor endast insatser med spar.

10 Slirkoppling

Kärvar eller hakar borrverktyget upp sig,loser slirkopplingen ut.

Avlasta omedelbart maskinen genom dra ut borrverktyget.

Under arbetet häll alltid tag i maskinen med bàda händerna och se till att du stär stadigt.

11 Underhalsatsgärder

Innan atgärder vidtas pa maskinen ta alltid bort stickkontakten ur uttaget.

Häll ventilationsöppningarna rena.

Använd en trasa utan rengöringsmedel for att regel-bundet torka av de plastdelar på maskinen som År atkomliga frän utsidan.

After kraftig pakkänning under en langre period lamna in maskinen till en Kress-serviceverkstad for grundlig rengöring.

12 Miljöskydd

Kress tar tillbaka gamla kasserade maskiner for miljovänlig Återvinning. Eftersom Kress-maskinerna ar modul-uppbyggda ar det mycket enkelt att plocka isär de olika materialen for Återvinning.

Lämna in din gamla Kress-maskin till äterförsäljaren aller skicka den direkt till Kress.

S CC Konformitetsförklaringen

Vi intygar och ansvarar for att denna produkt överensstämmer med följande norm och dokument: EN 50 144-2-6, EN 55 014-1, EN 55 014-2, EN 61 000-3-2, EN 61 000-3-3 enigt bestammselarna i riktlinjerna 73/23/EWG, 89/336/EWG, 98/37/EG.

DK C Overensstemmelseserklaering

1. Detta elvertyg tilverkas mad hoga precision och underkastas en sträng kvalitetskontroll i fabriken.
2. Därfor garanterar vi gratis reparation vid fabrikations- och materialfel, som uppstár inom 24帽子er ráknat frán kópdatum. Vi äger valja mellan att reparera eller att byta ut defekta delar mot nya. Ubytta delar tillfaller oss.
3. Felaktig användning eller hantering samt öppning av apparaten av annan'an auktoriserad serviceverkstad leder till att garantin inte langre gäller. Garantin omfattar inte delar som utsätts for normal forslitting.
4. Garantiansprak kan endast goras vid omedelbart papekande av brister (även transportskador). Utnytjande av garantibestammelserna forlänger inte garantitiden.
5. Vid fel, van vänlig sänd apparaten med ifyllt garantikort och kert fel beskrivnings till oss eller lamylig kunndjänst. Bifoga kvittu.
6. Genom garantiförpliktelserma som vi tagit på oss, faller alla vidare ansprük köpen ma ha - särskil rätten till bilbakagang av köpet, nedsättnig av priset eller skadeständsansprük.
7. Daremot har köpen rätt till tillbakagang av köpet eller ned-sättning av koppriset om vi misslyckas avlågsna ev. brister, skador inom en skäig tidsperiod.
8. Skadestandansprak kan dock ej uteslutas enl. 463, 480 avsn. 2,635 BGB om tillforsakrade egenskapar saknas.
9. Bestämmlserna enl. punkterna 7 och 8 gäller endast i Förbundsrepubliken Tyskland.
