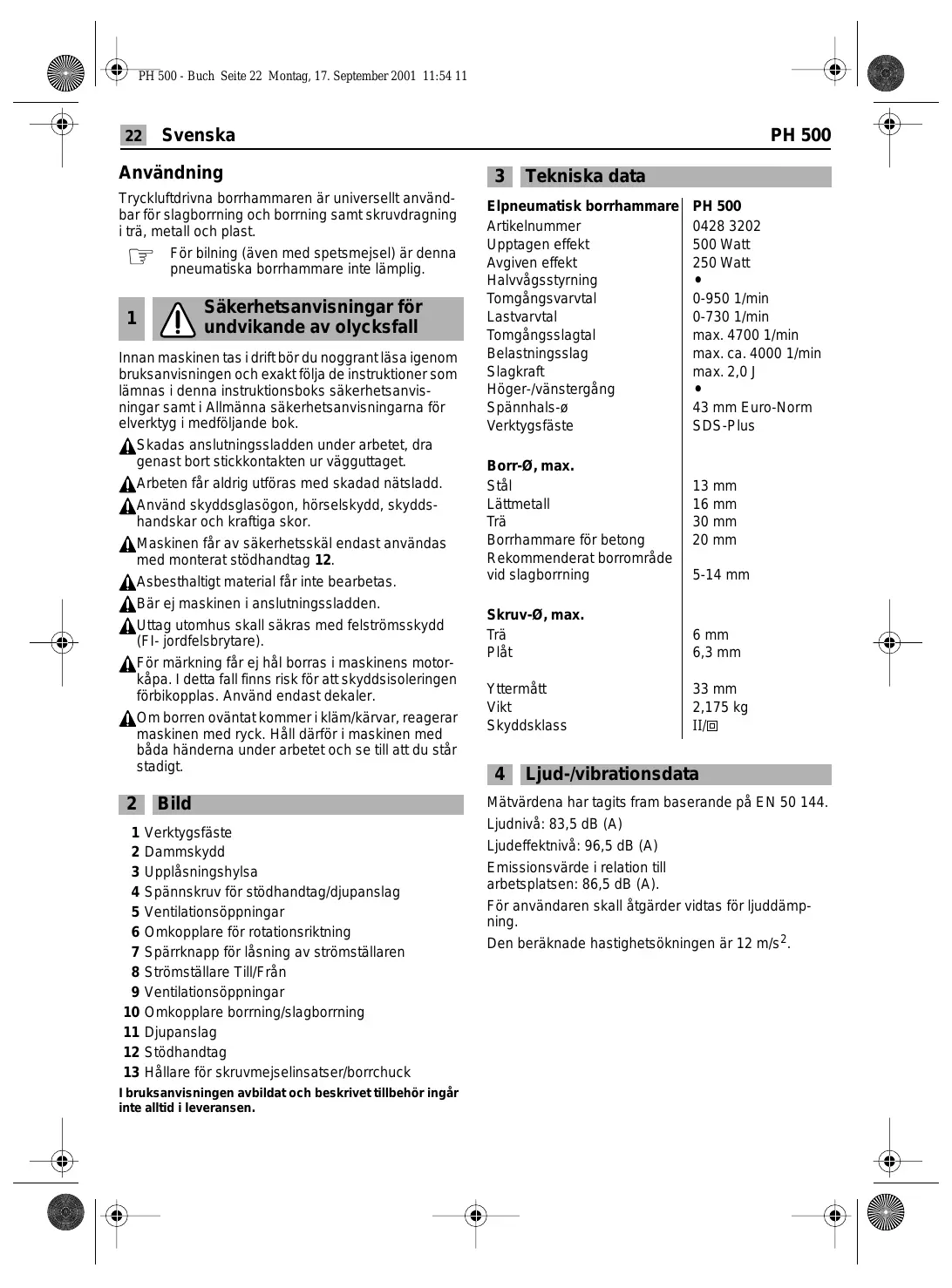

BRUKSANVISNING PH 500 KRESS

Tryckluftdrivna borrhammaren ar universsell användbar for slagborrnng och borrning somt skruvdragning i trä, metall och plast.

För bilning (även med spetsmejsel) arenna pneumatiska borrhammare inte lámplig.

1

Sakerhetsanvisningar for undvikande av olycksfall

Innan maskinen tas i drift bör du noggrant lasaigenom brauksanvisingen och exact Förj de instruktioner som lamnas i denna instruktionsboks sakerhetsanvis- ningar samt i Allmanna sakerhetsanvisingarna for elverktyg i medfoljande bok.

A Skadas anslutningsladden under arbetet, dra genast bort stickkontakten ur vagguttaget.
Arbeten fár aldrig utfóras med skadad natsladd.
Använd skyddsglasögon, hörskelskydd, skydds-handskar och kraftiga skor.
Maskinen fãr av sakerhetsskal endast anvandas med monterat stodhandtag 12.
Asbesthaltig material fär inte bearetas.
A Bar ej maskinen i anslutningsssladden.
A Utag utomhus skull sakras med felstromskydd (Fl- jordfelsbrytare).
A För markning fãr ej hal borras i maskinens motorkapa. I detta fall finns risk for att skyddsoleringen forbikopplas. Använd endast dekaler.
Am borren ovantatkommen i klam/karvar, reagerarnaskinen med ryck. Hall dafor i maskinen medbada handerna under arbetet och se till att du starstadigt.

2 Bild

1 Verktygsfaste
2 Dammskydd
3 Upplasningshyla
4 Spännskruv für stödhandtag/djupanslag
5 Ventilationsöppninger
6 Omkopplare for rotationsriktting
7 Sparrknapp for lásning av strömställaren
8 Strömställare Till/Frå
9 Ventilationsöppninger
10 Omkopplare borning/slagboring
11 Djupanslag
12 Stodhandtag
13 Hållare for skruvmejselinsatser/borrchuck

I braksanvisingen avbildat och beskrivet tillbehör ingár inte alltid i leveransen.

3 Tekniska data

Elpneumatisk borrhammare

Articlenummer

Upptagen effekt

Avgiven effekt

Halvagsstyrning

Tomgångsvarvatal

Lastvarvital

Tomgangsslagtal

Belastningssslag

Slagkraft

Höger-/vänstergäng

Spannhals-

Verktygsfaste

PH 500

0428 3202

500 Watt

250 Watt

0-950 1/min

0-730 1/min

max. 4700 1/min

max. ca. 4000 1/min

max. 2,0 J

43 mm Euro-Norm

SDS-Plus

Borr-0,max.

Stal

Lattmetall

Tra

Borrhammare for betong

Rekommenderat borromrade

vid slagborning

13 mm

16 mm

30 mm

20 mm

5-14 mm

Skruv-0, max.

Tra

Plat

Yttermatt

Vikt

Skyddsklass

6 mm

6,3 mm

33 mm

2,175 kg

II/回

4 Ljud-/vibrationsdata

Mätvärdena har tagits fram baserande på EN 50 144.

Ljudniva: 83,5 dB (A)

Ljudeffektniva: 96,5 dB (A)

Emissionsvärde i relation till

arbetsplatsen: 86,5 dB (A).

For användaren skull atgärder vidtas for ljuddämp-ning.

Den beräknade hastighetsökningen ar 12m / s^2

PH 500

Svenska

23

5 Sa har monteras stodhandatag, kabel

Innan atgärder vidtas pa maskinen ta alltid bort stickkontakten ur uttaget.

Maskinen fär endast anecdas med monterat stöhandtag 12. Skjut upp stöhandtaget på spannhalsen och dra fast med spännskruven.

Skadade nätkablar fär inte användas. De skall omedelbart bytas ut av ett auktoriserat serviceställe (kraftig gummikabel som motsvarar kod H 07 RN-F).

6 Driftstart

A Kontrollera innan maskinen startas att natspän- ningen overensstämmer med data på maskinens typskylt.

IN-FRANKOPPLING

Tryck ned aller släpp stromställaren 8.

Strömställaren kan lásas med spärrknapp 7. För uppläsning tryck kört ned strömställare 8 och släpp Åter.

BORRNING - SLAGBORRNING

För borrning ställ omkopplaren 10 i läge

Forslagborrningstaliage

Omkoppling sker bekvämast nar maskinen ar avständ. Sed omkopplaren 8 paverkats resp vid start av maskinen kopplar växeln till forvalidinställning.

Obs: Slagbörning med inställd vänstergång skadar maskinen. Vid arbenen med diamantborrkronor och vid omröning skull slagverket frankopplas.

Använd vid slagborrning uteslutande medHardmetall belagda borrar med SDS-plus-skaft. Vanligastenborrar med cylindriskt skafkan inte anvandasmed hjälp av adapter 13 och normal borrchuck i kombination med pneumatiska slagverket.

VARVTALSREGLERING

Med stromställaren 8 kan varvtalet regleras steglost. Vid latt nedtryckning av stromställaren 8 roterar maskinen med lagt varvtaI; med högre tryck ökar varvtalet.

Omkopplaren for rotationsriktning 6 fär endast aktiveras när maskinen stared stilla!

Grip tag i omkopplaren 6 pa bada sidorna.

Hörgang: Ställ omkopplaren 6 i läge „R".

Vänstergång: Ställ omkopplaren 6 i läge „L".

Viktigt: Tryck alltid ned riktningsomkopplaren 6 mot stopp på huset, dvs tills den tydligt läsor i lage.

Star omkopplaren 6 i lage mellan „R“ och „L“, kan maskinen inte kopplas till.

7

Ditsätting och borttagning av verktyg

I verktygsfästet 1 kan borverktygen spannas fastutan nyckel.

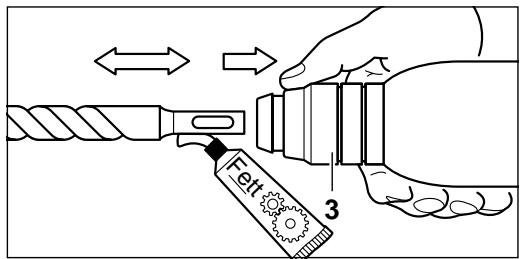

INSÄTTNING AV VERKTYG

Innan atgärder vidtas på maskinen ta alltid bort stickkontakten ur uttaget.

Rengör och fetta lätt in verktygsskaftet.

Skjut upplasningshylsan 3 bakat. Skjut sedan in verktyget med roterande rorelse tills det faler i laslage. Slapp direfter upplasningshylsan och kontrollera att verktyget sitter stadigt.

Kontrollera att dammskyddet 2 ar i fullgott skick.

Defekt dammskydd skall omedelbart bytas mot nytt!

BORTTAGNING AV VERKTYG

Skjut upplasningshylsan 3 bakat och dra ut verktyget.

24 Svenska

PH 500

8 Borrchuck (tillbehör)

För bornning i metall, trä och plast med borrar med normalt skaat kan en borrchuck beställas (max. 13 mm spannvidd). Borrchten monteras på Hallaren (tillbehör) für skruvmejselinsatser. Alla chuckmodeller med innerganga 1/2 x 20 UNF (spannvidd max. 13 mm) kan användas.

MONTERING AV BORRCHUCK

Innan atgärder vidtas pa maskinen ta alltid bort stickkontakten ur uttaget.

Rengör gängorna på borrchucken (tillbehör) och på hällaren 13 (tillbehör). Skruva upp chucken på adaptern och dra kraftigt fast (ca. 30 Nm). För atdragnig kan adaptern spannas fast i tex et skruvstäd. Stick in en sexkantnyckel i chucken och dra sedan fast den. Lás sedan adaptern som en borr i verktygsfästet.

9 Praktiska tips

Seuppfordoldaelledningar,gas- ellervattenr. Innan bornning paborjas,undersokforstaktuella ytor.t.ex.med en metalldetektor.

För börning i metall använd endast välskärpta borrar;
for börning i sten och betong endast med hårdmetall belagda stenborrar.

Anpassa alltid varvtalet till bearbetat material och aktuell använd borrdiameter. Spann fast maskinen i ett borrstativ (tillbehör) für optimal resultat.

SLAGGBORNING

Använd skyddsglasögon och hörsksydd.

Tryck inte for kraftigt mot arbetsstycket; effekten blir inte bättre vid högre tryck.

A Vid hammarborning bør alltid användas skyddglasogon, hörsvskydd och tillsatshandtag 12. Kontrolera fore start, att omkopplaren 10 ingripit i ställning

BORRNING I KAKEL

Kakel skallängsamnt anborras. Forst sedan kaklet ar genomborrat skall omkoppling till slagborrnng ske.

SKRUVDRAGNING

I hällaren 13 (tillbehör) kan skruvmejselinsatser stickas in. Normala bits med sexkantmätt 6,3 mm resp 1/4 " (DIN 3126, form C) som finns i handeln, kan användas.

Skruvmejsinsatserna halls fast i hallaren med en fjadderring; anvand darrfor endast insatser med spar.

10 Slirkoppling

Kärvar eller hakar borrverktyget söser slirkopplingen ut.

Avlasta genast maskinen genom att dra tillbaka borr- verktyget.

Háll alltid i maskinen med báda händerna och se till att du stár stadigt.

11 Underhalsatgärder

Innan atgärder vidtas pa maskinen ta alltid bort stickkontakten ur uttaget.

Häll ventilationsöppningarna rena.

Använd en trasa utan rengöringsmedel for att regel-bundet torka av de plastdelar på maskinen som År atkomliga frän utsidan.

After kraftig pakänning under en langre period lamna in maskinen till en Kress-serviceverkstad for grundlig rengöring.

12 Miljöskydd

Kress tar tillbaka gamla kasserade maskiner for miljovänlig ätervinning. Eftersom Kress-maskinerna ar modul-upbyggda ar det mycket enkelt att plocka isär de olika materialen for ätervinning.

Lämna in din gamla Kress-maskin till äterförsäljaren.
eller skicka den direkt till Kress.

Slagal med belastning

Enkeltslagstyrke

Hajre-/venstrelob

Spændehals-

Værktogsholder

Bore- ,max.

Stal

Letmetal

Trae

Hammerboring i beton

Anbefalet boreområde

hammerboring

Skrue-0, max.

Trae

Metalplade

Hjørnemål

Vægt

Isolationsklasse

PH 500

0428 3202

500 Watt

250 Watt

0-950 1/min

0-730 1/min

maks. 4700 1/min

maks.ca.4000 1/min

maks. 2,0 J

43 mm Euro-Norm

SDS-Plus

13 mm

16 mm

30 mm

20 mm

5-14 mm

6 mm

6,3 mm

33 mm

2,175 kg

II/回

4 Stoj-/vibrationsinformation

CE Konformitetsförklaringen

Vi intygar och ansvarar for attenna produit overensstämmer med foljande normer och Dokument: se nedan

GE CE Anwoon ouaadakotno

Anovoue vteuovos to pioiov
aov eivai katakeuaojevo oupovao
e touc enkavovioucn
katakevaotikcsovotaeic
Bale naw

1. Detta elverkty tilverkas med högsta precision och underkastas en sträng kvalitetskontroll i fabriken.
2. Därfor garanterar vi gratis reparation vid fabrikations- och materialfel, som uppstár inom 24帽子er răknat frán kópdatum. Vi āger valja mellan aten reparera eller att byta ut defekta delar mot nya. Ubytta delar tillfaller oss.
3. Felaktig användning eller hantering somt öppning av apparaten av annan øa kautoriserad serviceverkstad leder till att garantin inte langre gäller. Garantin omfattar inte delar som utsätts for normal forslitting.
4. Garantiansprak kan endast goras vid omedelbart papekande av brister (aven transportskador). Untyttjande av garantibestammelsema forlanger inte garantitiden.
5. Vid fel, van vänlig sänd apparenten med ifyll garantikort och kört felbeskrivnings till oss erl lamplig kurzndst. Bifoga kvitto.
6. Genom garantiförpliktelserma som vi tagit på oss, faller alla vidare ansprük köpen ma ha - särskil rätten till bilbakagang av köpet, nedsätting av priset eller skadeständansprak.
7. Däremot har köpen rätt till tillbakagang av köpet eller ned-sättning av koppriset om vi misslyckas avlågsna ev. brister, skador inom en skäig tidsperiod.
8. Skadestandansprak kan dock ej uteslutas enl. 463, 480 avsn. 2,635 BGB om tillforskrade egenskapar saksn.
9. Bestamelsersna enl. punkterna 7 och 8 gäller endast i Forbundsrepubliken Tyskland.
