ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PH 500 KRESS

Το πνευµατικÞ περιστροφικÞ πιστολέτο είναι γενικά χρησιµοποιήσιµο για τρύπηµα µε κρούση και χωρίσ κρούση, καθώσ και για βίδωµα σε ξύλο, µέταλλο και πλαστικÞ. ΑυτÞ το πνευµατικÞ πιστολέτο δεν είναι κατάλληλο για καλεµοδουλειέσ (ούτε και µε το βελÞνι).

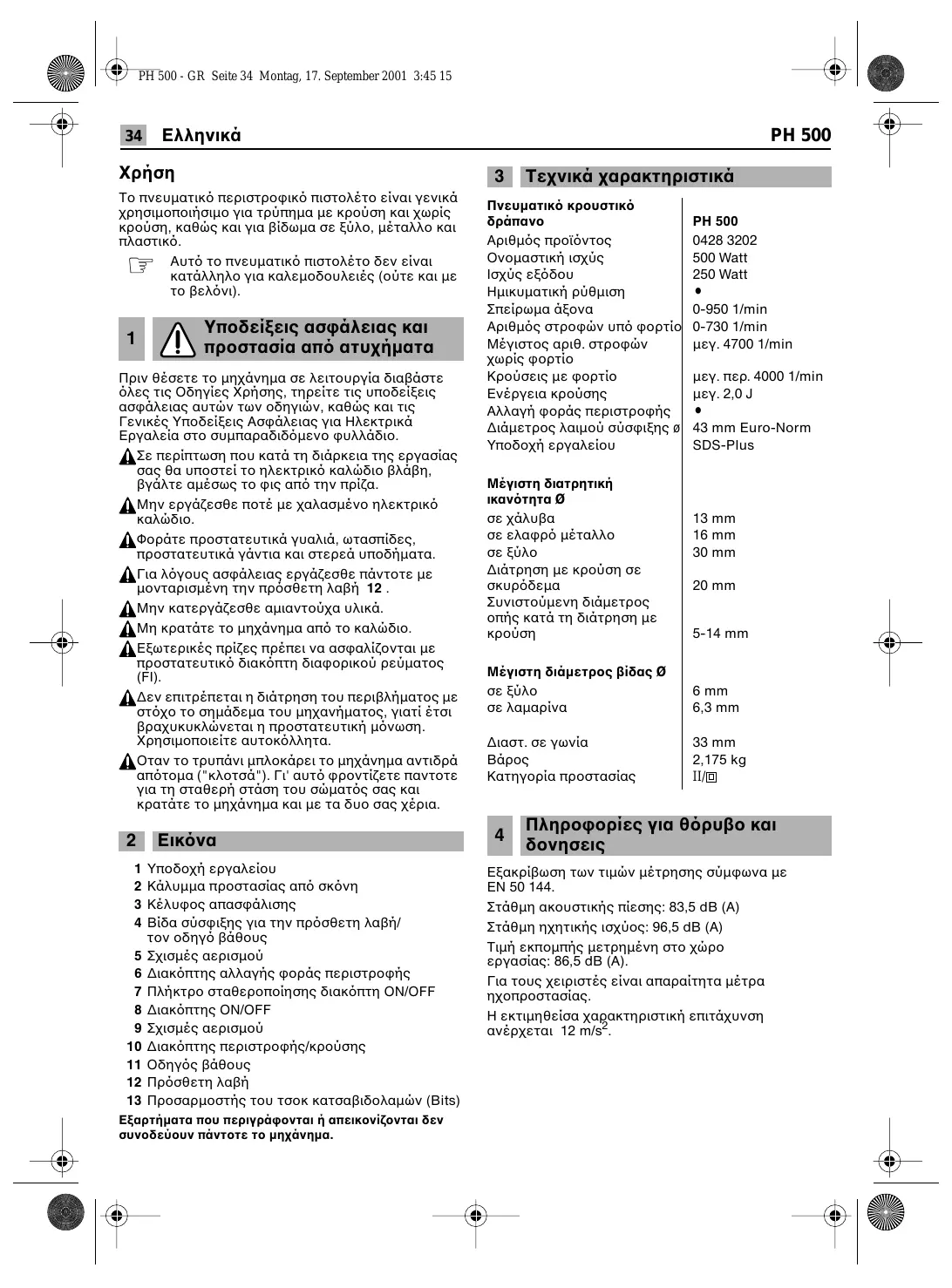

Υποδείξεισ ασφάλειασ και προστασία απÞ ατυχήµατα Πριν θέσετε το µηχάνηµα σε λειτουργία διαβάστε Þλεσ τισ Οδηγίεσ Χρήσησ, τηρείτε τισ υποδείξεισ ασφάλειασ αυτών των οδηγιών, καθώσ και τισ Γενικέσ Υποδείξεισ Ασφάλειασ για Ηλεκτρικά Εργαλεία στο συµπαραδιδÞµενο φυλλάδιο. Σε περίπτωση που κατά τη διάρκεια τησ εργασίασ σασ θα υποστεί το ηλεκτρικÞ καλώδιο βλάβη, βγάλτε αµέσωσ το φισ απÞ την πρίζα. Μην εργάζεσθε ποτέ µε χαλασµένο ηλεκτρικÞ Φοράτε προστατευτικά γυαλιά, ωτασπίδεσ, προστατευτικά γάντια και στερεά υποδήµατα. Για λÞγουσ ασφάλειασ εργάζεσθε πάντοτε µε µονταρισµένη την πρÞσθετη λαβή 12 . Μην κατεργάζεσθε αµιαντούχα υλικά. Μη κρατάτε το µηχάνηµα απÞ το καλώδιο. Εξωτερικέσ πρίζεσ πρέπει να ασφαλίζονται µε προστατευτικÞ διακÞπτη διαφορικού ρεύµατοσ (FI). ∆εν επιτρέπεται η διάτρηση του περιβλήµατοσ µε στÞχο το σηµάδεµα του µηχανήµατοσ, γιατί έτσι βραχυκυκλώνεται η προστατευτική µÞνωση. Χρησιµοποιείτε αυτοκÞλλητα. Οταν το τρυπάνι µπλοκάρει το µηχάνηµα αντιδρά απÞτοµα ("κλοτσά"). Γι' αυτÞ φροντίζετε παντοτε για τη σταθερή στάση του σώµατÞσ σασ και κρατάτε το µηχάνηµα και µε τα δυο σασ χέρια.

PH 500 ΕικÞνα Υποδοχή εργαλείου Κάλυµµα προστασίασ απÞ σκÞνη Κέλυφοσ απασφάλισησ Βίδα σύσφιξησ για την πρÞσθετη λαβή/ τον οδηγÞ βάθουσ Σχισµέσ αερισµού ∆ιακÞπτησ αλλαγήσ φοράσ περιστροφήσ Πλήκτρο σταθεροποίησησ διακÞπτη ΟΝ/OFF ∆ιακÞπτησ ΟΝ/OFF Σχισµέσ αερισµού ∆ιακÞπτησ περιστροφήσ/κρούσησ ΟδηγÞσ βάθουσ ΠρÞσθετη λαβή Προσαρµοστήσ του τσοκ κατσαβιδολαµών (Bits) Εξαρτήµατα που περιγράφονται ή απεικονίζονται δεν συνοδεύουν πάντοτε το µηχάνηµα. Τεχνικά χαρακτηριστικά ΠνευµατικÞ κρουστικÞ ΑριθµÞσ προϊÞντοσ Ονοµαστική ισχύσ Ισχύσ εξÞδου Ηµικυµατική ρύθµιση Σπείρωµα άξονα ΑριθµÞσ στροφών υπÞ φορτίο Μέγιστοσ αριθ. στροφών χωρίσ φορτίο Kρούσεισ µε φορτίο Eνέργεια κρούσησ Αλλαγή φοράσ περιστροφήσ ∆ιάµετροσ λαιµού σύσφιξησ ø Υποδοχή εργαλείου Μέγιστη διατρητική ικανÞτητα Ø σε ελαφρÞ µέταλλο ∆ιάτρηση µε κρούση σε σκυρÞδεµα Συνιστούµενη διάµετροσ οπήσ κατά τη διάτρηση µε

43 mm Euro-Norm SDS-Plus 13 mm 16 mm 30 mm 20 mm 5-14 mm Μέγιστη διάµετροσ βίδασ Ø σε λαµαρίνα 6 mm 6,3 mm ∆ιαστ. σε γωνία Κατηγορία προστασίασ 33 mm 2,175 kg II/

Πληροφορίεσ για θÞρυβο και

Εξακρίβωση των τιµών µέτρησησ σύµφωνα µε EN 50 144. Στάθµη ακουστικήσ πίεσησ: 83,5 dB (A) Στάθµη ηχητικήσ ισχύοσ: 96,5 dB (A) Τιµή εκποµπήσ µετρηµένη στο χώρο εργασίασ: 86,5 dB (A). Για τουσ χειριστέσ είναι απαραίτητα µέτρα ηχοπροστασίασ. Η εκτιµηθείσα χαρακτηριστική επιτάχυνση ανέρχεται 12 m/s2. PH 500 - GR Seite 35 Montag, 17. September 2001 3:45 15 PH 500

ΠρÞσθετη λαβή, ηλεκτρικού Βγάζετε το φισ απÞ την πρίζα πριν διεξάγετε οποιαδήποτε εργασία στο ίδιο το µηχάνηµα. Χρησιµοποιείτε το µηχάνηµα πάντα µε µονταρισµένη την πρÞσθετη λαβή 12. Τοποθετήστε την πρÞσθετη λαβή πάνω στο λαιµÞ σύσφιγξησ και συσφίξτε την µε τη βίδα σύσφιξησ. Χρησιµοποιείτε πάντοτε τισ αυθεντικέσ µοναδεσ ηλεκτρικού καλωδίου (module), και µάλιστα µε ηλεκτρικÞ αγωγÞ µονωµένο µε τουλάχιστον µέτρια βαρύ ελαστικÞ σωλήνα (κωδικÞσ αριθµÞσ: Η 07 ΡΝ-F).

Θέση σε λειτουργία Πριν θέσετε το µηχάνηµα σε λειτουργία ελέγξτε, αν η τάση δικτύου συµφωνεί µ' εκείνη που αναγράφεται στην πινακίδα τύπου (κατασκευαστή) του µηχανήµατοσ. ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ ΚΑΙ ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Πιέστε και αφήστε αντίστοιχα πάλι ελεύθερο το διακÞπτηr 8 . Ο διακÞπτησ ΟΝ/ΟFF µπορεί να ασφαλιστεί µε το πλήκτρο σταθεροποίησησ διακÞπτη 7. Για την εκ νέου απασφάλιση πιέστε λίγο και αφήστε αµέσωσ πάλι ελεύθερο το διακÞπτη ΟΝ/ΟFF 8 . ΠΕΡΙΣΤΡΟΦΙΚΗ/ΚΡΟΥΣΤΙΚΗ ∆ΙΑΤΡΗΣΗ

ΡΥΘΜΙΣΗ ΤΟΥ ΑΡΙΘΜΟΥ ΣΤΡΟΦΩΝ Με το διακÞπτη ΟΝ/ΟFF 8 µπορείτε να ρυθµίσετε αδιαβάθµητα τον αριθµÞ στροφών. Οταν πιέσετε το διακÞπτη ΟΝ/ΟFF 8 ελαφρά µε το δάκτυλο το µηχάνηµα αρχίζει να περιστρέφεται σιγά-σιγά· αύξηση τησ πίεσησ προκαλεί και αύξηση του αριθµού στροφών. ΑΛΛΑΓΗ ΦΟΡΑΣ ΠΕΡΙΣΤΡΟΦΗΣ Η χρήση του διακÞπτη αλλαγήσ φοράσ περιστροφήσ 6 επιτρέπεται µÞνο Þταν το µηχάνηµα βρίσκεται σε ακινησία! Πιάστε το διακÞπτη αλλαγήσ φοράσ περιστροφήσ 6 κι απÞ τισ δυο πλευρέσ. Φορά περιστροφήσ προσ τα δεξιά: Θέστε το διακÞπτη αλλαγήσ φοράσ περιστροφήσ 6 στη θέση "R". Φορά περιστροφήσ προσ τα αριστερά: Θέστε το διακÞπτη αλλαγήσ φοράσ περιστροφήσ 6 στη θέση "L". ΣηµαντικÞ: Πιέζετε το διακÞπτη αλλαγήσ φοράσ περιστροφήσ 6 κάθε φορά µέχρι αναστολήσ στι κέλυφοσ, δηλαδή µέχρι να µανδαλώσει αισθητά. Οταν ο διακÞπτησ αλλαγήσ φοράσ περιστροφήσ 6 βρίσκεται µεταξύ των θέσεων "L" και "R" το µηχάνηµα δεν µπορεί να τεθεί σε λειτουργία.

Τοποθέτηση/αφαίρεση του

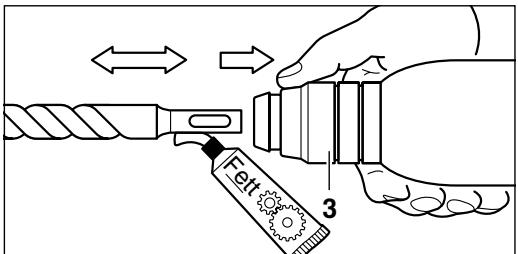

Η υποδοχή εργαλείου 1 συσφίγγει τα εργαλεία τρυπήµατοσ χωρίσ εργαλείο. ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ Βγάζετε το φισ απÞ την πρίζα πριν διεξάγετε οποιαδήποτε εργασία στο ίδιο το µηχάνηµα. Καθαρίζετε και λιπαίνετε ελαφρά το στέλεχοσ του

Για περιστροφική διάτρηση τοποθετήστε το διακÞπτη περιστροφήσ/κρούσησ 10 στη θεση Για κρουστική διάτρηση τοποθετήστε τον στη

Η µεταγωγή (αλλαγή τρÞπου λειτουργίασ) διεξάγεται ευκολÞτερα Þταν το µηχάνηµα βρίσκεται σε ακινησία. Μετά απÞ την πίεση του διακÞπτη ON/OFF 8, ή την εκκίνηση του µηχανήµατοσ, ο µηχανισµÞσ µετάδοσησ κίνησησ "πηγαίνει" στην προεπιλεγµένη θέση. Υποδείξεισ: Αριστερή φορά περιστροφήσ κατά την κρουστική διάτρηση βλάπτει το τρυπάνι. Κατά την εργασία µε ποτηροκÞνεσ και αναµικτήρεσ θέτετε το µηχανισµÞ κρούσησ εκτÞσ λειτουργίασ. Κατά τη διάτρηση µε κρούση χρησιµοποιείτε αποκλειστικά τρυπάνια µε σκληροµέταλλο και στέλεχοσ SDS. Η χρήση των κοινών τρυπανιών εµπορίου µε κυλινδρικÞ στέλεχοσ και σε συνδυασµÞ µε τον προσαρµοστή 13 και ενÞσ συνήθουσ τσοκ καθώσ και του πνευµατικού µηχανισµού κρούσησ δεν είναι δυνατή. Eλληνικά

Σύρετε το κέλυφοσ απασφάλισησ 3 προσ τα πίσω. Οδηγήστε το εργαλείο στην υποδοχή εργαλείου, περιστρέφοντάσ το µέχρι να ασφαλίσει αισθητά. Αφήστε το κέλυφοσ απασφάλισησ πάλι ελεύθερο. Ελέγξτε αν το εργαλείο έχει τοποθετηθεί σίγουρα. ∆ίνετε προσοχή, ώστε να µην υποστεί βλάβη το κάλυµµα προστασίασ απÞ σκÞνη 2 . Αντικατασταίνετε οπωσδήποτε τυχÞν φθαρµένα καλύµµατα προστασίασ απÞ σκÞνη! PH 500 - GR Seite 36 Montag, 17. September 2001 3:45 15

Eλληνικά PH 500 ΑΦΑΙΡΕΣΗ ΕΡΓΑΛΕΙΟΥ

Σύρετε το κέλυφοσ απασφάλισησ 3 προσ τα πίσω και αφαιρέστε το εργαλείο. Στον προσαρµοστή 13 (εξάρτηµα) µπορείτε να τοποθετήσετε κατσαβιδÞλαµεσ (Bits). Μπορεί να γίνει χρήση συνηθισµένων εξάγωνων κατσιβιδολαµών εµπορίου 6,3 mm, ή 1/4" (DIN 3126, µορφήσ C). Οι κατσαβιδÞλαµεσ συγκρατιώνται στον προσαρµοστή µε τη βοήθεια µιασ ροδέλασ ασφάλειασ (ελατηρίου). Γι' αυτÞ χρησιµοποιείτε παντοτε κατσαβιδÞλαµεσ µε εγκοπή.

Τσοκ τρυπανιού (εξάρτηµα) Για διατρητικέσ εργασίεσ σε µέταλλο, ξύλο και πλαστικÞ και µε τρυπάνια µε κανονικÞ στέλεχοσ διατίθεται ένα κατάλληλο τσοκ τρυπανιού (µέγιστη περιοχή σύσφιξησ 13 mm). Το τσοκ µοντάρεται πάνω στον προσαρµοστή (Adapter) για κατσαβιδÞλαµεσ (Bits). Μπορούν να χρησιµοποιηθούν Þλα τα συνήθη τσοκ µε εσωτερικÞ σπείρωµα 1/2'' x 20 UNF (µέγιστη περιοχή σύσφιξησ 13 mm). ΜΟΝΤΑΡΙΣΜΑ ΤΟΥ ΤΣΟΚ ΤΡΥΠΑΝΙΟΥ Βγάζετε το φισ απÞ την πρίζα πριν διεξάγετε οποιαδήποτε εργασία στο ίδιο το µηχάνηµα. Καθαρίστε το σπείρωµα στο τσοκ (εξάρτηµα) και στον προσαρµοστή 13 (εξάρτηµα). Βιδώστε το τσοκ στο εξάρτηµα προσαρµογήσ και σφίξτε το καλά (περίπου 30 Nm)· για το σφίξιµο συσφίξτε το εξάρτηµα προσαρµογήσ, π.χ. σε µια µέγγενη. Τοποθετήστε στο τσοκ ένα εξάγωνο κλειδί, συσφίξτε το και σφίξτε µ' αυτÞ το τσοκ· στη συνέχεια µανδαλώστε το εξάρτηµα προσαρµογήσ σαν τρυπάνι στην υποδοχή εργαλείου.

Πρακτικέσ υποδείξεισ Μην τρυπάτε αφανείσ ηλεκτρικέσ γραµµέσ και σωλήνεσ γκαζιού ή νερού. Ελέγξτε πρώτα τισ υπÞ κατεργασία επιφάνειεσ, π.χ. µ' έναν ανιχνευτή µετάλλων. Για µέταλλα χρησιµοποιείτε άψογα τροχισµένα τρυπάνια και για πετρώµατα ή µπετÞν τρυπάνια πετρωµάτων µε κεφαλή απÞ σκληροµέταλλο. ΠροσαρµÞζετε τον αριθµÞ στροφών πάντα στο υπÞ κατεργασία υλικÞ και στη διάµετρο του τρυπανιού. Για ακριβή εργασία σε µέταλλα και ξύλο τοποθετήστε το δράπανο σε µια βάση δρεπάνου (εξάρτηµα). ΚΡΟΥΣΤΙΚΗ ∆ΙΑΤΡΗΣΗ Φοράτε προστατευτικά γυαλιά και

Μην εξασκείτε πάρα πολύ ισχυρή πίεση· µ' αυτÞν τον τρÞπο δεν αυξάνει η απÞδοση. Κατά τη διάτρηση µε κρούση εργάζεσθε πάντοτε µε προστατευτικά γυαλιά, ωτασπίδεσ και την πρÞσθετη λαβή 12 . Πριν την εκκίνηση ελέγχετε, αν ο µεταγωγέασ 10 έχει µανδαλώσει στη

ΤΡΥΠΗΜΑ ΣΕ ΠΛΑΚΑΚΙΑ Προτρυπήστε το πλακάκι σιγά-σιγά. "Περάστε" στην κρουστική διάτρηση µÞνο Þταν το πλακάκι έχει διατρυπηθεί εντελώσ. 10 Συµπλέκτησ υπερπήδησησ Οταν το µηχάνηµα µπλοκάρει ή "σκοντάψει" ενεργοποιείται ο συµπλέκτησ υπερπήδησησ. ∆ιακÞψτε την επιβάρυνση του µηχανήµατοσ τραβώντασ το εργαλείο τρυπήµατοσ προσ τα πίσω. Κρατάτε το µηχάνηµα πάντοτε σταθερά µε τα δυÞ σασ χέρια και φροντίζετε για την ασφαλή στάση του σώµατÞσ σασ. 11 Μέτρα συντήρησησ Βγάζετε το φισ απÞ την πρίζα πριν διεξάγετε οποιαδήποτε εργασία στο ίδιο το µηχάνηµα. ∆ιατηρείτε τισ σχισµέσ αερισµού πάντα καθαρέσ. Καθαρίζετε τακτικά µ' ένα πανί χωρίσ µέσα καθαρισµού τα πλαστικά µέρη του εργαλείου, στα οποία έχετε πρÞσβαση "απ' έξω". Μετά απÞ µακροχρÞνια χρήση του µηχανήµατοσ κάτω απÞ δυσµενείσ συνθήκεσ, καλÞ θα ήταν, το µηχάνηµα να αποσταλεί για επιθεώρηση και γενικÞ καθαρισµÞ σε µια υπηρεσία εξυπηρέτησησ πελατών τησ Kress. 12 Προστασία του περιβάλλοντοσ Η Kress παίρνει πίσω παλιά, άχρηστα µηχανήµατα µε στÞχο τη φειδωλή σε πρώτεσ ύλεσ ανακύκλωσή τουσ. Τα µηχανήµατα τησ Kress µπορούν, χάρη στον αρθρωτÞ, τυποποιηµένο τρÞπο τησ κατασκευήσ τουσ, να διαχωρισθούν εύκολα στα επί µέρουσ επαναχρησιµοποιήσιµα υλικά τουσ. Παραδώστε το άχρηστο Kress-µηχάνηµά σασ στον έµπορά σασ ή αποστείλτε το κατευθείαν πίσω στην Kress. ∆ιατηρούµε το δικαίωµα αλλαγών EN 50 144-2-6, EN 55014-1, EN55014-2, EN61000-3-2, EN61000-3-3
