GEBRUIKSAANWIJZING PH 500 KRESS

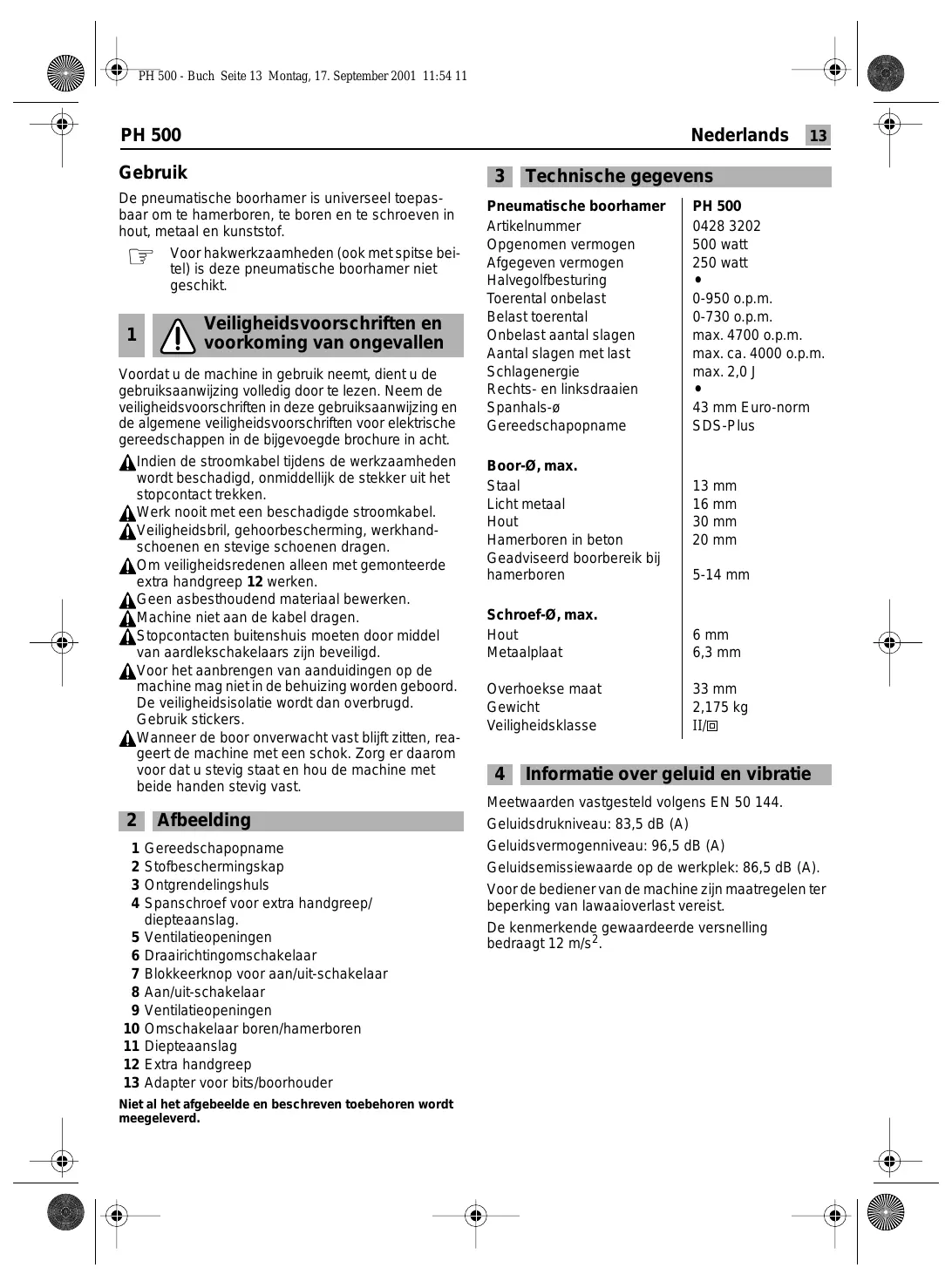

Gebruiksaanwijzing NL 13

De pneumatische boorhamer is universeel toepas-baar om te hamerboren, te boren en te schroeven in hout, metaal en kunststof.

Voor hakwerkzaamheden (ook met spitse beitel) is deze pneumatische boorhamer nicht geschickt.

1

Veiligheidsvoorschriften en voorkoming van ongevallen

Voordat u de machine in gebruik neemt, dient u de gebruiksaanwijzing volledig door te lezen. Neem de veiligheidsvoorschriften in deze gebruiksaanwijzing en de algemene veiligeidsvoorschriften voor elektrische gereedschappen in de bijgevoegde brochure in acht.

Indien de stroomkabel tijdens de werkzaamheden worden beschadigd, onmiddelijk de stekker uit het stopcontact trekken.
A Werk nooit met een beschadigde stroomkabel.
A Veiligheidsbril, gehoorbescherming, werkhand-schoenen en stevige schoenen dragen.
Amveiligheidsredenen alleen met gemonteerde extra handgreep 12 werken.
A Geen asbesthoudend materiaal bewerken.
A Machine Niet aan de kabel dragen.
A Stopcontacten buitenshuis moeten door middel van aardlekschakelaars zich beveiligd.
A Voor het aanbrengen van aanduidingen op de machine mag Niet in de behuizing worden geboard. De veiligheidsisolatie worden dan overbrugd. Gebruik stickers.
A Wanner de boor onverwacht vast blijft zitten, rea- geert de machine met een schok. Zorg er waarom voor dat u stevig staat en hou de machine met beide handen stevig vast.

2

Afbeelding

1 Gereedschapopname
2 Stofbeschermingskap
3 Ontgrendelingshuls
4 Spanschroef voor extra handgreep/ diepteaanslag.
5 Ventilatieopeningen
6 Draairichtingomschakelaar
7 Blokkeerknop voor aan/uit-schakelaar
8 Aan/uit-schakelaar
9 Ventilatieopeningen
10 Omschakelaar boren/hamerboren
11 Diepteaanslag
12 Extra handgreep
13 Adapter voor bits/boorhouser

Niet al het afgebeelde en beschreiben toebehoren worden meegeleverd.

Onbelast aantal slagen

Aantal slagen met last

Schlagenergie

Rechts- en linksdraaien

Spanhals-

Gereedschapopname

Boor- ,max.

Staal

Licht metaal

Hout

Hamerboren in beton

Geadviseerd boorbereik bij hamerboren

Schroef-0, max.

Hout

Metaalplaat

Overhoekse maat

Gewicht

Veiligheidsklasse

PH 500

0428 3202

500 watt

250 watt

0-950 o.p.m.

0-730 o.p.m.

max. 4700 o.p.m.

max.ca.4000 o.p.m.

max. 2,0 J

43 mm Euro-norm

SDS-Plus

13 mm

16 mm

30 mm

20 mm

5-14 mm

6 mm

6,3 mm

33 mm

2,175 kg

II/回

4 Informatie over geluid en vibratie

Meetwaarden vastgesteld volgens EN 50 144.

Geluidsdrukniveau: 83,5 dB (A)

Geluidsvermogenniveau: 96,5 dB (A)

Geluidsemissiewaarde op de werkplek: 86,5 dB (A).

Voor de bediener van de machine zijn maatregelen ter beperking van lawaaiooverlast vereist.

De kenmerkende gewaardeerde versnelling bedraagt 12m / s^2

14 Netherlands

PH 500

5

Extra handgreep monteren, stroom-kabelmodule

Trek voordat u werkzaamheden aan de machineuitvoert algid de stekker uit het stopcontact.

Gebruik de machine alleen met de extra hand-greep 12. De extra handgreep op de spanhals plaatsen en met de spanschroef vastdraaien.

Beschadigde snoeren mogen nicht gebrukt worden. Ze dieren onverwijld door een geauthoriseerde servicedienst verrangen te worden (zware rubberslangeiding codeaanduiding H 07 RN-F).

6 Ingebruikneming

A Controller voor de ingebruikneming of de netspanning overeenkomt met de gegevens op hetypeplaatje van de machine.

IN- EN UITSCHAKELEN

De aan/uit-schakelaar 8 indrukken en weeer loslaten.

De aan/uit-schakelaar kan met de blokkeerknop 7
worden geblokkeerd. Om de aan/uit-schakelaar 8
weer los te make, kort indrukken en loslaten.

BOREN EN HAMERBOREN

Om te boren de omschakelaar 10 op « instellen.

Om te hamerboren op instellen.

De omschakeling kan het best worden uitgevoerd terwijl de machine stilstaat. Na het bedieren van de aan/uit-schakelaar 8 of bij het starten van de machine schakelt de transmissie in de vooraf gekozen instelling.

Aanwijzingen: Linksdraaien bij hamerboren beschadigt de boor. Bij werkzaamheden met diamantboorkronen en bij mengwerkzaamheden het slagmechanisme uitschakelen.

Gebruik bij het hamerboren uitsluitend hardmetallen boren met SDS-Plus-schacht. Het gebruik van in de handel verkrijbare steenboren met cilindrische schacht in combinatie met de adapter 13 en een gewone boorhouser met toepassing van het pneumatiche hamermechanisme is Niet möglichk.

TOERENTALBESTURING

Met de aan/uit-schakelaar 8 kunt u het toerental traploos besturen. Bij lichte druk op de aan/uit-schakelaar 8 begint de machine langzaam te draaien, bij toenemende druk worden het toerental hoger.

DRAAIRICHTING OMSCHAKELEN

Bedien de draairichtingomschakelaar 6 alleen wanner de machine stilstaat.

Pak de draairichtingomschakelaar 6 aan beiden zijden vast.

Rechtsdraaien:

Draairichtingomschakelaar 6 op „R“ instellen.

Linksdraien:

Draairichtingomschakelaar 6 op „L“ instellen.

Belangrijk: Druk de draairichtingomschakelaar 6 door tot aan de aanslag op hetuis, dus tot de schakelaar merkbaar vastklikt.

Indien de draairichtingomschakelaar 6:tussen pos. ^ en ^ ,staat,kan de machine nicht worden ingeschakeld.

7

Gereedschap inzetten of verwijderen

De gereedschapopname 1 spant boortoebehoren zonder gereedschapsleutel.

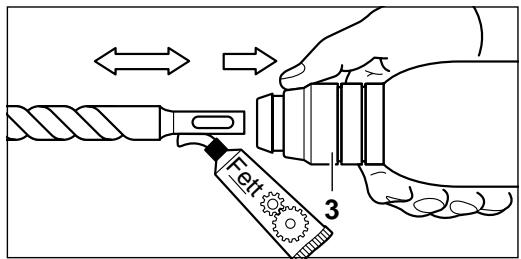

GEREEDSCHAP INZETTEN

A Trek voordat u werkzaamheden aan de machineuitvoert algid de stekker uit het stopcontact.

Reinig de gereedschapschacht en vet deze Licht in.

Trek de ontgrendelingshuls 3 terug. Stek het gereed-schap in de gereedschapopname tot het vastklikt. Laat de vergrendelingshuls los. Controller of het gereedschap stevig vast zit.

Let er op dat de stofbeschemingskap 2 nicht worden beschadigd.

Beschadigde stofbeschemingskap beslist verwangen!

GEREEDSCHAP VERWIJDEREN

Duw de vergrendelingshuls 3aar achefteren en trek het gereedschapaar buiten.

PH 500

Nederlands

15

8 Boorhouser (toebehoren)

Voor boorwerkzaamheden in metaal, hout en kunststof met boren met normale schacht is een boorhouser (max. 13 mm spanwijdtje) leverbaar. De boorhouser wordt op de adapter (toebehoren) voor bits gemonteerd. Alle gebruikelijke boorhoders met binnenschroefdraad 1/2 x 20 UNF (spanwijdtje max. 13 mm) kannen worden gebruikt.

BOORHOUDER MONTEREN

A Trek voordat u werkzaamheden aan de machineuitvoert alsijd de stekker uit het stopcontact.

Schroefdraad van boorhouser (toebehoren) en adapter 13 (toebehoren) reinigen. Schroef de boorhouser op de adapter en draai deze vast (ca. 30Nm ). Voor het vastdraaien de adapter bijvoorbeeld in een bank-schroef spannen. In de boorhouser een zeskantsleutel vastspannen en hiermee de boorhouser vastdraaien. Vergrendel verwolgens de adapter als een boor in de gereedschapopname.

9 Voor de praktijk

Boor Niet in verborgen elektrische leidingen of in buizen voor gas of water. Onderzoek eerst het te bewerken oppervlak, bijvoorbeeld met een metaaldetector.

Gebruik voor metaal alleen goed geslepen boren,
voor steen en beton alleen hardmetalen steenboren.

Pas het toerental alkijd aan het te bewerken materiaal aan. Voor nauwkeurige werkzaamheden in metaal en hout de machine in een boorstandaard (toebehoren)plaatsen.

HAMERBOREN

Draag een veiligheidsbril en een gehoorbescherming.

Oefen geen te sterke druk uit. Het vermogen worden daardoor Niet groter.

A Werk bij het hamerboren altijd met veiligheidsbril, gehoorbescherming en extra handgreep 12. Controleer voor de ingebruinkeming of de omschakelknop 10 in stand is vastgeklikt.

IN TEGELS BOREN

Een tegel langzaam aanboren. Pas wanner door de tegel is geboard, omschakelen maar hamerboren.

SCHROEVEN

De adapter 13 (toebehoren) kan schroefbits opnemen. Er kuren normala in de handel verkrijgbare bits worden gezruikt met inbusmaat 6,3 mm resp. 1/4" (DIN 3126, vom C).

Schroefbits worden in de adapter vastgehonden door een veerring. Gebruik waarom alleen bits met een inkeping.

10 Slipkoppeling

Als het boortoebehoren vast blijft zitten, worden de slip-koppeling geactiveerd.

Ontlast de machine onmiddelijk door het boortoebehoren terug te trekken.

De machine alteid met beiden handen vasthouden. Zorg ervoor dat u stevig staat.

11 Onderhoudswerkzaamheden

A Trek voordat u werkzaamheden aan de machineuitvoert alotijd de stekker uit het stopcontact.

De ventilatieopeningen altiijd schoon houden.

Van buiten toegankelijke kunststoffonderdelen regelmatig afvegen met een doek zonder reinigingsmiddel.

Na intensief gebruik gedurende een langeperiode moet de machine voor inspectie en grondige reiniging maar een Kress-servicewerkplaats worden gebracht of gestuurd.

12 Milieubescherming

Kress neemt onbruikbaar geworden machines terug om deze te recyclen, zodat met grundstoffen zuinig worden omgegaan. Door hun modulaire constructie kunnen machines van Kress zeer eenvoudig uit elkaar worden gehaal in materiai den die opniew kunnen worden gebruikt.

Geef onbruikbaar geworden machines af bij de vakhandel of stuur deze rechtstreeks maar Kress.

Wijzigingen voorbehouden

16 Italiano

PH 500

Applicazione

NL CE Konformiteitsverklaring

Wij verwlaren op eigenc verantwoording, dat dit produkt voldoet aan de volgende normen of normatieve dokumenten: zichonder

1. Dit elektrisch gereedschap is vervaardigm met grote naukeurighein en is onderhevig aan strengkealitetsproctres in die fabrik.
2. Daarom garanderen wij het kosteloos verhelpen van fabricage- of materiaalfouten die binnen 24 maanden na de datum van de verkoop aan eindverbruiker optreden. Wij behouden ons hetrecht voor, defecte onderdelen te repareren of door血液循环 te verrangen. Vervangen onderdelen worden ons eigendom.
3. Ondeskundig gebruik of ondekundige behandelring alsmede het openen van de machine door Niet erkende reparatiebedrijven leiden tot verlies van de garantie. Onderdelen die aan slijtage onderhevig zijn, zichen van de garantie uitzegasloten.
4. Er kan slechts aanssprak op garantie verleend worden als de schade onverwijd gemeld werd (ook bij transportschade). Er volgt geen verlenging van de garantieperiode na uitvoering van garantieprestaties.
5. Gleeve in geval van storing de machine met ingevulde garantie-bon en een korte beschrijving van de schade aan ons of aan een bevoegde service-dienst in te sturen. Cassabon bijvoegen.
6. Door de door ons opgenomen garantieverplichtingen zijn alle verdere aanspraken van de koper - met name hetrecht op koopvernietiging, prijsreductie of het eisen van schadevergoeding - uitgesloten.
7. De koper—heeftECHter naar keuze hetrecht op prijsreductie (vermindering van de aankooprijis) of op koopermetigting (annuleren van het koopcontract), indien wij erijen in slagen, eventuele opgetreden defecten binnen een redelijkte termijn te herstellen.
8. Nicht uitgesloten zijn de eisen van schadevergoeding volgens §§ 463, 480 alinea. 2,635 BGB wegens Niet bestaande, togeteken-de eigenschappen.
9. De bepalingen onder punt 7 en 8 gelden alleen maar voor de Bondsrepubliek Duitsland.
