GEBRUIKSAANWIJZING MBH 2002 KRESS

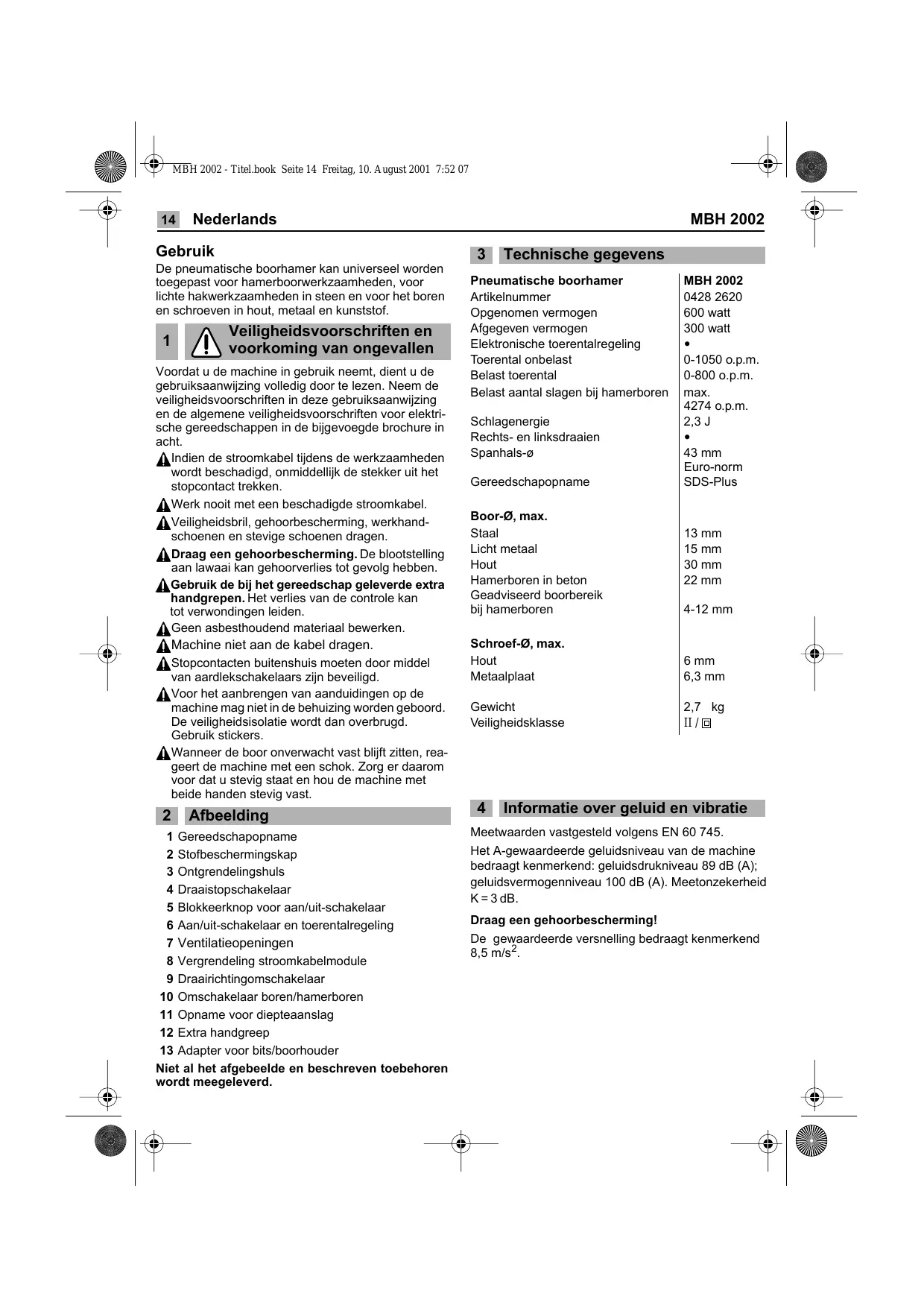

Gebruiksaanwijzing NL 14

De pneumatische boorhamer kan universeel worden toegepast voor hamerboorwerkzaamheden, voor lichte hakwerkzaamheden in steen en voor het boren en schroeven in hout, metaal en kunststof.

1

Veiligheidsvoorschriften en voorkoming van ongevallen

Voordat u de machine in gebruik neemt, dient u de gebruiksaanwijzing volledig door te lezen. Neem deeiligheidsvoorschriften in deze gebruksaanwijzing en de algemeneeiligheidsvoorschriften voor elektrische gereedschappen in de bijgevoegde brochure in acht.

A Indien de stroomkabel tijdens de werkzaamheden worden beschadigd, onmiddelijk de stekker uit het stopcontact trekken.
A Werk nooit met een beschadigde stroomkabel.
A Veiligheidsbril, gehoorbeschemming, werkhand-schoenen en stevige schoenen dragen.
A Draag een gehoorbescherming. De bloatstelling aan lawaai kan gehoorverlies tot gevolg hebben.
A Gebruik de bij het gereedschap geleverde extra handgrepen. Het verlies van de contrôle kan tot verwondingen leiden.
A Geen asbesthoudend materialial bewerken.
A Machine Niet aan de kabel dragen.
A Stopcontacten buitenshuis moeten door middel van aardlekschakelaars zich beveiligd.
A Voor het aanbrengen van aanduidingen op de machine mag Niet in de behuizing worden geboard. De veiligheidsisolatie worden dan overbrugd. Gebruik stickers.
A Wanner de boor onverwacht vast blijft zitten, rea- geert de machine met een schok. Zorg er waarom voor dat u stevig staat en hou de machine met beide handen stevig vast.

2 Afbeelding

1 Gereedschapopname
2 Stofbeschermingskap
3 Ontgrendelingshuls
4 Draaistopschakelaar
5 Blokeerknop voor aan/uit-schakelaar
6 Aan/uit-schakelaar en toerentalregeling
7 Ventilatieopeningen
8 Vergrendeling stroomkabelmodule
9 Draairichtingomschakelaar
10 Omschakelaar boren/hamerboren
11 Opname voor diepteaanslag
12 Extra handgreep
13 Adapter voor bits/boorhouser

Niet al het afgebeelde en beschreiben toebehoren wordt meegeleverd.

Articlenummer
Opgenomen vermogen
Afegeven vermogen
Elektronische toerentalregeling
Toerental onbelast
Belast toerental
Belast aantal slagen bij hamerboren

Schlagenergie

Rechts- en linksdraaien

Spanhals-

Gereedschapopname

Boor-0,max.

Staal
Licht metaaal
Hout
Hamerboren in beton
Geadviseerd boorbereik
bij hamerboren

Schroef- ,max.

Hout

Metaalplaat

Gewicht

Veiligheidsklasse

MBH 2002

0428 2620

600 watt

300 watt

0-1050 o.p.m.

0-800 o.p.m.

max.

4274 o.p.m.

2,3J

43 mm

Euro-norm

SDS-Plus

13 mm

15 mm

30 mm

22 mm

4-12 mm

6 mm

6,3 mm

2,7 kg

II/回

4 Informatie over geluid en vibratie

Meetwaarden vastgesteld volgens EN 60 745.

Het A-gewaardeeerde geluidsniveau van de machine bedraagt kenmerkend: geluidsdrukniveau 89 dB (A); geluidsvermogenniveau 100 dB (A). Meetonzekerheid K = 3 dB.

Draag een gehoorbescherming!

De gewaardeerde versnelling bedraagt kenmerkend 8,5m / s^2

MBH 2002

Nederland

15

5 Extra handgreep en stroomkabelmodule monteren

A Trek voordat u werkzaamheden aan de machineuitvoert aktijd de stekker UIT het stopcontact. Gebruik de machine alleen met de extra handgrep 12Plaats het handvat op de spanhals van deboormachine. Draai het handvat in de voor de werkzaamheden vereiste stand en span het stevig vast met de huls van het handvat.
Sluit de stroomkabelmodule op de handgreep aan. De stekker要去 vastklikken.
A Gebruik de stroomkabelmodule alleen voor elektrisch gereedschap van Kress. Probeer Niet om er andere machines mee te gebruiken.

Gebruik uitsluitend originele Kress-netkabelmodules en wel minstens een zware rubberslangeiding (code-aanduiding H07 RN-F).

6 Ingebruikneming

A Controller voor de ingebruikneming of de netspanning overeenkomt met de gegevens op hetypeplaatje van de machine.

IN- EN UITSCHAKELEN

De aan/uit-schakelaar 6 indrukken en weeer loslaten.

De aan/uit-schakelaar kan met de blokkeerknop 5\ worden geblokkeerd. Om de aan/uit-schakelaar 6\ weer los te make, kort indrukken en loslaten.

DRAAISTOP

Met de draaistopschakelaar 4 kunt u tweete instellen gen kiezen.

1 = boren/hamerboren, mengwerkzaamheden

2 = geen draaibeweging: lichte hakwerkzaamheden.

De omschakeling kan het best plaatsvinden wonneer de machine stilstaat.

Na het bedieren van de aan/uit-schakelaar 6 of bij het aanlopen van de machine schakelt de overbrenging maar de gekozen instelling.

BOREN EN HAMERBOREN

Om te boren de omschakelaar 10 op « instellen.

Om te hamerboren op instellen.

De omschakeling kan het best worden uitgevoerd terwijl de machine stilstaat. Na het bedieren van de aan/uit-schakelaar 6 of bij het starten van de machine schakelt de transmissie in de vooraf gekozen insteling.

Aanwijzingen: Linksdraaien bij hamerboren beschadigt de boor. Bij werkzaamheden met diamantboorkronen en bij mengwerkzaamheden het slagmechanisme uitschakelen.

Gebruik bij het hamerboren uitsluitend hardmetallen boren met SDS-Plus-schacht. Het gebruik van in de handel verkrijgbare steenboren met cilindrische

schacht in combinatie met de adapter 13 en een gewone boorhouser met toepassing van het pneumatiche hamermechanisme is Niet möglichk.

TOERENTALBESTURING

Met de aan/uit-schakelaar 6 kutu het toerental traploos besturen. Bij lichte druk op de aan/uit-schakelaar 6 begint de machine langzaam te draaien, bij toenemende druk wordt het toerental hoger.

DRAAIRICHTING OMSCHAKELEN

Bedien de draairichtingomschakelaar 9 alleen wanner de machine stilstaat.

Pak de draairichtingomschakelaar 9 aan beiden zijden vast.

Rechtsdraaien: Draairichtingomschakelaar 9 op „R"instellen.

Linksdraaien: Draairichtingomschakelaar 9 op „L"instellen.

Belangrijk! Druk de draairichtingomschakelaar 9 door tot aan de aanslag op hetuis, dus tot de schakelaar merkbaar vastklikt.

Indien de draairichtingomschakelaar 9:tussen pos. ^ en ^ ,staat,kan de machine nicht worden ingeschakeld.

7 Gereedschap inzetten of verwijdersen

De gereedschapopname 1 span boor- en hakgereed-schap zonder gereedschapsleutel.

GEREEDSCHAP INZETTEN

A Trek voordat u werkzaamheden aan de machineuitvoert alotijd de stekker uit het stopcontact.

Reinig de gereedschapschacht en vet deze Licht in.

Trek de ontgrendelingshuls 3 terug. Steek het gereedschap in de gereedschapopname tot het vastklikt. Laat de vergrendelingshuls los. Controller of het gereedschap stevig vast zit.

Let er op dat de stofbeschemingskap 2 nicht worden beschadigd.

Beschadigde stofbeschemingskap beslist verwangen!

16 Netherlands

MBH 2002

GEREEDSCHAP VERWIJDEREN

Duw de vergrendelingshuls 3aar achefteren en trek het gereedschapaar buiten.

BEITEL INSTELLLEN

Breng de draaistopschakelaar 4 in een tussenstand. De beitel kan nu met de hand in de vereiste werkstand worden gedraaid.

Stel daarna de draaistopschakelaar 4 weeop de positie = in. De beitel klikt automatisch vast zodra deutsche bij de werkzaamheden of bij het hakken radiaal worden belast.

8 Boorhouser (toebehoren)

Voor boorwerkzaamheden in metaal, hout en kunststof met boren met normale schacht is een boorhouser (max. 13 mm spanwijdte) leverbaar. De boorhouser wordt op de adapter (toebehoren) voor bits gemonteerd. Alle gebruikelijke boorholders met binnenschroefdraad 1/2 x 20 UNF (spanwijdte max. 13 mm) konnen worden gezruikt.

BOORHOUDER MONTEREN

A Trek voordat u werkzaamheden aan de machineuitvoert algid de stekker uit het stopcontact.

Schroefdraad van boorhouser (toebehoren) en adapter 13 (toebehoren) reinigen.

Schroef de boorhouser op de adapter en vergrendel de adapter als een boor in de gereedschapopname. Om de boorhouser vast te draaien (30 Nm), stelt u de draaistopschakelaar 4 tijdelijk in op positie =

9 Voor de praktijk

Boor Niet in verborgen elektrische leidingen of in buizen voor gas of water. Onderzoek eerst het te bewerken oppervlak, bijvoorbeeld met een metaaldetector.

Gebruik voor metaal alleen goed geslepen boren, voor steen en beton alleen hardmetalen steenboren. Pas het toerental alkijd aan het te bewerken materiaal aan. Voor nauwkeurige werkzaamheden in metaal en hout de machine in een boorstandaard (toebehoren)plaatsen.

Draag een veiligheidsbril en een gehoorbescherming.

Oefen geen te sterke druk uit. Het vermogen worden daardoor Niet groter.

Bij hakwerkzaamheden worden het Beste resultaat bereikt wanner slechtskleine stukken materiaal worden uitgebroken.

A Bij hakwerkzaamheden alleen met veiligheidsbril en extra handgreep 12 werken. Controleer voor de ingebruinkeming of de draaistopschakelaar 4 in stand 一 = is vastgeklikt.

IN TEGELS BOREN

Een tegel langzaam aanboren. Pas wanner door de tegel is geboord, omschakelen maar hamerboren.

SCHROEVEN

De adapter 13 (toebehoren) kan schroefbits openmen. Er können normala in de handel verkrijgbare bits worden gezruikt met inbusmaat 6,3 mm resp. 1/4" (DIN 3126, vom C).

Schroefbits worden in de adapter vastgehonden door een veerring. Gebruik waarom alleen bits met een inkening.

10 Onderhoudswerkzaamheden

A Trek voordat u werkzaamheden aan de machineuitvoert alotijd de stekker uit het stopcontact.

De ventilatieopeningen altijd schoon houden.

Van buiten toegankelijke kunststofonderdelen regelmatig afvegen met een doek zonder reinigingsmiddel.

Na intensief gebruik gedurende een langeperiode moet de machine voor inspectie en grondige reiniging maar een Kress-servicewerkplaats worden gebracht of gestuurd.

11 Milieubescherming

Geef elektrisch gereedschap nicht met het huisvuil mee!

Terugwinnen van grondstoffen in plaats van het weglooien van afval Machine, toebehoren en verpakking moeten op een voor het milieu verantwoorde manier worden hergebruikt

Deze gebruiksaanwijzing is vervaardigd van chloorvrij gebleekt kringlooppapier.

De kunststof delen zich gekenmerkt om ze per soort te konnen recyclen.

Wijzigingen voorbehonden

MBH 2002

Italiano

17

Applicazione

NL CE Konformiteitsverklaring

Wij verwlaren op eigena verantwoording, dat dit produkt voldoet aan de volgende normen of normatieve dokumenten: zichonder

CE Overensstemmelseserkæring

1. Dit elektrisch gereedschap is vervaardigd met grote nauwkeurigheid en is onderhevig aan strenge kwaliteitstcontroles in de fabriek.
2. Daarom garanderen wij het kostenloos verhopen van fabricage- of materiaalfouten die binnen 24 maanden na de datum van de verkoop aan eindverbruiker optreden. Wij behouden ons hetrecht voor, defezte onderdelen te repareren of door十几年e te verrangen. Vervangen onderdelen worden ons eigendom.
3. Ondeskundig gebruik of ondekundige behandelring alsmede het openen van de machine door nicht erkende reparatiebedrijven leiden tot verties van de garantie. Onderdelen die aan slijtage onderhevigহ, waar van de garantie uitzesloten.
4. Er kan slechts aanssprak op garantie verleend worden als de schade onverwijd gemeld werd (ook bij transportschade). Er volgt geen verlenging van de garantieperiode na uitvoering van garantieprestaties.
5. Gleeve in geval van storing de machine met ingevalde garantie-bon en een korte beschrijving van de schade aan ons of aan een bevoegde service-dienst in te sturen. Cassabon bijvoegen.
6. Door de door ons opgenomen garantieverplichtingen zijn alle verdere aanspraken van de koper - met name hetrecht op koopernietiging, prijsreductie of het eisen van schadevergoeding - uitgesloten.
7. De koper heegtchter naar keuze hetrecht op prijsreductie (vermindering van de aankoopprijs) of op kooperneitiging (annuleren van het koopcontract), indien wij er net in slagen, eventuele opge-trenden defecten binnen een redelijkte termijn te herstellen.
8. Niet uitgesloten zijn de eisen van schadevergoeding volgens §§ 463, 480 alinea. 2,635 BGB wegens nicht bestaande, toegeken-de eigenschappen.
9. De bepalingen onder punt 7 en 8 gelden alleen maar voor de Bondsreppubliciek Duitsland.
