MANUALE UTENTE MBH 2002 KRESS

Manuale di servizio 17

Instrucciones de lavoro E 21

Bruksanvisning 24

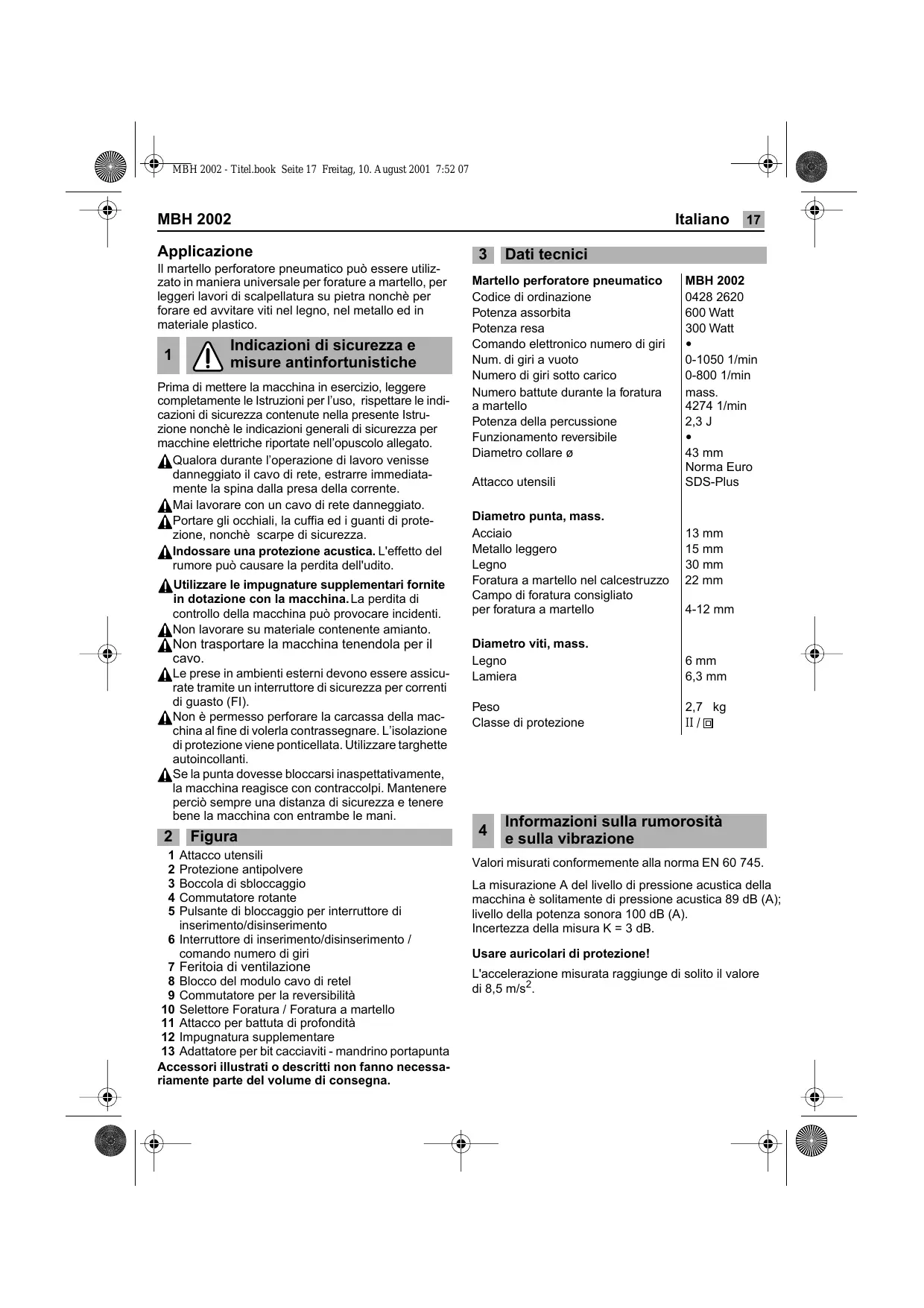

Il martello perforatore pneumatico più essere'utilizzato in maniera universale per forature a martello, per leggeri lavori di scalpellatura su pietra nonché per forare ed avvitare viti nel legno, nel metallo ed in materiale plastico.

1

Indicazioni di sicurezza e misure antinfortunistiche

Prima di mettere la macchina in esercizio, leggere completamente le Istruzioni per l'uso, rispettoare le indicatori di sicurezza contenate nella presente Istruzione nonché leindicazioni generali di sicurezza per machine elettriche riportate nell'opuscolo allegato.

A Qualora durante l'operazione di lavoro venisse danneggiato il cavo di rete, estrarre immediamente la spina dalla presa della corrente.
A Mai lavorare con un cavo di rete danneggiato.
A Portare gli occhiali, la cuffia ed i guanti di protezione, nonché scarpe di sicurezza.
Indossare una protezione acustica. L'effetto del rumore più causare la perdita dell'udito.
Utilizzato le impugnature supplementari fornite in dotazione con la macchina. La perdita di controlo della macchina può provocare incidenti.
Non lavorare su materiale contente amiente.
Non trasportare la macchina tenendola per il cavo.
ALe prese in ambienti esterni devono essere assicu-rate tramite un interruptore di sicurezza per correnti di guasto (F1).
Non è permesso perforare la carcassa della macchina al fine di volerla contrassegnare. L'isolazione di protezione viene ponticellata. Utilizzare targhette autoincollanti.
A Se la punta dovesse bloccarsi inaspettativamente, la macchina reagisce con contraccolpi. Mantenere perché sempre una distanza di sicurezza e tenere bene la macchina con entrambe le mani.

2 Figura

1 Attacco utensili
2 Protezione antipolvere
3 Boccola di sbloccaggio
4 Commutatore rotante
5 Pulsante di bloccaggio per Interruttore di inserimento/disinserimento
6 Interruttore di inserimento/disinserimento / commande numero di giri
7 Feritoia di ventilazione
8 Blocco del modulo cavo di retel
9 Commutatore per la reversibilità
10 Selettore Foratura / Foratura a martello
11 Attacco per battuta di profondità
12 Impugnatura supplementare
13 Adattatore per bit cacciaviti - mandrino portapunta

Accessorii illustrati o descritti non fanno necessariamente parte del volume di segna.

3 Dati tecnici

Martello perforatore pneumatico

Codice di ordinazione

Potenza assorbita

Potenza resa

Comando elettronico numero di giri

Num. di giri a vuoto

Numero di giri sotto carico

Numero battute durante la foratura

a martello

Potenza della percussione

Funzionamento reversible

Diametro collare

Attacco utensili

Diametro punta, mass.

Acciaio

Metallo leggero

Legno

Foratura a martello nel calcestruzzo

Campo di foratura consigliato

per foratura a martello

Diametro viti, mass.

Legno

Lamiera

Peso

Classe di protezione

MBH 2002

0428 2620

600 Watt

300 Watt

0-1050 1/min

0-800 1/min

mass.

4274 1/min

2,3J

43 mm

Norma Euro

SDS-Plus

13 mm

15 mm

30 mm

22 mm

4-12 mm

6 mm

6,3 mm

2,7 kg

II/回

4

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati conformamente alla norma EN 60 745.

La misurazione A del livello di pressione acustica della macchina è solitamente di pressione acustica 89 dB (A); livello della potenza sonora 100 dB (A).
Incertezza della misura K = 3 dB.

Usare auricolari di protezione!

L'accelerazione misurata raggiunge di solito il valore di 8,5 m/s².

18 Italiano

MBH 2002

5 supplémentare e del modulo del cavo di rete

A Prima di agli intervento alla macchina, estrarre la spina dalla prese di rete.

Utilizzato la macchina con l'impugnatura supplementare 12Applicare la maniglia sul collare dell'alberino del trapano, ruotarla in posizione operativa e fissarla saldamente avvitando l'impugnatura. Soltanto in questo si evita che la maniglia sul collare dell'alberino si sposti o si stacchi dall'appareccchio.

Collegare il modulo del cavo di rete all'impugnatura. La spina deve innestarsi in posizione.

Utilizzare il modulo di cavo di rete esclusivamente per elettroutensili Kress. Non tentare di utilizzato il modulo in combinazione con altre machine. Impiegare esclusivamente moduli del cavo di rete originali Kress e,cioe, almeno pesanti fili isolati in gomma (codice commerciale H07 RN-F).

6 Messa in esercizio

A Prima della messa in esercizio, controllare che la tensione di rete corrisponda ai valori indicati sulla targhetta di costruzione della macchina.

Premere oppure lasciare l'interruttore di inserimento/disinserimento 6.

L'interrottre di inserimento/disinserimento cui è essere bloccato con il pulsante di fissaggio 5. Per sbloccare, premere brevamente l'interruttore di inserimento/disinserimento 6 e lasciarlo.

ROTOSTOP

Tramite il commutatore rotante 4 è possibile selezionare due registrazioni.

1 = foratura/foratura a martello, lavori di misce alazione

2 c= = Senza rotazione: Leggeri lavori di scalpella-tura.

La commutazione deve essere eseguita preferibilmente quando la macchina èferma.

Una volta attivato l'interruttore avvio/arresto 6 oppure al momento dell'avvio della macchina, il motore passa al modo di esercizio precedentamente selezionato.

FORATURA - FORATURA A MARTELLO

Per forare, mettere il selettore 10 in posizione. Per foratura a martello metterlo in posizione

Il modo più simplice di eseguire la commutazione è quando la macchina è ferma. Azionando l'interruttore di inserimento-disinserimento 6 opp. all'avvio della macchina, la trasmissione passa all'impostazione preselezionata.

Indicazioni: La rotazione sinistorsa nel corso di forata rarta martello danneggia la punta. Lavorando con una corona a forare diamantata ed in caso di lavori di miscelazione è indispensable disinserire il systema battente.

In caso di foratura a martello è indispensableile utilizzare esclusivamente punte con applicazioni di placchette di metallo duro e con un gambo SDS-plus. Non è possible utilizzato punte per pietra comunmente in commercio con gambo cilindrico ed adattatore 13 né è possible utilizzato un comune mandrino portapunta in caso di impiego del martello pneumatico.

COMANDO NUMERO DI GIRI

Tramite l'interruttore di inserimento/disinserimento 6 è possible regolare il numero di giri a variazione continua. Premendo leggermente sull'interruttore di inserimento/disinserimento 6 la mac

china comincia a girare lentamente; il numero di giri sale aumento la pressione esercitata.

INVERSIONE DELLA DIREZIONE DI MARCIA

Azionare il commutatore per la reversibilità 9 solo a macchina farma!

Afferrare il commutatore per la reversibilità 9 per entrambi i lati

Rotazione destrorsa: mettere il commutatore per la reversibilità 9 nella posizione „R".

Rotazione sinistrorsa: mettere il commutatore per la reversibilità 9 nella posizione „L".

Importante! Premere rispettivamente il commutatore per la reversibilità 9 sino alla battuta nella carcassa,cioè, fino a percepirne l'incastro.

Se il commutatore per la reversibilità 9 si trova tra la posizione „R“ e „L“, la macchina non può essere in esercizio.

7 Inserire ed estrarre gli utensili

L'attacco utensili 1 blocca gli utensili di foratura e gli utensili per scalpellare sono dover ricorrere all'ausilio di attrezzi.

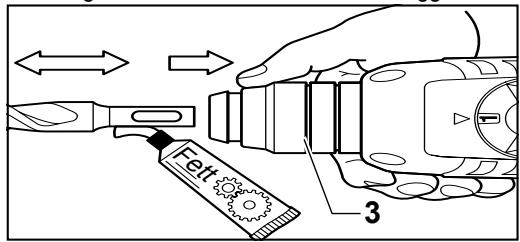

INSERIRE L'UTENSILE

A Prima di agli intervento alla macchina, estrarre la spina dalla prese di rete.

Pulire il gambo dell'utensile e lubrificarlo leggermente

Estrarre all'indietro la boccola di sbloccaggio 3. Ruotandolo, insere l'utensile nell'attacco utensili sino a quando fa presa. Lasciare il mandrino di serraggio. Controllare che l'utensile sia ben fisso.

Fare attenzione a non danneggiare la protezione anti-polvere 2.

Se la protezione antipolvere è danneggiata, è extremamente importante sostituirla!

ESTRARRE L'UTENSILE

Spingere all'indietro la boccola di sbloccaggio 3 ed estrarre l'utensile.

REGOLARE LO SCALPELLO

Mettere il commutatore rotante 4 in una posizione intermedia. Lo scalpello può essere girato manualmente nella posizione di lavoro che si desidera.

In seguito, rimettere il commutatore rotante 4 nella posizione. Lo scalpello fa presa automaticamente non appena viene sottomosto a carico radialetramite il processo di lavorazione opp. scalpattatura..

8 Mandrino portapunta (Accessorio)

Per lavori di foratura nel metallo, nel legno e in materiiali artificiali tramite punte con un gambo normale, è fornibile un mandrino portapunta (mass. 13 mm aperture). Il mandrino viene montato sull'adattatore (accessorio) per bit cacciaviti. è possible utilizzato tutti i mandrini comunamente reperibili sul mercato che abbiano una madrevite 1/2'' × 20 UNF (apertura mass. 13 mm).

MONTARE IL MANDRINO PORTAPUNTA

A Prima di agli intervento alla macchina, estrarre la spina dalla prese di rete.

Pulire la filettatura al mandrino portapunta (accessorio) ed all'adattatore 13 (accessorio).

Avvitre il mandrino portapunta sull'adattatore e blocare l'adattatore nell'attacco utensili come se fosse una punta. Per avvitre bene (30 Nm) il mandrino portapunta, mettere il commutatore rotante 4 provvisiamente sulla posizione

9 Consigli pratici

Non forare linee elettriche, nonché tubazioni di gas e di acqua posate in maniera non visible. Prima di cominciare con l'operazione di foratura, controllare le superfici utilizzando p.e. un rilevatore di metalli.

Per forare nel metallo, utilizzato esclusivamente punte perfettamente in ordine e bene affiliate; per forare nella pietra e nel calcestruzzo, utilizzato esclusivamente punte per pietra con applicazioni di placchette di metallo duro.

Regolare il numero di giri sempre in base al tipo di materiale in lavorazione ed in base al diametro della punta. Per eseguire lavori di precisione nel metallo e nel legno, fissare la macchina in un montante per foratura (accessorio).

FORATURA A MARTELLO -SCALPELLATURA

Portare occhiali e cuffie di di protezione.

Non esercitare una pressione troppo forte: non è casi che si raggiunge una prestazione maggiore.

Durante l'opération di scalpellatura si raggiunge il miglior effetto scalpello di volta in volta piccoli pezzi di materiale.

A. Durante l'opération di scalpellatura, favorare sempre portando gli occhiali di protezione e con l'impugnatura supplementare 12. Prima della messa in esercizio, controllare che il commutatore rotante 4 si sua innestato nella posizione = .

FORARE LE PIASTRELLE

Preforare delicatamente la piastrella ed insere la foratura a martello solo dopo aver perforato completeness la piastrella.

20 Italiano

MBH 2002

AVVITARE

L'adattatore 13 (accessorio) può alloggiare bit cacciaviti. Posso sono essere utilizzati bit cacciaviti comunamente reperibili sul mercato e che abbiano un dato esagonale da 6,3 mm opp. 1 / 4 " (DIN 3126, Forma C). I bit cacciaviti vengono tenuti nella'adattatore tramite una rondella. Per quello motivo, utilizzato soltanto bit che abbiano apposite tacche.

10 Dispositions di manutenzione

A Prima di agli intervento alla macchina, estrarre la spina dalla prese di rete.

Mantenere sempre pulite le feritoie di ventilazione.

Pulire regolarmente con uno straccio eenza detergenti, parte in materiale artificiale che siano accessibili dall'esterno.

Dopo un periodo abbastanza lungo in cui la macchina si stata soggetta a condizioni operative estreme, sare necessario affidavitare la macchina ad un Centro di servizio Kress perché venga eseguita una ispezione ed una minuziosa pulizia.

11 Misure ecologische

Non gettare le apparecchiature elettriche tra i rifiuti domestici.

Recupero di materie prime, piuttosto che smaltimento di rifiuti

Macchina, accessori ed imballaggio dovrebbero essere inviati ad una riutilizzazione ecologica.

Queste istruzioni sono stampate su carta riciclata sbiancata allaenza cloro.

I componenti in plastica sono contrassegnati per il riciclaggio selezionato.

Con riserva di modifiche

21 Espanol

MBH 2002

Aplicación

Sustituir imprescindibile una caperuza anti-polvo deteriorada!

EXTRACCION DEL UTIL

CE Dichiarazione di conformità Assumendone la piena responsabilità, dichiariamo che il dato è proconformé alle seguenti normative ed ai relativi documenti: vedere sotto

1. Il presente elettROUTensile è stato realizzato secondo criteri produttivi di alta precisione è stato sottoposto a severi controlli di qualità da parte della casa costruttrice.
2. Per quello motivo siamo in grado di garantire l'eliminazione gratuite di difetti costruttivi o di materiale difettoso che dovesso essere riscontri entro 24 anni alla data di vendita all'utente finale. Ci rierviamo il diritto di riparare oppure sostuire le parti difettose. Le parti sostitute tornano ad essere di propietà della casa costruttrice.
3. Si perde il diritto di garanzia in caso che la macchina venga impiegata oppure trattata in maniera impropria e, cosippure, se la macchina viene aperta da un Centro Servizio non autorizzato. Le parti soggette ad usura non sono comprese nella garanzia.
4. La garanzia più essere riconosciuti solo in caso di immediata segalazione del difetto (anche per anni di trasporto). La durata della garanzia non èviene prolongata della durata dell'eventuale riparazione.
5. In caso di disturbi preghiamo di spedire l'apparecchio alla fabbrica o ad un Centro Assistenza autorizzato, insieme alla scheda di garanzia compilata e una breve descrizione del difetto.
6. Gli obblighi di garanzia da moi assunti escludono completamete ulteriori prestese – in particolare il diritto di convertibilità, riduzione del prezzo o risarcimento danni.
7. L'acquirente cui quome comunque a propria scelta avvalersi del diritto di riduzione (diminuzione del prezzo d'accusto) oppure di convertibilità (annullamento del contratto di vendita), nel caso in cui l'azienda non fosse in grado di eliminare il difetto eventually除去 un intervalo di tempo ragionevole.
8. Non sono esclusi i diritti al risarcimento danni per i casi contemplati dal §§ 463, 480 par. 2,635 BGB, riguardanti la mancanza di caratteristiche assicurate.
9. Le dispositionscitate ne puniti 7 e 8 sono valide solo per il territorio della Repubblica Federale Tedesca.
