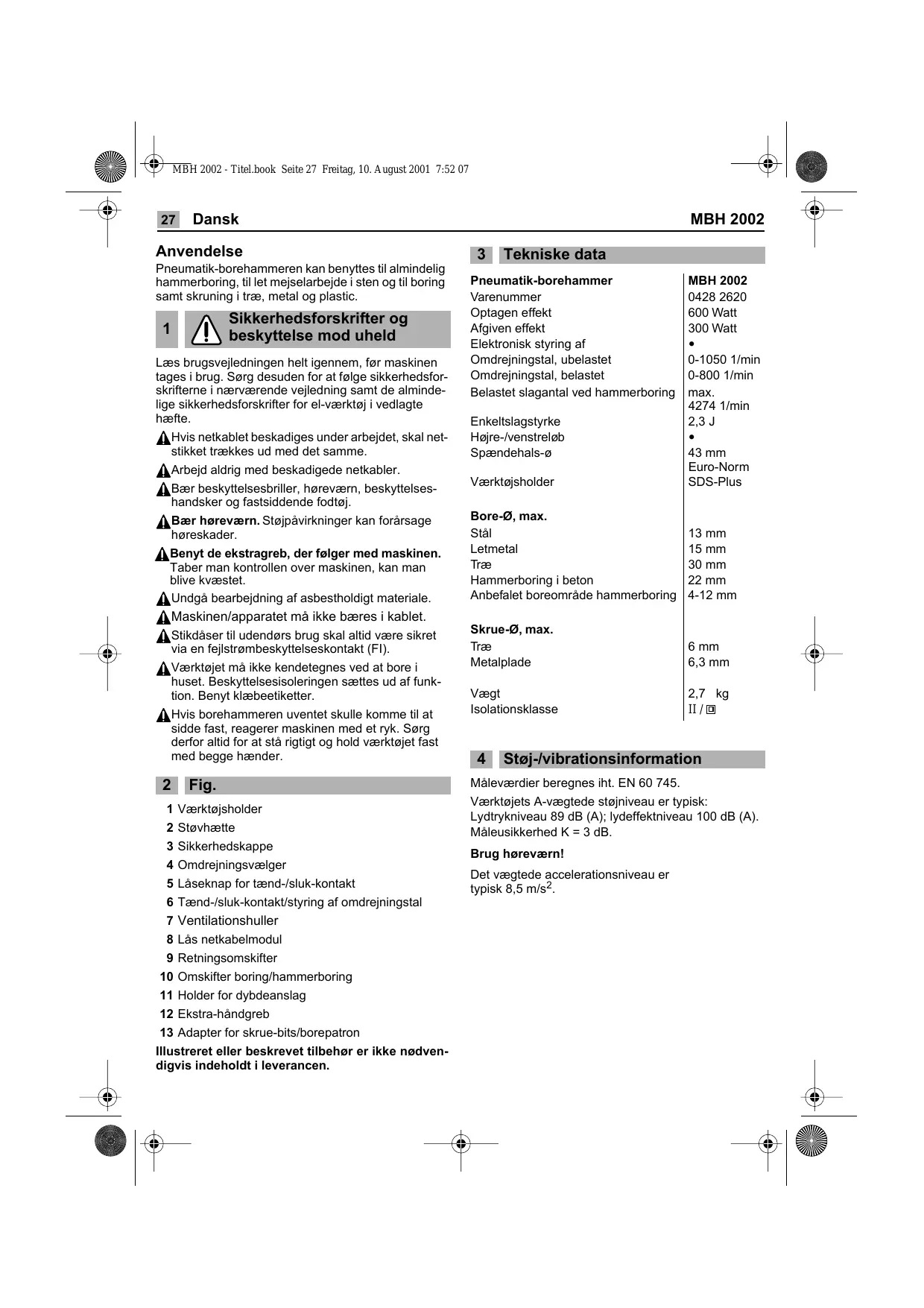

Dansk Anvendelse Pneumatik-borehammeren kan benyttes til almindelig hammerboring, til let mejselarbejde i sten og til boring samt skruning i træ, metal og plastic. Sikkerhedsforskrifter og beskyttelse mod uheld

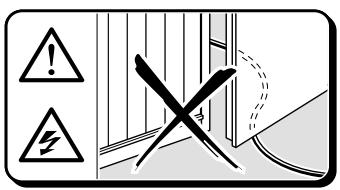

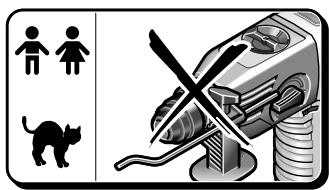

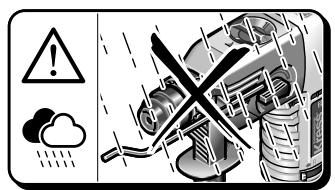

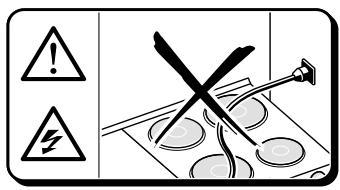

Læs brugsvejledningen helt igennem, før maskinen tages i brug. Sørg desuden for at følge sikkerhedsforskrifterne i nærværende vejledning samt de almindelige sikkerhedsforskrifter for el-værktøj i vedlagte hæfte. Hvis netkablet beskadiges under arbejdet, skal netstikket trækkes ud med det samme. Arbejd aldrig med beskadigede netkabler. Bær beskyttelsesbriller, høreværn, beskyttelseshandsker og fastsiddende fodtøj. Bær høreværn. Støjpåvirkninger kan forårsage høreskader. Benyt de ekstragreb, der følger med maskinen. Taber man kontrollen over maskinen, kan man blive kvæstet. Undgå bearbejdning af asbestholdigt materiale. Maskinen/apparatet må ikke bæres i kablet. Stikdåser til udendørs brug skal altid være sikret via en fejlstrømbeskyttelseskontakt (FI). Værktøjet må ikke kendetegnes ved at bore i huset. Beskyttelsesisoleringen sættes ud af funktion. Benyt klæbeetiketter. Hvis borehammeren uventet skulle komme til at sidde fast, reagerer maskinen med et ryk. Sørg derfor altid for at stå rigtigt og hold værktøjet fast med begge hænder.

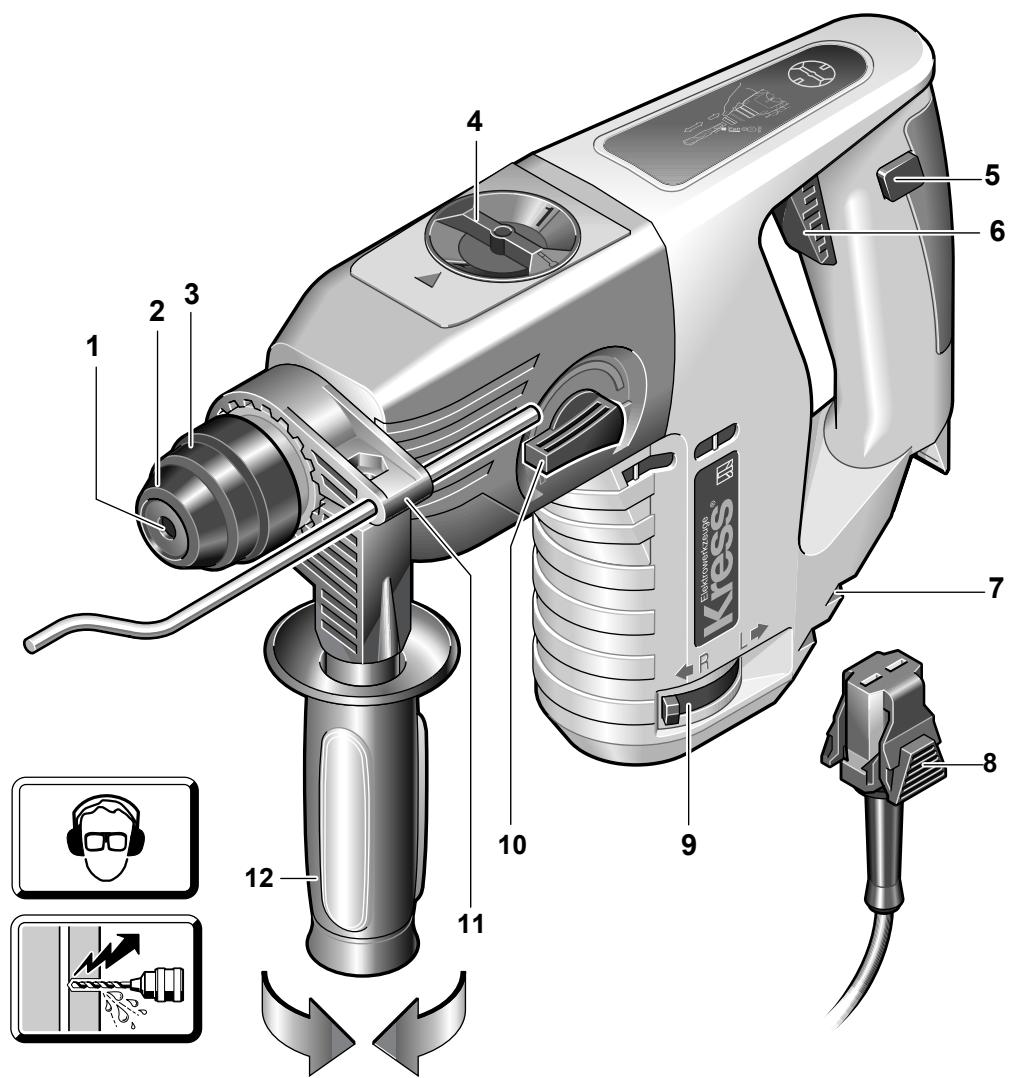

Fig. Værktøjsholder Støvhætte Sikkerhedskappe Omdrejningsvælger Låseknap for tænd-/sluk-kontakt Tænd-/sluk-kontakt/styring af omdrejningstal Ventilationshuller 8 Lås netkabelmodul 9 Retningsomskifter 10 Omskifter boring/hammerboring 11 Holder for dybdeanslag 12 Ekstra-håndgreb 13 Adapter for skrue-bits/borepatron Illustreret eller beskrevet tilbehør er ikke nødvendigvis indeholdt i leverancen. MBH 2002

Tekniske data Pneumatik-borehammer Varenummer Optagen effekt Afgiven effekt Elektronisk styring af Omdrejningstal, ubelastet Omdrejningstal, belastet Belastet slagantal ved hammerboring Enkeltslagstyrke Højre-/venstreløb Spændehals-ø MBH 2002 600 Watt 300 Watt

Støj-/vibrationsinformation Måleværdier beregnes iht. EN 60 745. Værktøjets A-vægtede støjniveau er typisk: Lydtrykniveau 89 dB (A); lydeffektniveau 100 dB (A). Måleusikkerhed K = 3 dB. Brug høreværn! Det vægtede accelerationsniveau er typisk 8,5 m/s2. MBH 2002 - Titel.book Seite 28 Freitag, 10. August 2001 7:52 07 MBH 2002

Montering af ekstra-håndgreb og netkabelmodul Træk netstikket ud, før ethvert arbejde på værktøjet påbegyndes. Benyt kun værktøjet i forbindelse med ekstra-håndgrebet12. Anbring grebet på boremaskinens spændehals, drej det i arbejdsposition og spænd det godt ved hjælp af grebets kappe. Tilslut netkabelmodulet til håndgrebet. Stikket skal falde i indgreb. Benyt kun netkabelmodulet til Kress-el-værktøj. Forsøg ikke at benytte modulet til andre apparater. Benyt kun originale Kress-netkabelmoduler (mindst tung gummislangeledning (kodebetegnelse H07 RN-F.)

Ibrugtagning Før værktøjet tages i brug, skal det kontrolleres, at netspændingen stemmer overens med angivelserne på værktøjets typeskilt.

Tænd-/sluk-kontakten 6 trykkes ind eller slippes. Tænd-/sluk-kontakten kan arreteres med låseknappen 5. Tænd-/sluk-kontakten kan arreteres med låseknappen 6 i et kort øjeblik og derefter slippe den.

STYRING AF OMDREJNINGSTAL

Tænd-/sluk-kontakten 6 giver mulighed for en trinløs styring af omdrejningstallet. Ved et let tryk på tænd-/sluk-kontakten 6 begynder værktøjet langsomt at dreje; omdrejningstallet øges med tiltagende tryk.

ÆNDRING AF OMDREJNINGSRETNING

Tryk kun på retningsomskifteren 9, når værktøjet står stille! Grib fat i retningsomskifteren 9 på begge sider. Højreløb: Retningsomskifter 9 stilles på „R“. Venstreløb: Retningsomskifter 9 stilles på „L“. Vigtigt! Tryk retningsomskifteren 9 helt ind indtil stop på huset, dvs. indtil den falder mærkbart i hak. Hvis retningsomskifteren 9 står mellem pos. „R“ og „L“, kan værktøjet ikke tændes.

Isætning/udtagning af værktøj Værktøjsholderen 1 fastspænder bore- og mejselværktøj uden brug af værktøjsnøgle.

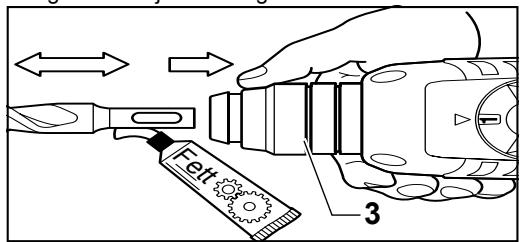

Træk netstikket ud, før ethvert arbejde på værktøjet påbegyndes. Rengør værktøjsskaftet og indfedt det en smule.

Til borearbejde stilles omskifteren 10 på Til hammerboring stilles omskifteren på Der kan bedst omskiftes fra hammerboring til mejsling, når værktøjet står stille. Når der trykkes på tænd/sluk-kontakten 6 hhv. når maskinen starter, skifter gearet til det indstillede trin. Henvisninger: Venstreløb under hammerboring beskadiger boret. Ved arbejde med diamant-borekroner og ved rørearbejde slukkes slagværket. Benyt udelukkende hårdmetalbor med SDS-plusskaft til hammerboring. Det er ikke muligt at bruge almindelige stenbor med cylinderskaft v.h.a. adapteren 13 og en almindelig borepatron, når det pneumatiske hammerværk skal benyttes.

DREJESTOP Med drejestopkontakten 4 kan man vælge to indstillinger. boring/hammerboring, rørearbejde = ingen drejebevægelse: let mejselarbejde. Det er nemmest at skifte indstilling, når maskinen står stille. Gearet skifter til den ønskede indstilling, når der trykkes på start-stop-kontakten 6 eller når maskinen starter. Dansk

Træk sikkerhedskappen 3 tilbage. Værktøjet skal drejes, når det føres ind i værktøjsholderen, indtil det falder i indgreb. Slip låsekappen. Kontrollér værktøjet for korrekt montering. Vær opmærksom på, at støvhætten 2 ikke beskadiges. En beskadiget støvhætte skal ubetinget udskiftes! MBH 2002 - Titel.book Seite 29 Freitag, 10. August 2001 7:52 07

Skub sikkerhedskappen 3 bagud og træk værktøjet ud.

INDSTILLING AF MEJSEL

Sæt omdrejningsvælgeren 4 i en mellemposition. Mejslen kan derefter drejes manuelt i den nødvendige arbejdsposition. Stil derefter omdrejningsvælgeren 4 i position igen. Mejslen falder automatisk i hak, når den belastes under arbejdet hhv. mejslingen.

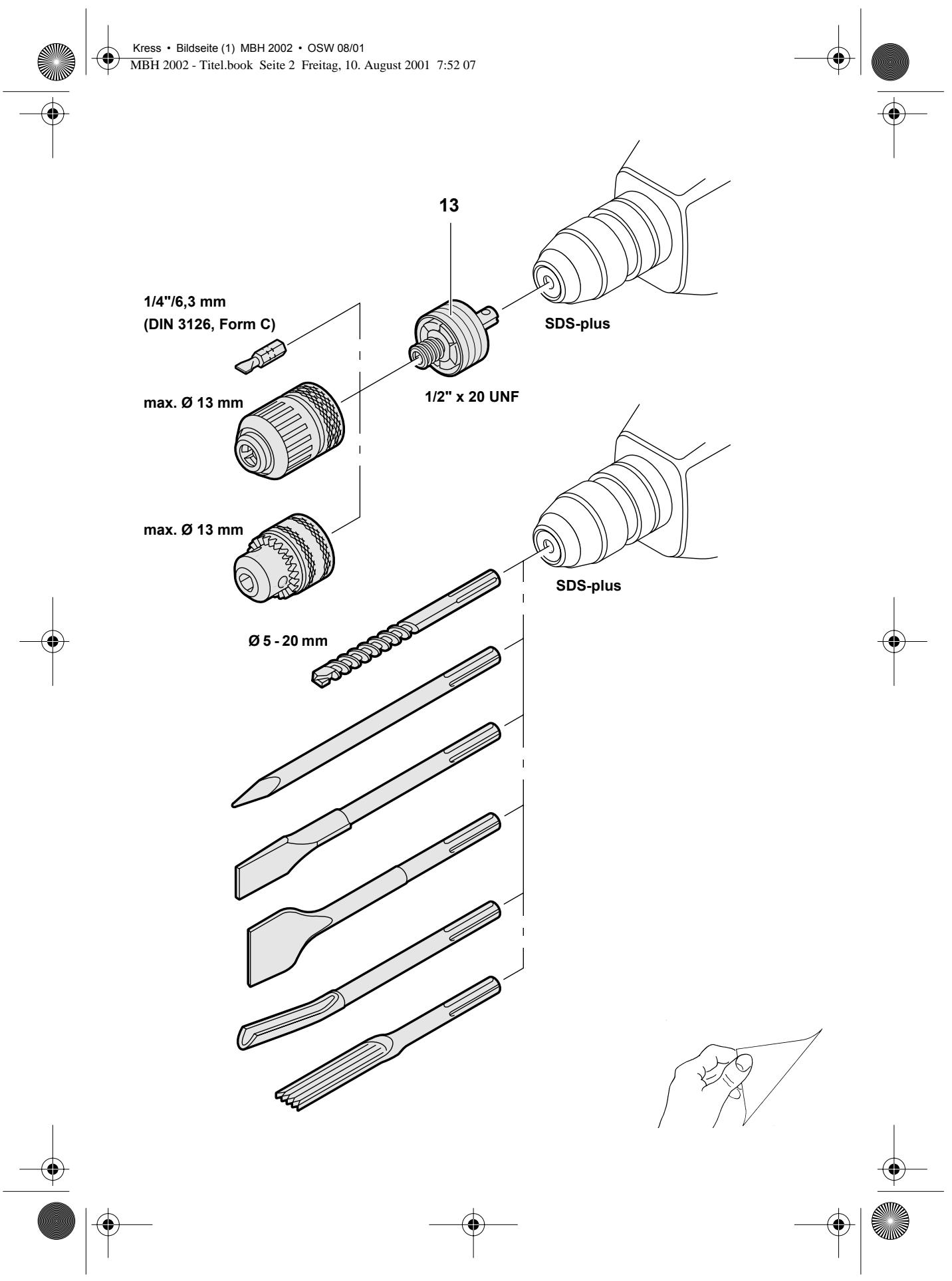

Borepatron (tilbehør) Til borearbejde i metal, træ og plastic med bor med normalt skaft fås en borepatron med en spændevidde på max. 13 mm. Borepatronen monteres på adapteren (tilbehør) for skrue-bits. Det er muligt at benytte normale borepatroner med et indvendigt gevind på 1/2" x 20 UNF (spændevidde max. 13 mm).

MONTERING AF BOREPATRON

Træk netstikket ud, før ethvert arbejde på værktøjet påbegyndes. Gevind renses på borepatron (tilbehør) og adapter 13 (tilbehør). Skru borepatronen på adapteren og fastlås adapteren i værkthøjsholderen som et bor. Borepatronen fastspændes (30 Nm) ved at stille omdrejningsvælgeren 4 midlertidigt i position

I praksis Bor ikke i skjulte elektriske ledninger samt gas- og vandrør. Undersøg de flader, som skal bearbejdes, før arbejdet påbegyndes (f.eks. med en metaldetektor). Benyt til metal altid fejlfrit hvæssede bor, til sten og beton kun stenbor af hårdt metal (HM). Tilpas altid omdrejningstallet i forhold til det arbejdsmateriale, som skal bearbejdes, og borediameteren. Til nøjagtigt arbejde i metal og træ sættes borehammeren i en borestander (tilbehør). MBH 2002

HAMMERBORING - MEJSLING

Bær beskyttelsesbriller og høreværn. Udøv ikke for stort modtryk. Borekapaciteten øges ikke derved. Under mejslearbejdet opnås det bedste resultat ved kun at bryde små materialestykker ud. Mejslearbejde må kun udføres med beskyttelsesbriller og ekstra-håndgreb 12. Kontrollér før ibrugtagningen, at omdrejningsvælgeren 4 er faldet i indgreb i stilling

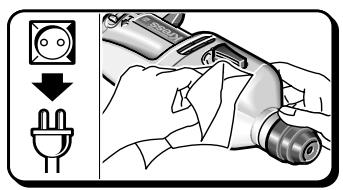

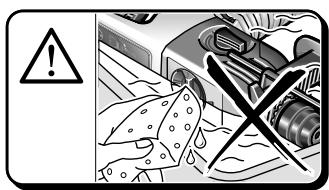

En flise forbores langsomt. Først når flisen er boret igennem, stilles om til hammerboring. SKRUNING Adapteren 13 (tilbehør) kan optage skrue-bits. Der kan benyttes almindelige bits med et sekskantet mål på 6,3 mm hhv. 1/4" (DIN 3126, form C). Skrue-bits holdes fast i adapteren med en fjederring. Derfor skal de benyttede bits altid være forsynet med kærv. 10 Service Træk netstikket ud, før ethvert arbejde på værktøjet påbegyndes. Sørg for, at ventilationshullerne altid er rene. Plasticdele, som er tilgængelige udefra, tørres af med en klud uden rengøringsmiddel med regelmæssige mellemrum. Hvis værktøjet har været benyttet intensivt i længere tid, skal det inspiceres og renses grundigt på et Kressserviceværksted. 11 Miljøbeskyttelse Elværktøj må ikke bortskaffes som almindeligt affald! Genbrug af råstoffer i stedet for bortskaffelse af affald Maskine, tilbehør og emballage skal genbruges på en miljøvenlig måde. Denne vejledning er skrevet på klorfrit genbrugspapir. Kunststofdele er markeret for at garantere en rensorteret recycling. Ret til ændringer forbeholdes MBH 2002 - Titel.book Seite 30 Freitag, 10. August 2001 7:52 07 MBH 2002 Bruk

1. Dette el-værktøj blev fremstillet med stor præcision og har gennemgået strenge kvalitetskontroller på fabrikken.

materialefejl, som måtte opstå indtil 24 måneder fra den salgsdato, som gælder for den endelige forbruger. Vi forbeholder os ret til at udbedre defekte dele eller at udskifte disse. Udskiftede dele er derefter vores ejendom. Garantien bortfalder ved ukorrekt brug eller ukorrekt behandling samt åbning af værktøjet hos ikke autoriserede værksteder. Sliddele er ikke dækket af garantiydelserne. Garantikrav anerkendes kun ved øjeblikkelig meddelelse af mangler (også ved transportskader). Garantiperioden forlænges ikke gennem udførelse af garantiydelser. Ved fejl sendes apparatet til os eller det pågældende serviceværksted med udfyldt garantikort og en kort beskrivelse af manglerne. Kvitteringen vedlægges. Pga. de garanti-forpligtelser, som vi har påtaget os, bortfalder alle yderligere krav fra købers side – især retten til annullering af ordren pga. mangler, prisnedsættelse pga. mangler eller anmeldelse af skadeserstatningskrav. Køberen har imidlertid efter eget valg ret til nedsættelse af købsprisen eller annullering af handelen, hvis det ikke lykkes os at udbedre evt. mangler indenfor en passende tidsfrist. Skadeserstatningskrav iht §§ 463, 480 afsn. 2,635 BGB pga. manglende garanterede egenskaber bortfalder ikke. Bestemmelserne i punkt 7 og 8 gælder kun for Forbundsrepublikken Tyskland. KRESS
