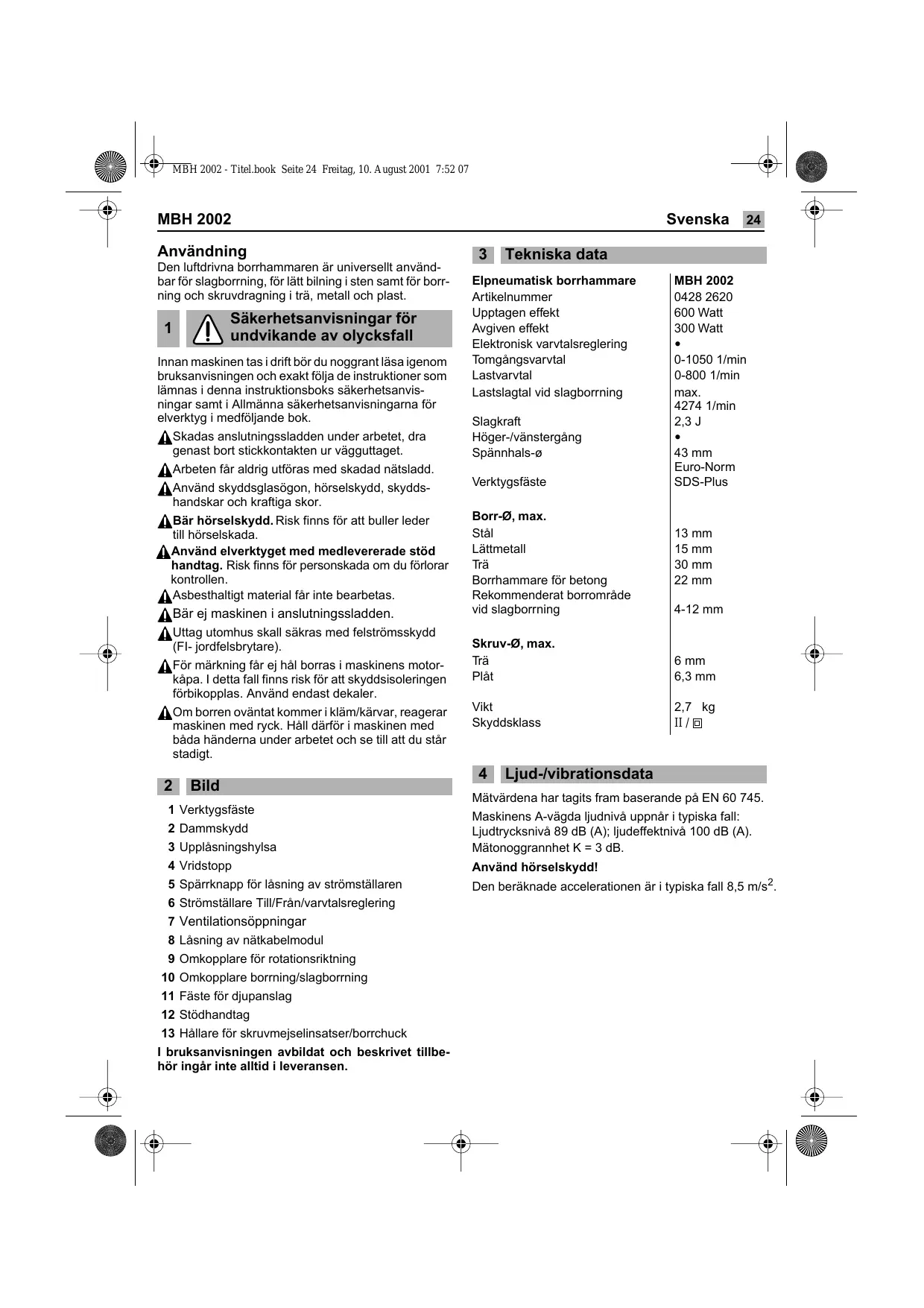

BRUKSANVISNING MBH 2002 KRESS

Den luftdrivna borrhammaren ar universell anvandbar for slagborning,for latt bilning i sten samt for borning och skruvdragning i tra, metall och plast.

1

Sakerhetsanvisningar for undvikande av olycksfall

Innan maskinen tas i drift bör du noggrant lasaigenom braupsanvisingen och exact följa de instruktioner som lamnas i denna instruktionsboks sakerhetsanvis-ingar samt i Allmanna sakerhetsanvisingarna for elverktyg i medfoljande bok.

A Skadas anslutningsladden under arbetet, dra genast bort stickkontakten ur vagguttaget.
Arbeten fár aldrig utfóras med skadad natsladd.
Använd skyddsglasögon, hörskelydd, skydds-handskar och kraftiga skor.
A Bar horselskydd. Risk finns for att buller leder till horselskada.
Använd elverktyget med medlevererade stöd handtag. Risk finns für personskada om du fölorar kontrollen.
Asbesthaltig material fär inte bearetas.
A Bär ej maskinen i anslutningsssladden.
A Utag utomhus skull sakras med felstromskydd (Fl- jordfelsbrytare).
A For markning fãr ej hal borras i maskinens motorkapa. I detta fall finns risk for att skyddsoleringen forbikopplas. Använd endast dekaler.
Am borren ovantatkommen i klam/kärvar, reagerar maskinen med ryck. Hall dafor i maskinen med bada handerna under arbetet och se till att du star stadigt.

2 Bild

1 Verktygsfaste
2 Dammskydd
3 Upplasningshyla
4 Vriddstopp
5 Sparrknapp for lásning av stromställaren
6 Strömställare Till/Frän/varvitalsreglering
7 Ventilationsöppninger
8 Lásning av natakabelmodul
9 Omkopplare for rotationsriktning
10 Omkopplare bornning/slagborning
11 Faste for djupanslag
12 Stodhandtag
13 Hållare for skruvmejselinsatser/borrchuck
1 Verktygsfaste
2 Dammskydd
3 Upplasningshyla
4 Vriddstopp
5 Sparrknapp for lásning av stromställaren
6 Strömställare Till/Från/varivtalsreglering
7 Ventilationsöppninger
8 Lásning av natakabelmodul
9 Omkopplare for rotationsriktning
10 Omkopplare bornning/slagborning
11 Faste for djupanslag
12 Stodhandtag
13 Hållare for skruvmejselinsatser/borrchuck

I bra克斯anvisingen avbildat och beskrivet tillbehör ingár inte alltid i leveransen.

3 Tekniska data

Elpneumatisk borrhammare

Articlenummer

Upptagen effekt

Avgiven effekt

Elektronisk varvitalsreglering

Tomgangsvarval

Lastvarvital

Lastslagtal vid slagborning

Slagkraft

Höger-/vänstergång

Spannhals-

Verktygsfaste

Borr-0,max.

Stål

Lattmetall

Tra

Borrhammare for betong

Rekommenderat borromrade

vid slagborning

Skruv- max.

Tra

Plat

Vikt

Skyddsklass

MBH 2002

0428 2620

600 Watt

300 Watt

0-1050 1/min

0-800 1/min

max

4274 1/min

2,3J

43 mm

Euro-Norm

SDS-Plus

13 mm

15 mm

30 mm

22 mm

4-12 mm

6 mm

6,3 mm

2,7 kg

II/回

4 Ljud-/vibrationsdata

Mātvardena har tagitsfram baserande pa EN 60745.

Maskinens A-vägda Ijudniva uppnär i typiska fall:

Ljudtrycksniva 89 dB (A); ljudeffektniva 100 dB (A).

Matonoggrannhet K = 3 dB.

Använd hörskyydd!

Den beräknade accelerationen ar i typika fall 8,5m / s^2

2 Bild

I bra克斯anvisingen avbildat och beskrivet tillbehör ingár inte alltid i leveransen.

25 Svenska

MBH 2002

5

Så här monteras stödhandtag och nätkabelmodul

Innan atgärder vidtas pa maskinen ta alltid bort stickkontakten ur uttaget.

Maskinen fär endast användas med monterat stöhandtag 12Montera handtaget på maskinens spannhals, vrid det till önskad arbeitsläge och spänn kraftigt fast med hjälp av handtagshylsan.

Anslut nätkabelmodulen till maskinens handtag. Se till att stickkontakten faller i läge.

Nätkabelmodulen fär endast användas für Kresselverktyg; forsök inte driva andra maskiner medenna kabel.

Använd uteslutande original Kress-nätkabelmoduler och en kraftig gummikabel som atminstone motsvarar kod H07 RN-F.

6 Driftstart

A Kontrolera innan maskinen startas att natspän- ningen overensstämmer med data på maskinens typskylt.

IN-/FRANKOPPLING

Tryck ned aller slapp stromställaren 6.

Strömställaren kan lásas med spärrknapp 5. För uppläsning tryck kort ned strömställare 6 och släpp Åter.

VRIDSTOPP

Med vridstoppsomkopplaren 4 kan två inställningar väljas.

Omkopplingen sker enklast på avstängd maskin.

När strömställaren Till/Frän 6 trycks resp maskinen startup, kopplar växeln om till forvaldinstalling.

BORRNING - SLAGBORRNING

For borning stall omkopplaren 10 i lage

Forslagborningstallilage

Omkoppling sker bekvämast nar maskinen ar avständ. Sed omkopplaren 6 paverkats resp vid start av maskinen kopplar växeln till forvald inställning.

Obs: Slagbörning med inställd vänstergång skadar maskinen. Vid arbenen med diamantborrkronor och vid omröning skall slagverket frankopplas.

Använd vid slagborrning uteslutande medHardmetall belagda borrar med SDS-plus-skaft. Vanligastenborrar med cylindriskt skafk kan inte anvandasmed hjälp av adapter 13 och normal borrchuck i kombination med pneumatiska slagverket.

VARVTALSREGLERING

Med stromstellaren 6 kan varvtalet regleras steglst. Vid latt nedtryckning av stromstellaren 6 roterar maskinen med lagt varval; med högre tryck ökar varvtalet.

Omkopplaren for rotationsriktning 9 fär endast aktiveras nar maskinen star stilla!

Grip tag i omkopplaren 9 på båda sidorna.

Hörgäng: Ställ omkopplaren 9 i lage „R".

Vänstergång: Ställ omkopplaren 9 i läge „L".

Viktigt! Tryck alltid ned riktningsomkopplaren 9 mot stopp på huset, dvs tills den tydligt läsor i läge.

Star omkopplaren 9 i lage mellan „R“ och „L“, kan maskinen inte kopplas till.

7

Ditsattning och borttagning av verktyg

För fastspanning av borr- och mejselverktyg i verktygsfastet 1 behövs inga hjälpverktyg.

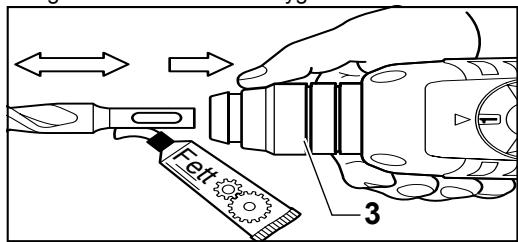

INSÄTTNING AV VERKTYG

Innan atgärder vidtas pa maskinen ta alltid bort stickkontakten ur uttaget.

Rengör och fetta lätt in verktygsskaftet.

Skjut upplasningshylsan 3 bakat. Skjut sedan in verktyget med roterande rorelse tills det faler i laslage. Slapp direfter upplasningshylsan och kontrollera att verktyget sitter stadigt.

Kontrollera att dammskyddet 2 ar i fullgott skick.

Defekt dammskydd skull omedelbart bytas mot nytt!

MBH 2002

Svenska

26

BORTTAGNING AV VERKTYG

Skjut upplasningshylsan 3 bakat och dra ut verktyget.

Ställ därefter omkopplaren 4 Åter i lage C. Mejseln faller automatiskt i låsläge när den vid bilning/mejsling belastas radiellt.

8 Borrchuck (tillbehör)

För borrning i metall, trä och plast med borrar med normalt skaat kan en borrchuck beställas (max. 13 mm spannvidd). Borrchten monteras på hällaren (tillbehör) für skruvmejselinsatser. Alla chuckmodeller med innergänga 1/2 x 20 UNF (spannvidd max. 13 mm) kan användas.

MONTERING AV BORRCHUCK

Innan atgander vidtas pa maskinen ta alltid bort stickkontakten ur uttaget.

Rengör gängorna på borrchucken (tillbehör) och på hällaren 13 (tillbehör).

Skruva fast borrchucken pa hällaren och las den i verktygfsästet pa sama satt som en borr. För atdragning av borrchucken (30 Nm) ställ tillfälligt omkopplaren 4 i läge.

9 Praktiska tips

Seuppfordoldaelledningar,gas- ellervattenr. Innan bornning paborjas, undersok forst aktuella ytor.t.ex.med en metalldetektor.

För bornning i metall använd endast välskärpta borrar;
for bornning i sten och betong endast medHardmetall belagda stenborrar.

Anpassa alltid varvtalet till bearbetat material och aktuell använd borrdiameter. Spann fast maskinen i ett borrstativ (tilbehör) für optimal resultat.

SLAGBORNING -BILNING Anvand skyddsglasogon ochorskydd.

Tryck inte for kraftigt mot arbets-stycket; effekten blir inte bättre vid högre tryck.

Vid bilning uppnås optimalt resultat om materialet bryts ut i små bitar.

A Vid bilning använd alltid skyddsglasögon och stödhandtag 12 arbeiten. Kontrollera innan maskinen kopplas på att omkopplaren 4 latelyäge

BORNING I KAKEL

Kakel skall lungsamt anborras. Forst sedan kaklet ar genomborrat skall omkoppling till slagborning ske.

SKRUVDRAGNING

I hällaren 13 (tillbehör) kan skruvmejselinsatser stickas in. Normala bits med sexkantmätt 6,3 mm resp 1/4 " (DIN 3126, form C) som finns i handeln, kan användas.

Skruvmejsinsatserna halls fast i hällaren med en fjäderring; använd därfor endast insatser med spar.

10 Underhällsätgärde

Innan atgärder vidtas på maskinen ta alltid bort stickkontakten ur uttaget.

Häll ventilationsöppningarna rena.

Använd en trasautanrengöringsmedelforattregel-bundet torkaav de plastdelerpà maskinen som ar atkomliga fran utsidan.

After kraftig pakkänning under en langre period lamna in maskinen till en Kress-serviceverkstad for grundlig rengöring.

11 Miljohansyn

Elektriska verktyg fär inte kastas i hushållssoporna!

Atervinning i stallet for avfallshantering

Maskin, tillbehör och Förpackning kan Återvinnas.

Denna bruksanvisning ar tryckt på klorfritt returpapper.

Forattunderlatta sorting vid atervinning ar plastdelarna markerade.

Stil derefter omdrejningsvaelgeren 4 i position igen. Mejslen falder automatisk i hak, när den belastes under arbejdet hhv. mejslingen.

8 Borepatron (tilbehør)

CE Konformitetsförklaringen

Vi intygar och ansvarar for attenna produit overensstammer med foljande normer och Dokument: se nedan

GE CE Anwoon ouaadakotno

Anovoue vteuovos to pioiov
aov eivai katakeuaojevo oupovao
e touc enkavovioucn
katakevaotikocovotaeic
Bale naw

1. Detta elvertyg tilverkas med högsta precision och underkastas en sträng kvalitetskontroll i fabriken.
2. Därfor garanterar vi gratis reparation vid fabrikations- och materialfel, som uppstar inom 24帽子er raknat frän kopdatum. Vi äger valja mellan att reparera eller att byta ut defekta delar mot nya. Utbyta delar tillfaller oss.
3. Felaktig användning eller hantering samt öppning av apparaten av annan ø an auktorserad serviceverkstad leder till att garantin inte langre gäller. Garantin omfattar inte delar som utsätts for normal forslitting.
4. Garantiansprak kän endast goras vid omedelbart papekande av brister (även transportskador). Untyttjande av garantibestammelserna forlänger inte garantitiden.
5. Vid fel, van vänlig sand apparaten med ifyll garantikort och kort fel-beskrivning till oss ell erlamlig kundtänd. Biffoq katvito.
6. Genom garantiförpliktelserma som vi tagit på oss, faller alla vidare ansprük köpen ma ha - särskil ratten till bilbakagang av köpet, nedsättnig av priset eller skadeständansprüng.
7. Daremot har köparen rätt till tillbakagang av köpet eller ned-sättning av koppriset om vi misslyckas avlågsna ev. brister, skador inom en skalgig tidsperiod.
8. Skadestandansprak kan dock ej uteslutas enl. 463, 480 avsn. 2,635 BGB on tilforskrade egenskapar saksn.
9. Bestammelserna enl. punkterna 7 och 8 gäller endast i Förbundsrepubliken Tyskland.
